Фото бань с беседкой под общей крышей и барбекю: Проект бани с беседкой и барбекю под одной крышей: фото

Проект бани с беседкой и барбекю под одной крышей: фото

Создавая проект бани с беседкой нужно учесть ряд факторов, которые повлияют на прочность будущей конструкции, её функциональность, удобство в использовании. Следует также учитывать внешние факторы, такие как погодные условия, климат.

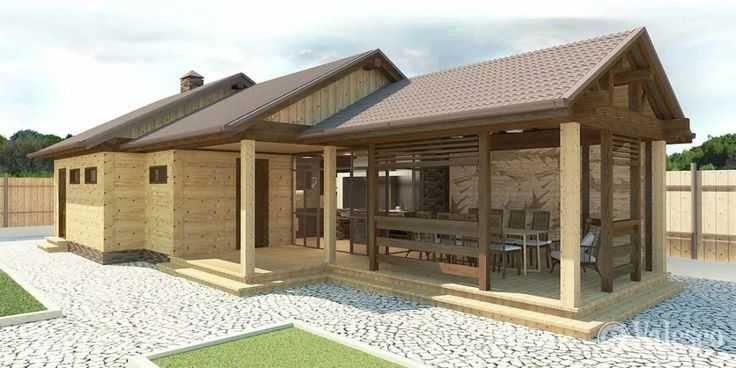

Построенная деревянная баня с местом для отдыха под общей крышей

Баня — это отдельно стоящий дом, к которому подводится электричество, вода, иногда газ. При небольшом участке загородного дома создаётся проект сауны с примыкающим местом для отдыха под единой крышей. Это выгодно, данный проект имеет варианты дизайнерских решений. Баня с беседкой — это не только функциональное помещение, но и облагороженный участок, при хорошей планировке гостевой домик.

Деревянная баня с беседка, разделённые барбекю

Вернуться к оглавлению

Содержание материала

• 1 Плюсы бани с местом для отдыха под единой крышей
• 2 Выбор подходящего проекта
  • 2. 1 Закрытая беседка с баней
  • 2.2 Открытая прилегающая площадка с баней
  • 2.3 Баня с беседкой, соединённая одной крышей
  • 2.4 Баня с беседкой в восемь граней
  • 2.5 Удлиненная двускатная крыша для объединения бани и беседки
  • 2.6 Односкатная крыша для сауны и беседки
  • 2.7 Баня и площадка для отдыха с мангалом
• 3 Как построить стропильную систему сауны с беседкой под длинным двускатным покрытием
• 4 Этапы возведения стропильной системы над сауной и беседкой
  • 4.1 Подготовительный процесс – необходимые материалы
  • 4.2 Высчитывание необходимого количества стропил
• 5 Фиксация мауэрлата
  • 5.1 Подготовка стропил
• 6 Строительство стропильной системы над площадкой для отдыха
• 7 Установка обрешётки под мягкую черепицу
• 8 Как лучше расположить и обустроить беседку, пристроенную к бане

Плюсы бани с местом для отдыха под единой крышей

Проект бани с беседкой под одной крышей имеет разные варианты оформления.

Смотрите в видео: банный комплекс на дачном участке.

Практически все имеют общие положительные стороны:

1. Проведение банных процедур закрепляется на открытом воздухе. Для этого не следует бежать в другое помещение, можно просто выйти с двери и подышать воздухом в беседке.
2. Упрощение прокладки коммуникаций. Устанавливается один распределительный щиток и от него идет вся разверстка.
3. При планировке бани с беседкой под одной крышей значительно сокращается площадь под строительство. А также экономия денежных средств.
4. Экономия времени. Если строить беседку отдельно от бани, это может занять не только теплый период, но и перейти на следующий год, в то время, когда совместный проект возможно закончить за один сезон, и в этом же году уже пользоваться баней.
5. Достойный внешний вид.

   Обустроенное место для отдыха с маленьким бассейном

6. В таком строении ставится кухня, мангал, бассейн, что служит прекрасным местом время проведения в любой период года.
7. Кровля защищает от непогоды. Вставленные дополнительно стены из материала прозрачного типа (витражные стекла, пластик) могут защитить в холодный период года.

Для создания такого строения фантазия безгранична.

Вернуться к оглавлению

Выбор подходящего проекта

Беседка возле бани под единой кровлей сильно меняет вид строения. Так же изменяются его функциональные способности. Поэтому перед составлением проекта следует изучить виды таких строений, которые имеют свои положительные стороны.

Закрытая беседка с баней

Закрытый тип – капитальная стройка, имеющая не только крышу и единый пол, но и стены, окна, панорамные вставки. При добавлении в данное строение камина, бассейна, строение переходит в раздел зимнего домика для отдыха, гостевого дома.

Баня с беседкой закрытого типа

Проект бани с беседкой составляется и таким образом: две стены являются съёмными для жаркого времени года. Таким образом веранда станет открытым вариантом. В это время как капитальные стены строятся со стороны постоянно дующих ветров. В капитальной стене устанавливается камин, шашлычная с печкой или же барбекю. Вместо снятых или отведенных, при разводной системе, стенах вешаются москитные сетки или же легкая ткань.

Баня с комфортным местом для отдыха на дачном участке

Полы в бане с прилегающей площадкой делаются из натурального дерева на лагах. Для этого приобретается лиственница, сосна.

Открытая прилегающая площадка с баней

Здесь беседка является лёгким строением, без стен. Открытая площадка с баней находится под общей крышей и имеет один пол. Крыша устанавливается на опоры. Это экономный вариант, не требующий больших затрат. Данная площадка предназначена только для отдыха в теплый период. Если же будет непогода с сильным ветром и дождем, тогда она станет непригодной для отдыха и времяпровождения. Однако можно между балками натянуть клеёнку, москитную сетку, ткань от насекомых. В светлое время суток ткань собирается красивыми воланами у опоры, держащей крышу.

Открыты площадка для отдыха под одной крышей с баней

Баня с беседкой, соединённая одной крышей

В основном крытый переход от бани к площадке для отдыха делается в нескольких случаях:

1. Баня уже возведена.
2. Участок позволяет сделать данные переходы и установить беседку недалеко от дани.
3. Нет желания соединять беседку с баней, потому что не каждому гостю надо знать, что там за строение.

Переход делается на мелкоуглублённом фундаменте с армированием.

Сложность состоит в создании крыши. Поэтому особое внимание следует уделить стропам, чтобы не было протеканий. Крыша создается в несколько уровней, что является затратным. Она имеет множество углов и наклоны. Размер бани 4 на 5 метров, при этом переход 1.5х2 метра, беседка имеет 6 граней по два с половиной метра. Возле беседки делается хранилище для дров.

Баня с беседкой в восемь граней

Полностью обустроенная сауна со всеми необходимыми помещениями. Размер 5 на 9 метра. Стройматериал пеноблок, сверху штукатурка.

Внутри сауна обшивается лакированным деревом. Возле стены монтируется шашлычная, покрытие является двускатным с одной стороны, а восьмигранным с другой. Отдельного перехода в данном случае нет. Это уменьшает расход материалов.

Удлиненная двускатная крыша для объединения бани и беседки

Для этого используются оцилиндрованное дерево, стропы являются едиными. Строение выполняется по индивидуальным размерам. Крыша на беседке подпирается стойками.

Удлиненная двускатная крыша для объединения бани и беседки

В беседке устанавливается печь, что позволяет готовить различные блюда, а также очень удобно делать консервацию на зиму.

Односкатная крыша для сауны и беседки

Это простой вариант установки бани с беседкой под одну крышу. Такой вариант кровли позволяет упростить весь процесс строительства и сэкономить на стройматериалах, а также денежные средства.

Даже если размеры строения 2.6 на 2 метра, то это позволит поместить там всё необходимое: мангал, хранилище для дров и небольшой столик со стульями или креслами.

Баня и площадка для отдыха с мангалом

Проект бани с беседкой и барбекю – выгодное решение, если есть желание сделать площадку для принятия гостей, а также празднования каких-либо дат. К бане возможна пристройка не только беседки, но там же размещается и мангал. При этом беседка делится на функциональные зоны. В одной части идет приготовление блюд, в другой части беседки расположен столик с уютными креслами, диванами или же стульями.

Вернуться к оглавлению

Как построить стропильную систему сауны с беседкой под длинным двускатным покрытием

Размер открытой площадки 4 на 4.1 метра. Покрытие двускатное, опоры для крыши из деревянных брусьев 150 на 150 мм, особый фундамент под опоры. Главное внимание уделяется основанию. Для сауны понадобится возведение ленточного основания с армированием, а под беседку идет столбчатый фундамент. Это две различные конструкции, которые работают отдельно.

Крыша для сауны с прилегающей площадкой общая. Длина 4 метра. При этом происходит изменение длины возле стены на 1 см. При возведении фундамента следует также учитывать глубину промерзания земли и создавать его ниже данной глубины. Это избавит основу от подвижек почвы.

Если был выбран вариант мелкозаглублённого фундамента, тогда следует точно выполнять все нормы.

Глубина, на которой закладывается лента 80 см, подушка выкладывается не меньше чем на 20 см.

Схематическое изображение фундамента

Для армирования выбирается арматура сечением 10 мм не больше.

После создания фундаментного основания потребуется время для усадки. Для понимания, произошла ли усадка, следует сделать отметки. Строительство начинается только после полной усадки основы.

Столбчатая фундаментная основа должна содержать шпильку-анкер, ширина столба 40 на 40 см. Если будет нарушена технология строительства, тогда, после возведения сауны с беседкой могут быть проблемы.

Столбчатая фундаментная основа

Баня из деревянного бруса также даёт усадку. Это учитывается при постройке. В общем (в зависимости от применяемого материала) усадка происходит 0.7 см на один метр высоты. Стойки, держащие крышу такой сильной усадки, не дают, мауэрлаты (горизонтально лежащий брус у основания крыши) при этом деформируются.

Вернуться к оглавлению

Этапы возведения стропильной системы над сауной и беседкой

Есть поэтапность работы, которую следует соблюдать, чтобы получилась качественная построенная конструкция.

Подготовительный процесс – необходимые материалы

Для крыши приобретается деревянный брус 150 на 150 мм, который нужен для основания крыши (мауэрлаты). Далее, понадобится доска 50/150 мм для стропил и доска 50/100 мм – ригели, затяжки.

Для прочности ставится конек из бруса. Данный вариант будет наиболее прочным, деревянная обрешётка над площадкой останется в первозданном виде.

Высчитывание необходимого количества стропил

Допустим, ширина всего объекта 4 метра, скат крыши 20 градусов – это по стандарту. Если же стройка проводится в регионе с большим количеством выпадающего снега, тогда уклон крыши делается с 25-30 градусов. Расстояние между брёвнами 80 см. если баня с площадкой имеет размер в длину 9.5 метров, тогда понадобится 12 пар стропил. Длина данной балки (со свесом) 4.5 метра. Итак, всего понадобится 108 погон. Метров доски 50 на 150 мм. ((4.5+4.5)*12=108).

Внимание. Приобретать необходимое количество материалов следует на 10% больше. Брёвна для стропил должны быть I сорта, без сучков и трещин.

А также, приобретая дерево, нужно обратить внимание на сохранность стройматериала – уложенность материала, хранение под крышей или под открытым небом. Если доска деформирована и искривлена, она не подходит для возведения крыши.

Длина доски по стандарту 6 метров. Оставшийся после обрезания материал будет использован для затяжки. Остатки равны 1.5 метра.

Для покрытия нужна гибкая черепица, произведенная из модифицированного битума. Под неё делается обрешетка, а также покрытие фанерой. Для обрешетки используются не обрезные доски.

Вернуться к оглавлению

Фиксация мауэрлата

Для основы крыши используется деревянный брус 150 на 150 мм. К верхнему строению бани они крепятся нагелями. Шаг крепления 1 метр. Один нагель держит 2 сруба. Перед тем как установить мауэрлаты, требуется проверить высоту вертикальных стоек беседки. Все края должны находиться в одной плоскости. Если есть отклонения по высоте, они устраняются.

Пример правильной фиксации и установки мауэрлата

Мауэрлаты начинают укладываться с беседки, брусья соединяются над постройкой бани. Соединение производится с запилом в половину бревна с помощью саморезов или гвоздей. Во время укладки бревен следует постоянно измерять ровность уровнем. Чем точнее будут уложены и зафиксированы горизонтальные бревна, тем проще будет выполняться последующая работа.

Подготовка стропил

Все стропила должны быть одинаковыми. Крыша не имеет перелома, скоса. Подготовка стропил должна быть произведена по шаблону. Это обычные доски, зафиксированные гвоздями. Всё следует делать аккуратно, не спеша, не допуская ошибок.

Крепление стропил к мауэрлату

Внимание. Обязательно нужно проверить расстояние и размеры. Для этого требуется измерить все детали по периметру бани.

Вернуться к оглавлению

Строительство стропильной системы над площадкой для отдыха

При возведении бани обязательно делается потолок, который служит чердачным основанием. Туда и складываются все необходимые материалы для возведения крыши. В беседке нет чердака, поэтому следует заранее продумать место для стройматериала.

Все материалы поднимаются на чердак и на временно построенное место в беседке для леса и метизов.

Стропила устанавливаются по краям, фиксируются временными подпорками и проверяются при помощи уровня на ровность и правильный градус. После проверки идет фиксация, применяя металлические уголки. Между стропилами натягиваются нити (веревки), по которым устанавливаются остальные элементы. Для связки стропил используются временно доски. После установки всех элементов они снимаются. Доска прибивается снизу, чтобы не мешала фиксировать элементы всей обрешетки.

Стропильные ноги соединяются между собой затяжками. Для этого сверлятся отверстия в брусьях, вставляются болты необходимой длины и затягиваются гайками. Для большей прочности следует применить шайбы.

Внимание. Самому возведение стропильной системы будет крайне тяжелой работой. Поэтому следует пригласить людей, которые имеют опыт в возведении крыши.

Окончательным шагом на данном этапе является проверка правильности выполненной работы, прочность стяжки элементов. Если всё сделано правильно и четко следующим этапом является обрешетка и покрытие крыши.

Вернуться к оглавлению

Установка обрешётки под мягкую черепицу

Фанера крепится к доскам, зафиксированным на крыше. Расстояние между брусьями обрешетки 50 см. Следует заранее подготовить бруски нужной длины. Если каркасная основа простояла некоторое время, следует еще раз измерить расстояние, в которое необходимо крепить брусья.

Фанера крепится снизу вверх. После выполнения работы ножовкой подравниваются все детали.

Пошаговая иллюстрация создания бани с беседкой

Вернуться к оглавлению

Как лучше расположить и обустроить беседку, пристроенную к бане

Стандартов по поводу расположения беседки возле бани нет. Это индивидуальное дело, которое зависит от многих факторов. Есть лишь общие рекомендации:

1. Если беседка создается только для летнего периода времени, тогда её располагают на солнечной стороне.
2. В тени беседка строится, если есть в планах использовать её под летнюю кухню, под гостевой домик.
3. Внешний вид имеет также большое значение. Следует сделать поручни, заборчики, дорожки.

Мебель для беседки приобретается в зависимости от предназначения её. Если же она закрытого типа нужно побеспокоиться о лёгких шторах.

Не стоит забывать о мебели для хранения кухонной утвари, разделочном столе.

В итоге, можно сказать, что беседка должна быть как функциональной, так и красивой. Это должно быть место, где можно остыть после жаркой парной (установленный небольшой бассейн) или приготовить всю консервацию на зиму, не устраивая жаркое место в основной кухне. В данной беседке можно принять гостей и сделать вкусный шашлык. А если она закрытого типа – затопить камин и отдохнуть.

Баня с беседкой под одной крышей – проекты + строительство своими руками!

Мы советуем планировать строительство на несколько шагов вперед – решили ставить баню, сразу подумайте о беседке. Все равно ее рано или поздно придется строить. Баня с беседкой под одной крышей – отличный вариант. Намного дешевле и быстрее достигается желанный результат.

Баня с беседкой под одной крышей

Нужно сделать несколько пояснений, что такое баня с беседкой под одной крышей с точки зрения архитекторов.

Беседка – отдельно стоящее легкое строение, не имеющее капитальных стен, несущие конструкции – вертикальные стойки. Может иметь различную геометрическую форму, от прямоугольника или квадрата и до шестигранника или круга. По размерам ограничений почти не существует, стены могут закрываться декоративными решетками или быть полностью открытыми. Внутри размещаются мангалы, барбекю или печки.

Беседка

Если такую беседку поставить под одной крышей с баней, то конструкция уже должна правильно называться не баней с беседкой, а баней с террасой или верандой. Но в разговорной речи можно встретить название «баня с беседкой под одной крышей». И мы в статье будем пользоваться таким «народным» названием.

Пример бани с беседкой или террасой

Содержание материала

Преимущества бани с беседкой под одной крышей

Несмотря на то, что существует множество вариантов строительства бани с беседкой под одной крышей, у всех есть общие преимущества.

Проект бани с беседкой

Возможность увеличить лечебный эффект парной пребыванием на свежем воздухе. Для этого нет необходимости переходить из одного отдельного здания в другое, сразу после выхода из бани можно уютно расположиться в беседке.

Баня, построенная под одной крышей с беседкой

Фото elektroexperti.ru.

Намного упрощается прокладка инженерных коммуникаций. Освещение запитывается от одного силового кабеля, на два здания устанавливается общий распределительный щит, потребители энергии подключаются к одним УЗО.

Щиток и проводка в бане

Экономится площадь дачного участка, решаются вопросы с выбором наиболее подходящего места с учетом характеристик ландшафта и физических показателей грунтов.

Значительно экономятся финансовые средства. Строительство бани с беседкой под одной крышей обходится на 30% дешевле, чем оба здания с такими же характеристиками по отдельности.

Строительство отдельного комплекса обойдется на 30 процентов дороже

Прибавьте к этим преимуществам значительную экономию времени, возможность за один сезон закончить все строительные работы, навести на участке порядок и у вас не останется никаких сомнений, каким способом застраивать дачный участок.

Краткий обзор проектов

Проект № 1. Баня с беседкой и крытым переходом

Баня с беседкой и крытым переходом

Очень красивое и функциональное решение. Баня и беседка построены на ленточном мелкозаглубленном армированном фундаменте – гарантируется целостность конструкции, исключается вероятность возникновения проблем в ендовах крыши.

Ленточный мелкозаглубленный фундамент

Для всех строений ендовы считаются самыми проблемными местами, а если в этих местах наблюдается хотя бы незначительное смещение элементов стропильной системы, то риски появления протечек значительно увеличиваются. Проект довольно дорогой и сложный, крыша беседки многоуровневая с большим количеством скатов различной формы и углами наклона. Размеры бани 4×5 метров, переход 1,5×2 метра, беседка шестигранная с размером по диагонали 2,5 метра. Рядом с беседкой пристроено помещение для хранения дров.

Проект № 2. Баня с шестигранной беседкой

Баня с шестигранной беседкой

Имеет теплый санитарный узел, помывочную, парную и комнату отдыха. Размеры 5×9,38 метра. Материал бани – пеноблоки, внешняя отделка стен – цементно-песчаная штукатурка.

Преимущества пеноблока

Зернистость цементной штукатурки

Внутренние помещения обшиты натуральной вагонкой. Около стены пристроен мангал, половина крыши беседки двухскатная, вторая половина с шестигранными скатами. Отдельного перехода нет – уменьшается расход строительных материалов.

Проект № 3. Баня с беседкой под удлиненной двухскатной крышей

Баня с беседкой под удлиненной двухскатной крышей

Материал строительства – оцилиндрованные бревна, стропильная система единая, выполнена по универсальным размерам. Крыша беседки стоит на отдельных вертикальных стойках.

Оцилиндрованные бревна

Пример закрепления стоек в батоне

В беседке есть каменная печь для приготовления пищи, что позволяет использовать ее под кухню в летний период времени. Ниже мы расскажем более подробно о способах строительства совмещенной крыши, по нашему мнению такой вариант проекта могут выбрать многие застройщики. А пока ознакомьтесь еще с несколькими интересными проектами бань с беседками под одной крышей.

[adrotate group=»5″]

Пример печи барбекю для бани с беседкой

Проект № 4. Баня с беседкой и барбекю

Баня с беседкой и барбекю

Довольно дорогой проект, но очень функциональный и красивый, может служить украшением всего загородного участка. Второй этаж бани мансардный, с торца терраса. На одной площадке с беседкой построен барбекю, есть дровяник. Такой вариант бани может использоваться в качестве жилого дачного дома.

Проект № 5. Баня с беседкой под одним скатом

Баня с беседкой под односкатной крышей

Один из самых простых с архитектурной точки зрения проектов, по цене относится к «бюджетному» варианту. Беседка размерами 2,6×6,0 метра, что позволяет размещать в ней барбекю, мангал или летнюю русскую печь для приготовления пищи.

Баня с беседкой под двухскатной крышей

Баня с беседкой под ломаной крышей

Баня с беседкой под односкатной крышей

Баня с маленькой беседкой

Баня с открытой беседкой

Большая баня с беседкой

Эксклюзивная баня с беседкой

Как видите, выбрать есть из чего. Рекомендуем взять эти проекты за основу, а дальше можно вносить свои индивидуальные изменения с учетом собственных предпочтений.

Видео – Удачные проекты бани с беседкой

Мы же поговорим о третьем проекте, расскажем, как правильно построить стропильную систему, по каким критериям подбирать строительные материалы и тип фундамента.

Как построить стропильную систему бани с беседкой под удлиненной двухскатной крышей (проект №3)

Размеры беседки 4×4,1 метра, крыша двухскатная, вертикальные опоры из бруса 150×150 мм, фундаменты под вертикальные стойки столбчатые. Во время строительства бани с беседкой под одной крышей особе внимание уделите качеству фундаментов. Под баней построен ленточный армированный фундамент, а под беседкой столбчатый. Они не связаны в единую конструкцию, каждый работает отдельно.

Пример аналогичной конструкции бани с беседой под одной крышей

Общая двухскатная крыша имеет довольно большие размеры, длина крыши над беседкой составляет 4 метра. Это существенный вылет над баней, изменение вертикального положения стропильной системы около одной стены всего на 1 сантиметр вызывает изменение горизонтали над торцом беседки в 3÷4 сантиметра, это очень много для любой крыши. Во время строительства фундаментов нужно приложить максимум усилий, чтобы полностью исключить его сезонные колебания. Желательно глубину фундамента (ленточного и столбчатого) делать ниже уровня промерзания грунтов в зимний период времени.

Глубина промерзания грунта, СНиП

Столбчатый фундамент рекомендуется делать на буронабивных сваях.

Схема буронабивного фундамента

Если вы выбираете мелкозаглубленные фундаменты, то в точности соблюдайте строительные нормы. Глубина залегания ленты не может быть ниже 80 см, толщина песчаной подушки не менее 20 см.

Схема фундамента

Для армирования ленты нужно брать строительную арматуру периодического профиля Ø 10 мм и более.

Арматура и армирование по СНиП

Еще один важный момент. После возведения фундаментов, дайте им время выстояться для естественной усадки. Для контроля величины усадки сделайте на ленте и столбиках вертикальные метки. Через определенное время проверьте их положение, используя водяной уровень, если они сместились, сделайте новые метки. Начинать строительство рекомендуется только после того, как полностью прекратится усадка фундаментов.

Усадка фундамента

Столбчатые фундаменты обязательно должны иметь анкера для фиксации вертикальных стоек, ширина столбиков не менее 40×40 сантиметров. Если будут нарушения в технологии строительства фундаментов, то во время эксплуатации бани с беседкой под одной крышей появятся большие неприятности.

[adrotate group=»5″]

Шпилька-анкер на столбчатом фундаменте

Цены на асбестоцементные трубы

асбестоцементные трубы



И последнее. Деревянная баня также дает усадку, в зависимости от материала утеплителя, влажности бруса и параметров здания усадка может составлять до 0,7 сантиметра на метр высоты. Вертикальные стойки крыши над беседкой такой усадки, конечно, не имеют, мауэрлаты будут изгибаться со всеми очень негативными последствиями. Чтобы такого не происходило, нужно дать время на полную усадку сруба, а для этого понадобится минимум один год. Кстати, пока садится сруб, «успокоится» и фундамент.

Усадка сруба

Этапы строительства стропильной системы над баней и беседкой

Шаг 1. Подготовка материалов для стропильной системы. Для стропильной системы нужно приобрести брус 150×150 мм для мауэрлатов, доски 50×150 мм для стропил и доски 50×100 мм для ригелей и затяжек.

Виды стропильных систем двухскатной крыши

В нашем случае мы выбираем простые стропильные системы с ригелями и затяжками. Для увеличения прочности конструкции над баней можно поставить коньковый брус, бабки и подкосы. Такая конструкция не будет лишней, она возьмет на себя часть нагрузки и не допустит деформации стропильной системы над беседкой.

Трехшарнирная треугольная арка с бабкой и подкосами

Шаг 2. Снятие размеров и расчет количества стропил. Согласно проекту ширина бани и беседки 4 метра, уклон скатов принимаем в 20°, этот показатель удовлетворителен для средней полосы нашей страны. Если вы проживаете в регионах с большим снежным покрытием, то уклон скатов следует увеличить. Расстояние между стропилами 80 сантиметров, учитывая длину бани с мансардой 9,5 метров понадобится 12 пар стропильных ног. Длина каждого стропила с учетом свеса 4,5 метра, всего для здания на создание стропильных ног понадобится (4,5+4,5)×12=108 погонных метров доски 50×150 мм.

Расчет стропильной системы

Шаг стропил

Покупать нужно с запасом, увеличьте это количество на 5÷10%. Точное количество материалов зависит от их качества и вашего умения. Имейте в виду, что доски стропильной системы должны быть не ниже первого сорта, полностью запрещается наличие глубоких трещин, естественных пороков развития и гнилых сучков.

Доска обрезная, сорт 1

Важно. Во время приобретения пиломатериалов обращайте внимание на условия и способ их хранения. Неправильно уложенные штабели могут стать причиной существенного искривления досок – такой материал для строительства стропильной системы не годится. Осмотрите каждую доску с ребра, убедитесь, что поверхность прямолинейная.

Стандартная длина досок составляет 6 метров, это значит, что доски нужно будет обрезать. Отрезки длиной 1,5 метра не пойдут в отходы, их можно соединить и использовать для затяжки.

Пример распила доски циркулярной пилой

Даже обыкновенные соединения выдерживают большие усилия на растяжение, а именно такие усилия действуют на затяжки. По такой же схеме рассчитайте и остальные пиломатериалы для стропильной системы.

В качестве покрытия крыши используется гибкая черепица из модифицированного битума, для нее делается сплошная обрешетка из влагоустойчивой фанеры или плит ОСП. Для обрешетки берите самые дешевые необрезные доски, только снимите кору.

Битумная гибкая черепица

Обрешетка под битумную черепицу

Монтаж сплошного настила

Цены на плиты ОСП

плиты ОСП




Шаг 3. Установка мауэрлата. Для мауэрлата надо использовать брус 150×150 мм, к верхним венцам бани он крепится металлическими нагелями, расстояние между нагелями в пределах одного метра. Нагель должен держать минимум два венца сруба.

Перед установкой мауэрлата обязательно проверьте высоту всех вертикальных опор по периметру беседки. Торцы должны лежать в строго горизонтальном положении и одной плоскости. Для проверки нужно пользоваться гидроуровнем или лазерным уровнем. Если обнаружились отклонения – нужно их устранить.

Вертикальные опоры связаны со столбчатыми фундаментами анкерами. Для анкеров применяются как прутки арматуры, так и куски катанки. Анкер должен бетонироваться в фундамент на глубину не менее 15 сантиметров.

Крепление опорных балок

Мауэрлаты начинайте класть со стороны беседки, соединение брусьев по длине можно делать только над баней. Соединять легче с запилом в полдерева, место соединения фиксируется саморезами, гвоздями, болтами или металлическими скобами. Во время производства работ постоянно контролируйте расстояние между противоположными мауэрлатами и их положение в горизонтальной плоскости. Чем точнее будут уложены мауэрлаты, тем надежнее будет стропильная система и тем меньше времени уйдет на ее строительство.

Видео – Пример строительства бани из бруса с террасой (часть 1)

Шаг 4. Заготовка стропил.

Заготовка стропил

Крыша бани с беседкой не имеет никаких переломов и изменений угла наклона, все стропила полностью одинаковы. Это позволяет заготовлять элементы по шаблону. Шаблон делается из обыкновенных досок, соединение узлов производится гвоздями. Работы выполняйте внимательно и не спеша, ошибки слишком дорого обходятся.

[adrotate group=»5″]

Шаблон для изготовления стропил

Важно. Настоятельно рекомендуем проверить шаблон по всей длине бани. Поднимите его на баню, поставьте в нужное положение и пройдитесь по всей длине здания. Отметьте места, где нужно немного увеличить или уменьшить расстояние между стропильными ногами, остановитесь на среднем значении. Среднее значение даст вам возможность делать все стропила по одному размеру, а точную регулировку выполнять уже во время фиксации элементов. На шаблоне сделайте метки зарубок для соединения с мауэрлатом.

Шаг 5. Решите вопрос со строительством стропильной системы над беседкой. Над баней есть потолочное перекрытие, по нему могут ходить строители, на чердаке складируются материалы. Беседка не имеет потолка, соответственно, перед началом строительства стропильной системы придется поставить заводские строительные леса или сделать их самостоятельно. Оба варианта по эффективности равнозначны, если есть возможность, то лучше одолжить на время леса. Если такая возможность отсутствует – будете вынуждены терять время на их изготовление. Во время работы на лесах соблюдайте правила техники безопасности.

Строительные леса – фото

Шаг 6. Поднимите подготовленные стропильные ноги на крышу бани. Для монтажа стропил понадобятся дополнительные материалы для установки затяжек, специальные инструменты, приспособления и метизы для фиксации стропильных ног. Кроме того, нужны отрезки досок для их временной фиксации.

Пример монтажа стропил

Шаг 7. Установите две крайние стропильные ноги, проверьте их размещение, зафиксируйте в нужном положении временными подпорками. Для повышения устойчивости стропильной системы пользуйтесь металлическими уголками на саморезах. Натяните между крайними стропилами веревки и по ним по очереди устанавливайте все оставшиеся элементы стропильной системы. Не забывайте временно связывать между собой стропила досками, после установки обрешетки они снимутся. Доски прибивайте снизу, чтобы они потом не мешали делать обрешетку под кровельное покрытие.

Шаг 8. Свяжите стропильные ноги горизонтальными затяжками, надежнее их соединять болтами. Просверлите отверстия в стропилах и затяжках, вставьте болты нужной длины и плотно затяните гайки. Для увеличения площади упора головки болта и гайки применяйте шайбы большого диаметра.

Стропильную систему самостоятельно не сделать, нужно привлекать к работам минимум двух помощников. Постарайтесь найти таких, которые имеют личный опыт строительства стропильной системы (пусть и подсобником) или, в крайнем случае видели, как это делают настоящие мастера.

Проверьте все размеры, пространственное положение элементов и надежность нагруженных ответственных узлов. Все нормально – стропильная система готова, можно приступать к обрешетке и покрытию крыши.

Видео – Строительство двускатной крыши

Установка обрешетки под мягкую черепицу

Обрешетка под мягкую кровлю – монтаж

Обрешетка под мягкую кровлю

Обрешетка под мягкую кровлю с использованием ОСП

Листы фанеры или ОСП крепятся на обрешетке из досок или реек. Расстояния между рейками в пределах 50 сантиметров. Пиломатериалы начинайте прибивать снизу, для контроля расстояний сделайте шаблоны. Если между установкой стропил и монтажом обрешетки прошло много времени, то следует проверить их положение. Как и всегда, для этого пользуйтесь натянутой между крайними стропилами. Фанера к обрешетке крепится гвоздями, крепление также начинается снизу вверх. После окончания работ пилой подровняйте по одной линии обрешетку со стороны фронтонов.

Этапы строительства бани с беседкой

Цены на мягкую черепицу

мягкая черепица




Видео – Строительство бани из бруса (часть 2)

На что обратить дополнительное внимание

Как видно из проекта, расстояние между вертикальными опорами беседки составляет от двух до четырех метров. Такая удаленность делает их неустойчивыми, нужно принять комплекс дополнительных мер по повышению жесткости опорной конструкции стропильной системы.

Соедините между собой опоры в верхней части беседки досками 50×100 мм. Перед этим пиломатериалы следует пропустить через рейсмус, отшлифовать шлифовальной шкуркой шероховатости и покрыть устойчивым к атмосферным осадкам лаком.

Соединение вертикальных опор беседки и досок можно делать длинными болтами по дереву, выбирайте оцинкованные метизы. Головки лучше утопить, отверстия заделать шпаклевкой в тон пиломатериалов.

Если и после дополнительного крепления опор их устойчивость вызывает сомнения – поставьте наклонные угловые подпорки. В дальнейшем эти подпорки могут служить каркасом для строительства декоративных ограждений беседки.

На фото укрепленные укосинами опорные столбы

Разница между беседкой, беседкой и беседкой

Беседка, Пергола или Кабана? Что лучше выбрать для вашего двора?

Хотите добавить немного тени и уединения на свой задний двор? Почему бы не попробовать беседку, беседку или беседку? Хотя эти три структуры служат одинаковой цели, между ними есть несколько ключевых отличий. Так что же подходит вам, вашему пространству и вашей семье для развлечения?

Отдых у сада с беседкой

Классическая беседка имеет восьмиугольную форму, современные временные модели бывают квадратной формы. Большинство стационарных беседок сделаны из дерева, но есть и алюминиевые. Определяющим фактором беседки является крытая крыша, которая обеспечивает оптимальную тень, идеальную для отдыха и отдыха в саду или во дворе.

Источник фото

Насладитесь солнцем в беседке

Источник фотографии

Исторически сложилось так, что беседки более заметны в пустынном климате, но в последние годы эта стильная конструкция стала особенно популярной и в западном мире. Структура перголы отличается от беседки тем, что ее характерная поперечная балка и открытая решетчатая конструкция позволяют свету проникать избирательно.

Гостиная у бассейна с беседкой

Источник фото

Кабана часто ошибочно принимают за беседку, так как они имеют много общего. Единственная разница между беседкой и беседкой заключается в том, что кабана имеет стены со всех трех сторон, а четвертая открыта к бассейну.

Итак, что подходит именно вам?

Основное различие между перголой, беседкой и кабинкой заключается во внешнем виде. Все 3 конструкции служат стильным аксессуаром для вашего двора, , поэтому размер и композиция вашего двора должны иметь значение.

Беседка или домик для переодевания могут казаться слишком тяжелыми, если ваш двор небольшой, поэтому беседка, пропускающая свет, может быть более разумным выбором.

Пергола также может служить идеальным дополнением к существующей террасе или патио. С другой стороны, если вы гордитесь своим садом и кустарником, беседка может выглядеть причудливо и уместно в окружении зелени.

Ответы на ваши вопросы…

Что лучше беседка или пергола?

Если вы ищете убежище от погодных условий, таких как дождливые или очень солнечные дни, вам нужна беседка. Если вы предпочитаете нежиться на солнце и смотреть в открытое небо, то вам нужна пергола.

Пергола с открытой крышей.

Источник фото

Беседка с закрытой крышей

Источник фото

Самая большая разница между беседкой и перголой заключается в конструкции крыши. Беседка — это конструкция с закрытой крышей, а пергола — конструкция с открытой крышей. Если вы ищете структуру, которая предлагает больше тени, выберите беседку.

***

Чем беседка отличается от перголы?

Так выглядит беседка. Он построен над дорожкой, обозначающей вход в сад .

Источник фото

Так выглядит пергола. Его основная цель — создать тень, когда вы сидите или отдыхаете в саду.

Источник фотографии

Разница между беседкой и перголой заключается в том, что беседка намного меньше по размеру и действует как арка для входа в сад. Он расположен над дорожкой, чтобы создать парадный вход. С другой стороны, пергола намного больше и используется для создания зоны отдыха в саду.

Что похоже на беседку?

Кабана похожа на беседку. У беседки всегда есть закрытая крыша, обеспечивающая тень и защиту от дождя, и родственная ей конструкция, кабана имеет ту же цель. Единственная разница между беседкой и беседкой заключается в том, что беседка имеет 3 стены и только одно отверстие, в отличие от беседки, у которой открыты все стороны.

***

Как называется пергола с крышей?

Самое распространенное название крыши перголы – сетка. Сетка представляет собой пересечение балок и стропил, составляющих крышу перголы. Вы можете добавить ткань к сетке для дополнительного оттенка.

Источник фото

Следующие две вкладки изменяют содержимое ниже.

• Биография
• Последние сообщения

Журнал Canadian Home Trends предлагает вам персональную экскурсию по самым потрясающим домам и квартирам по всей Канаде. Вы будете вдохновлены выбором доступных продуктов для домашнего декора, отчетами о тенденциях, простыми, но стильными проектами «сделай сам» и многим другим. В каждом выпуске вам даются инструменты для воссоздания дизайнерских пространств, о которых вы всегда мечтали иметь дома, подробные советы по ремонту и дизайну, цветовая палитра и сочетания мебели, а также лучшие места для покупок в Канаде.

прихожая ткань семейный сад зелень путеводитель по дому идеи много макияж современный внутренний дворик фото дождь расслабиться тень маленькое пространство солнце тренды

Вам также может понравиться

Беседки и шатры | Выдвижная беседка и аксессуары

Беседки Всплывающие беседки Шатры

Сортировать по

РелевантностьПопулярностьЦена: от низкой к высокойЦена: от высокой к низкойA — ZПроцентная скидка

Продукты

• Беседка Florence с панелями из ротанга

  £330,00

• Беседка с раздвижными панелями

  300,00 фунтов стерлингов

• Барбекю домашняя беседка

  200,00 фунтов стерлингов

• Беседка с занавесками

  230,00 фунтов стерлингов

• Беседка Alfresca 2,7 x 2,7 м — Белая

  40,00 фунтов стерлингов

• Беседка с декоративными панелями

  200,00 фунтов стерлингов

• Беседка с боковыми панелями — серый

  80,00 фунтов стерлингов

• Домашняя беседка для вечеринок 3 x 6 м

  160,00 фунтов стерлингов

• Homebase Edit Pop Up Gazebo — Серый

  130,00 фунтов стерлингов

• Всплывающая беседка Airwave Four Seasons Essential 3×3 с боковыми стенками — синяя

  140,00 фунтов стерлингов

• Palram — Комплект штор Canopia Martinique 4300 для садовой беседки

  £330,00

• Palram — Canopia Martinique 4300 Садовая беседка Серая бронза

  1 730,00 фунтов стерлингов

• Palram — Canopia Palermo 4300 Garden Gazebo Grey

  2 750,00 фунтов стерлингов

• Palram — Canopia Monaco Hexagonal Garden Gazebo Grey

  1 935,00 фунтов стерлингов

• Palram — Canopia Martinique 5000 Garden Gazebo Серая Бронза

  2 590,00 фунтов стерлингов

• Palram — Canopia Milano 4300 Садовая беседка Серая бронза

  1 920,00 фунтов стерлингов

• Palram — Canopia Palermo 3000 Садовая беседка

  1 490,00 фунтов стерлингов

• Palram — Canopia Milano 3000 Садовая беседка Серая бронза

  1 200,00 фунтов стерлингов

• Palram — Оранжерея Canopia Garda Garden Grey Bronze

  8 500,00 фунтов стерлингов

• Palram — Canopia Roma Hexagonal Garden Gazebo Grey

  2 350,00 фунтов стерлингов

• Модульная беседка Forest Garden с 1 боковой панелью

  £695,00

• Модульная пергола Forest Garden с 3 пакетами боковых панелей

  £965,00

• Модульная беседка Forest Garden без сторон

  £560,00

• Модульная пергола Forest Garden с 2 пакетами боковых панелей

  825,00 фунтов стерлингов

• Готическая беседка Agriframes — (Ш) 1,5 м x (В) 2,5 м — Черный

  525,00 фунтов стерлингов

• Круглая беседка Agriframes — (Ш) 1,8 м x (В) 2,4 м — Черный

  £550,00

• Готическая беседка Agriframes — (Ш) 1,8 м x (В) 2,7 м — Черный

  535,00 фунтов стерлингов

• Лес (Установка Включена) Соломенная Крыша Меблированная Беседка — 3.

  6м — Зеленый

  7 595,00 фунтов стерлингов

• Лес (Установка Включена) Соломенная Крыша Меблированная Беседка — 3м — Зеленый

  6 530,00 фунтов стерлингов

• Anchor Fast Avondale Barbecue Shelter FSC

  520,00 фунтов стерлингов

• Всплывающая беседка Airwave Four Seasons Essential 3×6 с боковыми стенками — черный

  220,00 фунтов стерлингов

• Всплывающая беседка Airwave Four Seasons Essential 3×6 с боковыми стенками — синяя

  220,00 фунтов стерлингов

• Всплывающая беседка Airwave Four Seasons Essential 3×6 с боковыми стенками — бежевый

  220,00 фунтов стерлингов

• Airwave Four Seasons Essential 2.

  5×2.5 Pop Up Gazebo с боковыми стенками — белый

  130,00 фунтов стерлингов

• Всплывающая беседка Airwave Four Seasons Essential 3×3 с боковыми стенками — бежевый

  140,00 фунтов стерлингов

• Всплывающая беседка Airwave Four Seasons Essential 3×3 с боковыми стенками — серый

  140,00 фунтов стерлингов

• Беседка Airwave Four Seasons Essential 3×4.

  5 Pop Up с боковыми стенками — синяя

  170,00 фунтов стерлингов

• Алюминиевая беседка Creador с планчатой ​​крышей 3 x 3,6 м

  1 730,00 фунтов стерлингов

• Алюминиевая беседка Creador 4 x 3 м

  800,00 фунтов стерлингов

• Алюминиевая беседка Creador 4 x 3 с раздвижной крышей

  1 630,00 фунтов стерлингов

• Airwave Four Seasons Essential 2.

  5×2.5 Pop Up Gazebo с боковыми стенками — синий

  130,00 фунтов стерлингов

• Airwave Four Seasons Essential 2.5×2.5 Pop Up Gazebo с боковыми стенками — черный

  130,00 фунтов стерлингов

• Беседка Airwave Four Seasons Essential 2,5×2,5 Pop Up с боковыми стенками — бежевый

  130,00 фунтов стерлингов

• Airwave Four Seasons Essential 2.

  5×2.5 Pop Up Gazebo с боковыми стенками — серый

  130,00 фунтов стерлингов

• Всплывающая беседка Airwave Four Seasons Essential 3×3 с боковыми стенками — черный

  140,00 фунтов стерлингов

• Всплывающая беседка Airwave Four Seasons Essential 3×3 с боковыми стенками — белая

  140,00 фунтов стерлингов

• Airwave Four Seasons Essential 3×3 Pop Up Gazebo без боковых сторон — белый

  £85,00

• Всплывающая беседка Airwave Four Seasons Essential 3×6 с боковыми стенками — белая

  200,00 фунтов стерлингов

• Всплывающая беседка Airwave Four Seasons Essential 2×2 с боковыми стенками — серый

  £95,00

• Airwave Four Seasons Essential 3×3 Pop Up Gazebo No Sides — черный

  £85,00

• Airwave Four Seasons Essential 2.
