Разводка ТВ кабеля по квартире

С немалыми расходами на покупку антенны, ТВ-приставок, телевизора, а часто и не одного, требования к качеству изображения очень высоки. Часто мы забываем, что ещё на этапе строительства дома нужно позаботиться, чтобы разводка ТВ кабеля по квартире была качественной. Это необходимая инвестиция для обеспечения приёмников сильным и непрерывным сигналом на протяжении многих лет использования, а саму систему – возможностью подключения новых электронных устройств без необходимости её переделки.

Чтобы прокладка телевизионного кабеля по квартире была профессиональной, сознательные жильцы могут найти монтажника слаботочных сетей с соответствующими навыками для её разработки, а могут задействовать собственные знания и силы.

Аксессуары и распределительное оборудование

Прокладка телевизионного кабеля в квартире рассчитана на долгие годы использования, поэтому она требует прочности и долговечности. В её состав должен входить не только хороший коаксиальный провод, но и качественные соединительные элементы, штекеры, сплиттеры и сумматоры, розетки и т. п. Именно от них зависит хороший контакт соединений и минимизация потерь сигнала, то есть суммарное затухание сигнала во всей домашней телесистеме.

Чем более разветвлённая прокладка ТВ кабеля планируется в доме, тем больше будет в ней соединений. Использование телекоммуникационных аксессуаров низкого качества предвещает большие потери сигнала и не гарантирует долговременную надёжность контактов. Даже установка многочисленных антенных розеток часто заставляет применить усилитель телевизионного сигнала.

распределительное оборудование ТВ сети

Иногда один непрочный контакт или разъём плохого качества сообщает неисправность всей схеме, несмотря на безупречность расчётов и оптимальный выбор отдельных элементов. Поэтому не стоит недооценивать такой простой элемент, как разъем.

Общая информация о телевизионном кабеле

Коаксиальный провод состоит из нескольких слоёв, которые выполняют важные функции по передаче и защите телесигнала от любых электромагнитных воздействий. Он является неотъемлемой частью любой телекоммуникационной системы. Грамотная разводка телевизионного кабеля и его качество обуславливают эффективность соединений между устройствами, низкую степень помех и, следовательно, высокое качество передачи сигнала. Хороший кабель коаксиального типа характеризуется надлежащим согласованием, низким затуханием и эффективной оплёткой.

Для монтажа антенны в жилых домах применяются коаксиалы 75 Ом высокого класса. Они гарантируют низкое затухание сигнала, высокое экранирование центральной жилы, стабильность параметров и длительный срок службы. Это особенно важно в ситуации, когда провод находится под штукатуркой. Для наружной прокладки выпускаются отдельные марки кабеля с улучшенной устойчивостью изоляции.

Правила прокладки и последовательность действий

Факт остаётся фактом: ни на местоположение, ни на мощность и аналогичные параметры передатчика вы повлиять не в силах. Но вот сосредоточиться на получении наилучшего возможного уровня сигнала, который напрямую зависит от того, насколько качественно выполнена прокладка антенного кабеля в вашем жилище, вы просто обязаны.

Первоочередная задача – спланировать место установки антенны и способ её крепления, а также расположение антенных розеток.

Правила монтажа антенного кабеля

Правила прокладки антенного кабеля для хорошего качества сигнала:

• не сгибайте провода, диаметр изгиба не должен быть меньше 3-5 см;
• прокладывайте и прикрепляйте антенный шнур в местах, где нет риска его повреждения;
• неприемлема прокладка ТВ кабеля рядом с электрическим, допустимое расстояние между ними – 10 см;
• не повреждайте внешнюю оболочку. Провод с дефектами внешней изоляции, особенно его наружные участки, необходимо заменить. Такие повреждения вызывают коррозию экранировки и искажение сигнала, передаваемого в приёмники;
• если ТВ-кабель укладывается под штукатурку или гипсокартон, то его помещают в защитный канал проводов в стене;
• наружные участки фиксируются крепёжными элементами;
• избегайте излишних витков;
• кабель, соединяющий декодер и антенну, не должен быть длиннее 35 — 40 м. При большей протяжённости необходимо использовать усилители или провода высокого класса;
• в случае прокладки большого количества проводов рекомендуется сделать их описание (это очень облегчает обнаружение возможных повреждений в установке).

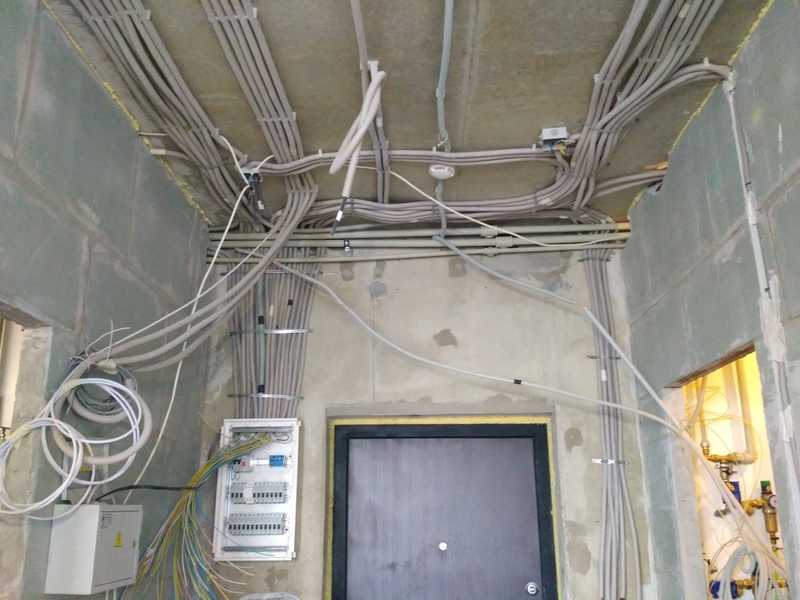

Как развести телевизионный кабель по квартире

Прокладка коаксиального кабеля – это последовательность ремонтных работ, которую правильно начать с составления мини-проекта, на первом этапе которого вам предстоит сосчитать длину кабеля для покупки, а также суммарное количество всех элементов коммуникации и крепежей. Проверьте себя: нет ли лишних элементов? Они будут «съедать» сигнал.

Если вы хотите провести скрытый монтаж, то дополнительно вам нужно подсчитать суммарную длину защитных пластиковых коробов для погружения проводов в стены. Предварительно вы должны составить структурную схему всех подключений по всем комнатам.

Способы прокладки бывают такие:

• проходная сеть – последовательная передача сигнала от одной антенной розетки к другой;
• сеть типа «звезда» – провода распространяются из одной точки по всем комнатам. Это универсальная схема прокладки, адаптированная к современным требованиям;
• смешанная сеть.

При скрытой прокладке ТВ кабеля в квартире вам предстоит штробление углублений в стенах. Это довольно шумная и пыльная операция (лучше известить соседей, что вы несколько пошумите). Этого можно избежать, если проложить шнуры в специальных плинтусах. После того, как будут установлены все антенные розетки, а наружный провод будет заведён в дом через отверстие в стене, начинайте собирать вашу схему. Подойдите к процессу с ответственностью – проверяйте каждое соединение. Не «крошите» кабель: необходимо учитывать, чем меньше у него окажется стыков, тем чётче будет «картинка». Перед заделкой стен включите ваши телеприёмники и проверьте уровень сигнала в каждом, возможно сеть нуждается в доработке.

Как подключить антенный кабель к магистрали телевизионного сигнала в подъезде дома

Перед владельцами жилья в многоквартирных домах при монтаже коаксиального кабеля неминуемо встанет вопрос с подключением к коллективной антенне или магистрали кабельного ТВ. Задача не сложная. Сигнал из коллективного кабеля обязательно распределяется в каждом подъезде с помощью ответвителя. На каждом этаже имеются свои ответвители (могут находиться в специальных шкафчиках). Таким образом, сигнал приходит на каждый этаж и распределяется на каждую квартиру. Вам необходимо с помощью F-коннектора подсоединить свой кабель к свободному разъёму внутриэтажного «краба» и завести антенный провод в квартиру.

Подключение ТВ кабеля в щитке к ответвителю

Особенность коллективных ответвителей сигнала в том, что имея число гнёзд для подключения по количеству квартир на этаже, они дополнительно включают разъём для выхода сигнала на следующий этаж. Свободных разъёмов при этом быть не должно – на них устанавливаются специальные заглушки (нагрузка 75 Ом), иначе пострадает качество сигнала. «Кабельщики» обычно следят за этим, но проявить сознательность в этом вопросе могут и жильцы.

Подключение антенны

У вас индивидуальная антенна? Тогда телевизионная разводка в квартире будет стартовать от неё. Подключите кабель к антенне, плотно установите антенну на мачте. Если в домашней ТВ-схеме предусматривается усилитель, то установите его поближе к антенне. Наружные соединения кабеля заизолируйте от влаги самовулканизирующейся лентой. Заведите кабель в жилье, и при необходимости разделите с помощью сплиттера. Кабели, отходящие от делителя, к телевизору подключаются к разъёму IN. То же и с приставками.

Как удлинить телевизионный кабель

Иногда случается так, что прокладка телевизионного кабеля уже выполнена, но после перестановки в комнате не хватает куска провода до места, где теперь установлен телевизор.

Соединение через переходник

Со времён изобретения F-разъёмов международного стандарта, многие элементы систем коммуникации стали унифицированными. Для удобства соединения кусков кабеля придумали F-F-соединители («бочонок»). Этот накрутной элемент с двумя F-разъёмами надёжно объединяет два провода с F-штекерами на концах.

Соединение штекера с гнездом

Нарастить длину провода можно с помощью готового кабельного удлинителя. Это специальный элемент разводки, имеющий на одном конце гнездо, куда вы подключите оконцеватель вашего кабеля, а на другом – штекер для дальнейшего подсоединения в приёмник или розетку.

Скрутка

Этот бюджетный вариант соединения из разряда «дёшево и сердито». Самый ненадёжный способ состыковать антенные шнуры. Велика вероятность нежелательного контакта оплётки с медной жилой и уязвимость к любым деформациям. Материал современных кабелей едва подлежит пайке, так что и она ситуацию не улучшит. Современное телевидение не «терпит» скруток.

Как установить антенный штекер на кабель

Оконцеватель, который с помощью резьбы накручивается на кабель, а после вставляется в антенный разъем приёмников, зовётся F-штекером. Он выпускается в прямом и угловом исполнении, и подходит для аналогового, цифрового и спутникового сигнала.

Чтобы монтировать его на кабель, разрежьте шнур так, чтобы его надрез был плоским. Конусность на концах не допускается (вы не карандаш затачиваете), поскольку это вызовет сильные помехи. Тщательно обнажите центральный провод. Проверьте несколько раз, не связан ли он с фрагментом металлической оплётки. Для этого подойдёт любой мультиметр или батарейка с лампочкой из фонарика. Это особенно важно, если в домашней телесети присутствует усилитель, потому что короткое замыкание может повредить его источник питания. Оплётку нужно отвернуть в противоположное положение от конца провода, лишний участок фольги удалить ножом. Установка штекера на кабель будет окончена после того, как вы плотно навинтите его, при необходимости используя плоскогубцы.

Примечание: во время подключения антенного штекера убедитесь, что средняя жила не выступает за штекер. Если она слишком длинная, то после подсоединения штекера к розетке, его конец окажется за прижимными элементами, в пустой части гнезда, и станет источником помех. Центральный провод, выступающий слишком далеко, следует обрезать так, чтобы он выступал не более чем на 1 мм за верхний край коннектора.

Куда вставить антенный кабель в телевизоре

Осмотрите заднюю панель телевизора или ресивера. Там находятся разъёмы, благодаря которым ваш экран становится «окном в мир». Если у вас телевизор со встроенным тюнером DVB-Т2 или вы пользуетесь услугами кабельного ТВ, то кабель вы должны подсоединить напрямую к антенному разъёму RF IN телеприёмника. При использовании цифрового или спутникового тюнера, кабель подключается к такому же гнезду в этих приставках. На деле все обстоит гораздо проще, потому что это только три устройства: антенна, тюнер и телевизор, а антенный штекер и гнездо просто невозможно ни с чем спутать.

Как подключить несколько телевизоров к кабельной сети или антенне

Часто необходимо разделить телевизионный сигнал от одного телекабеля в разные комнаты квартиры. Существуют и другие случаи, когда пользователь желает комбинировать разные ТВ-сигналы, чтобы подключить их к одному телевизору. На помощь придут разделители на несколько выходов и сумматоры телевизионных сигналов.

Тип телевизионного сплиттера, который вам понадобится, с нужным количеством выходов, зависит от того, сколько у вас телевизоров и какой тип сигнала (цифровой, кабельный или спутниковый) вы будете делить. Если у вас всего два телевизора, вам, вероятно, пригодится простой двухсторонний сплиттер, с равнозначными выходами.

Похожие статьи

Прокладка кабеля домашней аудио видео системы в стенах

Прокладка кабеля домашней аудио видео системы в стенах

Как скрыть провода ваших колонок, телевизоров и других аудио / видео устройств

Это руководство поможет вам сэкономить деньги, выполнив самостоятельно несложные работы по прокладке проводки в стенах и потолке как на стадии законченного ремонта, так и на незавершенных объектах. Если вы решите нанять профессионалов, знания, которые вы получите от нас, помогут вам грамотно работать с вашим подрядчиком в процессе монтажных работ.

Можете ли вы сами провести монтаж в стене?

Если вы новичок в этой работе, попробуйте относительно небольшой проект, например, прямая прокладка проводов, идущих на тыловые колонки в вашем домашнем кинотеатре.

Простейшими сценариями для самостоятельного установщика являются те, в которых вы можете проложить провода на чердаке или подвале вашего дома. Используйте эти пространства как можно больше, даже если это потребует более длинных прогонов кабеля.

А может не надо?

Прежде чем начинать сверлить отверстия в гипсокартоне или штробить стены, рассмотрите современные беспроводные музыкальные решения. Существует множество беспроводных колонок, а также некоторые комбинации приемников и передатчиков, которые работают с обычными усилителями и динамиками. Многие люди спрашивают нас о беспроводных системах объемного звучания. В течение многих лет в этой области не было хорошего решения. Сейчас их несколько.

Запросите у нас план системы

Прежде чем начать, вам понадобится план. Сделайте себе одолжение и отправьте запрос на дизайн системы в команду «Глобалаудио». Вы можете отправить нам планировку и фотографии своей комнаты, а затем пообщаться с нашим специалистом о своих целях. Вы получите план вашей будущей системы и ссылку на товары нашего сайта, которые необходимы для создания проекта.

• Напоминаем, что вы всегда можете обратиться к нашим специалистам, которые с удовольствием сделают за вас всю работу описанную ниже.

Вещи, которые вам понадобятся

Всегда используйте провод, допущенный для установки в стены. Ищите акустический кабель с сертификатом CL2 или CL3 (CL2P или CL3P, если вы размещаете его в отопительных каналах). Вам понадобится кабель, рассчитанный на прямую укладку в грунт, если вы используете его для уличных динамиков.

Калибр акустического кабеля

Акустические кабели предназначенные для укладки в стены или грунт имеет специальное обозначение, которое указывает сечение и количество проводников.

• 16/2 – Кабель 16-калибра с 2 проводниками
• 14/4 — Кабель 14-калибра с 4-мя проводниками

Чем ниже значение калибра, тем толще провод. Для более длинных прогонов используйте более толстый провод 14 калибра.  Более толстая проволока обеспечивает меньшее сопротивление току.

Толстый провод (12 или 14 калибра) рекомендуется для длинных проводов и мощных усилителей с низкоимпедансной акустикой (4 или 6 Ом). Для относительно коротких прогонов (менее 15 метров) и 8-омных колонок, провода 16-калибра обычно достаточно. Это экономически выгодно и с таким кабелем легко работать.

Относительная толщина проводов разного калибра. (не фактический размер)

Сколько кабеля нужно купить?

После того как вы нарисовали схему подключения, вам нужно выяснить, сколько кабеля вам понадобится. Попросите вашего дизайнера помочь в этом. Он может предоставить вам план на котором показано, что будет установлено в каждой комнате, включая все потолочные динамики, телевизоры, кронштейны и другие предметы, которые вы будете устанавливать.

Ваш дизайнер или прораб может посмотреть наш план с конфигурацией колонок и аппаратуры и дать вам полезную рекомендацию о том, сколько акустического кабеля нужно купить. Если вы планируете рассчитать кабельные трассы самостоятельно, подумайте, где должен пройти каждый кабель. Отметьте и измерьте каждую кабельную трассу. Подсказки:

1. Предусмотрите дополнительную длину кабеля для соединений. Например, если вы намереваетесь установить потолочные громкоговорители самостоятельно, оставьте 1 метр дополнительного провода, чтобы вы могли легко установить и подключить потолочные динамики когда стоите на стремянке.
2. Заложите дополнительно 10-15 процентов кабеля: ваш запланированный маршрут кабеля может быть изменен неожиданным препятствием. Чтобы чувствовать себя спокойно, купите как минимум на 10 процентов больше кабеля, чем считаете нужным.

Зачем тянуть два кабеля, когда можно использовать один? Четырехжильный акустический кабель имеет положительные и отрицательные провода для левого и правого громкоговорителей внутри одной оплетки. Такой кабель часто используется между усилителем и встроенным регулятором громкости или стереофоническим динамиком.

Аудио / видео кабели

Кабели HDMI из ближайшего сетевого магазина электроники не подходят для прокладки в стенах и потолке, поскольку не имеют соответствующей сертификации UL и CL2.  Инсталляционные HDMI кабели с соответствующим сертификатом для укладки в стены не распространяют огонь выделяют мало дыма и не выделяют галогена при горении.

Для передачи цифрового сигнала на большие расстояния, есть специальные волоконно-оптические кабели HDMI.

Волоконно-оптические кабели HDMI поддерживают устойчивый сигнал на длинных трассах, и они невосприимчивы к помехам.

Опыт показывает, что проблемы совместимости при установке компонентов HDMI возникают снова и снова. Причину этих проблем часто бывает трудно определить, так как отдельные компоненты и кабели в свою очередь обычно работают безупречно в других конфигурациях. Поэтому мы настоятельно рекомендуем протестировать всю цепочку сигналов, используя все запланированные компоненты, включая кабели, перед их установкой. Это особенно важно, когда используются длинные кабели и их необходимо установить в стены или за потолком.

При установке кабелей также обратите внимание на то, должно ли соблюдаться направление подключения (Такие кабели будут промаркированы соответствующим образом, например стрелками или предупреждающими стикерами). Длинные кабели HDMI, длиной 7,5 м и более или оптоволоконные HDMI кабели имеют активные чипы и поэтому подключаются только в одном направлении. Кабели чувствительны! Они не должны быть согнуты, сжаты или растянуты, в этом случае они могут быть повреждены.

Сразу после того как вы проложили HDMI кабель в стене или потолке обязательно проверьте этот кабель при помощи тестера.

Акустические розетки и установочные короба

Наш специалист также может помочь вам определить, сколько и какие настенные акустические розетки и встроенные регуляторы громкости вам понадобятся. Вам также необходимы монтажные коробки под каждую акустическую или сабвуферную розетку и регулятор громкости.

Эта розетка для домашнего кинотеатра включает разъемы для акустики и сабвуфера. К этой розетке подключается AV-ресивер.



Эта универсальная настенная панель дает вам входную или выходную точку для любого типа кабеля.



Эти панели являются частью комплекта, который скрывает как сигнальные, так и силовые кабели для телевизора закрепленного на стене.

Монтажные коробки

Короба, используемые для установки наших регуляторов громкости, акустических розеток и других встроенных устройств, называются распределительными коробками или «J-box». Это американский стандарт и размер «US Gang», эти короба не совместимы с евророзетками. Выбирайте J-box, который достаточно глубок, чтобы соответствовать вашим встраиваемым устройствам (обычно 2-3 / 4 дюйма).

Установите розетки на одинаковой высоте с розетками переменного тока, для чистого, однородного внешнего вида. Встроенные элементы управления (регуляторы громкости, панели управления мультирум и т.д.) выглядят лучше всего, если они установлены на высоте переключателей освещения (обычно расположенных на расстоянии 1,5 метра от пола). Не соединяйте низковольтные установочные короба с коробами высоковольтных розеток и выключателей.

Стандартная распределительная коробка необходима для установки встроенного регулятора громкости.

Маркировка проводов

Перед тем, как начать протягивать кабели или перед тем, как разрезать другой провод пометьте оба конца провода. Вы можете использовать специальные наклейки или просто изоленту и маркер.

Самоклеящиеся цветные этикетки обеспечивают четкую маркировку ваших аудио, видео и акустических кабелей.

Стяжки и ленты для кабеля

Провод нужно стягивать хомутами через каждые 1,5 метра, а начать с расстояния 30 см. от распределительной коробки. Используйте стяжки на липучке или пластиковые хомуты. Электрические скобы, используемые для обычной проводки переменного тока, могут повредить низковольтные кабели, если они слишком плотно прибиты.

Для стяжки кабелей в задней части ресивера вам может понадобиться многоразовая лента на липучке.

Посмотрите наше пошаговое руководство по настройке AV-ресивера для домашнего кинотеатра.

Стойки под аппаратуру

Если вы собираетесь скрывать свои динамики на потолках или в стенах, почему бы не скрыть компоненты? Мы предлагаем различные стойки под аппаратуру, предназначенные для установки в подсобном помещении или шкафу.

Открытые стойки Middle Atlantic можно закрепить на стене, установить на полу или встроить в мебель.



Закрытые стойки обычно оснащаются роликами, поэтому вы можете выкатывать их для удобного доступа к соединительным кабелям.

Инструменты

Щипцы для зачистки электропроводов / стриппер

Если вы устанавливаете сразу много динамиков вам понадобится хороший инструмент для зачистки кабеля.  Мы также предлагаем различные инструменты для опрессовки разъемов коаксиального и сетевого кабеля.

Самый элементарный способ снятия изоляции не требует ничего, кроме острого ножа. Однако снять внешнюю оплетку кабеля при помощи ножа не повредив при этом изоляцию проводников крайне затруднительно. Поэтому мы настоятельно рекомендуем вам использовать специальный инструмент «стриппер» для зачистки кабеля.

Этот инструмент самостоятельно адаптируется к диаметру провода, при этом не повреждая его. Им можно работать с медными и алюминиевыми кабелями.

Детектор скрытой проводки (Studfinder)

Перед тем, как начать установку в готовой комнате, вам понадобится хороший детектор скрытой проводки. Некоторые детекторы, как этот, могут различать металлические трубы, провода переменного тока и другие препятствия, скрытые за вашими стенами.

Перемещайте детектор вдоль стены или потолка, чтобы найти арматуру, проводку, направляющие или трубы.

Кабельная протяжка или кабельный зонд (Fish tape)

Кабельная протяжка (Fish tape) — это инструмент, который поможет вам протянуть кабель за готовыми стенами, полом и потолками. Представьте рыболовную катушку с намотанной на нее полужесткой «лентой» (нейлоновая или стальная лента с крючком или кольцом на конце). Идея состоит в том, чтобы «закинув ленту» в оно отверстие вытянуть или «поймать» ее через другое отверстие. Затем вы присоедините кабель к крюку на конце ленты и тянете ленту назад вместе с кабелем.

Устройство для протяжки кабеля используется для упрощения работ по протягиванию кабеля.

Разнообразные инструменты

• Лазерный уровень (осепостроитель) или малярный шнур для разметки.
• Шуруповерт или электрическая дрель.
• Набор бит и сверл.
• Пила по гипсокартону.
• Карандаш.
• Стремянка.
• Защита глаз, рабочие перчатки и пылевые маски.
• Электроизоляционная лента.
• Кабельные стяжки.

Секреты и техника монтажа

Создание закладных

Как только провод или пучок проводов потянут к месту выхода, вы должны сделать так называемые «закладные».  Это означает правильную подготовку кабеля к заключительному этапу (созданию соединений). Аккуратно свернете лишний провод и временно закрепите его в распределительной коробке.

Нужно вытянуть примерно 0,5 м. кабеля из монтажной коробки, а затем смотать его, заложить внутрь коробки и закрепить там.

Лист гипсокартона закроет монтажную коробку с кабелем, поэтому сфотографируйте или измерьте местоположение, чтобы вы могли найти кабель после того, как закончите отделочные работы.

Оберните концы каждого провода пластиковым пакетом и изолентой, чтобы предотвратить попадание влаги в провода. Провод может начать корродировать из-за краски и влаги. Убедитесь, что метки на которых отмечено назначение каждого кабеля не стерлись и защищены.

Оставьте не менее 50 см. кабеля в каждой монтажной коробке закрепив его проволочными стяжками.

Советы по протягиванию проводов

Для того, чтобы ваши провода легко вытягивались, диаметр отверстия должен быть примерно в два раза больше, чем общий диаметр всех проводов, которые вы собираетесь протащить. Поскольку размеры отверстий ограничены, вам, возможно, придется использовать несколько отверстий. Например, отверстие 3,5 см будет вмещать пучок кабелей чуть менее 2 см в диаметре.

Будьте осторожны при использовании пластиковых стяжек – стягивать нужно плотно, но не сильно, чтобы не зажать или не повредить кабель.

Протяжка кабеля через готовые стены

Если речь идет о частном доме, изучите как можно больше возможных мест для протяжки кабеля, прежде чем делать отверстие. Исследуйте подпол или потолок в незавершенном сегменте вашего подвала. Попытайтесь определить, в каком направлении идут балки, и где может быть пустое пространство между направляющими.

При осмотре подпола или чердака вы можете определить, какие стены не имеют водопроводных труб и электрических проводов. Высококачественный детектор поможет вам отличить различные типы препятствий за стенами, включая направляющие, кабели переменного тока и трубы.

Конечно, вы не можете знать с абсолютной уверенностью, что стоит за стеной, поэтому вы должны быть готовы просверлить, а затем заделать разведывательные отверстия.

Чтобы свести к минимуму эту работу, используйте детектор скрытой проводки для дерева и металла, который может найти направляющие из дерева, металла и силовые провода. Вы можете также просверлить небольшие «пилотные отверстия», чтобы исследовать пространство за стенами. Используйте прочный кусок проволоки, например из вешалки, чтобы найти препятствия за стеной.

Обязательно отключите питание в зоне, где вы будете сверлить свое пилотное отверстие, и будьте осторожны, чтобы случайно не повредить сверлом водопроводную трубу или электрический кабель. Убедитесь, что знаете, где находится главный запорный вентиль, на случай, если повредите водопровод.

Используйте прочный провод (например, от вешалки), чтобы исследовать ваши пилотные отверстия.

Резка гипсокартона

После того, как вы определили местоположение встраиваемых колонок, разметили отверстия по шаблонам которые идут в комплекте с вашими колонками и выполнили любые другие рекомендации, указанные в руководстве пользователя, вы можете начать резку гипсокартона.

Если вы создаете прямоугольное отверстие, начните с высверливания двух небольших отверстий в противоположных углах; если вырез круглый, просверлите два небольших отверстия на противоположных сторонах. Затем, используя пилу для гипсокартона, начинайте с одного отверстия и обходите контур к следующему. Вырежьте гипсокартон одним куском, держите пилу под углом внутрь, чтобы в дальнейшем было легче вытащить отпиленный кусок гипсокартона. Если вам не нужно увеличивать отверстие, просто удалите лишний материал по периметру выреза перед установкой потолочных динамиков.

Для получения дополнительной информации о выборе и расположению колонок в стене см. Руководство по установке динамиков в стены и потолок.

Смотрите руководство по самостоятельной установке встраиваемой акустики в потолок

Стены из кирпича и бетона

Если в вашем доме стены из кирпича и бетона, установка проводки в стене будет более сложной. Кирпич, бетон, газобетонные блоки и облицовочная штукатурка обычно трескается и крошится, поэтому вы должны быть готовы сделать некоторые восстановительные работы по заштукатуриванию стен. Даже если в вашем доме и квартире идет ремонт и стены еще не заштукатурены мы настоятельно рекомендуем воспользоваться услугами профессиональных строителей, которые при помощи специальных штроборезов сделают эту работу быстро и аккуратно.

Смотрите нашу статью «10 вещей, которые вам нужно знать о прокладке кабелей».

Советы и рекомендации по протяжке кабеля

Вероятно, вы столкнетесь с некоторыми препятствиями в стене и за потолком, прокладывая кабели, например, дополнительные направляющие или пожарная перегородка. Если это произойдет:

• Вырежьте небольшой прямоугольный кусок гипсокартона вокруг препятствия. Отрезайте с внутренним наклоном пилы, чтобы было легче установить гипсокартон на место, когда закончите.
• Отрежьте часть направляющей или просверлите небольшое отверстие для провода. Если вы полностью распили направляющую, не забудьте укрепить ее скрепляющей пластиной.

Проложить провод через скрытое препятствие: (A) Отрежьте прямоугольный кусок гипсокартона вокруг препятствия. (B) Срежьте часть направляющей или просверлите отверстие для кабелей. Используйте кабельную протяжку, чтобы протянуть провод через отверстие.

Прокладка кабеля через подвал без финишной отделки

В примере, показанном здесь, вы разрезаете два отверстия в стене — один для настенной панели управления или регулятора громкости, а другой для встроенного динамика. Затем просверлите два отверстия в нижней плите вашей стены, которые доступны из недостроенного потолка подвала. Одно отверстие проходит ниже настенной панели, а другое — ниже в стенной колонке.

Откуда вы знаете, где сверлить отверстия нижней пластины? Вы можете либо измерить расстояние до настенной панели и динамика от соседней стены, ссылаясь на копию ваших чертежей, либо измерить расстояние от видимого ориентира, проходящего прямо через стену до пола ниже, например, водопроводной трубы.

После того, как отверстия выполнены, вы можете вытянуть провод из отверстия для панели управления до подвала, а затем протянуть его через другое отверстие к месту расположения динамика.

Вот как можно протянуть кабель через подвал.

Снимите плинтус. Сделайте два отверстия в стене. Протяните кабельную протяжку из одного отверстия в другое и протяните провод. Уложите кабель в канал плинтуса или спрячьте его за плинтус. Установите снятый плинтус на место.

Если у вас нет подвала, вы можете спрятать провода за плинтусом.

Проложить провод вокруг дверной коробки

Если вы используете плинтус, чтобы скрыть провода, вам, возможно, придется иметь дело с дверным проемом.

Снимите наличники дверного проема, используя долото, небольшой лом или шпатель. Запустите провод между рамой и косяком. При необходимости вырежьте каналы для провода в раме. Прикрепите наличники обратно.

Как прикрепить кабель к кабельной протяжке

Чтобы протащить кабель за стеной или в гофрированной трубе вам понадобится так называемый «Fish Tape» зонд для протяжки кабеля или кабельная протяжка. Вам  нужно прикрепить кабель к кабельной протяжке (Fish Tape), как показано ниже:

(A) Снимите внешний изолятор кабеля. Зацепите кабели за крюк кабельной протяжки. (B) Оберните крюк и кабель с помощью изоляционной ленты.

Совет: как прокладывать кабель через шумоизоляцию и теплоизоляцию

Теплоизоляция чаще всего встречается на внешних стенах здания, но вы можете столкнуться с ней, когда прокладываете проводку и через внутренние стены. Ключевым моментом здесь является протянуть кабельную протяжку не сквозь материал теплоизоляции а вокруг него.

Многие типы изоляции имеют бумажное или пластиковое покрытие. Попытайтесь вставить кабельную протяжку между этим покрытием и гипсокартоном. В качестве альтернативы, тяните кабельный зонд вдоль направляющей, используя ее в качестве проводника. В этом случае, если у вас есть кабельная протяжка, намотанная на катушку, держите катушку изогнутой к поверхности направляющей, так она менее склонна упереться и проткнуть изоляцию.

Загляните в местный магазин инструментов где вы наверняка найдете различные типы кабельных протяжек, предназначенных для более эффективной работы с такими сложными прогонами кабеля.

7 идей, как спрятать кабельную коробку — Bustling Nest

В наше время кажется практически невозможным поддерживать стильный и организованный вид развлекательного центра, не перегружая его электроникой и проводами. Это не та область, которую можно свести к минимуму, потому что обычно все это используется и необходимо. Вместо этого вам нужно будет проявить творческий подход и найти способы скрыть или замаскировать свои электронные коробки.

Следующие советы покажут вам, как спрятать кабельную приставку, хотя большинство из них также хорошо подходят для маршрутизаторов, игровых систем и DVD-плееров.

Прежде чем начать

Прежде чем приступить к мозговому штурму, вам необходимо узнать, как ваше устройство взаимодействует с пультом дистанционного управления.

Если пульт является Bluetooth, Wi-Fi или радиочастотным (RT), то задача будет значительно упрощена, так как вам не нужно иметь коробку в прямой видимости пульта для его правильной работы.

И наоборот, при использовании инфракрасного пульта дистанционного управления кабельная коробка должна оставаться в прямой видимости, чтобы не было препятствий для связи между ними. В этом случае ваша основная задача будет заключаться в маскировке коробки или покупке удлинителя сигнала.

7 способов спрятать кабельную коробку

1. Установите ее

Если у вас достаточно места, лучше всего закрепить кабельную коробку на стене позади телевизора. Таким образом, коробка находится вне поля зрения, а также не занимает место, которое можно было бы использовать для чего-то другого.

В зависимости от того, как вы решите установить его, вам могут даже не понадобиться инструменты! Вы можете использовать прочные застежки-липучки, командные крючки, установить небольшую полку, вкрутить шурупы в стену и повесить коробку прямо на них (у некоторых есть крючки для глаз внизу) или купить специальный монтажный комплект.

Вам не совсем повезло, если ваш пульт не достает до кабельной коробки, когда он установлен за телевизором. Следующий совет познакомит вас с небольшим продуктом, который может решить вашу дилемму.

2. Удаленный удлинитель

Удаленный удлинитель — это крошечный проводной продукт, который крепится к передней панели телевизора. Он улавливает инфракрасный сигнал с вашего пульта дистанционного управления и передает его на скрытую или установленную кабельную коробку. Этот продукт обычно готов к использованию прямо из упаковки и может быть куплен примерно за 15 долларов.

3. Ящик или шкаф

Поместите кабельную коробку в ящик или шкаф в развлекательном центре или на диванном столике. При использовании закрытого пространства, такого как это, предусмотрите поток воздуха, чтобы уменьшить перегрев и пути шнура. По этой причине во многих развлекательных центрах уже заложены довольно большие отверстия.

Если в ящике или шкафу, который вы планируете использовать, еще нет отверстия, вы можете легко добавить его, в зависимости от материала. Убедитесь, что отверстие достаточно большое для любых необходимых шнуров и немного больше в диаметре, чтобы обеспечить некоторый поток воздуха для вашего устройства.

4. Книги

Вы можете использовать книги, чтобы замаскировать коробку кабельного телевидения, поместив по одной над и под коробкой. Вы также можете использовать только суперобложку из книги аналогичного размера и обернуть ее вокруг нее. Помните, что кабельные коробки нуждаются в надлежащей вентиляции и могут перегреться, если вентиляционные отверстия закрыты.

5. Корзина с отверстиями

Просто пройдитесь по местному магазину, и вы обязательно найдете набор пластиковых контейнеров для хранения, которые выглядят как плетеные корзины. Отверстия в конструкции идеально подходят для того, чтобы скрыть кабельную коробку, которая должна оставаться на одной линии с пультом дистанционного управления. Просто поместите корзину вверх дном поверх кабельной коробки.

Это будет выглядеть намного чище, сохраняя поток воздуха и пропуская шнуры. При желании на коробку можно положить растение или декоративный предмет.

6. Контейнер для хранения кубиков

Еще один тип хранения, удобный для хранения электроники, — это контейнеры-кубики с вырезанными ручками. Коробка для кабеля должна идеально помещаться в мусорном ведре, а ручки позволяют прокладывать провода и вентиляцию. Эти корзины будут стильно и организованно смотреться в вашем развлекательном центре.

7. Добавьте декор

По крайней мере, вы можете добавить искусственное растение или фотографию в рамке на верхнюю часть кабельной коробки. Коробка по-прежнему будет на виду, но любой дополнительный декор привлечет к себе внимание, и коробка станет немного менее заметной.

Как видите, у вас есть несколько умных способов уменьшить беспорядок в вашем развлекательном центре, спрятав коробку кабельного телевидения. Независимо от того, какой совет вы решите использовать, это наверняка будет быстрый, простой и недорогой способ украсить и модернизировать свое жилое пространство.

Сара Вольфенштейн

Сара Вольфенштейн — мать троих детей, она хорошо разбирается в проектах «сделай сам», дизайне, уборке и организации. Она никогда не соглашается на посредственную работу — она всегда бросает себе вызов, чтобы все выглядело лучше, чем даже профессионалы с многолетней подготовкой. Сара всегда стремилась к совершенству во всех своих проектах. Она также очень активна на Pinterest, где публикует учебные пособия, идеи и советы по декорированию дома, которые достаточно просты, чтобы их мог сделать дома даже любой, у кого есть небольшой опыт в создании базовых вещей своими руками.

How to Hide Your Cable Box

by Suzanne Kantra on 02 февраля 2022 г.
в Music and Video, TV & Video Players, Tips & How-Tos, Tech 101 :: 2 комментария

Редакторы Techlicious независимо рассматривают продукты. Чтобы помочь поддержать нашу миссию, мы можем получать партнерские комиссионные от ссылок, содержащихся на этой странице.

Надоело смотреть на эту уродливую кабельную коробку? Очевидное решение — спрятать его за закрытыми дверями. К сожалению, многие из современных кабельных коробок и других компонентов используют ИК (инфракрасные) пульты дистанционного управления, для работы которых требуется прямая видимость. Поэтому, если вы поставите кабельную приставку за дверью, вам придется открывать ее всякий раз, когда вы захотите переключить канал. Не идеальное решение.

Тем не менее, есть несколько простых способов решить эту проблему с ИК, которые не требуют сверления, прокладки дополнительных проводов или найма установщика домашнего кинотеатра. Узнайте, какое из следующих решений подходит именно вам.

Передача команд за закрытыми дверями

У Сьюэлла есть два простых способа передачи команд в кабельную коробку, которую вы спрятали за закрытой дверью. Если у вас уже все подключено, у Sewell есть незаметный ИК-ретранслятор с питанием от батареи, который называется BlastIR Wireless Pro IR Repeater 9.0076, который можно легко встроить в шкаф. Приклейте излучатель внутрь корпуса на одной линии с вашими компонентами. Затем поместите приемник снаружи. Это так просто. Если вам не нравится внешний вид приемника, вы можете подключить очень незаметный ИК-приемник к основному приемнику и прикрепить его рядом с телевизором. Основной приемник и излучатель общаются по радиочастоте, поэтому им не требуется прямая видимость.

Приемник и излучатель могут работать с несколькими приемниками и излучателями. Вы можете приобрести дополнительные излучатели и приемники отдельно в соответствии с вашими потребностями. Кроме того, вы можете приобрести комбинированный приемник и излучатель или приемопередатчик в одном устройстве, чтобы увеличить радиус действия сигнала. Радиочастотный сигнал распространяется на расстояние до 30 футов.

Цена : 49,95 долл. США за один приемник и один излучатель, 29,95 долл. США за дополнительные излучатели и приемники, 34,95 долл. США за трансивер. Универсальный комплект инфракрасного ИК-ретранслятора

. В ретрансляторе BAFX вы размещаете приемник рядом с телевизором, а затем запускаете отдельные ИК-излучатели для каждого компонента, которым хотите управлять.

Цена : От 10 долларов за один компонент.

Если у вас есть легкий доступ к порту HDMI на задней панели телевизора и кабельной приставки, вы можете использовать Sewell InjectIR Pro Dual Band IR over HDMI .
