Классификация плит перекрытия: Виды плит перекрытия, вес, максимальная длина и ширина, несущая способность (нагрузка)

Типы плит перекрытия.

Железобетонные плиты перекрытия – это конструкции, которые широко используются в современном строительстве и служат для сооружения перекрытий в зданиях различного назначения. К этим изделиям предъявляются очень высокие требования, потому что именно от их качества зависит безопасность и срок службы постройки в целом. Бетон, из которого изготавливают плиты перекрытия, может быть легкий, тяжелый или плотный силикатный. Материал, соответственно, определяет допустимые нагрузки и сферу применения. И в зависимости от этого различают плиты по толщине, диаметру пустот и количеству сторон для опоры. Ниже приведем классификацию.

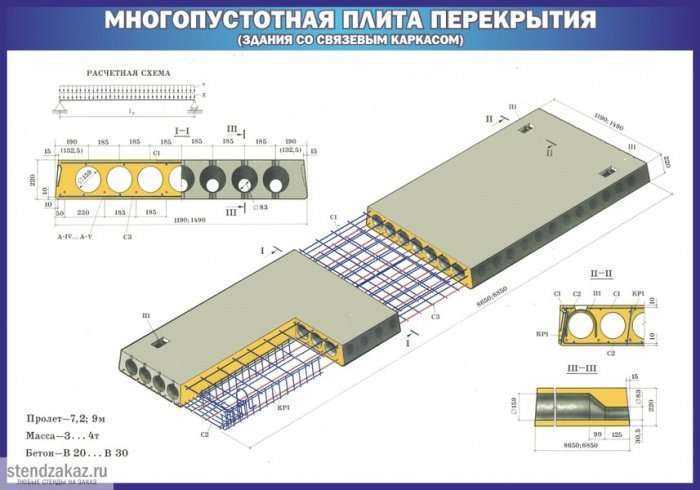

1. Многопустотные плиты перекрытия

Многопустотные плиты перекрытия

Этот вид изделий можно назвать универсальным, т.к. его использование не ограничено типом сооружения. Основной отличительной чертой таких плит перекрытия является наличие пустот, располагающихся параллельно длине.

Они практически всегда имеют круглое сечение (хотя существуют плиты и с овальным сечением, ПГ, например). Также характерно изготовление углубленных пазов по боковым граням. Производство многопустотных плит перекрытия четко определяется ГОСТом. Регламентируется длина и ширина плиты. Также существуют определенные требования к армированию. Возможно, использовать арматуру только определенного класса. И она обязательно должно иметь антикоррозийное покрытие. Многопустотные плиты перекрытия имеют широчайшую сферу применения и могут быть использованы во всех типах сооружений (как жилых, так и нежилых). Чтобы разобраться, для чего предназначена та или иная плита, достаточно обратить внимание на ее маркировку, которая обычно наносится сбоку или сверху плиты. Это группы цифр и букв, в которых первое значение указывает тип плиты, размеры в дециметрах, второе – номер несущей способности или расчетную нагрузку в килопаскалях, класс стали арматуры, вид бетона и третье – дополнительные параметры, если оны важны.
К примеру, существуют многопустотные плиты перекрытия (ПБ, ПК, НВ) высотой 220 мм. Их маркировка будет выглядеть следующим образом: П 63-12-8, h=220мм, L=6270мм, В=1290мм, рассчитана на нагрузку 800кг/м2.

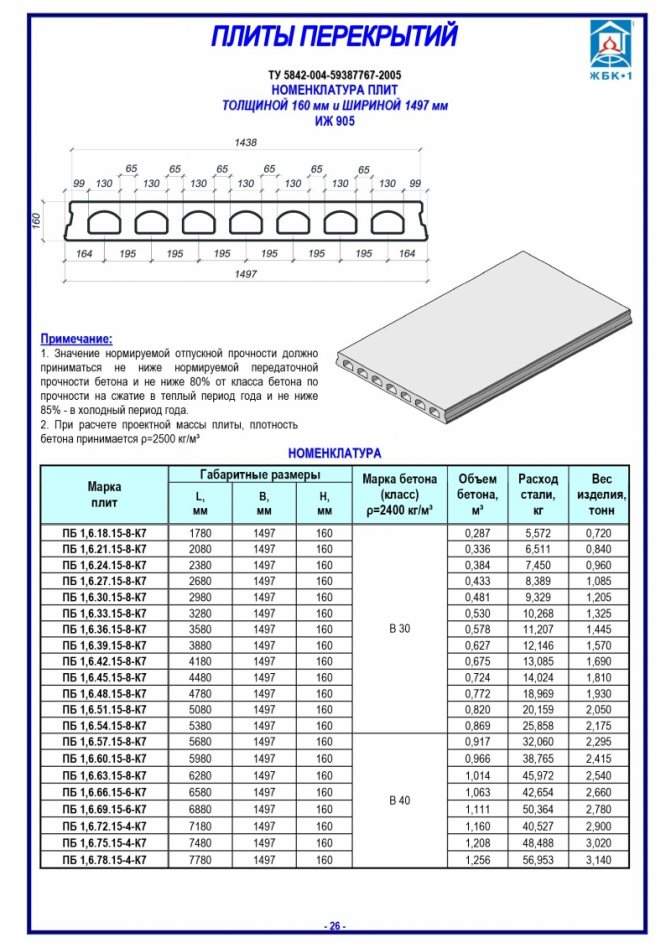

1.1 Многопустотные плиты маркировки ПБ

Многопустотные плиты маркировки ПБ

ПБ плиты имеют габаритные размеры: 120 мм ширина и 220 мм толщина. Предполагают они наличие опоры с двух сторон и используются для перекрытия больших площадей (склады, развлекательные центры, гаражи и др.). Изготавливаются только из тяжелого бетона. Главными их преимуществами являются максимально точные линейные размеры, а также наличие монтажных петель, что значительно облегчает процесс установки.

1.2. Многопустотные плиты маркировки ПК

Многопустотные плиты маркировки ПК

ПК плиты соответствуют размерам: 100, 120, 150 мм по ширине, от 150 до 900 мм в длину. Нагрузка, которую в состоянии выдержать такие плиты составляет от 6 до 12 килопаскалей, не считая собственного веса. Такие плиты производят из предварительно напряженного железобетонного сырья путем заливки в формы и последующего виброуплотнения с финальной термообработкой.

1.3 Многопустотные плиты маркировки НВ, НВК, НВКУ, 4НВК
Этот тип строительных материалов изготавливается и предварительно напряженного бетона. В зависимости от количества рядов армирования и веса плиты, выделяют их четыре типа:
• НВ — плиты с одним рядом армирования, длиной от 6000 до 7000 мм и расчетной нагрузкой от 300 до 2200 кгс/м2.
• НВК — плиты с двумя рядами армирования, длиной от 6000 до 9000 мм и расчетной нагрузкой — от 300 до 2200 кгс/м2.

• НВКУ — плиты с двумя рядами армирования, длиной от 9000 до 12000 мм и расчетной нагрузкой от 300 до 1250 кгс/м2.
• 4НВК — плиты с двумя рядами армирования, длиной от 6000 до 16200 мм и расчетной нагрузкой от 300 до 2500 кгс/м2.
Такие виды плит не предусматривают наличие монтажных петель и закладных деталей. Установка их производится канатными стропами.

2. Облегченные плиты перекрытия

Облегченные плиты перекрытия

Также выделяют облегченные многопустотные плиты перекрытия (ПНО, ПБО, 3.1.ПБ). Они отличаются меньшей высотой и весом, сравнительно со стандартными, но при этом могут больше прогибаться под нагрузкой. Такой тип плит является наиболее популярным в строительной отрасли. Связано это с тем, что параметры эксплуатации таких плит сравнительно выше всех остальных видов. Такие показатели достигаются благодаря существованию в плите большого количества полостей и значительно меньшей толщине. Кроме этого облегченные плиты требуют меньших затрат на производство, меньше сырья. Поэтому их себестоимость по сравнению со стандартными получается ниже. А значит и среди товаров представленных на рынке строительной продукции облегченные плиты будут иметь приоритет.

Что же касается физических свойств, которыми обладают такие плиты, то, это можно назвать их главным достоинством. Они имеют прекрасные звуко- и теплоизоляционные характеристики, за счет дополнительного армирования отличаются высокой прочностью, а также меньшим весом.
Основной задачей при разработке такого типа плит было уменьшение нагрузки на фундамент сооружений. А также возможность увеличить объем зданий. Это удалось за счет производства таких плит меньшей высоты. Их высота составляет 160 мм (стандартные же плиты имеют 220 мм).
Таким образом, можно говорит о том, что облегченные плиты выигрывают в сравнении со стандартными. Кроме явных плюсов в их характеристиках, по подсчетам специалистов определено, что строительство с использованием таких плит может быть в среднем на 15% экономнее. Маркировка облегченной плиты будет такой: ПБО 63-12-8, h=160мм, L=6280мм, В=1190мм, рассчитана на нагрузку 800кг/м2.
Кроме этого производят и безопалубочные многопустотные плиты перекрытия (ПБ). Это такие конструкции, которые изготавливаются на специальной линии стендовым методом. Содержимое линии нарезается на части с помощью алмазного диска. Такие плиты отличаются ровной поверхностью, могут изготавливаться как с монтажными петлями, так и без них. Сфера применения таких плит — несущие конструкции промышленных и жилых сооружений из кирпича, блоков, монолитные и каркасные здания. Высота безопалубочных плит составляет 220 мм и рассчитаны они на опору с двух сторон. Они значительно прочнее стандартных плит ПК за счет использования напряженного армирования при изготовлении. Маркировка у них такова: ПБ 90-12-12, h=220мм, L = 9000мм, В = 1200мм, рассчитана на нагрузку 1200 кг/м2.

Безопалубочные многопустотные плиты перекрытия

3. Полнотелые плиты перекрытия
Такие плиты еще называются монолитными. Несложно догадаться, что в отличии от пустотных они представляют собой целостную конструкцию. Существует три вида полнотелых плит:
• ребристые;
• кесонные;
• безбалочные.
А теперь подробнее:

3.1 Ребристые плиты перекрытия

Ребристые плиты перекрытия

Ребристые плиты перекрытия получили такое название, потому что они имеют ребра, расположенные в одном или двух направлениях с одной стороны, и сплошную часть — с другой.

Хороши такие конструкции тем, что они не прогибаются даже при большой нагрузке. Но и недостаток у них также существует: потолок в зданиях с применением таких плит получается неровный, поэтому их преимущественно используют в строительстве промышленных зданий или чердачных перекрытиях. Как и все остальные виды плит, ребристые изготавливаются с предварительным напряжением и без него. Последние могут применяться исключительно при определенных условиях: для многоэтажных зданий с расстоянием между несущими конструкциями 6 м.
Также в их производстве используется как легкий, так и тяжелый бетон.
Все их характеристики отражаются в маркировке, где есть обозначение типоразмера (1П с опорой на полки ригелей, 2П — на верх ригелей), расчетной нагрузки плиты, вид стали для арматуры и для бетона, наличие отверстий. Например, 2 П1-3 АIIIвт.

3.2 Кессонные плиты перекрытия

Кессонные плиты перекрытия

Такие плиты представляют сетку одинаковых балок, площадь между которыми изготовлена из более тонкого слоя бетона. В виду своего внешнего вида они получили также и такие названия как частобалочные, вафельные, часторебристые перекрытия. Они характеризуются очень высокими показателями прочности и преимущественно используются в строительстве крупных промышленных зданий, станций метрополитена, больших залов и др.

3.3 Безбалочные плиты перекрытия

Безбалочные плиты перекрытия

Такого рода конструкции выглядят как ровная плита без каких-либо отверстий внутри и снаружи. В процессе строительства безбалочные плиты должны опираться не только на стены, а и на колонны. Главным преимуществом этого вида плит является то, что в процессе отделки помещения не потребуется дополнительных затрат на работы с потолком. Его можно просто зашпаклевать и покрасить. Возможно это благодаря гладкой структуре плит.

Все монолитные плиты перекрытия характеризуются также и тем, что они не имеют ограничений в длине. Процесс их изготовления происходит прямо на объекте.

Какие бывают плиты перекрытия, их классификация, толщина и другие размеры, особенности использования и обзор преимуществ

Перекрытия представляют собой горизонтальные диафрагмы, которые разделяют постройки на этажи. Основным предназначением является восприятие нагрузок от оборудования, людей, мебели. Также перекрытия необходимы для выполнения роли диафрагмы жесткости, обеспечивающей общую устойчивость здания.

• Что такое плиты перекрытия?
• Основные функции и характеристики
• Классификация плит перекрытий
• Виды железобетонных многопустотных плит
• Принципы обозначения марки железобетонных многопустотных ПК
• Преимущества некоторых типов плит перекрытий

Что такое плиты перекрытия?

Общеизвестно, что перекрытия являются несущей горизонтальной конструкцией любого строения и предназначены для разделения между собой этажей. Различают чердачные и междуэтажные типы. Во время строительства и при дальнейшей эксплуатации дома, именно на перекрытия ложится чрезвычайно большая нагрузка, так как, кроме своего веса, они должны выдержать тяжесть расположенной над ними части здания.

Основные элементы, состоящие из тяжелых сборных железобетонных плит, называют частями перекрытий. Звукоизоляцию и тепло обеспечивает верхняя часть, а нижняя выступает в роли потолка.

В строительном производстве такие плиты, как правило, делают из бетона либо железобетона. Отличительной чертой ребристых железобетонных конструкций является наличие промежутка между ребрами, составляющего около 150 см. В качестве перекрытий могут также выступать железобетонные балки, достаточно плотно пригнанные друг к другу. В таких случаях в балочных перекрытиях между балками рекомендуется вставлять особые вкладыши и бетонировать образовавшийся между ними промежуток.

В список наиболее часто используемых типов плит можно добавить сталекаменные перекрытия. Приобрести их без особых проблем можно в любом магазине строительных материалов, но монтировать лучше в промышленных условиях.

В жилых домах либо коттеджах, имеющих кирпичные, блочные или бетонные стены, наиболее часто в качестве перекрытий применяют железобетонные конструкции. Их располагают как вдоль здания, так и поперек, в зависимости от особенностей проекта. Материалом для плит, в этом случае, может быть легкий либо обычный тяжелый бетон марки 200 и более. Очень часто, с целью уменьшения веса плит, а также экономии бетона, их делают с продольными пустотами круглой формы. Ширина плит может колебаться в пределах 600-2400 мм, при длине 2400-6600 мм. При необходимости, для больших пролетов без дополнительной установки опор, могут быть выпущены перекрытия с длиной конструкции до 12000 мм.

Основные функции и характеристики

Плита представляет собой прямоугольный плоский кусок металла, камня либо другого материала и является составной частью здания. В строительстве этот элемент несет на себе полный вес других частей строения.

Основными характеристиками для перекрытия являются:

• прочность, ввиду необходимости выдерживать большие расчетные нагрузки;
• жесткость, так как в перекрытии не должно быть ощутимых перегибов даже под воздействием значительных нагрузок. Допустимой величиной является 1/200 пролета для перекрытий чердаков и 1/250 пролета для перекрытий между этажами;
• звукоизоляция должна обеспечивать достаточную защиту помещения от переноса звуков из других помещений, расположенных по соседству;
• теплозащита;
• огнеупорность;
• экономичность предполагает наименьший вес при небольшой толщине;
• индустриальность всех элементов.

Общая цена конструкций, как правило, составляет 15-20 процентов общей стоимости всего здания. Поэтому правильный и рациональный подход к выбору конструкции перекрытий поможет значительно снизить уровень финансовых затрат и сохранить при этом все необходимые эстетические и эксплуатационные качества строения.

При грамотно подобранных и скоординированных размерах конструктивных элементов дома, в строительстве можно будет применять исключительно стандартные части.

Классификация плит перекрытий

Какими бывают плиты перекрытия? Железобетонные конструкции классифицируют по разнообразным параметрам, таким как толщина плит, тип опоры плиты на несущую конструкцию, наличие и размещение пустот в теле плиты.

Однако, как правило, конструкции разделяют следующим образом:

1. Пустотные, наиболее широко используемые при обустройстве межэтажных перекрытий. Их применяют при строительстве домов из бетона, кирпича и стеновых блоков. Лучшей тепло- и звукоизоляции способствует наличие в плитах воздушных полостей.
2. Ребристые, предназначенные для строительства кровли зданий промышленного назначения, таких как ангары, гаражи, склады. Зачастую такие помещения не отапливаются.
3. Монолитные, представляющие собой железобетонные конструкции сплошного армированного типа. Такие перекрытия отличает гораздо большая прочность, чем у других видов плит. Монолитные конструкции нашли применение при строительстве многоэтажных зданий, в условиях увеличенной силовой нагрузки на конструкцию.

Виды железобетонных многопустотных плит

Конструкции такого типа используют в качестве перекрытий пролетов зданий и сооружений. Их длина, как правило, составляет 12 м. Ширина перекрытия (ПК) равна 1 м, 1,2 м либо 1,8 м, а высота обычно от 0,22 до 0,31 м. Особую прочность на изгиб, плите придает наличие в ней армированных ребер и пустот, при сравнительно легком весе. Многопустотные плиты лучше всего подходят для прокладки коммуникаций и электропроводки.

Данные конструкции также разделяют на типы, в зависимости от их назначения, вариантов опор, количества пустот и толщины плит перекрытия:

• железобетонные конструкции с круглыми пустотами, диаметром 1,59 м и толщиной перекрытия 2,2 см. Применяются в качестве опор по двум, трем либо четырем сторонам;
• железобетонные конструкции с круглыми пустотами, диаметром 1,4 см и толщиной 2,2 см. Применяются в качестве опоры по двум, трем или четырем сторонам;
• железобетонные конструкции с круглыми пустотами, диаметром 1,27 см и толщиной 2,2 см. Предназначены для опоры по двум, трем, четырем сторонам;
• конструкции с круглыми пустотами, диаметром 1,59 см и толщиной 2,6 см. Назначение – опора по двум сторонам;
• конструкции с круглыми пустотами, диаметром 1,8 см и толщиной 2,6 см. Назначение – опора по двум торцевым сторонам;
• конструкции с круглыми пустотами, диаметром 2,03 см и толщиной 3,0 см. Назначение – опора по двум торцевым сторонам;
• конструкции с круглыми пустотами, диаметром 1,14 см и толщиной 1,6 см. Назначение – опора по двум торцевым сторонам;
• железобетонные конструкции с пустотами грушевидной формы и толщиной 2,6 см. Назначение – опора по двум сторонам;
• конструкции железобетонные диаметром 1,59 см. Назначение – опора по двум сторонам.

Возрастание количества плоскостей опоры перекрытия обозначается третьей буквой. К примеру:

• 2ПКТ — для опирания по трем сторонам;
• 1ПКК — для опирания по четырем сторонам.

Длина в дециметрах обозначена двумя первыми цифрами в маркировке конструкции. Реальный размер плиты, как правило, меньше на 20 мм. Таким образом, например, цифра 63 говорит о том, что фактическая длина равна 6280 мм.

Две вторые цифры в маркировке указывают ширину конструкции в дециметрах. Реальная величина ширины меньше на 10 мм. К примеру, цифра 12 обозначает, что ширина плиты составляет 1190 мм. Все плиты выпускают стандартной шириной, равной от 1,0 до 1,8 м.

Наконец, последняя цифра указывает на несущую способность перекрытия, которая измеряется в сотнях килограмм на 1 м2.

Приведенные в конце маркировки буквенные символы указывают:

• АтV – нижняя часть рабочей поверхности железобетонной конструкции усилена напряженной ранее арматурой;
• т – данная плита выполнена из тяжелого бетона;
• а – обозначает, что плита перекрытия оснащена в торцах отверстий уплотняющими вкладышами.

Принципы обозначения марки железобетонных многопустотных ПК

Для условного обозначения марок многопустотных железобетонных плит перекрытий принято использовать 3 группы, состоящие из букв и цифр.

Первая группа служит для обозначения типа продукта, его габаритных размеров и вида бетона, а также класса напрягаемой арматуры.

Вторая группа предназначена для указания расчетной нагрузки на изделие, измеряемое в килопаскалях, а также нормативный номер по несущей способности. При этом также обозначается класс напрягаемой арматуры для заранее напряженных плит.

Третья группа обозначает дополняющие характеристики, которые необходимы для отражения особых условий использования железобетонных перекрытий и специфических нюансов таких конструкций.

Согласно правилам нанесения маркировки на перекрытия, все необходимые показатели наносят на боковую поверхность плит. Маркировочные надписи принято подразделять на монтажные, основные и информационные. Основные, в свою очередь, состоят из:

• марки железобетонной конструкции;
• названия предприятия, изготовившего продукт и зарегистрированного товарного знака производителя;
• штампа, подтверждающего прохождение технического контроля.

Преимущества некоторых типов плит перекрытий

Среди специалистов наибольшее распространение получили пустотные конструкции, имеющие некоторые преимущества по сравнению с монолитными:

• ввиду достаточно больших масштабов производства, стоимость таких плит весьма доступна даже для обычного частного застройщика;
• пустоты, присутствующие в теле плиты, повышают уровень звукоизоляции перекрытия;
• через пустоты удобно прокладывать различные коммуникации, такие как сигнализацию или электрокабель;
• пустоты существенно уменьшают вес плиты, тем самым значительно облегчая нагрузку на фундамент;
• применяя заранее напряженную арматуру в конструкции плиты, можно заметно повысить ее как прочностные, так и эксплуатационные качества.

Железобетонные плиты, применяемые в качестве перекрытий, являются экономически выгодным выбором и позволяют смонтировать основной каркас здания в минимальные сроки.

типов и классификаций плит | Sundayadoga

Плиты можно классифицировать различными способами. То, как вы классифицируете плиту, зависит от желаемых характеристик. принять во внимание.



Например, плиты могут быть классифицированы на основе материалов, из которых они сделаны, таких как бетонная плита, стальная плита или композитная плита.



 Как следует из названий, бетонные плиты изготавливаются бетона (смесь воды, цемента, мелких и крупных заполнителей), стальные плиты изготавливаются из стали, а композитные плиты из комбинаций различные материалы: например, сталь и бетон.

Плиты также могут быть классифицируются в зависимости от типа опоры: например, свободно опертые плиты и сплошные плиты.

Непрерывная плита проходит более чем через две опоры, тогда как для просто поддерживаемой плиты существуют опоры только на двух противоположных краях. В этом случае момент не возникает ребра и критический раздел для дизайна, это средний пролет.

Для защемленной плиты края удерживаются плотно прижаться к опорам и развить заедание или негативные моменты. Здесь тоже, моментные коэффициенты приведены в коде для положительных и отрицательных моментов.



Следовательно, плиты могут быть классифицированы на основе геометрии, например, круглая плита. Как следует из названия, круглая плита имеет круглую или круглую форму. природа.





Плоская плита не имеет балок на опорах по всей геометрии плита. Обычно он поддерживается для столбцов, которые могут иметь или не иметь столбец столицы. Сами колонны соединены с откидными панелями плиты. для уменьшения ударного сдвига.



Плоская плита также является типом плоской плиты, которая обычно не имеет перепада. панели. Он опирается непосредственно на колонны, поэтому при опоры, особенно когда они несут огромные нагрузки. Это делает плоские плиты непригодны для больших пролетов.



Лестничная плита является особым случаем односторонней плиты. Они найдены в основном там, где есть лестница.



Собственный вес Марш ступеней в колодцах и криволинейных лестницах рассчитывается на основе длина склона, в то время как приложенная нагрузка основана на длине плана.

Положительный момент коэффициенты для этих лестниц 0,10 для лестничной плиты, неподвижной или сплошной, и 0,125 для одного без заметного ограничения.



Полая плита обычно имеет отверстие внутри.

Прочие виды плит включает ребристую плиту с ребрами бегут в одном направлении, обычно вдоль пролета. Это также частный случай плита односторонняя.



Когда ребра проходят в обоих направления, образуя куполообразные конструкции, тип плиты – вафельная плита . Формы для вафель плита может быть сформирована с использованием стальных опалубок с деревянным каркасом . Вафельная плита представляет собой плиту с двусторонним оребрением.



Сплошная плита — очень распространенный тип плиты. Обычно имеет лучи бег по опорам. Балки передают нагрузку плиты на колонны.



Плиты также могут классифицируются в зависимости от их местоположения или места их использования:

Марка или грунтовая плита обычно является частью фундамента на или в земле, как в случае с плотным фундаментом.



Плита перекрытия — это любая плита, используемая в перекрытии здания. Он формирует этаж любого из этажей здания.



A плита крыши — любая плита, расположенная на крыше здания.



Это различные виды плит, используемых в строительстве. Я пропустил что-то, что вы знаете, дайте мне знать в разделе комментариев ниже.



Бетонная плита на уровне земли

Поиск

Теги:

Этажи



Различные типы плит подходят для разных типов почвы и дизайна дома.

Что такое черновой пол из бетонной плиты на уровне земли?

Плита на уровне земли представляет собой большую плоскую полосу бетона, обычно толщиной от 100 до 500 мм, которая образует фундамент вашего дома. Тип плиты, которую вы используете (и даже подходит ли плита) будет зависеть от характера почвы на вашем участке и от того, какой дом вы собираетесь построить.



Из чего сделана плита чернового пола?

Черные полы из плит в основном изготавливаются из бетона, хотя для повышения прочности в них также добавляются другие материалы, такие как стальная сетка или арматура. Для повышения устойчивости плита обычно укладывается на подсыпку из строительного песка и требует пластикового пароизоляционного слоя.



Какие существуют виды плитных перекрытий?

Существует несколько различных вариантов плит. Тип плиты, которая вам понадобится, будет зависеть от типа почвы, на которой вы строите, и от того, насколько она реактивна. Эти типы можно разделить на множество подкатегорий, которые зависят от типа материалов, существующих на определенной глубине в почве, на которой вы строите. Обычно используются следующие классификации:





Различные классы почв

• Класс A — Обозначает очень «устойчивый» грунт — в основном песок и камень, не подверженные воздействию влаги
• Класс S — Слабореакционная почва, незначительное движение из-за влаги
• Класс M — Умеренно реактивная почва, умеренное движение из-за влаги
• Класс H — Сильно реактивная почва, большая подвижность из-за влаги
• Класс E — Чрезвычайно реактивная почва, сильное движение из-за влаги
• Класс P — «Проблемный» грунт, подверженный оползням, оседанию шахт и т. д. Если вы строите на участке класса P, вам, как правило, потребуется консультация инженера.



Существует также множество различных типов плит, но наиболее распространенными являются следующие:

Плита на земле — Это самый простой тип плиты. Он включает в себя балки жесткости, изготовленные из предварительно залитого бетона в траншеях вокруг внешней стороны плиты, и имеет толщину плиты 100 мм. Этот тип плиты подходит для , класс A, и , класс S, .

Жесткая плита-плот — Аналогична плите на земле, но также имеет предварительно залитые бетонные балки, установленные в каналах через середину плиты, создавая своего рода опорную решетку из бетона на основании плиты. Большинство плит в Австралии представляют собой укрепленные плиты-плоты. Для плит также может потребоваться дополнительное бетонное основание, заглубленное в грунт, в зависимости от типа грунта, и, как правило, они подходят для класса M , Класс H и Класс E грунты.

Вафельная плита (также известная как вафельная плита ) — эти плиты сооружаются полностью над землей путем заливки бетоном сетки полистироловых блоков, известных как «пустые формы». Вафельные плотные плиты обычно подходят для участков с менее реактивной почвой, в них используется примерно на 30% меньше бетона и на 20% меньше стали, чем в усиленных плотных плитах, и, как правило, они дешевле и проще в установке, чем другие типы (даже в плохую погоду). Эти типы плит подходят только для очень ровной поверхности. На наклонных участках или в более сложных конструкциях лучше использовать усиленную плиту-плот. Вафельные плиты-плоты подходят, в частности, для слабо и умеренно реакционноспособных глинистых участков, потому что они не заделаны в землю, как жесткие плиты-плоты. Вафельные плотные плиты лучше всего подходят для Класс A , Класс S , Класс M , Класс H и Класс E грунты (хотя вам следует проконсультироваться с инженером о пригодности плиты для очень реактивных грунтов и в целом для подтверждения этого типа slab подходит для вашего участка).

Опора и плита — На участках с более реактивным грунтом бетонные опоры обычно заглубляют в грунт для повышения устойчивости. Обычно это делается путем рытья ям с интервалами и глубиной, определенными инженером, затем заливки в них бетона и прикрепления плиты к этим опорам.



Строящаяся вафельная плита.
Изображение предоставлено Робертом Диттерихом

Как укладывается основание из бетонных плит?

Для стандартной плиты на земле сначала участок очищается от почвы, поддерживая его как можно более ровным и избавляя от всех растительных остатков. Затем по краям плиты ставится опалубка, чтобы бетон не растекался. По краям выкапываются траншеи для всех балок жесткости, а для выравнивания укладывается подсыпка из песка. Пластиковая пароизоляция используется для покрытия участка и предотвращения подъема влаги через плиту. Затем раскладывают арматуру или сетку, чтобы покрыть площадь. В некоторых случаях можно уложить слой гравия, чтобы обеспечить прочную основу.
