Строительство на даче мангала своими руками, фото и видео

Летний отдых на даче часто ассоциируется с шашлыками. Чтобы их приготовить, необходим мангал, построить который без особого труда можно и самостоятельно. Подробно рассказываем, как своими руками сделать мангал из металла или из кирпича.

Мангал из металла

Металлический мангал – самая простая в сборке конструкция, которая в то же время отличается высокой прочностью и пожаробезопасностью. Также к его преимуществам можно отнести долговечность и небольшую стоимость необходимых для строительства материалов. Ниже мы даем полноценную пошаговую инструкцию по сборке мангала из листовой стали.

Материалы для мангала

Строительство обычного и самого распространенного вида мангала – металлической «коробки» на четырех ножках – требует совсем небольшое количество материала. Ниже представлен список всего, что пригодится для строительства:

Для основания: стальные листы или нержавеющие листы
Для ножек: либо металлический уголок, либо профильные трубы небольшого диаметра, либо прутки арматуры

Существует две классические разновидности такого мангала: стационарный, представляющий из себя цельную сварную конструкцию, и разборный, состоящий из отдельных деталей. Рассказываем по шагам, как сделать мангал обоих видов у себя на участке.

Стационарный мангал (сварной)

Для строительства стационарного мангала для шашлыка своими руками понадобится дрель, болгарка и сварочный аппарат. Благодаря сборке корпуса при помощи электрической сварки конструкция получается очень прочной и надежной.

Перед началом работы нужно определиться с размерами мангала. Мы рекомендуем придерживаться следующих габаритов:

Ширина – 30 см. На таком мангале будет удобно располагать стандартные шампуры длиной 25 см
Длина – 110 см. Этот размер позволит разместить на мангале одновременно 10 шампуров (оптимальное расстояние между ними должно быть не менее 10 см)
Глубина «коробки» – 20 см
Высота всей конструкции – от 80 до 120 см (окончательный размер подбирается исходя из вашего роста, чтобы было комфортно пользоваться мангалом, не сгибаясь над ним)

Когда габариты определены и готов чертеж мангала, можно приступать к работе. Сначала нужно выбрать листовую сталь и нарезать заготовки для корпуса.

Самый распространенный и бюджетный материал для основания такого мангала – обычные стальные листы толщиной не менее 3 мм (металл меньшей толщины рискует прогореть и испортиться после многократного использования мангала). Однако их следует дополнительно оцинковать или обработать антикоррозийным раствором, чтобы избежать появления коррозии и ржавчины. Чтобы не выполнять дополнительных работ по обработке стали, можно использовать нержавеющие листы толщиной 3 мм: они стоят дороже, зато более надежны и долговечны.

Перед сваркой уличного мангала необходимо подготовить его боковые стороны. В верхней части нужно вырезать пазы для укладки шампуров. Каждый паз должен располагаться минимум в 10 см от другого, а по краям следует оставить не менее 5 см. Далее в нижней части обеих боковин (с отступом 15-20 см от нижнего края) нужно высверлить воздуховоды. Оптимальный диаметр для таких отверстий – 10-15 мм. А располагаться они должны через каждые 10 см.

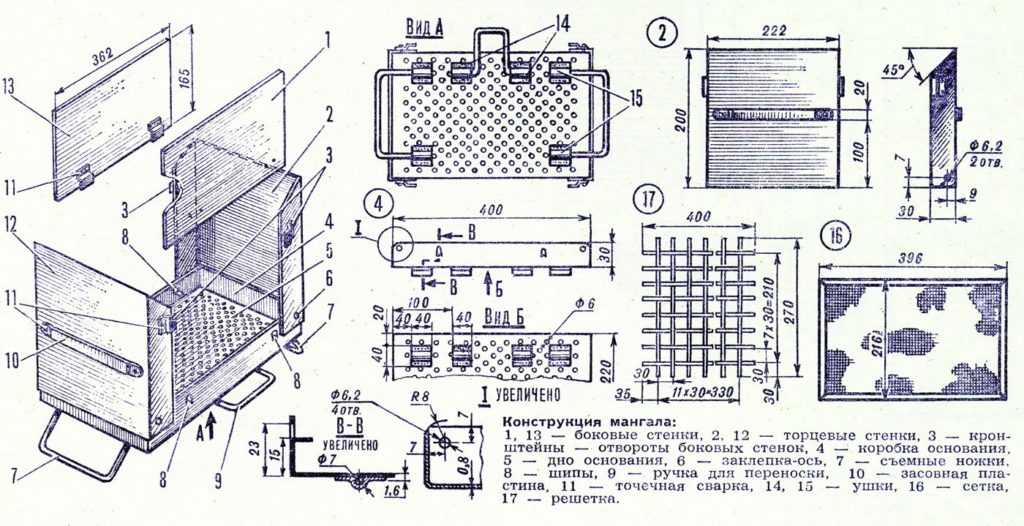

Все размеры и габариты подробно показаны на схеме мангала ниже.

Когда «коробка» готова, к ней привариваются ножки. По высоте они должны быть около 70-90 см. В качестве ножек лучше всего использовать один из следующих материалов:

Стальной равнополочный уголок с размером стороны 30-35 мм
Профильная квадратная труба 30х30 мм с толщиной стенок 2 мм
Гладкая арматура диаметром 12-16 мм

После завершения всех работ готовый мангал можно обработать краской, которая сделает его более красивым и добавит защиты от ржавчины и разрушений. Ниже вы можете посмотреть видео, как сделать своими руками мангал стационарного типа.

Разборный мангал

Еще один вид металлического простого мангала, который можно легко сделать самостоятельно – это разборный мангал. Его главное преимущество в том, что после использования всю конструкцию можно разобрать и убрать в подвал или в дом. Также такой мангал удобно возить с собой в машине.

Для сборки можно брать те же самые материалы. Однако принцип работы имеет некоторые изменения. Самое главное – части мангала скрепляются не сваркой, а крепежом. Для того, чтобы обеспечить место для болтов, боковые стороны корпуса нужно вырезать большего размера: добавить по 4-7 см на сгибы с каждой стороны, кроме верхней. Далее в углах боковин делаются пропилы, и края листа загибаются вовнутрь – к ним при помощи болтов с гайками прикручиваются поперечные короткие стенки и дно мангала.

Для присоединения к мангалу ножек следует приварить по краям корпуса обычные болты. А в качестве самих ножек использовать круглые трубы с резьбой на одном конце, чтобы можно было быстро осуществлять их монтаж и демонтаж.

Мангал из кирпича

Более красивым и эстетичным видом мангала на дачу является кирпичная печь-мангал. Как правило, он конструируется с различными пристройками: дровниками, топкой, коптильней и некоторыми другими. Однако мы рассмотрим самую простую конструкцию, состоящую исключительно из небольшого мангала – построить такую быстрее и проще всего.

Перед тем, как сделать мангал из кирпича своими руками, необходимо залить начальный фундамент – по размеру на 5-10 см шире площади самого мангала (около 800 мм по ширине и 1600 мм по длине). Для этого выкапывается яма глубиной 50-60 см и засыпается подушкой из песка. Вокруг котлована ставится опалубка, а внутрь укладываются материалы для армирования: либо готовая арматурная сетка с размером ячейки 200 мм, либо сборный каркас из прутков рифленой арматуры диметром 10-12 мм. Далее происходит заливка бетона.

После высыхания фундамента начинается укладка кирпичей с использованием раствора из глины и песка. После первого яруса кирпичи необходимо класть со смещением в полкирпича – для надежности всей конструкции, как на фото. Через каждые два ряда прокладывается металлическая сетка, также для надежности и прочности мангала.

На основание мангала хватит шесть или семь рядов кирпичей. Последующие ярусы (два или три) выкладываются только по краям и предназначаются для шампуров. А центральная пустая часть становится местом жарки. В самых верхних рядах кирпичей также требуется оставить зазоры, чтобы обеспечить поступление воздуха.

Виды мангалов из металла и их чертежи с размерами

Содержание

1 Виды
2 Складные изделия
3 Разборные и стационарные модели
4 Формы жаровен
5 Идеальная модель
6 Как сделать идеальную модель
7 Модель с горлом
8 Конструкция из бочки

Металлический мангал является наиболее простым в изготовлении. Поэтому он наиболее распространенный, особенно среди тех людей, которые любят что-то делать своими руками и постоянно отдыхают на даче или на природе.

Виды

Сделанные из металла мангалы бывают:

Складными.
Переносными.
Стационарными.

Переносные могут быть полностью или частично разборными.

Складные изделия

Первый вид представляет собой единую конструкцию, которую можно сложить в портативный кейс. Такие металлические мангалы разработаны для туристов. Поэтому их особенностями являются:

небольшие размеры;
сравнительно малый вес.

Большинство чертежей таких мангалов предусматривают жаровню с размерами 45х26х16 см (ДхШхВ). Для большой компании она не очень подойдёт, ведь готовить шашлык придется очень долго.

Еще одной особенностью правильных складных мангалов является особый материал. Для их изготовления используют тонкую огнестойкую нержавейку. При этом из нее также делают своими руками все петли. Благодаря этому мангал получается достаточно малого веса.

Нержавейку очень легко чистить от копоти. Достаточно протереть тряпкой, и возвращается ее зеркальный вид. Поэтому складный мангал можно ставить в рюкзак и не беспокоиться, что что-то внутри станет грязным.

Также складные мангалы делают из листового металла. Они могут иметь вышеуказанные размеры, а также могут быть и большего размера. Изделия немного тяжелые и поэтому подходят для коротких путешествий. Такие конструкции являются хорошим вариантом в тех случаях, когда в машине очень мало места.

Разборные и стационарные модели

Переносные полностью разборные мангалы можно также сложить компактно. Однако компактность будет хуже, чем у складных. Ведь схема предусматривает большие по размерам детали. При этом создатели используют стойки с высотой в 1 м. Они значительно больше аналогичных элементов складного мангала. Благодаря большим размерам и высоте разборные переносные мангалы создают большой комфорт во время приготовления шашлыка.

Частично разборные модели и их эскизы предусматривают возможность снятия ножек. Жаровня является цельной конструкцией.

Стационарные имеют большую массу, и их можно переносить только по внутреннему двору. Их отличает большое количество декорирующих красивых элементов. Многие из них являются коваными. Такие мангалы имеют почти такую, как у разборных конструкций, жаровню. Все остальные элементы красиво оформлены и зависят от фантазии создателя. Часто такие мангалы напоминают персонажей сказок, поезд, автомобили и любые другие предметы. Многие стационарные мангалы встроены в каркас с крышей.

Формы жаровен

Жаровня мангала может иметь вид:

Коробки без верха.
Вертикального широкого цилиндра со столбом по центру.
Цилиндра с горлом вверху.
Желоба с закругленным дном.

Чаще всего используются мангал с первым типом жаровни. Многие делают последний тип. Его название звучит несколько странно, на практике он представляет собой разрезанную вдоль бочку или газовый баллон.

Идеальная модель

Ее особенности зависят от формы жаровни. Для каждой формы есть свои оптимальные размеры.

Чертеж идеального классического прямоугольного металлического мангала имеет такие особенности:

Ширина — 250 мм. Этого достаточно для размещения 6-8 кусков мяса. При такой величине тепло от продольных боковых стенок получают все куски, включая и те, которые находятся посередине. Это тепло необходимо для формирования румяной корочки. Если сделать ширину больше, то средние куски будут без корочки.
Длина — около 1 м. При этом учитывается, что на один шампур должно приходиться 8-12 см. Также учитывается запас в 5 см с обеих сторон. Получается, что в метровом мангале можно разместить 8 шампуров. Этого для средней компании вполне достаточно. Большую длину делать не следует, ведь повару придется бегать от одного конца до другого. Удобнее стоять на одном месте.
Высота — 200 мм. Оптимальной высотой является 150 мм. Однако дрова бывают разными и выделяют свое количество тепла.
Вертикальные вырезы в продольных боковых стенках. Их длина должна составлять 50 мм. Такая величина позволит подбирать высоту размещения шампуров в зависимости от вида дров. Мясо должно находиться в 30-70 мм от углей.
Дырочки в днище. Их должно быть много. Диаметр каждого отверстия следует делать 10-15 мм. Расстояние между отверстиями и рядами дыр должно достигать 20-30 мм. Чертежи идеального мангала могут предусматривать днище из сетки. Такой вариант лучше, поскольку приток воздуха к углям увеличивается. Сетку стоит делать из проволоки, диаметр которой больше 4 мм.
Толщина металлических стенок – 2 мм, а еще лучше 4-6 мм. Это обеспечит долгий срок службы и создание необходимого тепла для приготовления шашлыка.
Высота всей конструкции зависит от роста повара. В большинстве случаев — 1 м.

Как сделать идеальную модель

Сначала нужно нарисовать своими руками чертеж. При этом соблюдают вышеупомянутые правила. Чертеж позволит определить размеры каждой боковой стенки. Во время его рисования определяются с реализацией возможности разбора мангала. Если будет такая возможность, то длину боковых стенок следует увеличивать на 2 см. Эти дополнительные сантиметры будут представлять собой загнутые края. То есть 1 см каждой из сторон, которые будут примыкать к стойкам, нужно будет загибать под углом 90°. 1 см нижнего края боковин любой жаровни также нужно загибать. Делают это внутрь конструкции.

По составленному чертежу разрезают заготовленный листовой металл и профильную трубу или уголки. В днище сверлят отверстия. В продольных боковых стенках делают прорези. В случае создания полностью разборной конструкции в стойках делают два длинных проема. Их длина должна равняться высоте жаровни. Воображаемые линии, которые будут проходить через проемы, должны образовывать прямой угол.

Если создается своими руками неразборный мангал, то сначала сваривают боковины. Далее к ним приваривают стойки. Можно и не приваривать. Это улучшит портативность конструкции. В этом случае каждую пару стоек нужно сделать в виде буквы «Н». При этом концы стоек должны быть выше горизонтальной перегородки на 1-2-см. Для надежной фиксации к боковинам жаровни на уровне верха стоек можно приварить 4 выступающих металлических квадратика с размерами 2х2 см. Эти квадратики и стойки нужно будет скреплять крючками в форме буквы «П».

Для дополнительной устойчивости можно сделать концы стоек острыми, чтобы вогнать их в землю.

Модель с горлом

Такой мангал напоминает собой большую бутылку. Конструкция состоит из трех частей:

Широкого цилиндра. Его высота равна 180-200 мм.
Срезанного конуса. Высота — 100-150 мм.
Узкого цилиндра. Имеет высоту, равную 100-150 мм.

Нижняя часть имеет в себе много дыр. Они есть не только в днище, но и в боковых стенках. Верхние из них делают на высоте 130 мм. Наличие боковых отверстий является весьма интересной особенностью. Правильные мангалы не должны иметь таких дыр, поскольку через них к мясу подходит много кислорода. Он меняет химические процессы в мясе, и блюдо получается не таким, как нужно.

Однако в случае с приготовлением мяса на этом мангале это не так потому, что в жаровне сжигают столько дров, что боковые отверстия перекрываются углями. С постепенным тлением углей дыры станут свободными, но до этого момента процесс приготовления мяса завершается. В результате часть дров тратится впустую.

Шампур с мясом ставят своими руками в горло такого мангала, то есть в верхний цилиндр. Во время тления углей эта часть превращается в проточную духовую камеру.

Такой мангал используют для приготовления шашлыка по-карски. Блюдо представляет собой большой кусок мяса. Его толщина достигает 3-4 см, а по размеру он напоминает маленькую тарелку.

Конструкция из бочки

Мангал с круглым днищем не работает так, как образец с прямоугольной жаровней. Это потому, что:

закругленные стенки отражают тепло назад на угли;
в середине угли быстро оседают, а по краям не успевают прогореть должным образом.

Поэтому просто распилить бочку пополам или вырезать в ней своими руками крышку для создания правильного мангала недостаточно. Проблему с чрезмерной осадкой углей можно решить благодаря устройству воздуховода. Есть два варианта его создания:

Решетка для буржуйки. Ее ставят на днище. На ней угли будут лежать ровным слоем. Кроме этого под ней будет пространство с воздухом. Для притока свежего воздуха нужно сделать дырочки по центру днища.
Уголок с размерами 85х85 мм. В нем нужно сделать несколько рядов дыр. Далее его приваривают к днищу. Дырки можно сделать под ним или в местах, где размещаются его концы.

При создании мангала из бочки нужно выдержать правило относительно оптимальной ширины. Заготовку следует обрезать не пополам, а на треть или четверть. Ширина образуемого среза должна равняться 25 см. В таком случае не соблюдается рекомендация касательно правильного расстояния между мясом и углями.

Однако испытательные эскизы показали, что шашлык получается очень хорошим. Объясняется это тем, что отраженные от стенок инфракрасные лучи создают дополнительный нагрев углей, и возникает более плотный поток горячего воздуха.

После изготовления жаровни, следующие действия таковы:

Создание проемов под шампуры.
Приварка шарниров и прикрепление крышки.
Прикрепление ручки к крышке.
Изготовление стоек.
