Автор: Дмитрий Черпашин

Здравствуйте друзья.

Изготавливая различные проекты мебели, иногда попадаются довольно интересные варианты.

Например, песочница для детей, сделанная из фанеры.

Она спроектирована в форме машины (грузовика), кузов которой предназначен для песка.

Все изделие спроектировано из фанеры толщиной 18мм.

Детали крепятся друг с другом через уголки (кроме «переда кабины», колес и фар, которые крепятся саморезами 4х30мм).

Машина состоит из двух частей (кузова и кабины), которые собираются отдельно. После этого, они крепятся друг с другом с помощью межсекционных стяжек (стяжных болтов), диаметром 8мм.

Крыша «утоплена» в «бок кабины» на 18мм, то есть, заподлицо. Для этого, под нее сделан специальный паз.

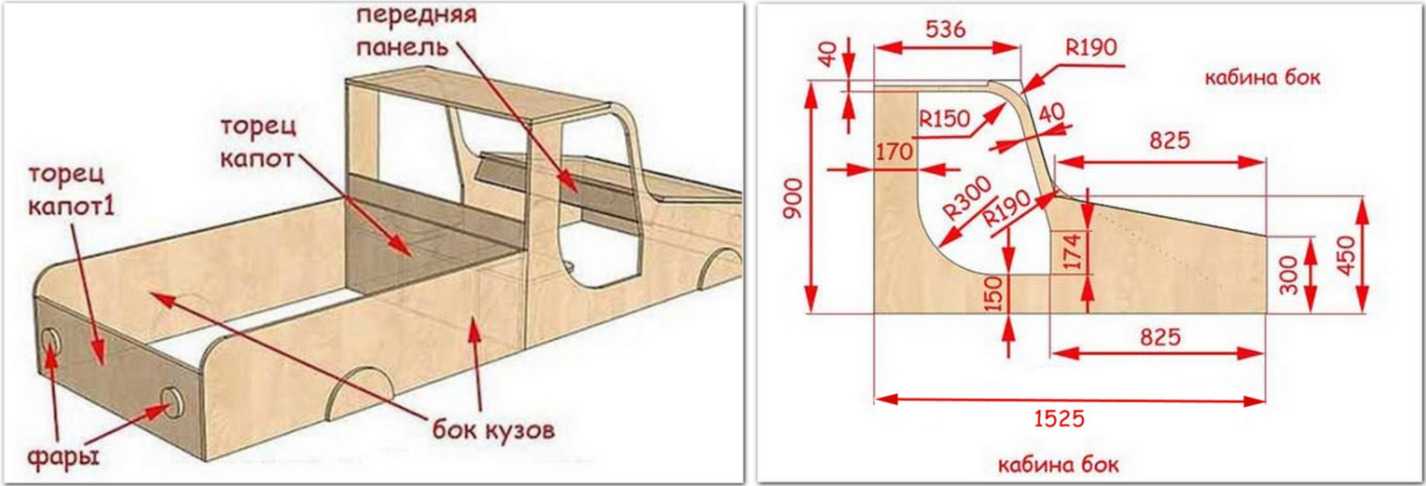

В общем, на схемах показана конструкция этой машины.

Естественно, готовое изделие должно быть покрыто защитным покрытием (лаком, краской), так как оно будет находиться в агрессивной среде.

По поводу покрытия, ничего сказать не могу (я сделал только сам проект).

Может, кто знает, чем можно «покрасить» такое изделие? Просьба, отписаться в комментариях, может, кому и пригодится.

Итак, песочница машина:

Теперь деталировка этой песочницы (не забывайте, что материал – это фанера, толщиной 18мм):

список деталей
						шт.
бок кузов	400		1500		18	2
задняя стенка каб.	500		1000		18	1
каб. бок	900		1525		18	2
колеса	150		300		18	4
кп каб.	80		1000		18	2
крыша каб.	1036		440		18	1
крышка каб.	1036		730		18	1
перед каб.	318		1036		18	1
передняя панель	100		1000		18	1
седение каб.	300		1000		18	1
торец капот	400		1000		18	1
торец капот1	300		1000		18	1
уголок каб.	250		250		18	2
фары	100		100		18	4

Так как материал – фанера, то, кромкой клеить детали, разумеется, не нужно.
Все.
До встречи.

Песочница своими руками: материалы, чертежи, размеры, фото

Маленькие дети обожают возиться в песке. Чтобы обеспечить им такую возможность, дома и на даче заботливые взрослые ставят песочницы. Конечно, есть в продаже готовые, но цена у них совсем не детская. Лучший выход — песочница, сделанная своими руками. При ее изготовлении вы уж точно постараетесь учесть все особенности и пристрастия вашего ребенка.

Содержание статьи

• 1 Из чего можно сделать песочницу
• 2 Как делать песочницу: пошаговая инструкция
• 3 Песочница своими руками: пошаговые фотоотчеты
  • 3.1 Простая конструкция
  • 3.2 Песочница-трансформер со складной крышкой
  • 3.3 Песочница-кораблик
• 4 Навесы
• 5 Крышки
• 6 Чертежи

Из чего можно сделать песочницу

Самый популярный материал для строительства детской песочницы  — древесина. Это могут быть обрезные доски, бревна небольшого диаметра, брус, блок-хаус. В основном из этого и мастерят. Чтобы работа шла быстрее, покупать можно шлифованные материалы. Они стоят дороже, но имеют гладкую поверхность. Если необходимо сэкономить, берите обычные материалы, потом вручную или при помощи шлифмашинки доведете все до идеального состояния.

Такую песочницу-грузовик удобнее делать из фанеры

Можно использовать фанеру (влагостойкую) или ОСБ (ОСП). Не все их любят, за наличие клея и вредные испарения (формальдегид). Но на воздухе эти выделения не страшны, а еще можно использовать материал с классом эмиссии E0 или E1. Он гарантирует безопасность — из такого материала делают детскую мебель. С фанерой и ОСБ работать удобно: вырезал необходимой формы детали, скрутил их вместе, обработал торцы и можно красить.

На даче можно использовать подручный материал. Например, пластиковые бутылки. Только чтобы они держались, их прикрепляют к доске: прибивают с определенным шагом крышки, в них вкручивают бутылки. Получив одну «боковину», берут кусок толстой проволоки, равный двойной длине боковины + 20 см, протыкают проволокой бутылки отступив около 5-7 см снизу, разворачивают проволоку вверх и протыкают в обратном направлении сверху. Концы скручивают, стараясь «хвосты» спрятать.

Примерно так надо будет»прошить» бутылки проволокой

Такая скрутка получается только с одной стороны — с другой просто согнутая проволока. Когда будете ставить боковины, ставьте так, чтобы «хвосты» оказались закрыты бутылкой. Готовые боковины песочницы из бутылок устанавливают в неглубокий ров, присыпают доску и сужающийся низ бутылок грунтом, хорошо утрамбовывают. На дно можно кинуть лист фанеры, а сверху уже насыпать песок.

Второй по популярности «бросовый» материал для дачных поделок — автомобильные шины. Делают из них и песочницы. Необходимо с одной стороны срезать боковину старой покрышки. Получатся довольно высокие бортики. Далее есть два пути:

В любом случае придется срезы обезопасить. В некоторых шинах корд (армирующее волокно) пластиковый, в некоторых — металлический. Пластиковый можно отшлифовать, а вот металлический придется как-то закрывать.

Для изготовления песочницы можно использовать напиленные на куски стволы поваленных деревьев. Из них получается очень интересная и вполне надежная ограда. Перед тем, как вкапывать, древесину нужно обработать — чтобы дольше служила. Есть современные пропитки с одновременным подкрашивающим эффектом. Удобно. Обработанные пеньки надо просушить, а пока они сохнуть выкопайте по периметру будущей песочницы ров. Его глубина не менее 20-25 см. Меньше делать не стоит — детвора будет по пенькам ходить-скакать, потому они должны держаться хорошо. В ров вставить торцом бревнышки, выровнять, засыпать промежутки грунтом и хорошо уплотнить.

Ограда для песочницы из бревен

Из бревен можно сделать и ограду для песочницы традиционного типа. На грунт положить основание: кусок линолеума, например, в котором сделать несколько дырок — для стока воды после дождя.  На основание положить бревна, сделав из них прямоугольник/квадрат. Скрепить их можно длинными гвоздями, но надежнее шпильками — стальными стержнями с резьбой на обоих концах. Под них надо будет в месте соединения бревен наискосок просверлить отверстие. Диаметр — чуть больше диаметра шпильки. Края отверстия рассверлить  — чтобы можно было утопить гайки с шайбами. В отверстие вставить стержень, с обоих концов надеть шайбы, затянуть все гайками.

Сверху можно сделать скамейки — одна-две доски и лавочки для малышей готовы. Они, конечно, редко на них сидят. Чаще выстраивают на них свои песчаные замки.

Простая песочница из крупных бревен

Как сделать игровую детскую площадку смотрите тут.

Как делать песочницу: пошаговая инструкция

Для начала разберем общие принципы изготовления песочниц любой конструкции. С некоторыми видоизменениями они повторяются каждый раз.

Шаг первый. Выбор места. Место нужно подобрать так, чтобы часть песочницы была в тени, часть — на солнце. Если такое невозможно, ставим на солнечное место, а над ней делаем навес. Обратите внимание чтобы рядом не было крупных деревьев или кустов. Они, конечно дают неплохую тень, но с них сыпятся листья, и песок придется часто просеивать.

Выбираем место для песочницы

Не ставьте песочницу на сильном солнцепеке, не должна она быть и в углу, где совсем нет движения воздуха. Но и на сквозняке ей тоже не место. Еще один немаловажный момент: если вы планируете выпускать малыша поиграть вод дворе самостоятельно, место для игр должно хорошо просматриваться из окна того помещения, где вы проводите большую часть времени.

Шаг второй. Разметка. Если песочница прямоугольная, используют колышки и натянутые между ними нитки. Вбили колышки,  отмерив требуемые размеры (стандартный размер детской песочницы для детей от 2 до 5 лет — 1,7 м * 1,7 м). Между ними натянули шпагат, веревку, шнур. Проверили диагонали, Чтобы углы были прямые они должны быть равными.

Разметка прямоугольного участка

Если песочница будет со скругленными углами или боковинами, прорисовать дугу можно при помощи песка, насыпанного в мешок. В углу мешка прорезают небольшую дырку и таким способом «рисуют» требуемую форму.

Округлые контуры посыпаем песком

Шаг 3. Копаем котлован. Снимаем дерн, и относим в сторону, убираем немного грунта, вычищая по ходу дела корни, убирая камни. Глубина котлована — 20-30 см.

Приступаем к земельным работам — копаем котлован

Посередине песочницы сделайте небольшой квадрат большей глубины: со стороной около 60 см и глубиной еще 30-40 см (общая глубина этой ямки будет 60-70 см). В яму насыпьте щебня. Это будет «система отвода воды». Если сформируете от краев к ней небольшой склон, песок будет сохнуть после дождей быстро.

Шаг 4. Укладываем основание.

На дно полученного котлована подсыпаем немного песка (5-6 см), выравнивая его хорошо. Теперь нужно положить основание. Самый лучший вариант — геотекстиль. Это нетканый материал, очень прочный на разрыв. Он не даст прорастать траве, не допустит смешения песка с землей. Если его заведете на края котлована, он еще и землю будет «держать» не давая ей затекать при дожде внутрь.

Внутри должен быть какой-то материал

Если геотекстиль не нашли, постелить можно кусок фанеры или линолеума. Только в них нужно прорезать несколько дырок (диаметром 1,5-2 см) для стока воды.

Дальше уже могут быть отличия — зависит от выбранной модели и способа установки песочницы. Особенности их строительства рассмотрены ниже.

Песочница своими руками: пошаговые фотоотчеты

Какой бы простой не казалась конструкция, как доходит до воплощения, появляются вопросы. Чтобы их было меньше, публикуем несколько моделей самодельных песочниц с пошаговыми фото, запечатлевшими основные узлы.

Простая конструкция

Самое простое что можно сделать — сбить прямоугольник или квадрат из досок. Для песочницы нормальная сторона квадрата 1,7 м. Вот и нужны вам будут 4 или 8, 12  досок такой длины. Размеры  делать больше, можно меньше — выбор за вами. Количество рядов досок зависит от их ширины и от того, насколько высокой вы хотите ее сделать.

Простая песочница-короб

Если, как описывали раньше, копали  котлован 25 см, потом насыпали 5 см песка, получилось углубление 20 см. Если хотите, чтобы бортики выступали из земли на 10 см (для детей 2-х лет это удобно, для более старших можно от 20 см и выше), суммарная высота получается 30 см. Если доска шириной 10 см, потребуется 3 яруса (досок, соответственно 3 ряда * 4 шт = 12 шт).

Еще понадобится брусок сечением 40*40 мм. Его необходимо будет напилить на куски, равные высоте бортиков песочницы. В нашем случае это 30 см. Нужны будут 4 шт. Общая длина требуемого бруса — 1,2 м. Все пиломатериалы хорошо шлифуют, потом пропитывают защитными пропитками, иначе древесина быстро потеряет вид.

Берем две доски, складываем под углом 90°. В место стыка ставим брусок, обе доски прибиваем гвоздями или вкручиваем саморезы — по два на каждое крепление. К одному из концов приставляем следующую доску, ставим брусок и повторяем операцию. Так собираем первый ряд. Будет он выглядеть так, как на фото слева.

Порядок сборки песочницы

Второй и третий ряды собираются по аналогии. На каждое соединение ставим по два метиза (гвоздя или самореза). Только следите, чтобы не выступали головки и не торчали острия.

Скручиваем доски

После того как собрана требуемая высота, можно считать, что песочница своими руками сделана. Но, как всегда, теперь хочется чего-то добавить, чтобы деткам было удобнее. Им обычно нравится лепить куличики, а для них нужна площадка. Можно прибить в углах небольшие треугольники из фанеры или тоже собранные из нарезанных досок. Еще вариант — прибить две продольные доски. Они отлично устанавливаются на бруски по углам. В них же и колотим гвозди.

Добавляем комфорта

В продолжении темы «усовершенствования» песочниц. Каждый раз таскать домой игрушки, которые выпачканы в песке — не очень приятно. Проблема решается просто: отгородить часть под игрушки. Удобно и вам и ребенку. Ставится дополнительная стенка, которая к существующим крепится тоже при помощи брусков.

Отгородить отсек под игрушки — поставить дополнительную стенку

А чтобы не было соблазна насыпать туда песочка, можно придумать крышку. На ней можно будет посидеть, а можно — выстраивать куличики.

Пару досок, немного фантазии и обычный ящик превращается в машину. Такая точно понравится мальчишкам.

Песочница-машина

Как сделать игровой домик для детей на участке смотрите тут.

Песочница-трансформер со складной крышкой

Начинается строительство точно также, как описано раньше: собирается короб из досок. Весь фокус в конструкции крышки. Понадобятся еще доски на крышку и петли — четыре обычных дверных и четыре с одной длинной полкой.

В нашем примере на каждую из сторон крышки пошло по 6 досок. Крепили их попарно. Сначала к готовому коробу с одной и с другой стороны прибили по две доски.

Прибиваем по две доски

К ним, прикрутили короткую полочку петли, похожей на амбарную. К длинной полке тоже прикрепили  две доски. Важно, чтобы вторая крепилась хотя-бы на половину ширины, иначе ее вывернуть может.

Крепим петли с длинными полочками

Прикручиваем на обычные дверные петли следующую доску. Полочки находятся при этом с другой стороны. Тогда получается, что вторая часть крышки откидывается в другую сторону. Вторая доска крепится к закрепленной при помощи вспомогательного бруска. Он набивается с двух сторон на расстоянии около 15 см от края.

Как прикрепить последнюю часть крышки

Чтобы откинутая крышка не давила на петли, на первые две доски набивают дополнительный отрезок доски. Он служит опорой, при нагрузке доска не прогибается.

В откинутом виде песочница смотрится так

По опыту эксплуатации, можно сказать, что под сиденьями дети почти не играют: неудобно. Чтобы использовать эту площадь более рационально, ее можно отгородить под отсек для игрушек. Еще плюс такого решения — песка потребуется меньше.

Так крышки закрываются

В данном примере доки покрашены пропиткой, которая одновременно придает древесине цвет. Если есть желание, можно использовать обычную укрывистую краску. Только берите для древесины, для наружных работ. Иначе через пару дождей, пойдет она пузырями или потрескается. Используя краску, можно песочницу покрасить в более «девичьи» цвета., хотя пропитки тоже могут быть разного цвета, но они просто дают оттенок.

Та же модель в другом цвете

Песочница-кораблик

Для мальчишек можно сделать песочницу-лодку или корабль. Основное «тело» строится как обычно, все остальные надстройки пристраиваются к нему.

В данном варианте решено было сделать песочницу невысокой. К сбитому корпусу пристроили треугольник — нос будущего корабля. Он значительно выше основной части. Чтобы доски держались крепко, в землю вбиты на 60 см вглубь по две доски с каждой стороны. К ним и прибивались доски. В углах они тоже скреплены, но только между собой — гвоздями (били наискосок).

Как сделать песочницу-корабль

Так как перепад высот оказался значительным, с «палубы» на нос сделана лестница. Верх зашит доской, укреплены мачты.

Почти готово

Остались только отделочные работы и оснастка. Через некоторое время, решено было сделать на корме пристройку — и место, спрятаться от солнца, и поставить там ящик для игрушек. Поставили столбы из бруса, обшили вырезанной по размерам фанерой. В окончательном варианте корабль выглядел так.

Самодельная песочница-кораблик

Примерно по такой же технологии сооружен другой кораблик.

Еще один вариант песочницы для мальчишек

Как сделать качели для детей и взрослых читайте тут.

Навесы

Далеко не всегда получается поставить песочницу в полутени. Чаще ставят на солнце, а потом делают затенение — какой-то навес или зонтик. Есть немало интересных конструкций таких навесов, которые быстро и легко сделать.

Простой навес над песочницей

Самый простой в реализации пожалуй, этот навес: две стойки крепятся посередине, между ними — поперечина. Плотная тань перекидывается через поперечину и крепится к вбитым петлям.

Песочница-лодка и навес

Этот навес ненамного сложнее. Требуются четыре стойки. Они вверху соединяются планками — делают верхнюю обвязку. По размерам шьют тент и натягивают его. Крепить можно хоть кнопками, хоть декоративными гвоздями. Главное, чтобы была возможность по осени снять.

Над песочницей можно поставить настоящую крышу

Такую крышу сделать чуть сложнее. К верхней обвязке стоек крепят треугольники — стропильную систему. Их соединяют вверху продольным брусом, который правильно называется «конек» и ставят подпорки по середине. Под мягкую черепицу, которая использована в этом случае прибивают фанеру или ОСП, а сверху уже укладывают кровельный материал.

Обратите внимание еще на декор самой песочницы: по периметру вбиты/вкопаны березовые чурки, которые изнутри закрыты досками: чтобы кора отслаиваясь не попадала в песок. Довольно интересное решение.

Еще один вариант навеса

Еще один несложный козырек от солнца для песочницы. Два треугольника соединены тонкими планками. Крепятся к стойкам, только желательно стойки сделать более основательными. Для маленьких детей хватит и такого сечения, а для детворы постарше — от 4-х лет — требуется нечто более солидное — не менее 60*60 см. Для экономии можно сшить две доски  — сбить гвоздями с двух сторон. Натянуть тент труда не составит.

Крышки

Второй необходимый для песочниц атрибут — крышки. Мало того, что в песок падают листья и попадает всякий мусор, так еще и животные любят там…находится. Предотвратить посягательства на чистоту песка можно при помощи крышки. В самом простом варианте это сбитый из досок или вырезанный из фанеры щит, к которому приделаны ручки.

Крышка из досок

Чтобы не приходилось каждый раз щиты снимать и ставить, можно приделать петли, а чтобы дверцы не висели, приварите ручки, на которые они могут опираться. При откинутой крышке получится две небольшие игровые площадки. На них дети могут сидеть или строить свои песочные замки. Потому удобнее такие крышки делать из фанеры: щелей нет и по весу меньше.

Откидная крышка

Есть еще более интересная конструкция — выездная. Этот тип крышки точно делают из фанеры. Прибивают верхнюю планку так, чтобы осталась щель. В нее и вставляется лист фанеры. А чтобы противоположный конец не болтался, прибивают ножки — небольшие куски бруска.

Интересная конструкция крышки для песочницы

По-другому реализован тот же принцип в варианте на фото ниже. Он уже для тех, кто хорошо владеет плотницким искусством.

Крышка ездит на направляющих

Чертежи

Чтобы песочница своими руками строилась быстро и просто, осталось предоставить вам несколько чертежей. От них можно отталкиваться, взять за основу. Вносить коррективы можно и нужно.

Чертеж простой песочницы с размерамиПесочница с крышей — фото и чертежСборная боковинаЧертеж песочницы с навесом

Песочница — 16-375 Работа

Концепция: «У вас плохая связь, я вас не слышу»: метод проецирования личных идей на большую аудиторию через песок.

оригинальный набросок идеи



Описание: В наши дни люди используют множество форм социальных сетей и делятся своими личными мыслями с большей аудиторией, чем предполагалось. Наша цель — имитировать последствия Интернета, где информация более доступна и общедоступна, чем когда-либо. Зритель нарисует что-то, что затем будет примерно спроецировано для всеобщего обозрения. Представление о том, что информация, которую вы решите поделиться, имеет последствия, является центральной в нашем проекте. Кроме того, поскольку проекция будет лишь грубым наброском того, что было нарисовано изначально, мы подчеркиваем, что вещи, размещенные в Интернете, могут быть вырваны из контекста без всех необходимых деталей для понимания.

Проецируемый рисунок в некотором роде тщательно контролируется зрителем, который его рисует, и зависит больше от того, что он хочет, чтобы другие увидели, чем от того, что он на самом деле думает сам. Песок был выбран в качестве среды, чтобы вызвать детский эффект. В отличие от белых досок или других типов рисунков тушью, которые могут быть легче обрабатывать, песок предложит контраст между передовыми технологиями, которые люди используют в наши дни, проблемами, которые они вызывают, и гораздо более простыми днями игры в песочницах.



Темы: Этот проект связан с темой нашего курса динамического взаимодействия с объектами и материалами, когда робот рисует на песке, потенциально подобно тому, как это делает человек. Мы надеемся, что между человеком и роботом есть разница, так как это создало бы интересную дилемму, если пользователь-человек попытался направить (косвенно) робота для передачи сообщения. Легкость песка в сочетании с роботизированной жесткостью робота создавали то, что могло быть деликатным движением.



Решения по дизайну: Деталь будет состоять из 2 песочниц, одна размером 2×2 фута, расположенная на столе, и другая размером 6×6 футов, стоящая на земле с другой стороны стола. , видимо, но вне досягаемости для зрителей. Меньшая песочница будет окружена барьерами высотой около 1 фута с трех сторон (исключая сторону, обращенную к зрителю), чтобы другие зрители, которые не рисуют, не могли легко видеть то, что они рисуют, но достаточно короткие, чтобы рисующий зритель все еще мог видеть. см. большую песочницу на другой стороне. Каждая песочница наполнена мелким сухим песком, напоминающим то, с чем мы играли в песочницах в детстве. Рядом с меньшей песочницей на столе есть две кнопки. Одна кнопка помечена как «отправить», а другая помечена как «очистить». Кнопка «Отправить» предложит роботу имитировать изображение, нарисованное в большой песочнице, а кнопка «Очистить» очистит как меньшую, так и большую песочницу, используя грабли широким движением. Наверху также будет веб-камера, которая будет снимать изображение на песке.

Он будет установлен примерно в трех футах над песочницей, чтобы у зрителя было достаточно места для перемещения вокруг и над песочницей, но достаточно близко, чтобы песочница занимала как можно большую часть поля зрения камеры. В меньшей песочнице будут две световые полосы, идущие вдоль каждой из двух соседних сторон, чтобы создать эффектную и резкую тень, чтобы камера лучше улавливала формы, нарисованные на песке. Что касается качества света, мы стремимся к яркому дневному свету, но это зависит от наличия световых полос этого цвета. В большей песочнице будут три рельса и металлическая палочка, чтобы писать на песке. Три направляющие дают механизму волочения 3 степени свободы. Таким образом, он может рисовать более одной непрерывной линии.



Пользователь может использовать свой палец, чтобы рисовать в поле «отправитель» (меньшем). Как только они будут удовлетворены, они могут нажать кнопку «Отправить». Как только это происходит, веб-камера захватывает изображение через OpenCV, и соответствующее поле «приемник» (большее) на другой стороне барьера начинает рисовать захваченное изображение. Пользователь также может нажать кнопку «Очистить», и металлический стержень пронесется по песку, чтобы выровнять его. Эта двухблочная система позволяет одному зрителю рисовать и проецировать, в то время как многие другие зрители могут наблюдать за процессом.



Что касается физических компонентов самого произведения, мы собираемся использовать более детскую песочницу, чтобы вдохновить пользователя чувствовать себя комфортно, рисуя на песке. Это большая деревянная песочница (может быть красная/состаренная краска), наполненная светлым, сухим, однородным песком. Больший блок (5’x5’ или 6’x6’) в идеале будет идентичен персональному блоку, только больше.



При «отправке» большая единица очищается, а затем начинает рисовать заново. Это означает, что он не распознает старые линии и вместо этого обрабатывает каждый рисунок как совершенно новый. Система очистки не обязательно отделена от стилуса для рисования, но мы надеемся, что сможем использовать ось Z для использования рельса в качестве механизма очистки.

Робот сможет двигаться по оси z, но имеет только две настройки: «вверх» или «вниз», которые обозначают, рисует робот или нет. Другими словами, рисунок робота не сможет рисовать на разной глубине, а только простыми линиями. Однако линия не обязательно должна быть непрерывной.



Мы надеемся получить «грубый набросок» на выходе, который выдает робот. Это связано с тем, что вещи, размещенные/написанные удаленно, не могут перевести/передать так много вещей, как разговор лицом к лицу (например, тон, контекст и т. д.). Робот будет игнорировать линии определенного размера, так как они слишком маленькие и тривиальные, и вместо этого сосредоточится только на основной части того, что есть. Он также попытается сделать предположение о том, что представляет собой данное изображение, соединяя линии, которые близки за порогом.

базовый эскиз проекта из двух частей важные примечания: освещение теперь встроено в коробку, система рисования осуществляется через плоттер с ЧПУ

Материалы:

• Песок
• Веб-камера — базовая веб-камера Logitech
• Ленточные светодиоды
• Деревянные ящики
• Ардуино
• Шаговые двигатели
• Направляющие



Вехи:



демонстрация концепции:
	Мы хотим иметь робота, который может рисовать (не обязательно на песке) простое изображение (может быть, просто геометрическую фигуру, которую мы жестко запрограммируем) для демонстрации концепции. Это будет похоже на механизм лазерного резака. После этого мы интегрируем OpenCV и будем работать над двумя модулями, которые смогут эффективно взаимодействовать друг с другом. Нам также нужно будет спроектировать реальную вещь, которая рисует песок, и решить, какой эффект мы хотим создать с ее помощью.
исходно-конструкторская документация:
	В дополнение к прогрессу, достигнутому после проверки концепции, мы хотим иметь диаграммы для нашего механизма рисования, общий план кода и подтвержденный список частей.
анализ критического пути:
	Мы стремимся иметь запланированный план сборки с конкретными датами для каждого компонента (песочница, механизм рисования, кодирование и т. д.).
фаза 1 прототип:
	Наш прототип фазы 1 будет состоять из одного полного узла. Это включает в себя песочницу, робота для рисования, еще одну песочницу для рисования робота для рисования, компонент OpenCV и бесшовную программную интеграцию всех частей. Это будет почти завершенная работа, за исключением аспекта коммуникации. Как только мы создадим один, построить второй будет просто, и знания можно будет использовать повторно. Единственная следующая задача — связать второй узел с первым после его создания, чтобы они могли работать вместе как сплоченная система.
Фаза 2 прототип:
	Наш прототип фазы 2 будет состоять из обоих рабочих узлов. Он будет включать в себя любые изменения для устранения проблем, выявленных в прототипе фазы 1.



Приложение



1. Что такое рубрика визуальной интерпретации? Например, как бы вы

  инструктировать человека рисовать палочкой, основываясь на том, что он видит?

Я бы посоветовал человеку искать тени на песке, отбрасываемые светом. Эти тени должны стать основой линий, которые должна рисовать машина (или, в данном случае, человек). Это могут быть линии или точки, в зависимости от того, какое входное изображение. Конкретная реализация будет варьироваться в зависимости от нашего тестирования, например. чувствительность веб-камеры, OpenCV, резкость света, резкость теней, зернистость песка. Если разрешение изображения слишком низкое, или OpenCV не может захватывать четкие изображения, или лучший свет, который мы нашли, не имеет желаемой резкости, или самая мелкая зернистость песка недостаточно мелкая, мы можем настроить машину, чтобы игнорировать тени определенного меньшего размера, будь то эти аномалии из-за крупности песка, низкого разрешения изображения или самого OpenCV и т. д. Итак, в зависимости от нашей конкретной реализации и материалов, которые мы можем в конечном итоге закупить, я бы проинструктировал человек, чтобы рисовать палкой соответственно. В лучшем случае человек должен имитировать входное изображение, хотя детали и особенности линий будут различаться в зависимости от наших материалов и испытаний.



2. Как зрителю предлагается сценарий?

Поскольку форма произведения состоит из большой песочницы размером 6 на 6 футов с очень непривлекательными и промышленно выглядящими рельсами, пересекающими ее, а также очень привлекательно выглядящего стола с песочницей 2 на 2 дюйма, зритель косвенно определяется доступностью компонентов произведения. Поскольку большая песочница имеет металлические перила, расположенные по всему ее отверстию, она недоступна. Тем не менее, меньшая песочница легко доступна, она размещена на столе с подсветкой и веб-камерой над ней, что четко указывает на какой-то ввод.



3. Какие инструменты предоставляются зрителю для рисования?

Вьюверу не предоставляются инструменты для рисования. Как упоминалось ранее, доступность, освещение и веб-камера маленькой песочницы четко указывают на вход. Отсюда пользователь может легко догадаться благодаря веб-камере, что изображение должно быть каким-то образом помещено в маленькую песочницу. Далее они могут логически заключить, что изображения можно рисовать на песке. В отсутствие инструмента они могут предположить, что использование рук — правильный способ ввода.



4. Как вы будете ограничивать сложность ввода или нет?

Мы не ограничиваем сложность ввода, потому что посетитель получает удовольствие от просмотра того, как машина интерпретирует его нарисованные изображения. В зависимости от реализации, такой как чувствительность веб-камеры, работа OpenCV, резкость света, резкость теней, зернистость песка, изображение, нарисованное машиной, скорее всего, не будет точным воспроизведением пользовательского ввода. Таким образом, просмотр сходств и различий в изображениях должен доставлять пользователю удовольствие.

,

5. Какова скорость рисования (в мм/сек)?

Скорость рисования будет 70 мм/сек, так что это не слишком медленно, чтобы пользователю не стало скучно.



6. Сколько секунд потребуется для воспроизведения репрезентативного изображения?

Опять же, это зависит от размера входного изображения. Изображение должно масштабироваться до входного изображения, поэтому оно должно быть в 3 раза больше. Конкретный размер зависит от того, что рисует пользователь.



7. Насколько зритель уверен, что человек видит результат?

Зритель уверен, что видит результат, потому что большая коробка находится прямо перед ним. Кроме того, другие могут видеть коробку, потому что большая коробка очень большая.



8. Напоминает ли это факсимильный аппарат? (Транзакционный, отложенный, перекодированный.)

Нет, потому что выходное изображение, скорее всего, не будет точной копией исходного изображения. Он также выполнен песком, а не бумагой и тушью. Задержка также, скорее всего, больше, чем у обычного факсимильного аппарата. Это также не метод отправки сообщения одному человеку, а скорее проекция изображения на мир (отсюда и размер окна гораздо большего размера). Единственное сходство в том, что передается изображение.



Этот удивительный станок с ЧПУ рисует с помощью магнитов.

Саймон Серенсен построил эту прекрасную машину для рисования песком с ЧПУ, вдохновленную Сизифовым «столом для кинетического искусства».

Многие автоматизированные станки следуют тем же принципам работы, что и станки с ЧПУ на протяжении нескольких десятилетий. 3D-принтеры, лазерные резаки, плазменные резаки, перьевые плоттеры, гидроабразивные машины, промышленные швейные машины и другие работают одинаково, с шаговыми двигателями или серводвигателями, перемещающими инструмент по рельсам по двум или более осям. Если вы понимаете, как они работают, вы можете создавать всевозможные интересные машины. Саймон Соренсен с канала RCLifeOn на YouTube использовал эти знания и применил их к этой удивительной машине для песочного искусства с ЧПУ, которая может рисовать узоры с помощью магнитов.

Проект Серенсена был вдохновлен фантастическим «Кинетическим художественным столом» Сизифа, успешно запущенным на Kickstarter несколько лет назад. Эта машина содержала большую песочницу с металлическим шарикоподшипником, который вращался с помощью магнита под столом. Когда мяч движется, он создает узоры на песке, как в японском саду каресансуи. Ранее нарисованные узоры можно «стереть», просто проведя по ним спиралью. Машина Серенсена работает точно так же и способна создавать действительно красивые рисунки песком. Он делает все это автоматически и может быть запрограммирован на циклическое переключение различных шаблонов для бесконечного развлечения.

Круглый стол с песком был сделан из дешевой древесно-стружечной плиты, которую Соренсен покрасил в темно-коричневый цвет, чтобы немного приукрасить. Внешняя стена была сделана из плоских кусков дерева, вырезанных лазером, которые затем были покрыты толстой грубой веревкой, которую можно было бы увидеть на пиратском корабле. Под столом находится простой двухосевой станок с ЧПУ, который был построен с использованием обычных компонентов 3D-принтера (восстановленных из Creality CR-10S), таких как отрезки алюминиевого профиля, которые действуют как линейные рельсы. Блок питания и универсальная плата контроллера RAMPS также установлены под столом.

Вместо инструментальной головки станка с ЧПУ установлен сильный магнит. Этот магнит тащит вокруг шарикоподшипника на столе. Соренсену пришлось много экспериментировать, чтобы найти материал поверхности и тип песка, которые давали бы четкие линии и минимальное количество шума.
