Как собрать и разобрать диван-аккордеон — схема сборки: механизм трансформации

Содержание

1. Особенности системы раскладывания аккордеона
2. Плюсы и минусы
3. Особенности механизма трансформации
4. Сборка и подготовка к использованию
5. Пошаговая инструкция
6. 4 этапа разборки дивана-аккордеона для его перевозки
7. Полезные советы
8. Материалы и инструменты для сборки конструкции

Особенности системы раскладывания аккордеона

Диваны-аккордеоны распространены и их легко найти в магазине. Конечно, они менее популярны, чем сами книги, но тем не менее считаются одними из тех, которые достаточно просты в использовании и оформлении. Механизм трансформации очень прост, и такой диван можно сделать даже самостоятельно от начала и до конца, ведь здесь не используются сложные металлические элементы для раскладывания, как в той же популярной книжке.

Современная классификация диванов

Механизм дивана аккордеон

Итак, система раскладывания или трансформации «гармошка» представляет собой следующий механизм: диван имеет три мягкие секции и раскладывается по принципу гармошки.

Его элементы соединяются между собой при помощи специальных петель, прочно закрепленных на раме. Одна из секций – это сиденье, а две другие в сложенном состоянии – спинка. Я имею в виду, получается как бы двойник. При раскладывании нужно отодвинуть сиденье вперед, за ним вытянется сначала часть спинки, затем вторая. Таким образом, диван становится просторным местом для сна. Кровать не будет иметь кривых или провисов, она мягкая и удобная. Конечно, эти условия выполняются только при использовании качественных моделей мебели.

Диван-кровать прост в использовании, очень надежен и может использоваться каждый день

Сложить диван тоже не сложно, достаточно вернуть все секции в исходное положение. Предыдущие диваны-гармошки были достаточно тяжелыми и громоздкими, а современные модели легко складываются и раскладываются. И с этой задачей теперь может справиться даже физически слаборазвитый человек или ребенок.

Красивый диван-гармошка

На заметку! Интересно, что именно аккордеон послужил прототипом для названия способа трансформации этого дивана, так как напоминает складывание мехов этого музыкального инструмента.

Обычно каркас такого дивана делают из металла, так как этот материал вполне способен обеспечить долгий срок службы изделия, его надежность и прочность. Сама кровать будет иметь деревянный каркас (например, простыни), который закреплен на металлическом каркасе.

Диван-аккордеон

Аккордеонный диван на деревянной конструкции

Плюсы и минусы

Итак, мы открыли механизм раскладывания этого вида мебели. Однако не мешало бы изучить достоинства и недостатки этого дивана. К преимуществам можно отнести следующие аспекты.

1. Стойкость и высокая надежность всей конструкции. Этот механизм трансформации был и остается одним из тех, которые могут служить долгие годы без нареканий. Даже в случае поломки такой диван легко ремонтируется, для этого не нужно покупать какие-то специальные приспособления или механизмы.
2. Легкость трансформации. Такой диван легко раскладывать и складывать. Нет никакой сложности в том, чтобы просто увеличить рамку, а после использования сложить ее и вернуть первоначальный вид.

   Фото и размеры дивана-гармошки

3. Легкость ремонта. Выше уже было сказано, что механизм раскладывания можно легко поправить в случае поломки, но также легко и перетянуть обивку дивана, если возникнет такая необходимость. Если диван начинает скрипеть, причина появления неприятного звука часто кроется в отсутствии смазки в деталях механизма трансформации. Просто смазав все петли, можно избавиться от скрипа. Если причина в сломанной деревяшке, часто достаточно заменить поврежденный лист новым или приклеить его.
4. Наличие места для хранения. Аккордеоны часто (но, к сожалению, не все) имеют ящики для хранения постельных принадлежностей и других вещей. Они позволяют освободить место в шкафах и в квартире в целом.
5. Сокращение пространства. Аккордеоны можно ставить прямо у стены, не оставляя пространства между ней и мебелью, как в случае с книгами и еврокнижками.

   Как правильно выбрать диван-книжку

6. Большое количество размерных вариаций. Аккордеоны могут быть большими или маленькими и могут использоваться для сна как взрослыми, так и детьми. Есть и очень маленькие изделия, которые подходят для комнат скромных размеров.

   Диван-кровать аккордеон имеет множество преимуществ, когда речь идет о трансформации мебели

Но у аккордеона есть и свои недостатки. Зачастую они не являются причиной отказа от покупки такого дивана, но могут сыграть немаловажную роль в выборе модели.

1. Этот диван раскладывается вперед, а значит, перед ним должно быть много свободного места.
2. Отсеки для хранения аккордеона маленькие. Так что не рассчитывайте, что на диван можно сложить много вещей.
3. Диван может со временем оставлять следы на полу, если он постоянно раскладывается. Но здесь многое будет зависеть от типа пола.
4. Спинка дивана часто кажется очень массивной и громоздкой; не забывайте, что она получается двойной из-за особенностей механизма складывания.

Диваны с механизмом аккордеон

Уютные диваны

Особенности механизма трансформации

По принципу работы механизма раскладной диван-аккордеон можно сравнить с натяжной гармошкой или баяном. Его конструкция состоит из трех блоков, которые состоят из металлического или деревянного каркаса. Его заполняют деревянными рейками, расставленными на расстоянии друг от друга.

Спальное место состоит из двух блоков. Пластины в них имеют максимальное расстояние друг от друга. Третья рама служит сиденьем. В то же время он удлиняет жилую площадь, когда диван разложен. Эта часть мебели получает большое напряжение, поэтому рейки здесь располагают максимально близко.

В сложенном виде два основных блока плотно прилегают друг к другу, образуя спинку. Они перпендикулярны сиденью. Чтобы быстро разложить диван-гармошку, сиденье необходимо снять. Он потянет за собой всю конструкцию. В сложенном виде диван не занимает много места и выглядит миниатюрно.

Механизм «аккордеон» можно встретить в следующих вариантах:

1. Прямой диван. В нем 3 посадочных места и 2 двухъярусные кровати. Подходит для помещений с небольшой площадью. Складывается вперед.
2. Кресло-кровать. Небольшой размер, рассчитан на одного человека.
   Используется как постоянное или временное место для сна.
3. Угловой диван. В разложенном виде имеет большое спальное место за счет конструкции, состоящей из прямого и стационарного блоков. Больше подходит для просторных гостиных.

Правильно

Кресло-кровать для одного человека

Угловой

Как раскладывать диван с механизмом «гармошка»: Для начала нужно слегка приподнять сиденье до щелчка, указывающего на блокировку предохранителя. Также сиденье сильно тянется к себе до тех пор, пока блоки не создадут ровную поверхность.

Сложить диван-гармошку тоже несложно. Для этого нужно проделать действия в обратном порядке:

1. Сиденье встает на место. Это приводит к тому, что кровать поднимается и становится спинкой.
2. Слегка приподнимите нижний блок, пока не услышите щелчок. Диван полностью раскладывается.

При правильно собранной конструкции процесс проходит очень быстро и легко. Если диван-гармошка не раскладывается и не складывается, это говорит о том, что изделие было собрано неправильно.

Сборка и подготовка к использованию

Собрать диван-гармошку самостоятельно совсем несложно. Также многие любители делать изделия своими руками отмечают, что сделать такой диван проще простого по сравнению с другими моделями. Для оформления такой модели необходимо запастись металлическим каркасом, панелями или ДСП, обивочным и наполнительным материалом, а также крепежными элементами. Что касается сборки купленного дивана, то здесь тоже нет ничего сложного.

Трансформация механизма

Пошаговая работа, чтобы легко было собрать диван-гармошку

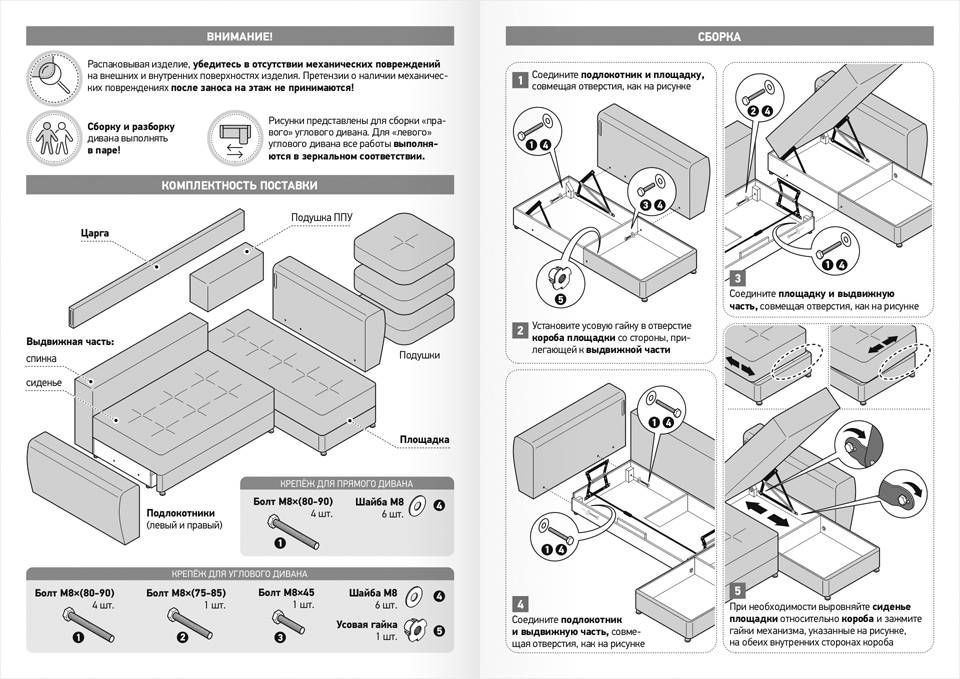

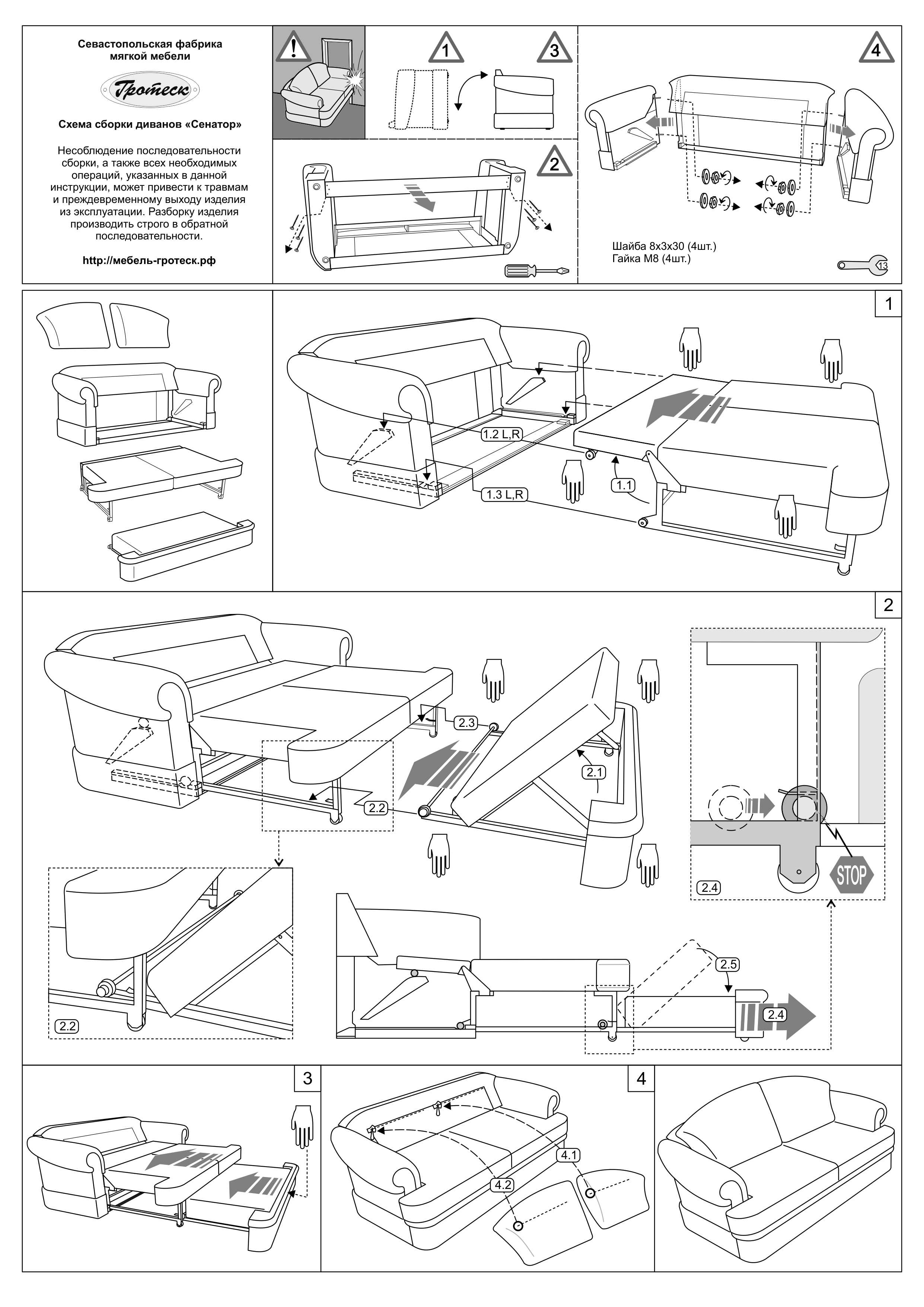

Вместе с деталями мебели идет обязательная инструкция, следуя пошаговой инструкции, вы сможете очень быстро собрать эту модель дивана. Конечно, варианты конструкции могут немного отличаться в зависимости от подвида дивана, но в целом технология остается неизменной.

Подсказка! Собрать любой предмет мебели в одиночку непросто. Тогда лучше пригласить помощника для сборки гармошки.

Прямой диван-аккордеон

В целом весь процесс строительства можно разделить на два этапа:

• конструкция рамы;
• сборка спальных элементов.

Давайте рассмотрим пошаговый процесс сборки одной из моделей дивана-гармошки.

Шаг 1. Как правило, такой диван доставляется из магазина в частично разобранном виде. То есть подлокотники, матрац и каркасная конструкция с собранным механизмом трансформации будут привезены отдельно. Первым делом необходимо распаковать диван и освободить его от упаковочных элементов.

Такие диваны обычно доставляются в частично разобранном виде

Шаг 2. Далее нужно взять каркасную часть и развернуть ее, раздвигая до полного раскрытия.

Рамная часть расширяется

Шаг 3. Далее следует уложить матрас на поверхность каркаса. Он оснащен специальными ремешками на липучках, которые помогут надежно зафиксировать его на каркасной части.

Стек матрас

Доступны специальные ремешки на липучке

Шаг 4. Лентами-липучками нужно зафиксировать матрас на каркасе. Для этого обязательно нужно закрепить его на основании рамы в складках матраса, а также зафиксировать матрас по краям рамы. Вы должны использовать все липучки; только так можно добиться надежной фиксации мягких тканей.

Крепление матраса к каркасу

Процесс подтверждения

Важно правильно зафиксировать мягкую часть

Шаг 5. Теперь следует приступить к установке подлокотников. Для этого процесса необходимо снять фиксирующие и регулировочные элементы подлокотников основной рамы по бокам, а также вынуть из упаковки прилагаемые аксессуары. Также вам понадобится ключ на 10.

Фиксирующие и регулировочные элементы подлокотников сняты с основной рамы

Аксессуары в комплекте

Шаг 6. Необходимо установить и закрепить кронштейны на подлокотниках дивана в специально отмеченных местах.

Монтажные кронштейны

Шаг 7. Когда все кронштейны закреплены на подлокотниках, нужно вставить их в специальные пазы трансформации.

Далее вставляются подлокотники

Их необходимо вставлять в специальные слоты для трансформации

Шаг 8. Подлокотники также имеют пластиковые разъемы. Их требуется положить на спинку дивана. Они помогут еще больше сблизить подлокотники.

Установка спинки дивана

Шаг 9. Теперь нужно передвинуть диван в такое положение, чтобы можно было дотянуться рукой до регулировочного барашка, расположенного между подлокотником и кроватью.

Вы должны добраться до подходящего ягненка

Шаг 10. Далее большой палец следует сжать до упора. Диван полностью собран, осталось только проверить его трансформируемость и, если все хорошо, поставить его на выбранное место в квартире.

Баранина выжата до конца

Рассмотрим более сложный вариант сборки, где также необходимо дополнительно собрать механизм трансформации.

Шаг 1. В этом случае необходимо предварительно закрепить специальные кронштейны на боковых стенках подлокотников. Крепление осуществляется с помощью болтов, винтов и шайб.

Крепление кронштейнов к подлокотнику

Болты используются для фиксации

Шаг 2. Теперь можно собрать каркас. Требуется установить маленькие и большие скобы, зафиксировав их винтами и гайками, а также установить на механизм трансформации специальные флажки.

Сборка каркаса дивана

Шаг 3. После этого нужно установить пружины на кронштейн механизма, а затем заглушки на тяги.

Установка пружины и заглушки

Шаг 4. После этого, когда основная часть дивана собрана, можно установить подлокотники, прикрутив их к основанию дивана гайками.

Подлокотники установлены

Шаг 5. Осталось только установить спинку дивана и вуаля, изделие можно использовать. Главное перед использованием протестировать его и убедиться в исправности механизма складывания.

В конце спинка дивана установлена

Пошаговая инструкция

Как собрать диван-гармошку утром и расставить вечером? Этот процесс может сбивать с толку, но, повторив процедуру несколько раз, вы легко сможете делать это каждый день.

При виде дивана-гармошки, как он раскладывается – первый вопрос, который возникает в голове у многих. Начнем с развертывания:

1. Удерживая обеими руками нижнюю часть сиденья, поднимите его вверх до щелчка предохранительного механизма.
2. Потяните систему на себя во время движения задним ходом. Спинка развернется, блоки станут единой плоской поверхностью.

Как сложить спинку дивана-гармошки:

1. Удерживая нижний край сиденья, толкните или поверните его в сторону спинки, чтобы механизм трансформации сложился в исходное положение.
2. Поднимите сиденье до щелчка, чтобы предохранитель встал на место и диван не развалился сам по себе.

Важно! Узнайте, как правильно складывать раму, чтобы избежать проблем с эксплуатацией.

Поднять и перетащить широкий диван будет сложно, поэтому при покупке обратите внимание на наличие колесиков на сидении. Тогда достаточно будет запустить первый модуль, положить его на землю, раскатать до полной ровности.

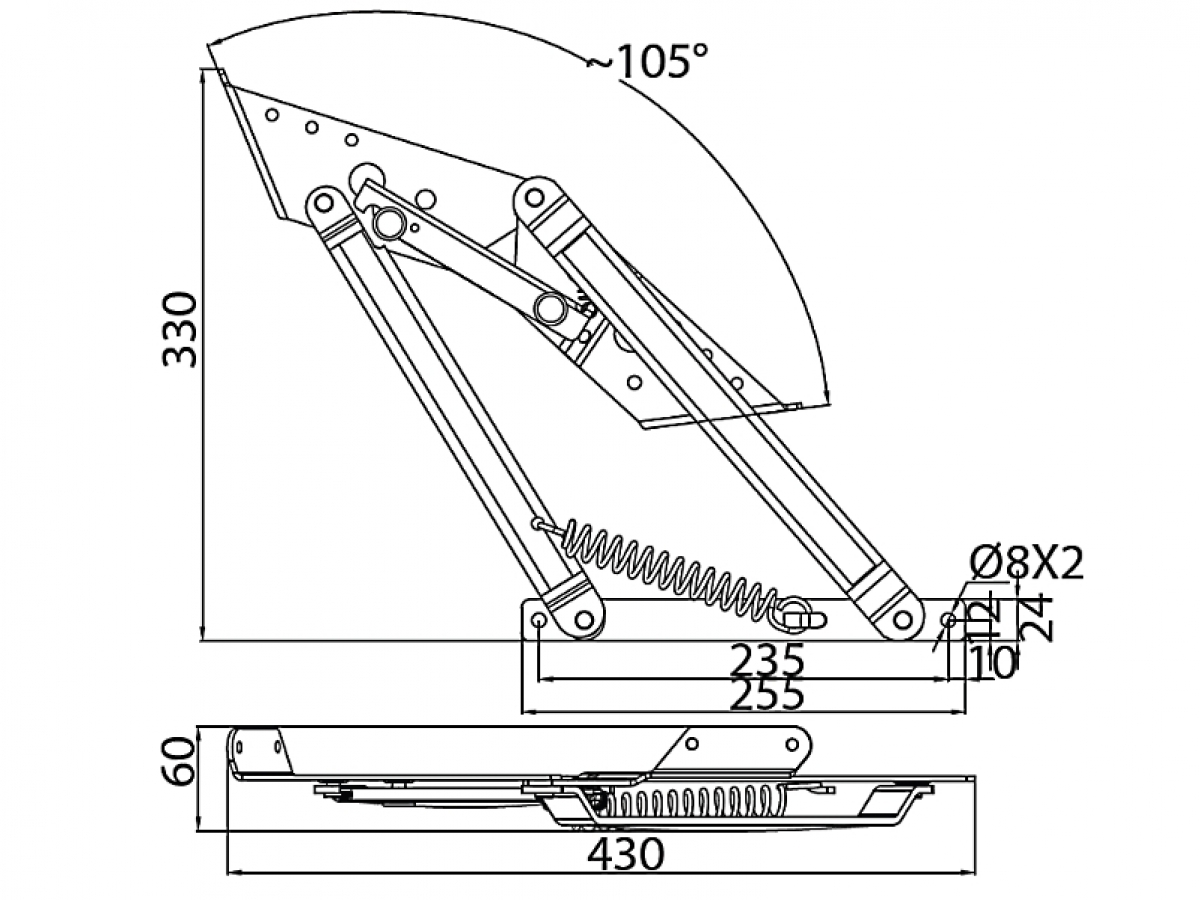

На фото схема трансформации механизма дивана

Важно! Некачественные жесткие диски царапают паркет и ламинат; замените их силиконовыми или резиновыми аналогами, чтобы не портить напольное покрытие при каждом раскладывании дивана. Также на пути раскладывания гармошки лучше убрать ковры, коврики.

Если механизм работает исправно, разборка и сборка дивана-гармошки не вызовет затруднений. Любое застревание, затруднение указывает на неправильный монтаж или проблемы с конструкцией. Чаще всего страдают:

• Колеса. Вы заметили, что со временем устройство начало глючить? Проверь, поменяй маленькие колеса, должно помочь.
• Фурнитура для ламелей. Бронированные бюстгальтеры не влияют на возможность выдвигать диван, но вызывают дискомфорт во время сна. Заменить их несложно, достаточно купить необходимое количество в мебельном магазине, заменить испорченные.
• Петли рамы. Они являются самым подвижным элементом. Часто достаточно подтянуть болты, быстро смазать (повторять это каждые 6-12 месяцев), чтобы каркас можно было снова использовать. Сломанную петлю, которая больше не работает, нужно будет купить и полностью заменить.
• Рамки. Некачественные сварные швы, использование некачественного материала вызывает изгибы, трещины и другие поломки. Элемент можно выпаять или заказать новый.

4 этапа разборки дивана-аккордеона для его перевозки

Для разборки понадобится рожковый ключ (часто есть в комплекте дивана), плоская отвертка. И не забудьте заранее подготовить уже описанные выше упаковочные материалы.

1. Начните с размещения дивана в центре комнаты для комфорта. Снимите крышку, с помощью гаечного ключа открутите винты сзади (соедините стороны).
2. Боковые части можно снять и упаковать отдельно.
3. Затем вытащите головку из пазов и положите тройную рамку на коробку. Сиденье должно подняться, под ним вы увидите крепления. Смело снимайте его и вынимайте коробку с одеждой. Если в вашей конструкции предусмотрены зажимы, будьте очень осторожны!
4. Упакуйте коробку отдельно.

На этом можно остановиться подробнее, так как основная часть теперь находится в сложенном положении; можно сделать без разборки. Если есть сложности со снятием этой детали, нужно снять мягкую часть каркаса, затем отделить сразу по три секции, снять изголовья и ножки.

На этих этапах неопытный человек может легко повредить изделие, будьте осторожны. Поэтому рекомендуем, если будете действовать самостоятельно, не рисковать и придерживаться «метода неполной разборки.

Полезные советы

Собирая диван-гармошку самостоятельно, следует вооружиться некоторыми полезными советами.

• Если вы не можете разложить или сложить диван, значит, он был неправильно собран; вам придется «исправлять ошибки».
• Такую мебель лучше собирать с помощником. В этом случае работа будет быстрее и легче.
• Не беритесь за сборку мебели с механизмом «аккордеон», если ничего в этом не понимаете, вызовите мастера, чтобы случайно не испортить диван.
• Для сборки используйте только качественные и надежные инструменты, которые не подведут в ответственный момент.
• Если вы делаете деревянную мебель самостоятельно, не забудьте перед началом всех работ обработать ее антисептическими составами.

Видеоинструкция по сборке дивана представлена ​​ниже.

Благодаря своим компактным размерам и высоким эксплуатационным характеристикам диван с механизмом аккордеон пользуется большой популярностью. Эта модель трансформируется в просторное место для сна, что делает ее идеальной как для гостиных, так и для детских комнат.

При необходимости мягкую мебель можно переносить из комнаты в комнату. Знать, как собрать диван-гармошку, не составит труда.

Модель имеет простой дизайн, с которым справится каждый мужчина без особых усилий.

Материалы и инструменты для сборки конструкции

В открытом доступе есть множество схем и чертежей, с помощью которых сборка дивана с механизмом трансформации «гармошка» будет намного проще. Нужно лишь подставить его габариты, которые определяются исходя из площади помещения и отведенного под изделие места. Кроме того, учитываются размеры спального места. Перед выбором схемы рекомендуется определиться с дизайном изделия.

Опорой для матраса может быть каркас, оснащенный металлическими листами или волокном и деревом. Создать диван-гармошку своими руками из металлического каркаса без определенных навыков сложно. Поэтому чаще всего домашние умельцы выбирают вариант из дерева. Изделие, выполненное в деревянном каркасе, имеет следующие детали:

• мягкий матрас, состоящий из 3-х элементов: передняя и задняя части спинки, сиденье;
• 2 подлокотника;
• ребра жесткости, соединяющие боковые стенки сзади;
• ящик для хранения постельного белья, подушек, одеял;
• колеса;
• направляющие, которые позволяют толкать конструкцию.

Создавая схему будущей мебели, мастер должен учитывать ряд моментов:

1. Форма подлокотников: прямая или сложная. Также важно решить, будет ли изделие мягким или жестким.
2. Высота спинки в разложенном состоянии.
3. Наличие или отсутствие ящика для одежды на колесиках.

На основе схемы создается чертеж. Укажите размеры каждой детали. Также на этом этапе определяются характеристики материала и его количество.

Для мебели стандартных размеров вам потребуются:

• подлокотники: ДСП (2,5 см) или фанера (1 см) для каркаса, дерево сечением 2,5 х 5 см, оргалит;
• фанера для фасада;
• каркас для спального места – ДВП или дерево;
• доски для каркаса ящика для одежды и ДВП для дна;
• поролон;
• усиления – ДВП или фанера;
• саморезы;
• доски для направляющих;
• механизм трансформации, размер которого должен соответствовать высоте матраса;
• гайки и болты;
• обивочный материал;
• универсальный или мебельный клей;
• кронштейны для колес и петли.

Также понадобится плоская отвертка, ключи на 10, 12, 13, 14, отвертка, дрель, линейка, карандаш, рулетка, молоток, ножницы, скобы. Для изготовления чехлов вам понадобится швейная машинка.

Бюстгальтеры

Аксессуары и материалы

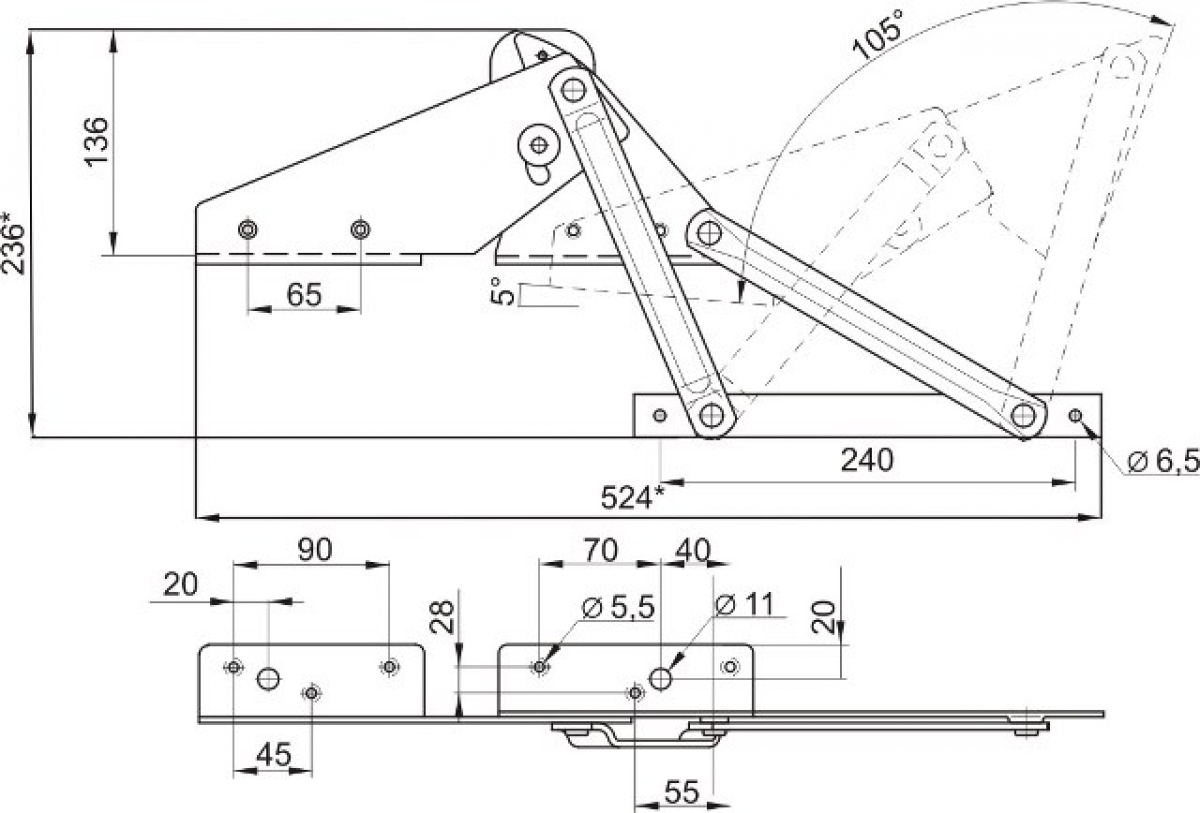

Механизм трансформации

Компоненты (править

Источники

• https://mebel-expert. info/gotovaja-mebel/sborka-mebeli/kak-sobrat-divan-akkordeon-shema-sborki
• https://maslo-5w30.ru/dom/divan-akkordeon-svoimi-rukami-chertezhi-i-shemy-sovety-na-vse-sluchai-zhizni
• https://mebelarity.com/divany/kak-sdelat-divan-akkordeon-svoimi-rukami/
• https://mebel-furnitura-omsk.ru/v-gostinoj/kak-sobrat-divan-akkordeon.html
• https://house-help.info/kak-sobrat-divan-akkordeon-foto-kak-razobrat-mehanizm-podrobnaya-shema-sborki-i-raskladki/
• https://ectrl.ru/remont-i-dizajn/divan-akkordeon-svoimi-rukami.html
• https://design-homes.ru/idei-dlya-doma/divan-akkordeon
• https://NedvijDom.ru/gostinnaja/divan/divan-akkordeon-svoimi-rukami-shag-za-shagom.html
• https://mebelion-nn.ru/kresla/kak-sobrat-divan-akkordeon.html
• https://infomebli.ru/gostinaya/divan/akkordeon-kak-sobrat.html
• https://mblx.ru/mjagkaja/kak-izgotovit/1134-sobrat-divan-akkordeon.html
• https://mebel-sovet.ru/divany/kak-izgotovit/1180-kak-sobrat-akkordeon

Как собрать диван-аккордеон — схема сборки, пошаговые инструкции!

Диван был и остается практически незаменимым предметом интерьера в любой квартире и любом доме. Он является и местом отдыха, и местом, где можно посидеть с друзьями, и местом для сна, особенно в современных малогабаритных квартирах, а также часто служит дополнительным спальным местом для гостей.

Именно поэтому важно выбирать для дома раскладную вариацию. Сейчас существует много разновидностей диванов, которые отличаются по типу раскладывания. Одна из самых популярных моделей – диван-аккордеон. Он достаточно удобный в раскладывании, но имеет и свои особенности.

Собрать его вполне можно самостоятельно, не прибегая к помощи сборщиков, несмотря на кажущуюся сложность механизма трансформации. Как собрать диван-аккордеон? Схема сборки и ее технология представлены в данном материале.

Как собрать диван-аккордеон — схема сборки

Содержание статьи

• Особенности системы раскладывания аккордеона
• Плюсы и минусы
• Подвиды аккордеонов
• Материалы
• Сборка и подготовка к использованию
  • Видео – Сборка дивана-аккордеона (3 части)

Особенности системы раскладывания аккордеона

Диваны-аккордеоны широко распространены, и их легко отыскать в магазине. Конечно, они менее популярны, чем те же книжки, но, тем не менее, считаются одними из тех, которые достаточно легко использовать и раскладывать. Механизм трансформации очень прост, и такой диван можно сделать даже самостоятельно от начала и до конца, потому что тут не используются сложные металлические элементы для раскладывания, как у той же популярной книжки.

Современная классификация дивановМеханизм к дивану-аккордеону

Итак, система раскладывания или трансформации «аккордеон» представляет собой следующий механизм: диван имеет три мягких секции и раскладывается по принципу гармошки. Его элементы соединяются между собой при помощи специальных петель, крепко зафиксированных на каркасе. Одна из секций – это сидение, а две других в сложенном состоянии представляют собой спинку. То есть она получается как бы двойной. При раскладывании нужно выдвинуть сидение вперед, за ним потянется первая часть спинки, далее – вторая. Таким образом, диван превратится в просторное место для сна. Ложе не будет иметь изгибов и перепадов, оно получается ровным и удобным. Конечно, данные условия соблюдаются только при использовании качественных моделей мебели.

Раскладной диван с выкатным механизмом прост в обращении, он является очень надежным и может использоваться ежедневно

Сложить диван тоже не сложно – достаточно вернуть все секции в изначальное положение. Ранее диваны-аккордеоны были достаточно тяжелыми и громоздкими, но современные модели легко складывать и раскладывать. И с этой задачей сейчас справится даже физически слабо развитый человек или ребенок.

Красивый диван-аккордеон

На заметку! Интересно, что именно инструмент аккордеон и послужил прототипом названия для способа трансформации данного дивана, так как напоминает сложение мехов этого музыкального инструмента.

Обычно каркас такого дивана выполняется из металла, так как этот материал в полной мере способен обеспечить длительный срок эксплуатации изделия, его надежность и прочность. Само же ложе будет иметь деревянный каркас (например, ламели), который зафиксирован на металлической раме.

Диван-аккордеонДиван-аккордеон на деревянном каркасе

Плюсы и минусы

Итак, с механизмом раскладывания мебели такого типа мы разобрались. Однако не мешало бы изучить достоинства и недостатки этого дивана. К преимуществам можно отнести следующие аспекты.

1. Прочность и высокую надежность всей конструкции. Этот механизм трансформации был и остается одним из тех, которые без нареканий способны служить долгие годы. Даже при поломке такой диван легко починить, для этого не нужно покупать какие-то специальные приспособления или механизмы.
2. Простота трансформации. Разложить и сложить такой диван легко. Нет никаких сложностей в том, чтобы просто раздвинуть конструкцию, а после использования снова сложить и придать ей первоначальный вид.

   Фото и размеры дивана-аккордеона

3. Простота ремонта. Выше уже было сказано, что механизм раскладывания легко поправить в случае его выхода из строя, но и перетянуть обивку дивана тоже просто, если возникает такая необходимость. Если же диван начинает скрипеть, то причина появления неприятного звука часто кроется в отсутствии смазки на деталях механизма трансформации. Всего лишь смазав все шарниры, можно избавиться от скрипа. Если же причина кроется в поломанной деревянной части, то часто достаточно просто заменить испорченную ламель на новую или же склеить ее.
4. Наличие места для хранения вещей. Нередко аккордеоны (но, к сожалению, не все) имеют ящики для хранения белья и прочих вещей. Они позволяют освободить место в шкафах и квартире в целом.
5. Экономия пространства. Аккордеоны можно ставить прямо к стене, не оставляя зазора между ней и предметом мебели как в случае с книжками и еврокнижками.

   Как правильно выбрать диван-книжку

6. Большое количество размерных вариаций. Аккордеоны могут быть как большие, так и маленькие, могут использоваться для сна как взрослыми, так и детьми. Есть и совсем небольшие изделия, которые подойдут для скромных по габаритам комнат.

   Диван-кровать аккордеон обладает массой преимуществ, так как относится к трансформирующейся мебели

Но у аккордеонов есть и свои недостатки. Они нечасто становятся причиной отказа от покупки такого дивана, но могут сыграть большую роль при выборе модели.

1. Этот диван раскладывается вперед, а значит, перед ним должно быть достаточно много свободного пространства.
2. Отсеки для хранения у аккордеонов небольшие. Так что не стоит рассчитывать, что в диван удастся сложить много вещей.
3. Диван со временем может оставить следы на полу при постоянном раскладывании. Но тут многое будет зависеть именно от типа напольного покрытия.
4. Спинка дивана часто кажется очень массивной и громоздкой – не стоит забывать, что она получается двойной ввиду особенностей механизма раскладывания.

Диваны с механизмом «аккордеон»Уютные диваны

Подвиды аккордеонов

Диваны-аккордеоны отличаются большим разнообразием внешнего вида и форм. Они могут быть как большие, так и маленькие, узкие и широкие, а также могут сочетать в себе другие виды трансформации, отличаться материалами обивки и внутренним наполнением. Но, в общем, все диваны-аккордеоны можно разделить на три основных подтипа, как ни странно, имеющих «цветочные» названия.

Диван-аккордеон с ящиком для белья — отличный вариант для использования в небольших квартирах или отдельно взятых комнатах

Таблица. Подтипы диванов-аккордеонов.

Подтип	Краткое описание
Лидия	Это стандартный вариант аккордеона, при котором сама спинка полностью не раскладывается.
Жасмин	Этот диван будет иметь ящик для белья, а также в обязательном порядке оснащен металлическим каркасом. Может иметь раскладывающиеся подлокотники.
Астра	В сложенном виде этот диван очень компактный, а в разложенном превращается в просторную кровать. Имеет простую систему трансформации.

Угловой диван-аккордеон

Также диваны-аккордеоны в зависимости от модели могут иметь полочки, встроенные небольшие столики по бокам, ящики для белья и прочие элементы. Иногда в дополнение к дивану идет кресло, можно купить целый гарнитур.

На заметку! Существуют не только диваны, но и кресла-аккордеоны, которые раскладываются по точно такому же принципу, но превращаются в небольшую односпальную кровать. Отличный вариант для малогабаритных комнат и проживания одного человека. Они могут иметь подлокотники, также есть модели и без них. Как правило, если нет подлокотников, то спальное место получается более просторным. Это правило действительно для диванов, а не только для кресел.

Кресла-аккордеоны

Материалы

Как мы выяснили, обычно диван-аккордеон имеет каркас-основу из металла, а также деревянные опоры-ламели для матраса. И здесь, в принципе, все ясно. Потому чаще всего аккордеоны выбирают по «одежке», то есть обивке в первую очередь. Итак, в качестве материалов для обивки могут использоваться:

• флок, который отличается большой прочностью и долговечностью;
• кожа и экокожа, которые придадут дивану солидность. Это простые в уходе материалы, но их достаточно легко повредить острыми предметами. Также такие материалы нельзя выбирать тем, у кого есть домашние питомцы;
• жаккард – материал, считающийся самым недорогим, но при этом он выглядит стильно и красиво;
• рогожа – материал на основе мешковины, прочный, нетребовательный, но жесткий и не отличающийся красотой;
• велюр – нежный и приятный материал, но сложно поддающийся чистке.

Что представляет собой диван-аккордеон

При выборе модели дивана и материала его обивки нужно обязательно учитывать условия и частоту эксплуатации изделия. Также нужно не забыть снять мерки с помещения и решить, где будет стоять мебель, чтобы не ошибиться с размерами. Неплохо бы еще на этапе выбора учесть и общий стиль интерьера, чтобы подобрать диван, максимально подходящий по расцветке и стилю.

Кожаный диван-аккордеон

Сборка и подготовка к использованию

Собрать диван типа «аккордеон» самостоятельно совсем не сложно. Более того, многие, кто увлекается изготовлением изделий своими руками, отмечают, что и сделать такой диван проще простого по сравнению с остальными моделями. Для того чтобы сконструировать такую модель, нужно запастись металлическим каркасом, панелями ДСП или досками, материалом для обивки и наполнения, а также крепежными элементами. Что касается сборки покупного дивана, то и здесь нет ничего сложного.

Трансформация механизмаПошаговые работы, позволяющие без труда собрать диван-аккордеон

Вместе с деталями мебели в обязательном порядке идет и инструкция, следуя пошаговым указаниям в которой, можно собрать эту модель дивана очень быстро. Конечно, вариации сборки могут немного отличаться в зависимости от подтипа дивана, но все же в общих чертах технология остается одной и той же.

Совет! В одиночку собирать любую мебель непросто. Так что лучше на сборку аккордеона пригласить помощника.

Прямой диван-аккордеон

В целом, весь процесс сборки можно разделить на два этапа:

• конструирование каркаса;
• сборка спальных элементов.

Рассмотрим поэтапно процесс сборки одной из моделей дивана-аккордеона.

Шаг 1. Как правило, диван такого типа из магазина доставляют в частично разобранном виде. То есть отдельно будут привезены подлокотники, матрас, а также сама каркасная конструкция с собранным механизмом трансформации. Необходимо первым делом распаковать диван и освободить его от упаковочных элементов.

Обычно такие диваны поставляются частично разобранными

Шаг 2. Далее нужно взять каркасную часть и разложить ее, раздвинув до полностью разложенного состояния.

Раздвигается каркасная часть

Шаг 3. Затем на поверхность каркаса нужно уложить матрас. Он оснащен специальными лентами-липучками, которые помогут надежно закрепить его на каркасной части.

Укладывается матрасИмеются специальные ленты-липучки

Шаг 4. При помощи лент-липучек нужно зафиксировать матрас на каркасе. Для этого нужно в обязательном порядке закрепить его на основе каркаса в местах сгибов матраса, а также зафиксировать матрас на краях каркаса. Использовать нужно все липучки – только так удастся добиться надежной фиксации мягкой части.

Фиксация матраса на каркасеПроцесс фиксацииВажно качественно зафиксировать мягкую часть

Шаг 5. Теперь нужно заняться установкой подлокотников. Для этого процесса необходимо снять фиксирующие и регулирующие элементы подлокотников с основного каркаса по бокам, а также достать из упаковки прилагаемую фурнитуру. Также потребуется ключ на 10.

Снимаются фиксирующие и регулирующие элементы подлокотников с основного каркасаФурнитура, которая идет в комплекте

Шаг 6. Необходимо установить и закрепить держатели на подлокотниках дивана в специально обозначенных местах.

Крепление держателей

Шаг 7. Когда все держатели будут зафиксированы на подлокотниках, нужно вставить их в специальные пазы трансформации.

Далее вставляются подлокотникиИх нужно вставить в специальные пазы для трансформации

Шаг 8. На подлокотниках также имеются пластиковые соединительные элементы. На них требуется надеть спинку дивана. Они помогут дополнительно притянуть подлокотники друг к другу.

Установка спинки дивана

Шаг 9. Теперь нужно перевести диван в такое положение, чтобы рукой можно было дотянуться до регулировочного барашка, расположенного между подлокотником и ложем.

Необходимо добраться до регулировочного барашка

Шаг 10. Далее барашек требуется затянуть до упора. Диван полностью собран, осталось только проверить его способности трансформации и, если все хорошо, поставить его на выбранное в квартире место.

Барашек затягивается до упора

Рассмотрим и более усложненную версию сборки, где необходимо также дополнительно собрать механизм трансформации.

Шаг 1. В данном случае нужно сначала закрепить на подлокотниках-боковинах специальные кронштейны. Фиксация производится при помощи болтов, винтов и шайб.

Фиксация кронштейнов на подлокотникеДля фиксации используются болты

Шаг 2. Теперь можно собирать каркас. Требуется установить маленькие и большие опоры, фиксируя их на винты и гайки, а также установить специальные флажки на механизм трансформации.

Сборка каркаса дивана

Шаг 3. После этого нужно установить пружины на опору механизма, а затем – и заглушки на штанги.

Установка пружины и заглушки

Шаг 4. После этого, когда основная часть дивана собрана, можно установить подлокотники, прикрутив их к основе дивана, используя гайки.

Устанавливаются подлокотники

Шаг 5. Остается только установить спинку дивана и все, изделием можно пользоваться. Главное – перед использованием протестировать его и убедиться, что механизм раскладывания функционирует правильно.

В конце устанавливается спинка дивана

Видео – Сборка дивана-аккордеона (3 части)

Прочитав материал, можно понять, что собрать, да и разобрать при необходимости диван-аккордеон можно легко и вполне получится справиться самостоятельно, не привлекая на помощь профессиональных сборщиков мебели. Не везде эта услуга бесплатна, и самостоятельная сборка позволит уберечь семейный бюджет от излишних трат. Главное – действовать внимательно, не торопясь и четко по инструкции.

Как собрать диван-гармошку, особенности его конструкции

Благодаря компактным размерам и высоким эксплуатационным характеристикам диван с механизмом гармошка пользуется большой популярностью. Эта модель трансформируется в просторное спальное место, поэтому отлично подходит как для гостиных, так и для детских комнат. При необходимости мягкую мебель можно переносить из одной комнаты в другую. Зная, как собрать диван-гармошку, сделать это не составит труда. Модель имеет простой дизайн, с которым без труда справится каждый мужчина.

Содержание

• Особенности механизма трансформации
• Материалы и инструменты для сборки
• Пошаговая инструкция
• Видео

Особенности механизма трансформации

Согласно принцип механизма, раскладной диван аккордеон можно сравнить с растяжкой баяна или аккордеона. Его конструкция имеет три блока, которые состоят из металлического или деревянного каркаса. Он заполнен деревянными доспехами, разнесенными друг от друга.

Причал состоит из двух блоков. Пластины в них имеют максимальное удаление по отношению друг к другу. Третья рама служит сиденьем. В то же время делает место для отдыха длиннее, когда диван раскладывается. На этот предмет мебели приходится много работы, поэтому доспехи располагаются максимально близко.

В сложенном виде два основных блока плотно прилегают друг к другу, образуя спинку. По отношению к сиденью они перпендикулярны. Чтобы быстро разложить диван-гармошку, нужно удлинить сиденье. Он потянет за собой всю конструкцию. В сложенном виде диван не занимает много места и выглядит миниатюрно.

Механизм аккордеон можно найти в следующих вариантах:

1. Прямой диван. Имеет 3 сидячих и 2 спальных места. Подходит для помещений с небольшой площадью. Складывается вперед.
2. Кресло-кровать. Занимает мало места, рассчитан на одного человека. Используется как постоянное или временное место для сна.
3. Угловой диван. В разложенном виде имеет большое спальное место за счет конструкции, которая состоит из прямого и стационарного блоков. Наиболее подходит для просторных гостиных.

Прямое

Кресло-кровать одноместное

Угловое

Как раскладывается диван с механизмом гармошка: сначала нужно немного приподнять сиденье до щелчка, что свидетельствует о блокировке предохранителя. Далее сиденье тянется с усилием на себя до тех пор, пока блоки не создадут гладкую поверхность.

Сложить диван-гармошку тоже несложно. Для этого выполните действия в обратном порядке:

1. Сиденье встанет на место. Это заставляет спальное место подниматься и превращаться в спинку.
2. Нижний блок слегка приподнимается до щелчка. После этого диван будет полностью сложен.

При правильно собранной конструкции процесс очень быстрый и простой. Если диван-гармошка не раскладывается и не складывается, то это говорит о том, что изделие было собрано неправильно.

Материалы и инструменты для сборки

В открытом доступе имеется множество схем и чертежей, с помощью которых сборка дивана с механизмом трансформации аккордеон станет намного проще. Вам нужно только подставить свои размеры, которые определяются в зависимости от площади помещения и отведенного под изделие места. Кроме того, учитываются размеры спального места. Перед выбором схемы рекомендуется определиться с дизайном изделия.

Основа матраса может представлять собой металлический каркас, оснащенный ламелями, или изготовленный из ДВП и бруса. Создать диван-гармошку своими руками с металлическим каркасом сложно без определенных навыков. Поэтому чаще всего домашние умельцы выбирают вариант из дерева. Изделие на деревянном каркасе имеет следующие детали:

• матрас мягкий, состоящий из 3-х элементов: перед и спинка спинки, сиденья;
• 2 подлокотника;
ребра жесткости
• , которые соединяют боковины с задней частью;
• ящик для хранения постельного белья, подушек, одеял;
• колеса
• направляющих, позволяющих удлинить конструкцию.

Создавая схему будущей мебели, мастер должен учитывать ряд моментов:

1. Форма подлокотника: прямая или сложная. Кроме того, важно решить, мягкий этот элемент или жесткий.
2. Высота спинки в разложенном состоянии.
3. Наличие или отсутствие ящика для белья на колесах.

На основе схемы создается чертеж. В ней указаны размеры каждой детали. Также на этом этапе определяются характеристики материала и его количество.

Для мебели стандартных размеров Вам потребуется:

• подлокотники — ДСП (2,5 см) или фанера (1 см) для каркаса, брус сечением 2,5 х 5 см, оргалит;
фанера
• для фасада;
• каркас для спального места — ДВП или брус;
• доски для каркаса бельевого ящика и ДВП для дна;
поролон
• ;
• ребра жесткости — ДВП или фанера;
саморезы
• ;
• доски для направляющих;
механизм трансформации
• , размер которого должен соответствовать высоте матраса;
• гаек и болтов;
• обивочный материал;
универсальный или мебельный клей
• ;
• колесные и шарнирные опоры.

Также понадобится плоская отвертка, ключи на 10, 12, 13, 14, отвертка, дрель, линейка, карандаш, рулетка, молоток, ножницы и скобы. Для создания чехлов вам понадобится швейная машинка.

Крепеж

Фурнитура и материалы

Механизм трансформации

Комплектующие

Пошаговая инструкция

Если сравнить несколько видов изделий, то можно сделать вывод, что сделать эту модель намного проще, чем другие. Собрать заводское изделие несложно. Вместе с ним в комплекте есть инструкция по сборке дивана-гармошки, а также все необходимые детали. Следуя шаг за шагом, новичок без труда соберет мебель. Весь процесс делится на два этапа: проектирование спального места и сборка каркаса.

Мебель лучше собирать с напарником. Это ускорит процесс и упростит его.

Пошаговая инструкция по сборке дивана-гармошки:

1. Купленный товар привозится со склада в разобранном виде на несколько частей. Отдельно есть каркас с механизмом трансформации, матрас, подлокотники. Все детали необходимо подготовить, удалив элементы упаковочного материала.
2. Рама полностью выдвинута.
3. Поверх каркаса уложен матрац. Он имеет специальные ленты-липучки, которые крепят его к основе.
4. Матрас фиксируется лентами по краям каркаса и в местах изгибов, которые образуются в сложенном состоянии дивана. Мягкую часть важно хорошо зафиксировать, поэтому рекомендуется использовать все ленты, которые есть в комплекте.
5. Следующий этап подготовка подлокотников к установке. Сначала с каркаса снимаются все элементы для регулировки и фиксации подлокотников. Затем освободите аксессуары из упаковки, а также подготовьте ключ на 10.
6. В заданных точках на подлокотниках держатели надежно устанавливаются в специальные пазы, которые есть в механизме трансформации.
7. Подлокотники оснащены пластиковыми соединителями. Они предназначены для надежного крепления деталей к спинке дивана.
8. Диван-гармошка перемещен в положение, при котором можно дотянуться до барашка регулировки. Он расположен между спальным блоком и подлокотником.
9. Барашек затянут до конца. На данный момент диван-аккордеон полностью исправен. Осталось только протестировать механизм на возможность раскладывания, а также поставить мебель на нужное место в квартире.

Привезли со склада

Подготовили детали

Раскладываем каркас и укладываем матрас

Крепим матрас лентами к каркасу

Фурнитура подлокотника

Крепим держатели крылом к ​​подлокотнику

Держатели вставок в пазы трансформации

Одеть спинку дивана на пластиковые соединители

Поставить диван в положение, при котором можно дотянуться до барашка

Затянуть регулировочный барашек

Диван-аккордеон в сборе

Перед разборкой дивана-гармошки для транспортировки необходимо подготовить: плоскую отвертку, ключи на 10, 12, 13 и 14, пакеты, пленку или скотч для упаковки. Сначала мебель отодвигают от стены к центру комнаты, снимают чехлы. С помощью ключей открутите винты, которые соединяют боковые части с задней.

Далее головку отсоединяют, вынимая ее из пазов и выкатывая рамку на коробку. Сиденье приподнимают, откручивают крепления или фиксаторы и снимают бельевой ящик. После того, как удалось разобрать диван-аккордеон для транспортировки, начинается этап упаковки. Боковые части, ящик для белья, механизм трансформации и матрац заворачиваются в пленку отдельно друг от друга. Болты и крепежные детали отправляются в упаковке. 9№ 0003

Диван-аккордеон имеет удобную конструкцию, очень компактен и легко раскладывается. Разложив его, можно получить удобное спальное место, которое позволит полноценно отдохнуть.

Отодвигаем диван от стены

Снимаем подушки и чехлы

Отсоединяем голову

Отвязываем матрацную ленту от конструкции

Снимаем матрас

Ключами откручиваем винты креплений

Открутить крепеж

Снимаем бельевой ящик

Разобранные детали оборачиваем пленкой

Болты и крепеж укладываем в пакеты

Видео



Как открыть и закрыть диван-кровать: советы и рекомендации

диван-кровать — это компактный трансформируемый предмет мебели, который особенно популярен в небольших домах и квартирах-студиях. Тем не менее, он также все чаще встречается в больших домах, где нет комнаты для гостей, чтобы иметь больше спального места.

• История дивана-кровати
• Характеристики трансформируемых моделей
• Структура дивана-кровати
• Различные типы открывания

История дивана-кровати

Это одна из самых особенных обивок ред. модели. По сути, он был предназначен для переделки части конструкции в удобную односпальную или двуспальную кровать. Производство первых моделей, которые произошли от раскладушки в 19 веке, началось только в 19 веке.30. И с тех пор они ассоциируются с умным дизайном и простотой открывания .

Действительно, различные типы открывания характеризуются интуитивно понятным, простым и защищенным от детей механизмом. Именно эти особенности позволили этой модели пережить века, достигнув сегодня высоких стандартов качества.

Как раскладывать и складывать диван-кровать: советы и рекомендации – диван-кровать jolie felis – ArredareModerno

Характеристики моделей-трансформеров

Размеры раскладного дивана существенно различаются по сравнению с исходной формой. Поэтому, прежде чем выбрать наиболее подходящую для ваших нужд модель в Arredare Moderno, вы также должны оценить размеры помещения, в котором вы хотите ее разместить .

Неслучайно в последнее время многие диваны-кровати изготавливаются без подлокотников, так что в раскрытом состоянии они характеризуются минимальными размерами не более 160х200 см. Однако на рынке можно найти двух- и трехместные диваны разных размеров.

Как раскладывать и складывать диван-кровать: советы и рекомендации – диван leon felis – ArredareModerno

Конструкция дивана-кровати

Основное отличие раскладного дивана от стационарных моделей заключается именно в раскладывающемся металлическом механизме. На самом деле модели-трансформеры характеризуются своего рода подвижной рамой, занимающей пространство под сиденьем.

В любом случае конструкция более традиционных диванов-кроватей состоит из:

• a жесткая спинка ,
• передняя рейка ,
• два подлокотника ,
• мягкие спинки ,
• подголовники , если есть,
• подушки сиденья ,
• механизм трансформации.

В свою очередь последний характеризуется:

• трансформируемой рамой ,
• a сетчатое или решетчатое основание ,
• матрас .

Как открыть и закрыть диван-кровать: советы и рекомендации – диван adam spazio Relax – ArredareModerno

Различные типы открывания

Как вы уже догадались, механизмы открывания диванов-кроватей совершенствовались с течением времени. Различные типы различаются в зависимости от количества мест и формы сиденья. На самом деле на рынке можно найти 2-х и 3-х местные диваны-кровати, диваны-кровати с полуостровом, угловые диваны и даже двухъярусные кровати. В любом случае к основным системам открывания относятся:

• Раскладные диваны-кровати: представляют собой самую популярную систему открывания. Этот механизм позволяет выдвигать комплект пружин + матрас из отсека под сиденьем. Однако этот тип дивана в настоящее время считается устаревшим из-за менее практичного механизма, чем другие.
• Диван-гармошка: этот тип дивана-кровати складывается из трех частей. На самом деле он характеризуется двумя сложенными спинками и сиденьем, которое выдвигается и автоматически превращается в удобный матрас.
• Откидное отверстие: Этот тип дивана-кровати имеет механизм открывания, который открывается путем складывания сиденья, которое необходимо вставить всей спинкой в ​​отделение внизу.
• Складное открывание: Это тип открывания, также известный как «клик-клак». Это позволяет формировать кровать из спинки и сиденья дивана-кровати, которую можно открыть с помощью системы, вращающейся вокруг рычага.
• Отверстие спереди: в этом типе дивана-кровати ось сна расположена перпендикулярно сиденью. В частности, модель характеризуется тремя складками, а раскладывание осуществляется за счет наклона спинки одним движением, вплоть до полного выдвижения платформы кровати, поэтому перед диваном требуется определенное пространство.
• Быстро раскладывающиеся диваны-кровати: , также известные как готовые к использованию диваны-кровати, поскольку они связаны с идеей готового к использованию дивана-кровати, такого как диван-кровать Lola Tomasucci, они гарантируют немедленное использование спальная поверхность. При этом наиболее распространенным механизмом является передне-раздвижной механизм. На практике каркас дивана сдвигается вперед, вызывая скольжение основания кровати и открывание матраса.
