Люк лестница на чердак размеры
Чертежи лестницы на чердак
Чертежи чердачной лестницы не отличаются особой сложностью. Но ряд особенностей для расчета и проектирования следует учесть. Тогда полученная конструкция будет отвечать основным требованиям безопасности и удобства перемещения между уровнями.
Название элементов складной лестницы на чердак
Особенности выбора — виды конструкций
Прежде чем заниматься подбором лестницы следует обратить внимание на ряд важных моментов:
- Для чего будет использоваться чердачное помещение. В качестве дополнительной жилой зоны или хозяйственного этажа? Определяется интенсивность передвижения. Для жилой зоны дома ставят стационарные конструкции, для хозблока применяются простые деревянные варианты.
- Наличие детей в доме. Любая лестница – повышенный риск получения травм для любознательных малышей. В таких случаях лучше использовать складные скрытые конструкции или стационарные с поручнями.
- Отопление дома. Если оно не предусмотрено на чердаке, то проем должен закрываться люком или дверью. Это необходимо для энергосбережения и утепления всего дома .

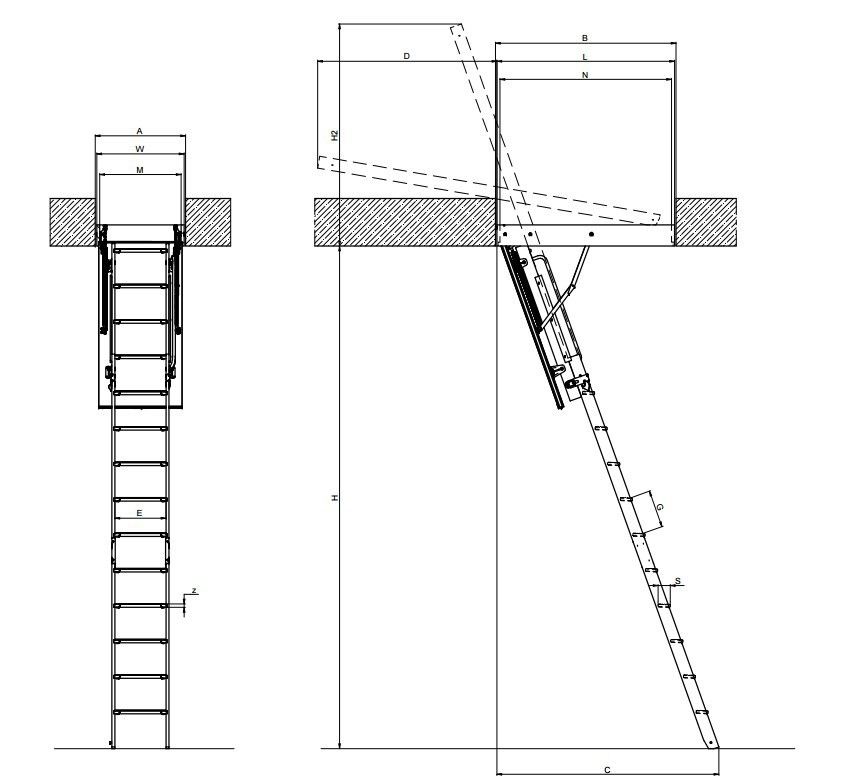

Чертеж с размерами складной лестницы на чердак
Все эти моменты помогут быстрее сориентироваться в выборе типа конструкции. Существуют следующие классификации лестниц для чердака:
- По способу размещения:
- Уличная. В новостройках такой вариант используется больше, как запасной или для ремонта кровли. Неудобно эксплуатировать в непогоду, особенно в зимнее время года;
- Для помещения. Имеет несколько вариантов исполнения. Более удобны и доступны в процессе эксплуатации;
- По способу фиксации:
- Переносная. Больше используется, как временный вариант. Неудобна в эксплуатации, не обеспечивает комфорт и безопасность передвижения;
- Стационарная.
Вариант стационарной лестницы на чердак
Самый безопасный и удобный вид для перемещения между уровнями, но потребует значительных финансовых вложений. Чаще используются винтовые и лестницы «утиный шаг» они более компактны, чем маршевые;
- Складная. Оптимальный вариант чердачной лестницы. Встречаются следующие типы: складные, выдвижные, откатные, «гармошка». Такие конструкции либо органично вписывают в интерьер, либо они крепятся к люку, складываются и прячутся на чердак;
- По способу изготовления:
Чаще встречаются деревянные резные лестницы. металлические лестницы. алюминиевые конструкции. Может комбинироваться металл и дерево.
Технические требования. Данные и формулы для расчета
Чердачные лестницы должны соответствовать следующим характеристикам:
- Ширина проема от 600 мм. Важно понимать, что при больших проемах увеличивается процент потери тепла, но и слишком узкий не обеспечит достаточного комфорта при подъеме на чердак.
- Высота лестницы. Рекомендуемый параметр до 3 000 мм (оптимальный 2 500 мм). При таких габаритах сохраняется жесткость складных конструкций.
- Механическое воздействие. Устройство должно выдерживать вес от 150 кг.
- Количество ступеней рекомендуется до 15 шт.
- Угол уклона для чердачных лестниц допускается 60˚-70˚. При таких параметрах обеспечивается устойчивость конструкции. Если угол изменяется в меньшую сторону, устройство будет занимать больше площади.
- Высота ступеней должна лежать в диапазоне от 100 до 200 мм. Глубина по нормативам 180-200 мм. Но чаще встречаются конструкции с параметрами от 70 до 140 мм.
- В собранном виде ступени лестницы должны быть строго параллельны полу. Желательно с нескользящим покрытием.
- Для стационарных вариантов рекомендуется установить ограждение высотой 900-1200 мм, для прочих конструкций поручни в верхней части. Они сделают значительно безопаснее спуск и подъем.
Лестницу на чердак изготовить несложно.
Начать следует с расчетов параметров и чертежа. Для составления схемы не «на глазок» потребуются следующие данные:
- Габариты проема. От него будут зависеть параметры лестницы;
Чертеж и габариты проема лестницы на чердак
Схема с размерами лестницы на чердак
Схемы складных лестниц
Такие конструкции не требуют большего пространства для обустройства, их можно органично вписать в интерьер или спрятать на чердаке. Эргономично обустроить свой дом помогут предложенные варианты.
Чертеж № 1
Этот вид представляется собой устройство из двух раскладных секций.
Такой вариант подходит для чердачных проемов, расположенных возле стены.
При разработке чертежа учитывают следующие моменты:
- Для расчета длины лестницы высота берется не до люка, а на 50 мм ниже уровня потолка.
Подробный чертеж складной лестницы
Для тетивы и ступеней подойдут бруски 50*50. Да это параметры меньше нормативных значений, но если не планируется частого перемещения по уровням и нагрузки свыше 150 кг – эта конструкция прослужит достаточно долго. Не стоит забывать про положение ступеней, они должны быть параллельны полу.Эта лестница не отличается особой эстетичностью, но в собранном виде практически не занимает места.
Этот вариант, как и первый, крепится к стене, но через одну тетиву. Требования к нему несколько отличаются:
- Для тетивы используются доски 28*200 мм. Длина подбирается из расчетных данных;
- Ступени раскраиваются 120*500 мм, высота между ними – 200 мм с учетом толщин материала;
- Тетива крепится под нужным углом к стене на анкеры. Верхняя точка располагается ниже проема на 550 мм;
- Делается разметка положения ступеней на закрепленной тетиве параллельно полу по уровню. Отмечается отрезок по глубине проступи (120 мм) ;
- На тетиве через начальную и конечную точку полученного отрезка проводятся две параллельные прямые вдоль всей длины полотна;
- Возвращаемся к отрезку. От его дальней точки проводится перпендикуляр длиной 200 мм (размер с учетом толщины ступеней). От него вправо отмеряется 10 мм (технический зазор для складывания проступи). Это начальная точка следующего отрезка под ступень;
- Производится разметка на второй тетиве;
- Для крепления ступеней к боковинам потребуется приобрести карточные петли. Их фиксация происходит таким образом, чтобы ступени поднимались вверх относительно закрепленной тетивы;
Их фиксация происходит таким образом, чтобы ступени поднимались вверх относительно закрепленной тетивы;Сборка и крепление лестницы на чердак
Эта лестница чуть сложней, чем предыдущий вариант. Но большую популярность получил следующий тип устройства.
Этот вид конструкции при складывании и закрывании люка убирается в утепленное чердачное помещение. Самый удобный вариант, так как в жилой части дома не занимает места. Если ширина для предыдущей конструкции могла быть произвольной, то для данного вида лестницы этот параметр связан с габаритами проема. Основные тонкости при конструировании и сборке:
- Люк должен обеспечивать возможность свободно проникать на нужный этаж, а поэтому соответствовать следующим характеристикам:
- Ширина проема равна ширине лестницы + запас по сторонам 50-100 мм. При минимальной нормативной величине получаем 600+50+50=700 мм. Увеличив запас еще на 50 мм с каждой стороны, можно будет дополнительно по бокам лестницы смонтировать поручни и балясины ;
- Высота проема считается оптимальной до 2500 мм. Снижается количество складных секций лестницы и уменьшается ее люфт при эксплуатации. Замер берется от пола до крышки люка в отличие от предыдущего варианта;
- Длина проема. Наиболее распространенный размер – 1200 мм. Такой параметр обеспечит более или менее удобное передвижение между этажами;
- Плотное прилегание люка к коробу – требования к энергосбережению. Чердачные помещения редко отапливаются;
- Открывающийся механизм. Люк должен открываться внутрь жилого помещения и фиксироваться в нужном положении. Этого можно достичь с помощью крепких дверных петель, и дополнительной установкой шарнирных механизмов с фиксацией;
- Ширина проема равна ширине лестницы + запас по сторонам 50-100 мм.
- Сборка лестницы не отличается сложностью, но требует точности разметки и распила:
При минимальной нормативной величине получаем 600+50+50=700 мм. Увеличив запас еще на 50 мм с каждой стороны, можно будет дополнительно по бокам лестницы смонтировать поручни и балясины ;Чердачная лестница своими руками, чертежи которой представлены, изготавливается просто.
Некоторые умельцы и шарнирные механизмы для люка делают сами.
Схемы стационарных конструкций
В зависимости от технических возможностей монтажа выбирают подходящий вид:
- Проект деревянной лестницы в доме с углом уклона 60-70˚. Произвести расчет, составить свой чертеж и по нему смонтировать устройство не составит особого труда. Да и времени займет немного. Такую конструкцию можно органично вписать в интерьер. Например, обустроив под лестничным пролетом зону чаепития или чтения.
Схема и чертеж стационарной деревянной лестницы на чердак
Для этого необязательно делать закрытые сооружения. Обычная деревянная лестница не будет создавать давящего ощущения и визуально уменьшать пространство, но при этом разделит помещение на зоны;
Для составления схемы потребуется:- расчет радиуса всей конструкции;
- радиус, проведенный через середину ступени;
- параметры ступеней, их количество и высота между ними;
- высота прохода одно витка.
Все эти данные требуют определенных знаний математики и тригонометрии. Чаще для создания таких конструкций обращаются к профессионалам. С учетом ширины требуемого проема для этого варианта, следует предусмотреть и отопление на чердаке. В противном случае массивность люка будет вызывать неудобства, а его отсутствие снизит показатели энергосбережения дома. Тепло из дома уйдет в трубу.
При кажущейся простоте конструкций чертежи чердачной лестницы составляются с учетом ряда нюансов для каждого вида. При должном внимании и терпении можно создать надежную и удобную конструкцию для перемещения между этажами. Несмотря на то, что в продаже имеется большой ассортимент готовой продукции, популярность изделий, выполненных своими руками, растет.
Чердачные лестницы: лестница-трансформер. Виды, размеры, чертежи, монтаж.
Чердак часто используют как техническое помещение. Обеспечить безопасный и удобный доступ к нему позволяет специальная складная лестница. Критерии ее выбора и варианты установки зависят от высоты этажа, размеров проема, материала перекрытия.
Лестницы между жилыми этажами используют постоянно, поэтому они должны быть не только удобными, но и достаточно прочными, чтобы выдерживать высокие нагрузки. Кроме того, эти стационарные конструкции во многом определяют внешний вид интерьера. Другое дело — лестница на чердак. Она не требует большой площади, ее дизайн — довольно скромный, а прочностные характеристики рассчитаны под меньшие нагрузки. Еще одна особенность — это значительный угол наклона марша (60-70°), продиктованный недостатком площади, на которой надо разместить лестницу, и «экономией» на количестве ступеней. Чердачная лестница с люком не может быть длинной и сложной — чем она короче и чем меньше секций и ступеней, тем легче ее спрятать в сложенном виде под потолком.
Преимущества и недостатки складных чердачных лестниц
Мобильные лестничные конструкции позволяют экономить пространство и практически не влияют на внешний вид помещения. Они — функциональны, прочны, компактны и мало весят. Б сложенном состоянии представляют собой блок с люком, который встроен в потолочное пространство, не виден и не занимает места. Чтобы разложить чердачную лестницу, нужно специальным стержнем с крючком потянуть за кольцо на крышке люка. Приоткрываясь, крышка плавно опускается вместе со сложенной лестницей. Взявшись за нижнюю ступеньку ближайшей секции, ее дотягивают до пола, выдвигая или раскладывая и распрямляя все составляющие. Конструкцию легко убрать в потолок, проделав все операции в обратном порядке. Сложить и разложить чердачную лестницу можно и при помощи электропривода.
Со стороны помещения лестницу закрывают крышкой, представляющей собой деревянную или металлическую раму, обшитую с двух сторон ДВП и окрашенную в тон потолка. Утеплитель в крышке люка и уплотнительный контур по ее периметру предотвращают потери тепла в помещении.
Для доступа на чердак можно использовать также стационарные подъемные конструкции или стремянки. Но первые занимают слишком много места в интерьере, что не совсем оправдано, так как чердаком в доме пользуются значительно реже, чем жилыми этажами. А вторые — малоустойчивы, поэтому небезопасны, что особенно актуально, когда приходится осуществлять «восхождение» с занятыми руками.
Варианты моделей
Мобильные лестничные конструкции могут быть раздвижными или раскладными. Раздвижные лестницы обычно состоят из двух секций, одна из которых крепится к крышке люка, а другая раздвигается вертикально с помощью направляющих. Складываясь, секции как бы наползают одна на другую, поэтому такая конструкция требует значительного проема в чердачном перекрытии. Раздвижные конструкции изготавливают только из металла.
Более компактны раскладные лестницы. Их еще называют секционными, так как они состоят из трех или четырех секций, которые с помощью пружинного механизма легко распрямляются в лестничный марш.
Чаще всего их изготавливают из дерева, иногда — из дерева и металла. Нужную высоту фиксируют, регулируя последнее колено.
Разновидность складных конструкций — лестницы-«гармошки». В действие их также приводит пружинное устройство. Такие модели представляют собой многорычажный механизм, напоминающий клешни или ножницы, которые, последовательно растягиваясь, превращаются из компактно сложенной конструкции в изящную лестницу. Их производят только из металла. В рабочем положении они фиксируются с помощью пружинного упора, который не позволяет лестнице складываться самопроизвольно. Плотно закрыть крышку люка помогает встроенный в него стержень.
Советы по выбору
Что важнее — размер проема под чердачную лестницу, высота помещения или максимальный вылет конструкции? Прежде всего, стоит обращать внимание на высоту помещения, ведь лестница, рассчитанная на 250 см, будет мала, если высота потолков — 300 см. Куда проще установить конструкцию, рассчитанную на 300 см, в помещении с более низким потолком — ее можно укоротить, демонтировав одну-две ступени.
Впрочем, уменьшение длины не всегда возможно. Об этой и любой другой доработке лучше проконсультироваться непосредственно у продавца приглянувшейся модели.
Определить место и размер проема непросто, ведь не всякое перекрытие позволит установить лестницу там, где задумали. Помехой может стать деревянная балка или железобетонная плита. В этом случае вместо раздвижной лестницы используют складную с небольшим люком.
Если характеристики перекрытия позволяют, лучше выбрать лестницу с большим люком, так как у нее и ступени шире, и подъем не такой крутой. Размеры люка можно найти в паспорте изделия. Там же указан и максимальный вылет лестницы за пределы люка при открывании-закрывании. Последнюю характеристику важно учитывать во избежание проблем с размещением конструкции на маленькой площади.
Ассортимент моделей позволяет подобрать материал, размер и тип практически для любого объекта, но в исключительных случаях чердачную лестницу можно сделать и под заказ.
При выборе металлической чердачной лестницы следует проследить, чтобы все ее детали были оцинкованы (защищены от коррозии).
Отдавая предпочтение лестницам из дерева, проверяйте целостность, отсутствие сучков и сухость материала. Уточните тип защитных смесей, которыми обрабатывали древесину (против грибка, жучков). Для создания финишного покрытия зачастую используют лак или краску.
Ступени любых чердачных лестниц должны иметь противоскользящие насечки. А надежность и прочность конструкции обеспечит соединение боковых элементов и ступеней в форме «ласточкиного хвоста» (то есть «шип-паз»). Если в доме есть дети, лучше купить модель с поручнями — она удобна и безопасна.
Монтаж чердачной лестницы
Монтировать лестницу-трансформер можно самому, но лучше доверить эту процедуру специалистам. Сначала нужно убедиться, что проем для установки соответствует габаритам конструкции. Но с этим не должно возникнуть проблем, поскольку еще на этапе выбора конкретной модели можно сверить все соответствия благодаря информации, указанной на упаковке. Есть, правда, один нюанс: некоторые производители вместо размера проема указывают размеры короба лестницы. В этом случае проем для установки надо увеличить на 0,5-1 см.
Сначала к нижней части проема крепят бруски — на них лестница будет опираться в процессе монтажа. Работы должны выполнять два установщика, один из которых находится на чердаке, а другой — в жилом помещении. Лестницу поднимают на чердак и укладывают на вспомогательные бруски. В местах крепления, между лестничным коробом и краями проема вставляют распорки, следя за тем, чтобы углы короба были прямыми. После этого короб фиксируют двумя шурупами.
Закончив эту процедуру, монтажник, находящийся в жилом помещении, убирает вспомогательные бруски и раскладывает лестницу. Теперь ее нужно зафиксировать с боковой стороны шурупами, что удобнее сделать второму рабочему со стороны чердака. Он также заполняет монтажной пеной щель между проемом и коробом. Теперь, ослабив винты на боковых элементах конструкции, надо разложить ее до упора и снова затянуть болты. После установки поручней и ограждений люка лестницей можно пользоваться.
Смонтировать конструкцию можно самостоятельно. Это видео по монтажу чердачной лестницы Fakro Вам поможет:
Чертеж чердачной лестницы
Для товарищей с ровными растущими откуда надо руками и/или не готовых тратить лишнюю копейку, которой, как известно, в частном строительстве не бывает, можем предложить некоторые схемы, чертежи ракладных чердачных лестниц. Точные размеры уже прикидываются по месту и их несложно рассчитать самостоятельно, исходя из размеров проёма под чердачную лестницу, высоты помещения и самого перекрытия.
Размеры чердачных лестниц
Ещё на этапе строительства желательно обозначить необходимые размеры проёма под чердачную лестницу . Лучше заранее рассмотреть ассортимент предлагаемых на рынке товаров, определиться с конкретной моделью лестницы и следовательно задать под неё размер проёма. Наиболее распространённый размер чердачных лестниц — 120*60 см .
Например, размеры чердачных лестниц Fakro по проёму в зависимости от модели составляют:
1) Модель LST (металлическая ножничная) для помещений с высотой до 290 см:
2) Модель LMK Komfort (металлическая сегментная) для помещений с высотой до 280 см:
3) Модель LTK Thermo (деревянная с утеплённой крышкой — толщина 6,6 см) для помещений с высотой до 280 см:
4) Модель LWK Komfort (деревянная) для помещений с высотой до 280 см, 305 см, 325 см:
- 60х94см/280см;
- 60х120см/280см;
- 60х130см/305см;
- 70х120см/280см;
- 70х130см/305см;
- 70х130см/325см.
5) Модель LWS Smart (деревянная) для помещений с высотой до 280, 305, 325 см:
- 60х94см/280см;
- 60х120см/280см;
- 60х130см/305см;
- 70х120см/280см;
- 70х130см/305см;
- 70х130см/325см.
Кроме размеров проёма важен также доступный размер пространства для раскладывания лестницы: сверх длины проёма 120см нужно иметь в запасе 40-80см — итого 160-200см (на рисунке выше этот размер составляет — 155см)
Лестница с люком на чердак: удобно, функционально
Современное чудо технологий
В каких ситуациях пользуются чердачными лестницами с люком? Прежде всего, они необходимы в тех случаях, когда установка стационарных лестниц невозможна. Такая ситуация имеет место быть в случае не достаточного количества площади для них в доме. Что касается цены, то она сможет вас порадовать – подобное чудо техники вполне доступно. Установка чердачных лестниц сможет помочь вам существенно сэкономить полезную площадь и использовать ее более рационально.
Кроме всего прочего, на видео можно заметить, насколько удобно ими пользоваться ввиду того, что есть возможность регулировать их длину в зависимости от потребностей. Приобретая подобный полезный элемент вашего интерьера, следует понимать, что он будет достаточно прочным, а также чрезвычайно надежным даже в самых жестких условиях эксплуатации.
Приобретая такую лестницу убедитесь, что крепления и материал весьма надежны
Особенности чердачных лестниц
Легкая алюминиевая лестница
Лестница с люком на чердак одним движением руки легко убирается в потолок благодаря специальному стержню. Многие производители стремятся к тому, чтобы оборудовать крышку люка утеплителем, а также уплотнителем. При этом формы проемов для этого люка могут быть совершенно разными.
Подобные меры утепления отлично справляются с функцией сохранения тепла в помещении, что также немаловажно. Кроме всего прочего, по своим размерам лестницы относительно компактны, поэтому легко можно убирать их вовсе в проем чердачного люка так, что они становятся совершенно незаметными.
Цены на подобные лестницы достаточно широко варьируются в зависимости от компании производителя и использованных при их изготовлении материалов. Судя по множеству фото, наиболее популярными брендами являются MAN, FAKRO, VELTA, ведь их ценовая политика находится в пределах разумного в соотношении с прекрасным качеством их продукции. Именно поэтому они так популярны на территории не только стран СНГ, но и всего мира.
Определенная особенность присутствует у чердачных лестниц с люком – размеры их могут быть самыми разными, а также и их цена, которая чаще всего регулируется, опираясь на этот факт. Кроме того, на нее значительно влияет и функциональная особенность выбранной вами лестницы.
Главные преимущества складных лестниц:
- чрезвычайная прочность;
- надежность;
- качество;
- экономят место;
- простота использования.
Виды чердачных лестниц
Размеры подобных лестниц могут быть совершенно разными в зависимости от того, что же все-таки вам необходимо.
Специалисты выделяют всего три их типа, которые отличаются друг от друга своими функциональными и техническими особенностями.
Стационарные
Первым типом чердачных лестниц можно назвать именно стационарные – цена на них значительно больше, чем на остальные виды. Как известно, некоторые люди всегда остаются в своем роде консерваторами и предпочитают определенную стандартность в интерьере своего дома. Подобное себе можно позволить только при наличии огромного свободного пространства.
Второй вид, который является более распространенным — чердачные складные лестницы с люком. Их главное преимущество состоит в том, что они полностью убираются в проем люка. Изготавливаются из алюминия либо же дерева. Помните, что специалисты рекомендуют устанавливать складную лестницу из алюминия в том случае, если вы знаете, что будете ее использовать достаточно часто.
Чердачные лестницы имеют размеры проема совершенно разные, но наиболее оптимальным вариантом будет 60 см на 120 см.
Конечно же, многие пытаются его сделать как можно больше, но не следует забывать о чувстве меры.
Раздвижные
Также есть специальные раздвижные лестницы, который изготавливаются из металла и именно поэтому цена на них может быть несколько завышена. Главным преимуществом подобных приспособлений состоит в том, что требуется проем для люка значительно меньше, чем для лестниц второго типа. К тому же они раскладываются по принципу гармошки.
Функциональность и надежность
Главное преимущество, из-за которого складные лестницы выбирают пользователи со всего мира, это их функциональность. Они практически не занимают свободное место, а при этом все так же исправно могут исполнять свои функции и становиться полноценными лестницами для того, чтобы вы смогли подняться на чердак, мансарду и в другие помещения, которые расположены выше.
Расположение лестницы в люке
Вас может приятно удивить то, насколько они надежны в эксплуатации. Они обладают огромной устойчивостью к негативному воздействию внешних факторов, поэтому будут служить вам верой и правдой достаточно долгий период времени.
При этом их цена вас точно не испугает – она является приемлемой абсолютно для каждого.
Производители заранее побеспокоились о вашей безопасности – складные лестницы обладают высокой степенью прочности. Именно поэтому несчастных случаев, связанных с их поломкой, практически нет – компании производители прилагают все усилия, чтобы подобного в принципе не было. Подобный вывод следует хотя бы из того факта, что лестницы могут выдерживать вес вплоть до 250 кг. А ступени заранее оборудованы специальными насечками, из-за которых исключается возможность случайно поскользнуться и упасть.
Цена, которую вы выплачиваете за свою же безопасность, комфорт, а также практичность, является вполне адекватной.
Простота во всем – монтаж и использование
Металлическая раздвижная модель
Главное удобство чердачных лестниц с люком – их можно подобрать таким образом, что они идеально подойдут под окружающий интерьер. Такой факт не может не радовать тех людей, которые усердно работают над внутренней обстановкой своего дома.
Многие же специалисты их любят за то, что складные лестницы очень просто устанавливать. Процесс монтажа занимает минимум времени и является простым даже для обыкновенных пользователей.
Следует обратить внимание на то, что нравится многим – это компактность и удобность в использовании.
Складную лестницу практически невозможно заметить в сложенном виде на потолке. При этом те лестницы, цена которых несколько повыше остальных, могут раскладываться с помощью обычного шнурка. За него достаточно легко потянуть и все уже готово. Процесс складывания также не заставляет вас прилагать огромных усилий – стоит приподнять лестницу, а уже система автоматически все сделает за вас.
То, что беспокоит многих потенциальных покупателей в чердачных лестницах с люком, а именно их цена – она может быть совершенно разной в зависимости от производителей, а также от количества секций в них. Наиболее распространены модели с количеством секций не более 4. Сами лестницы в таком случае могут напоминать знаменитых матрешек – секции различаются по размерам и меньшая секция входит в большую.
Потолочные люки
На самом деле при желании пользователь может получить что угодно за определенную цену. И это утверждение напрямую касается формы люков – на фото можно заметить разнообразные их формы. Именно благодаря потолочным люкам полностью решается проблема с тем, каким образом можно попасть в помещение, которое расположено ярусом выше.
Достаточно часто люди жалуются на то, что из-за проема люка в помещении постоянно холодно и становится значительной проблема шумоизоляции. Люк на чердак может иметь действительно разные размеры, но все это разнообразие объединяет то, что стоит запомнить абсолютно каждому. Следует проверять люки на наличие тепло- и шумоизоляции заранее, чтобы их отсутствие вы заметили еще в магазине, а не у себя дома.
Стоит учитывать, что никаких щелей между проемом люка и им самим при установке быть не должно, благодаря этому факту полностью исключается возможность возникновения сквозняка.
Цена лестниц с люком может огорчить, но зато обязательно понравится то, как эстетично они смотрятся. Привлекательный внешний вид – это то, над чем прекрасно поработали дизайнеры. При этом вы даже самостоятельно сможете декорировать люк так, как вам будет по душе. Его наиболее традиционный дизайн — в первую очередь белый цвет и квадратная форма. На заказ, конечно же, можно получить что угодно.
Крепеж чердачной лестницы
Доступность чердачных лестниц – миф или реальность
Цена на лестницу с люком большинства производителей хоть и ориентирована в большей степени на Европу, но является вполне демократичной и для стран СНГ. Такое возможно благодаря тому, что компании производители постоянно мониторят рынок и определяют то, что сейчас наиболее востребовано, пытаясь найти наиболее оптимальное соотношение цены и качества. Именно поэтому можно с уверенностью утверждать, что такие лестницы являются доступными абсолютно для каждого.
Вы можете выбрать как деревянные, так и металлические складные лестницы с разными размерами проемов. Абсолютно каждая компания трепетно относится к своей репутации, поэтому, выбирая подобные конструкции, можете не беспокоиться ни о чем.
О вашей безопасности побеспокоились заранее.
Источники: http://proekt-sam.ru/lestnica/chertezhi-cherdachnoy-lestnitsy.html, http://privatdom.info/stroit/14-les-transforme, http://makeladder.com/vidy-lestnic/po-naznacheniyu/cherdachnye-lestnicy-s-ljukom.html
Чердачная лестница с люком своими руками чертежи
Чердачные лестницы своими руками
Конструкции мансардных лестниц бывают разными по типу – монолитные, переносные, складные. Стремянку и приставную лестницу сделать легко, но они имеют ряд недостатков. Такие изделия постоянно загромождают проход и их нужно куда-то убирать, перетаскивать и затем ставить заново. Монолитные лестницы очень удобны в эксплуатации, но не в каждом доме можно поставить такое громоздкое приспособление, занимающее большое пространство. Давайте рассмотрим созданные своими руками складные мансардные лестницы. Если у вас небольшая дача, а чердак используется лишь изредка, то такая конструкция будет самым уместным и эффективным приобретением.
Лестница на чердак своими руками
- Рассмотрим оригинальную конструкцию люка на чердак, совмещенного с лестницей. Для изготовления люка нам понадобится лист фанеры толщиной 10 мм и деревянный брус 50х50 мм.
- Детали скрепляем саморезами, предварительно все, промазав клеем. Косынки из фанеры служат для того, чтобы не ушла диагональ.
- Для шарнирного механизма нам понадобятся металлически заготовки – толстый уголок, полоса и кусок листового металла. Нужно замерить угол открывания лестницы и сделать шаблон из картона. Опытным путем определяем место нахождения отверстий и сверлим их с помощью дрели. Края полосы округляем и зачищаем, обрезаем до нужной длины.
- Некоторые детали у нас совпадают по размеру, сделав первый механизм, второй изготовляем с помощью струбцины, скрепив пару заготовок вместе и высверлив нужные отверстия.
- Добиваемся того, чтобы получалась пара идеальных зеркальных рычажных систем.
- Прикручиваем механизм открывания люка и проверяем его работу.
- Теперь можно сделать непосредственно саму чердачную лестницу своими руками. Определяем максимальный угол открывания люка, и производим на брусках разметку.
- Соединив их вместе, высверливаем отверстия и разрезаем заготовки по нужному размеру в местах соединения сегментов лестницы.
- Делаем ступеньки, шлифуем края фрезером.
- На тетивах выполняем углубления (около 5 мм) в местах крепления ступеней.
- Крепим к тетиве ступени.
- Производим монтаж механизма складывания лестницы.
- Соединяем сегменты лестницы вместе.
- Проверяем, как складывается лестница, насколько слаженно работает рычажный механизм, насколько точно совпали высверленные пазы с болтами.
Размеры люка на чердак
Люк для выхода на крышу Небоскреб применяется в экстерьере крыш домов, коттеджей, устойчив к осадкам, полностью герметичен, отвечает всем требованиям при строительстве и устройстве крыш. Люк изготавливается на заказ.
- Модель « Небоскреб» разработана специально для того, чтобы обеспечить возможность легкого доступа на крыши различных строений.
- Газовые пружины обеспечивают снятие нагрузки при подъеме крышки и плавность при закрывании.
- Полости крышки и наружной рамы люка утеплены базальтовой ватой.
- Дно крышки усилено гипсокартонным листом, для повышения огнестойкости и понижения теплопроводности при высоких температурах.
- Люк имеет двойное полимерное антикоррозионное покрытие, состоящее из слоя цинкового грунта и декоративного слоя в соответствии с RAL.
Утепленные люки под покраску Максим Ревизор
Применяются такие люки в стенах, потолках и в чердачных перекрытиях, где требуются люки больших размеров, тепло- и шумоизоляция.
Люки предназначены для эстетичного и скрытого доступа к различным коммуникациям и т.д.
Могут быть отделаны шпаклёвкой, декоративной штукатуркой, краской и рулонными отделочными материалами. После такой отделки остаётся слабо заметный зазор по периметру меньше миллиметра.
К преимуществам можно отнести:
- Усиленный алюминиевый профиль глубиной 70 мм (а это удобство монтажа в стены из двухслойного гипсокартона и в бетонные стены), такой профиль обеспечивает дополнительную жёсткость и прочность люка.
- Сборно-сварная система сборки рам люка (использование кроме сварки закладных стальных элементов)
- Влагостойкий гипсокартон (ГКЛВ) 9,5 мм в 2 слоя и плита минваты 50 мм, что обеспечивает тепло и шумоизоляцию, для усиления конструкции при больших размерах дополнительно используется стоечный профиль 50*50 мм.
- Используется D-образный уплотнитель по периметру рамы люка для шумо, пыле, теплоизоляции.
- Люки снабжаются замками-защёлками, которые располагаются между рамами люка, т.е. нет никаких выступающих частей, замки располагаются скрыто.
За счёт усиленного алюминиевого профиля и усиленной оси петли размерный ряд люков от 300*300, до 600*2000 мм.
Нет товаров, соответствующих критериям поиска.
Чертежи лестницы на чердак. Лестница с люком на чердак своими руками
Меню- Главная
- Рубрики
- Все о крышах
- Все о лестницах
- Фундамент
- Стены
- Пол
- Потолок
- Отделка
- Интерьер
- Тепло в доме
- Ландшафт
- Недвижимость
- Своими руками
- Инвентарь
- Интересное
- Разное
- Другое
- Карта сайта
- Главная
- Рубрики
- Все о крышах
- Все о лестницах
- Фундамент
- Стены
- Пол
- Потолок
- Отделка
- Интерьер
- Тепло в доме
- Ландшафт
- Недвижимость
- Своими руками
- Инвентарь
- Интересное
- Разное
- Другое
- Карта сайта
Стандартная складная лестница-трансформер
Содержание
- 1 Стандартная складная лестница-трансформер
- 2 Раздвижные лестницы для чердака
- 3 Выбор типа лестницы
- 4 Необходимые инструменты и материалы
- 5 Простая конструкция приспособления
- 6 Создание люка
- 7 Разные варианты чердачной лестницы
- 8 Монтаж готовых и полуготовых конструкций
- 9 Как сделать лестницу на чердак из дерева
- 10 Лестница на чердак раскладная: простая конструкция своими руками
- 11 Интересные детали конструкции
- 12 Варианты складных лестниц на чердак
- 13 Требования к чердачным лестницам
- 13. 1 Место расположения лестницы
- 13.
- 14 Изготовление и монтаж складной лестницы с люком на чердак
- 14.1 Простая двухсекционная лестница
- 14.2 Лестница из трех секций
- 15 Чердачные лестницы в интерьере
- 16 Виды чердачных лестниц с люком
- 17 Пошаговая инструкция по конструированию
- 17.1 Шаг 1. Планируем и проектируем
- 17.2 Шаг 2. Подбираем крепление для люка и лестницы
- 17.3 Шаг 3. Устанавливаем пружинный механизм
- 17.4 Шаг 4. Изготавливаем чердачный люк
- 17.5 Шаг 5. Устанавливаем люк и лестницу в проем
- 18 Устройство пожарных лестниц для чердака
- 18.1 Виды и группы по времени противостояния огню
- 18.2 Требования к изготовлению пожарного люка и лестницы
- 19 Стремянки для чердака? Это в прошлом!
- 20 Чердачные лестницы: обзор вариантов
- 20.1 I. Капитальные ступеньки
1 Место расположения лестницыТребования к выходам на кровлю по пожарным нормам
Требования к выходам на кровлю (крышу) зданий и сооружений приведены в следующих пожарных нормативных документах:Приведем требования данных нормативных документов, которые относятся непосредственно к выходам на кровлю:
В данной статье будут рассмотрены общие требования для всех типов выходов на кровлю.
На нашем сайте Вы можете более детально ознакомится с требованиям к пожарным лестницам на кровлю, а также с требованиями к эвакуационным лестницам.
Согласно ФЗ-123 «Технический регламент о требованиях пожарной безопасности»:
Статья 89. Требования пожарной безопасности к эвакуационным путям, эвакуационным и аварийным выходам
3. К эвакуационным выходам из зданий и сооружений относятся выходы, которые ведут:
2) из помещений любого этажа, кроме первого:
г) на эксплуатируемую кровлю или на специально оборудованный участок кровли, ведущий на лестницу 3-го типа;
14. Эвакуационные пути (за исключением эвакуационных путей подземных сооружений метрополитена, горнодобывающих предприятий, шахт) не должны включать лифты, эскалаторы, а также участки, ведущие:
3) по кровле зданий и сооружений, за исключением эксплуатируемой кровли или специально оборудованного участка кровли, аналогичного эксплуатируемой кровле по конструкции;
Статья 90.
Обеспечение деятельности пожарных подразделений
1. Для зданий и сооружений должно быть обеспечено устройство:
2) средств подъема личного состава подразделений пожарной охраны и пожарной техники на этажи и на кровлю зданий и сооружений;
2. В зданиях и сооружениях высотой 10 и более метров от отметки поверхности проезда пожарных машин до карниза кровли или верха наружной стены (парапета) должны предусматриваться выходы на кровлю с лестничных клеток непосредственно или через чердак либо по лестницам 3-го типа или по наружным пожарным лестницам.
Согласно СП 1.13130.2020 Системы противопожарной защиты. Эвакуационные пути и выходы
4. Общие требования
4.2. Эвакуационные и аварийные выходы
Количество эвакуационных выходов с эксплуатируемой кровли и использование для эвакуации лестниц 3-го типа следует определять в соответствии с требованиями настоящего свода правил к этажам, за исключением специально оговоренных случаев.
4.2.4. К аварийным выходам относятся:
д) выход на кровлю здания I, II и III степеней огнестойкости классов С0 и С1 через окно, дверь или люк с размерами и лестницей в соответствии с перечислением в подпункте «г».
Указанные выходы, а также мероприятия и средства, предназначенные для спасения людей, не учитываются при проектировании путей эвакуации из помещений и зданий.
4.2.9. Не менее двух эвакуационных выходов, как правило, должны иметь этажи зданий класса Ф1.1, Ф1.2, Ф2.1, Ф2.2, Ф3, Ф4.
При высоте расположения этажа не более 15 м допускается (кроме зданий V степени огнестойкости) предусматривать один эвакуационный выход с этажа (или с части этажа, отделенной от других частей этажа противопожарными стенами не ниже 2-го типа или противопожарными перегородками 1-го типа) класса функциональной пожарной опасности Ф1.2, Ф3 и Ф4.3 площадью не более 300 м2 с численностью не более 20 человек и при оборудовании выхода на указанную лестничную клетку с этажа, а также с нижележащих этажей, противопожарными дверями 2-го типа.
Выход с эксплуатируемой кровли в указанном случае должен вести непосредственно в лестничную клетку.
4.2.12. Для технического этажа или иного технического пространства, предназначенного для размещения инженерного оборудования, площадью до 300 м2 допускается предусматривать один эвакуационный выход, а на каждые последующие полные и неполные 2000 м2 площади следует предусматривать еще не менее одного выхода.
В технических подпольях эти выходы должны быть обособлены от выходов из здания и вести непосредственно наружу.
Выходы из технических этажей, расположенных в надземной части здания, допускается осуществлять через общие лестничные клетки, а в зданиях с незадымляемыми лестничными клетками типа Н1 — через наружную воздушную зону.
Из технических этажей и иных технических пространств, предназначенных только для прокладки инженерных сетей без размещения инженерного оборудования, допускается предусматривать эвакуационные выходы размером не менее 0,75 x 1,5 м — через двери, а также размером не менее 0,6 x 0,8 м — через люки.
Выходы с покрытия, не являющегося эксплуатируемым, допускается предусматривать в соответствии с требованиями к выходам на кровлю для пожарных подразделений.
4.3.9. При устройстве прохода к лестничным клеткам или наружным лестницам через плоские кровли (в том числе и неэксплуатируемые) или наружные открытые галереи несущие конструкции покрытий и галерей следует проектировать с классом пожарной опасности К0 и пределом огнестойкости не менее:
- R(EI) 15 для эвакуации из помещений без постоянных рабочих мест;
- R(EI) 30 в остальных случаях.
Проходы должны быть предусмотрены по участкам, выполненным из негорючих материалов, и рассчитаны на соответствующую весовую нагрузку. Ширину проходов следует определять в соответствии с требованиями пункта 4.3.3 настоящего свода правил.
6. Жилые здания — объекты класса функциональной пожарной опасности Ф1.3, Ф1.4 и общежития квартирного типа
6.1. Многоквартирные жилые дома и общежития квартирного типа
6.
1.13. В зданиях секционного типа высотой не более 28 м допускается устройство аварийных выходов на кровлю. При этом необходимо предусматривать площадки и переходные мостики с ограждением, ведущие к лестницам 3-го типа, лестницам П2 или лестничным клеткам соседних секций.
7. Общественные здания — объекты классов функциональной пожарной опасности Ф.1.2, Ф2, Ф3, Ф4
7.3. Театры, кинотеатры, концертные залы, клубы, цирки, спортивные сооружения с трибунами, библиотеки и другие учреждения с расчетным числом посадочных мест для посетителей в закрытых помещениях
7.3.11. В зданиях театров в комплексе помещений обслуживания сцены следует предусматривать не менее двух лестничных клеток с естественным освещением, имеющих выходы на чердак и кровлю.
7.3.12. Сценическая коробка должна иметь не менее двух пожарных лестниц типа П2, доведенных до кровли сцены и сообщающихся с рабочими галереями и колосниками.
7.12. Школы, внешкольные учебные заведения, средние специальные учебные заведения, профессионально-технические училища
7.
12.9. Использование кровли в качестве эксплуатируемой для пребывания детей допускается только в зданиях I, II степеней огнестойкости.
На эксплуатируемой кровле допускается размещение спортивных площадок, площадок иного назначения, прогулочных зон при наличии нормативного количества эвакуационных выходов в соответствии с максимальным количеством людей, один из которых следует предусматривать на лестничную клетку, ведущую непосредственно наружу, имеющую световые проемы с размерами остекленной части не менее 1 м x 1,2 м на каждом этаже и изолированную от остальной части здания глухими строительными конструкциями. Допускается использование указанной лестничнои клетки для эвакуации непосредственно из актового зала в соответствии с требованиями пункта 7.12.13. При этом иные лестничные клетки, предназначенные для эвакуации с эксплуатируемой кровли, не должны размещаться в одной зоне с актовым залом.
Согласно СП 4.13130.2013 Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям:
Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям:6 Требования к объектам производственного и складского назначения класса функциональной пожарной опасности Ф5
6.2 Требования к производственным зданиям и помещениям
6.2.7 В зданиях с внутренними водостоками в качестве ограждения на кровле допускается использовать парапет. При высоте парапета менее 0,6 м его надлежит дополнять решетчатым ограждением до высоты 0,6 м от поверхности кровли.
6.2.8 Для зданий высотой от планировочной отметки земли до карниза или верха парапета 10 м и более проектируется один выход на кровлю (на каждые полные и неполные 40000 м кровли), в том числе для зданий:
- одноэтажных — по наружной открытой стальной лестнице;
- многоэтажных — из лестничной клетки.
В случаях, когда нецелесообразно иметь в пределах высоты верхнего этажа лестничную клетку для выхода на кровлю, допускается для зданий высотой от планировочной отметки земли до отметки чистого пола верхнего этажа не более 30 м проектировать наружную открытую стальную лестницу для выхода на кровлю из лестничной клетки через площадку этой лестницы.
6.9 Требования к зданиям котельных
6.9.19 Для крышных котельных следует предусматривать:
- выход из котельной непосредственно на кровлю;
- выход на кровлю из основного здания по маршевой лестнице.
При уклоне кровли более 10% следует предусматривать ходовые мостики шириной 1 м, с перилами от выхода на кровлю до котельной и по периметру котельной. Конструкции мостиков и перил предусматривается из материалов НГ.
7 Обеспечение деятельности пожарных подразделений
7.1 Для зданий и сооружений должно быть обеспечено устройство:
— пожарных проездов и подъездных путей к зданиям и сооружениям для пожарной техники, специальных или совмещенных с функциональными проездами и подъездами;
— средств подъема личного состава подразделений пожарной охраны и пожарной техники на этажи и на кровлю зданий и сооружений;
— противопожарного водопровода, в том числе совмещенного с хозяйственным или специального, сухотрубов и пожарных емкостей (резервуаров).
7.2 В зданиях и сооружениях высотой 10 и более метров от отметки поверхности проезда пожарных машин до карниза кровли или верха наружной стены (парапета) должны предусматриваться выходы на кровлю с лестничных клеток непосредственно или через чердак либо по лестницам 3-го типа или по наружным пожарным лестницам.
7.3 Число выходов на кровлю (но не менее чем один выход) и их расположение следует предусматривать в зависимости от класса функциональной пожарной опасности и размеров здания и сооружения:
- на каждые полные и неполные 100 метров длины здания и сооружения с чердачным покрытием и не менее чем один выход на каждые полные и неполные 1000 квадратных метров площади кровли здания и сооружения с бесчердачным покрытием для зданий классов Ф1, Ф2, Ф3 и Ф4;
- по пожарным лестницам через каждые 200 метров по периметру зданий и сооружений класса Ф5.
7.4 Допускается не предусматривать:
- пожарные лестницы на главном фасаде здания и сооружения, если ширина здания и сооружения не превышает 150 метров, а со стороны, противоположной главному фасаду, имеется противопожарный водопровод;
- выход на кровлю одноэтажных зданий и сооружений, имеющую покрытие площадью не более 100 квадратных метров.
7.5 На чердаках зданий и сооружений, за исключением зданий класса Ф1.4, следует предусматривать выходы на кровлю, оборудованные стационарными лестницами, через двери, люки или окна размером не менее 0,6×0,8 метра.
7.6 Выходы с лестничных клеток на кровлю или чердак предусматриваются по лестничным маршам с площадками перед выходом через противопожарные двери 2-го типа размером не менее 0,75×1,5 метра.
Указанные марши и площадки должны выполняться из негорючих материалов и иметь уклон не более 2:1 и ширину не менее 0,9 метра.
7.7 В зданиях и сооружениях классов Ф1, Ф2, Ф3 и Ф4 высотой не более 15 метров допускается устройство выходов на чердак или кровлю с лестничных клеток через противопожарные люки 2-го типа размером 0,6×0,8 метра по закрепленным стальным стремянкам.
7.8 На технических этажах, в том числе в технических подпольях и на технических чердаках, высота прохода должна быть не менее 1,8 метра, на чердаках вдоль всего здания и сооружения — не менее 1,6 метра.
Ширина этих проходов должна быть не менее 1,2 метра. На отдельных участках протяженностью не более 2 метров допускается уменьшать высоту прохода до 1,2 метра, а ширину — до 0,9 метра.
7.9 В зданиях и сооружениях с мансардами предусматриваются люки в ограждающих конструкциях пазух чердаков.
7.10 В местах перепада высоты кровли (в том числе для подъема на кровлю светоаэрационных фонарей) более 1 метра предусматриваются пожарные лестницы.
7.11 Пожарные лестницы в местах перепада высоты кровли допускается не предусматривать:
- если высота вышележащего участка (определяемая в соответствии с пунктом 7.2) не превышает 10 м;
- между участками кровли, один из которых имеет высоту менее 10 м, а другой оборудован выходом на кровлю в соответствии с пунктом 7.2;
- между участками кровли, каждый из которых оборудован выходами на кровлю в соответствии с пунктом 7.2;
- между участками кровли одноэтажных зданий и сооружений, имеющих покрытие площадью не более 100 квадратных метров.
7.12 Для подъема на высоту от 10 до 20 метров и в местах перепада высоты кровли от 1 до 20 метров следует применять пожарные лестницы типа П1, для подъема на высоту более 20 метров и в местах перепада высоты кровли более 20 метров — пожарные лестницы типа П2.
7.17 На покрытии зданий и сооружений с отметкой пола верхнего этажа более 75 метров должны предусматриваться площадки для транспортно-спасательной кабины пожарного вертолета размером не менее 5×5 метров. Над указанными площадками запрещается размещение антенн, электропроводов, кабелей.
Согласно Постановлению Правительства РФ от 25.04.2012 № 390 «О противопожарном режиме»:
24. Руководитель организации обеспечивает содержание наружных пожарных лестниц и ограждений на крышах (покрытиях) зданий и сооружений в исправном состоянии, их очистку от снега и наледи в зимнее время, организует не реже 1 раза в 5 лет проведение эксплуатационных испытаний пожарных лестниц и ограждений на крышах с составлением соответствующего протокола испытаний, а также периодического освидетельствования состояния средств спасения с высоты в соответствии с технической документацией или паспортом на такое изделие.
75. Руководитель организации обеспечивает исправное содержание (в любое время года) дорог, проездов и подъездов к зданиям, сооружениям и строениям, открытым складам, наружным пожарным лестницам и пожарным гидрантам.
Запрещается использовать для стоянки автомобилей (частных автомобилей и автомобилей организаций) разворотные и специальные площадки, предназначенные для установки пожарно-спасательной техники.
370. Предусмотренные проектом наружные пожарные лестницы и ограждения на крышах строящихся зданий устанавливаются сразу же после монтажа несущих конструкций.
Требования к эвакуационным путям по действующим нормам
Требования к пожарным лестницам
Как сделать изоляционную крышку для чердачной двери | Руководства по дому
Двери чердака обычно покрывают тонким листом фанеры или остатками гипсокартона. Любой из этих материалов обеспечивает небольшую изоляцию, если она вообще есть. Закрытый проем становится значительным источником потери тепла в доме, а отсутствие теплоизоляции способствует появлению сквозняков в отопительный сезон.
Утепление двери зависит от того, есть ли у вас опускающаяся чердачная лестница или просто люк над люком.
Отверстие для люка
Измерьте отверстие для люка на чердаке, которое часто называют отверстием для люка.
Отрежьте кусок фанеры 3/8 дюйма или 3/4 дюйма примерно на 1/4 дюйма меньше по ширине и длине, чем размеры отверстия.
Обрежьте четыре куска пиломатериала 1 на 2 с помощью циркулярной пилы, чтобы создать упор вокруг отверстия для люка, исходя из размеров отверстия. Дверь чердака будет упираться в этот упор, который должен образовывать непрерывный прямоугольник вокруг проема.Сначала отрежьте самые длинные элементы и сделайте каждый из них равным внутреннему размеру проема чердака. Отрежьте каждый из меньших элементов по ширине чердачного проема минус толщина двух частей размером 1 на 2.
Прикрепите обрезанные куски пиломатериалов 1 на 2 к пиломатериалам каркаса, которые окружают проем чердака, при этом широкая сторона должна плотно прилегать к деревянным каркасам, которые окружают проем чердака.
Ввинтите шурупы для дерева через пиломатериал размером 1 на 2 дюйма в элементы каркаса. Прикрепите детали так, чтобы нижние края находились примерно на дюйм выше нижнего края пиломатериала.
Отрежьте кусочки уплотнителя канцелярским ножом так, чтобы они подходили к созданным вами упорам размером 1 на 2 дюйма. Снимите основу с уплотнителя и прижмите их к верхним краям всех упоров.
Отрежьте кусок изоляционного ватина примерно на 1/4 дюйма короче по длине и ширине, чем люк, сделанный на шаге 2.
Прикрепите изоляционный ватин к люку с помощью строительного клея.
Вставьте изолированный люк в отверстие люка.
Лестница на чердак
Отрежьте три куска уплотнителя и прикрепите их к дверной коробке, где дверь чердака встречается с рамой. Избегайте применения уплотнителя на откидном конце, так как это может привести к заклиниванию двери и неправильной герметизации. Очистите и приклейте уплотнитель на место.
Измерьте размеры дверного проема чердака, включая высоту лестницы, когда они сложены внутри чердака. Все эти измерения снимите на чердаке.
Отрежьте куски жесткого пенопласта с помощью универсального ножа. Сделайте части примерно на 1-2 дюйма выше, чем высота сложенной лестницы чердака, и примерно на 1-2 дюйма длиннее, чем размеры дверного пространства. Если у вас нет фанерного пола на чердаке, измерьте расстояние от края балки до края балки, чтобы готовая коробка не оказалась слишком широкой или слишком длинной для проема.
Закрепите углы коробки пленкой изоленты.
Прикрепите уплотнитель к верхнему краю ящика из жесткого пенопласта.
Вырежьте крышку из жесткого пенопласта для верхней части коробки. Получите размеры крышки, измерив коробку, которую вы уже создали.
Прикрепите крышку к коробке с помощью изоленты из фольги, наклеенной вдоль одной из двух самых длинных сторон.
Поместите коробку с крышкой на чердак и вокруг сложенной чердачной лестницы. Приклейте коробку изолентой из фольги к коробке и балкам перекрытия чердака или потолка.
Ссылки
Биография писателя
Роберт Корпелла профессионально пишет с 2000 года.Он является сертифицированным мастером-натуралистом, регулярно следит за качеством воды в ручьях и является редактором freshare.net, сайта, посвященного изучению Озарка на открытом воздухе. Работы Корпеллы были опубликованы в различных изданиях. Он имеет степень бакалавра Университета Арканзаса.
График № 137 — На карте показаны изменения в американском городе
График № 137 — На карте показаны изменения в американском городе
- Детали
- Последнее обновление: понедельник, 17 августа 2020 г. 17:54
- Написано by IELTS Mentor
- Хиты: 62701
IELTS Academic Writing Task 1 / Graph Writing — Map / Diagram:
» На это задание нужно потратить около 20 минут.
На карте ниже показаны изменения, произошедшие в американском городе в период с 1948 по 2010 год.
Обобщите информацию, выбрав и сообщив об основных характеристиках и проведя сравнения, где это уместно.
» Вы должны написать не менее 150 слов.
Модель Ответ 1:
На предоставленной карте показано, как трансформировался американский город, и показано, как он выглядел в два разных года — 1948 и 2010.Беглый взгляд подсказывает, что за исключением жилого района на юго-востоке города, были построены новые здания и внесены изменения, но общая площадь не увеличилась и не сократилась.
Для начала видно, что фабрики на северо-восточном углу были снесены, чтобы построить аэропорт и несколько коммерческих зданий. Точно так же супермаркет заменил озеро, которое было рядом с заводами. Также стоит отметить, что на юго-западе от нового супермаркета были построены четыре коммерческих здания.Они были расположены по обе стороны большой дороги, по две с каждой стороны. Церковь в южном направлении еще в 1948 году была заменена спортивным стадионом в 2010 году.
С другой стороны, некоторые особенности этого города не изменились на протяжении всего периода. Природные элементы, в частности канал и деревья, остаются нетронутыми. Не изменилась и система дорог: 2 маленькие и 2 большие дороги. Кроме того, не пострадали бензозаправочная станция на севере и жилые дома в правом нижнем углу, в отличие от домов на другой стороне канала.
[Автор — Нгуен Тхыонг Ву]
Пример ответа 2:
Карты отображают изменения, которые произошли в американском городе в период с 1948 по 2010 год. В целом, несмотря на некоторые существенные изменения, размер города не изменился. Однако эти вариации показывают, что в течение этого промежутка времени город во всем развивался постепенно.
Если посмотреть на детали, то можно отметить некоторые существенные различия.В 1948 году от центра города до северо-востока, окружающее озеро с деревьями и фабрики были расположены. В 2010 году эти места были преобразованы в супермаркет, коммерческие здания и аэропорт. В то же время в правом нижнем углу города спортивный стадион в это время заменил церковь. Жилые дома и местный супермаркет были заменены коммерческими зданиями.
Напротив, жилые дома, которые были расположены на правой стороне канала, и АЗС, расположенная на севере города, не меняли своего положения на протяжении всего периода времени.
[Автор — Эльвин Меммедов]
Модель Ответ 3:
На данной иллюстрации сравнивается карта американского города в 2010 году с картой 1948 года. Анализируя город в 1948 и 2010 годах, мы видим, что это Очевидно, что, несмотря на некоторые общие изменения, такие как перенос зданий или открытие новых объектов, его основная структура осталась почти такой же.
Как видно, жилые квартиры в юго-восточном углу города остались нетронутыми, как и улицы города и канал.Более того, деревья города не вырубали для новостроек. Стоит отметить, что АЗС на улицах, идущих с юго-запада на северо-восток, не сносили и не перемещали.
Если посмотреть на карты, то за этот период произошло много изменений. Супермаркет перенесли, а церковь снесли, чтобы освободить место для спортивного стадиона. Жилые дома, расположенные на углу центральных улиц, были снесены для строительства двух коммерческих построек.Кроме того, в 2010 году есть аэропорт, расположенный в восточной части, на месте, где в 1948 году работали четыре завода. Заметно присутствие коммерческих зданий в 2010 году, в то время как дома и фабрики преобладали на карте 1948 года.
[Автор — Simone]
| Исследования времени | Улучшения Вечности | Вехи Вечности | Замедление времени |
| Tickspeed влияет на 1-е измерение времени с уменьшенным эффектом В настоящее время: 1x Стоимость: 1 Теорема времени | Открыть секретное достижение Стоимость: 0 Теоремы времени |
| Формула множителя Replicanti лучше (log2 (x) ^ 2 -> x ^ 0.032) Стоимость: 3 теоремы времени | Ограничение интервала репликации 50 мс -> 1 мс Стоимость: 2 теоремы о времени |
| Половина ваших репликантов галактик находится на бесконечности Стоимость: 2 теоремы о времени | Усиливает бонусы, основанные на вашей бесконечной характеристике (в степени 4) Стоимость: 3 теоремы времени | Вы получаете в 1 раз больше бесконечных характеристик (в зависимости от увеличения измерений) Стоимость: 2 теоремы времени |
| Каждая галактика дает 1.Получено двукратное увеличение IP. Стоимость: 4 теоремы о времени | Требования к Галактике увеличиваются на 52 восьмых вместо 60 Стоимость: 6 теорем о времени |
| Вы получаете в 1e15 раз больше IPCost: 3 теоремы о времени | Eternity Challenge 5 Требование: 200 галактик Стоимость: 100 теорем о времени |
Изоляция доступа на чердак, шаг за шагом | Джексон EMC
Доступ по лестнице вниз
Приобретенный комплект — что вам понадобится
- Тряпки или бумажные полотенца
- Мыло и вода
- Рулетка
- Комплект крышки люка на чердаке (проверьте хозяйственные магазины или купите в Интернете)
- Уплотняющая прокладка из вспененного винила на липкой основе, чувствительная к давлению ½ ”
- Пистолет для латексных герметиков
- Универсальный нож или ножницы
Шаг первый — Удалите весь мусор или неплотную изоляцию с фанерного покрытия; очистите внутренний край крышки водой с мылом; дайте полностью высохнуть.
Шаг второй — Установите крышку люка чердака в соответствии с инструкциями производителя. Купленный чехол может застегиваться на молнию или иметь верхнюю часть, которая поднимается в сторону. Либо один из них будет установлен и заделан чердаком, либо деревянным каркасом опускающейся лестницы.
Шаг третий — Нанесите уплотнительную прокладку из пенопласта толщиной ½ дюйма на каждый внутренний край фанерного покрытия опускающейся лестницы, исключая откидную сторону. Концы уплотнителя должны плотно прилегать друг к другу.
Шаг четвертый — Убедитесь, что при закрытии откидной лестницы уплотнитель создает хорошее уплотнение.
Доступ к смотровому люку
Доступ к отверстию Scuttle — что вам понадобится
- Тряпки или бумажные полотенца
- Мыло и вода
- Рулетка
- Жесткая изоляционная оболочка (толщиной от ½ «до 2»)
- Универсальный нож
- Тюбик со строительным клеем и пистолетом для герметика
- Отвертка и винты
- Уплотняющая прокладка из вспененного винила на липкой основе, чувствительная к давлению ½ ”
Шаг первый — Снимите люк с люка люка; очистите съемную панель щеткой от мусора или отслоившейся изоляции; промойте чердачную сторону люка и чердак облицовки люка водостока водой с мылом; дайте полностью высохнуть.
Шаг второй — Измерьте ширину и длину чердачной стороны панели доступа.
Шаг третий — Обрежьте жесткую изоляционную оболочку на ¼ дюйма меньше, чем размеры смотрового люка, чтобы оставить зазор при открытии отверстия в люке; отрежьте достаточно листов, чтобы уложить их вместе, чтобы они составили 3–4 дюйма изоляционной оболочки.
Шаг четвертый — Вставьте тюбик со строительным клеем в пистолет для герметика и надавите на поршень, чтобы закрепить трубку.Используя канцелярский нож, отрежьте кончик тюбика под углом 45 ° примерно в четверти дюйма от конца. Нанесите полоску строительного клея на чердачную сторону панели доступа и нанесите первый слой обшивки; нанести полоску строительного клея на первый слой обшивки и нанести второй лист, повторяя до тех пор, пока обшивка не станет глубиной 3-4 дюйма.
Шаг пятый — Закрепите оболочку на обращенной вверх стороне (стороне чердака) съемной панели винтами в каждом углу, соблюдая осторожность, чтобы не повредить внешнюю часть смотровой панели.
Шаг шестой — Нанесите ½ герметизирующей прокладки из вспененного винила либо на обращенную вниз сторону смотровой панели, либо на внутренние края обшивки люка, убедившись, что концы уплотнителя плотно прилегают друг к другу; вставьте люк обратно в отверстие люка и убедитесь, что уплотнитель обеспечивает плотное уплотнение.
Дополнительно — если панель доступа к забегу из фанеры, вы можете добавить защелкивающийся болт снаружи люка и обшивки, чтобы обеспечить более плотное прилегание.
Доступ к внутренней двери
Доступ к внутренней двери — что вам понадобится
- Тряпки или бумажные полотенца
- Мыло и вода
- Рулетка
- Жесткая изоляционная оболочка (толщиной от ½ «до 2»)
- Универсальный нож
- Пистолет для строительного клея и герметика
- Малярная лента
- Уплотняющая прокладка из вспененного винила на липкой основе, чувствительная к давлению ½ ”
- Ножовка по металлу (если размер двери нестандартный)
- Отвертка и шурупы или молоток и гвозди
- Порог
Шаг первый — Промойте чердак внутренней двери и внутренний край дверного косяка водой с мылом; дать полностью высохнуть.
Шаг второй — Измерьте длину и ширину двери и перенесите эти измерения на лист изоляционной оболочки; используя универсальный нож, разрежьте обшивку по размеру двери.
Шаг четвертый — Измерьте расстояние от низа одной стороны дверного косяка до низа другой стороны. Измерьте дважды, прежде чем разрезать уплотнитель.
Шаг пятый — Используйте ножницы или универсальный нож, чтобы отрезать уплотнитель по размеру.Оставьте подкладку на месте и, начиная с одного конца, медленно оттяните назад, вставляя уплотнитель на место вокруг дверного косяка, где он будет касаться двери при закрытии. Если возможно, закройте двери одной сплошной уплотнительной прокладкой. Если его необходимо разрезать, убедитесь, что концы уплотнителя плотно прилегают друг к другу.
Step Six –Измерить открытие порога; если дверь нестандартного размера, вам нужно будет обрезать порог по размеру с помощью пилы или ножовки.
Шаг седьмой — Установите порог и прикрепите порог к полу шурупами или гвоздями.
Проект, который вы можете реализовать самостоятельно, чтобы повысить энергоэффективность своего дома
Закройте одно из самых неэффективных мест в доме
Скачать инструкцию и схему (файл PDF)
Материалы
- Один лист 4’x8 ‘1/2 пенопласта
- Гвозди от 22 до 25 8d
- Тюбик латексного или силиконового герметика
- Инструменты
- Универсальный нож
- Карандаш или маркер
- 6 ‘прямая кромка
- Рулетка
Выдвижная мансардная лестница внутри дома обеспечивает удобный доступ на чердак наверху.С точки зрения энергии, однако, это похоже на наличие многополосной автострады между внутренним кондиционированным пространством и необусловленным пространством на чердаке, по которому тепло поступает в ваш дом и выходит из него.
Единственный материал, изолирующий вас от экстремальных температур чердака выше откидной чердачной лестницы, — это кусок фанеры толщиной ¼ дюйма, который практически не имеет изоляционных свойств. Это сильно контрастирует с изоляцией, которая окружает проем чердачной лестницы. В результате под лестницей образуется горячая или холодная точка, что отрицательно скажется на вашем комфорте и ваших счетах за отопление и охлаждение.
Один из способов ограничить доступ к этой автомагистрали — это построить крышку люка на чердаке, которая надевается на чердак со стороны проема и снижает передачу тепла, не ограничивая доступ на чердак. Следующее пошаговое руководство проведет вас через этот процесс.
Инструкции по сборке крышки люка чердака
Рабочие листы на английском языке
«Друг только что рассказал мне о вашем веб-сайте. Так много замечательных материалов! Я уверен, что буду часто им пользоваться, когда начнется школа.Спасибо за предоставление этого замечательного ресурса «. — Энн Мари Г., Уилмингтон, Северная Каролина. 02.08.12
EnglishForEveryone.org — это ваш ресурс для распечатанных рабочих листов на английском языке. Слева на этой странице вы найдете указатель, содержащий сотни качественных учебных материалов. Чтобы открыть PDF-файл для печати, просто щелкните по выбранной теме, а затем выберите нужный рабочий лист из ссылок на этой странице. Вы можете использовать любые материалы на этом веб-сайте без разрешения, при условии соблюдения нашей строгой политики в отношении авторских прав.Если вы хотите поблагодарить нас, расскажите своим друзьям об этом веб-сайте и рассмотрите возможность ссылки на наши веб-страницы (см. Наши Условия использования, чтобы узнать, как это сделать). Мы ценим ваш интерес и поддержку и надеемся, что наши материалы будут полезны для использования в классе или дома.
Начальная школа (K-12), общеобразовательная школа (GED), английский как второй язык (ESL), и все, кто желает улучшить свои знания английского языка, должны иметь возможность воспользоваться этим сайтом. Мы предлагаем широкий выбор точных и кратких ресурсов по развитию навыков, ориентированных на разные уровни способностей.Мы надеемся, что вы найдете наши ресурсы визуально привлекательными, простыми, легкими для поиска и способными передать суть английского языка. Для доступа к этим ресурсам регистрация не требуется. Наши распечатываемые рабочие листы и интерактивные викторины постоянно тестируются и уточняются в классе, чтобы сделать их максимально понятными и плавными. Каждый рабочий лист составлен таким образом, чтобы максимально использовать пространство страницы и экономить бумагу на принтере / копировальном аппарате.
Интернет казался лучшей площадкой для запуска англоязычного ресурса такого типа из-за его широкой доступности.Простой дисплей и понятная структура навигации веб-сайта упрощают понимание для начинающих пользователей и новичков, говорящих по-английски. Хотя этот веб-сайт создан для максимально возможной помощи учащимся, учителя и родители могут счесть его особенно полезным. Мы надеемся, что вы сможете найти ресурсы, подходящие для использования в классе, или с минимальными усилиями познакомиться с определенным аспектом английского языка.
EnglishForEveryone является аффилированным лицом с Read Theory и English Maven — отличными сайтами для онлайн-информационных практических викторин.Если у вас есть какие-либо вопросы / комментарии относительно любого из этих веб-сайтов, пожалуйста, не стесняйтесь размещать сообщение на нашей доске сообщений или свяжитесь с представителем EnglishForEveryone напрямую по нашему адресу электронной почты: [email protected].
Как изолировать точку доступа на чердаке
Большинство изоляционных материалов на чердаках домов воздухопроницаемы (воздух может проходить через них). Это означает, что хотя ваша изоляция на чердаке может замедлить поток тепла посредством излучения, она не остановит потока воздуха из жилого помещения, который переносит тепло посредством конвекции, если есть путь для движения воздуха.Правило здесь простое: для движения воздуха должен быть путь (дыра в потолке, трещина в гипсокартоне, плохо загерметизированный чердак и т. Д.) И перепад давления. Вот и все. Разница в том, что давление чаще всего создается разницей в температуре. Ознакомьтесь с этим, чтобы узнать больше: Закон Гей-Люссака.
Помните физику в средней школе? Тепло распространяется тремя способами. Проводимость в твердых материалах, конвекция в жидкостях (жидкостях или газах) и излучение через все, что позволяет излучению проходить.Мне нравится думать об этом как о трех направлениях путешествия денег. В конце концов, каждое теряемое вами тепло — это прикрепленная к нему долларовая банкнота. Когда вы отапливаете дом, ваша печь создает для этого много британских тепловых единиц (BTU). Самый дешевый BTU — это тот, который вам никогда не придется производить. Нагрейте участок один раз и держите его закрытым.
Наш чердак требует от нас сосредоточиться в первую очередь на конвективных тепловых потерях. Хотя проводимость и излучение тоже играют большую часть времени, давайте пока остановимся на конвекции.
Конвективные потери:
Когда мы отапливаем наш дом, из печи вырабатывается горячий воздух, который стремится подняться в верхнюю часть комнаты. Всегда помните, что теплый воздух поднимается вверх . Тепло не поднимается, а теплый воздух поднимается. При повышении температуры в комнате этот горячий воздух будет выходить через любую трещину в оболочке здания вокруг потолка. Помните: воздуху нужен только путь и разница в давлении для движения. Поскольку вы нагрели воздух своей печью, вы создали ту разницу температур, которая создала разницу в давлении. Воздух может проникать внутрь источников света (особенно встроенного освещения с множеством отверстий), потолочных вентиляторов, детекторов дыма и, конечно же, чердачных люков. Мы знаем, что воздух выходит наружу, и если этот воздух не заменить, в вашем доме будет отрицательное давление. Мать-природа не любит перепадов давления . На каждую частичку теплого воздуха, который вы теряете наверху, вы втягиваете прохладный воздух снизу.
