Преобразовать интерьер можно с помощью различных конструктивных решений. Сегодня большой популярностью среди дизайнеров пользуется подиум в квартире. Такая конструкция может быть оборудована в любом помещении как жилого, так и нежилого назначения. Можно сделать подиум своими руками, главное ознакомиться с технологией проведения работы.
Для чего используется
Несмотря на декоративное назначение подиума, он также выполняет целый рад более важных задач. С его помощью можно пространство разделить на функциональные зоны.
Подиум в комнате дает возможность визуально скорректировать пропорции помещения. Длинную и узкую комнату можно зрительно расширить. А установив такую конструкцию в одном угле, можно немного округлить квадратную форму помещения.
Делая подиум своими руками
предварительно необходимо предусмотреть устройство ящиков. В них можно хранить
достаточно большое количество вещей. Это особенно удобно в том случае, если
площадь помещения очень маленькая.
Как правильно расположить
Перед тем как располагать подиум необходимо учесть некоторые факторы:
1. Использовать такой конструктивный элемент можно только в
помещении с высотой потолков не менее 275 см. В противном случае все будет
смотреться нелепо, а визуально пространство станет в разы уже;
2. Данную конструкцию не стоит располагать в центре комнаты,
поскольку его постоянно придется обходить со всех сторон. Также стоит избегать
проходных зон;
3. Очень часто на расположение подиума оказывает влияние конфигурация
комнаты. Границами могут выступать ниши или арки;
4. Для узкой и длиной комнаты стоит делать конструкцию на всю
ширину. Это зрительно увеличит пространство;
5. Можно сделать конструкцию округлой формы,
помещение станет более комфортным и уютным;
Если
конструкция получилась более 20 см, то необходимо сделать несколько ступенек по
10-15 см.Правильное расположение подиума дает возможность внешне преобразовать квартиру и сделать ее более функциональной.
Выбор конструкции
По конструкции все подиумы можно разделить на два типа:
- монолитный;
- каркасный.
Для выполнения монолитного типа необходимо использовать бетонный раствор. Чаще всего их делают под душевые кабинки и ванные, поэтому уместно использовать в частном доме, где нагрузка будет действовать непосредственно на грунт. В квартирах слишком большой подиум из бетона окажет негативное воздействие на перекрытия. Заливать коммуникации раствором недопустимо. В случае любой неисправности доступ к ним будет ограничен.
Для устройства каркасного типа используются деревянные балки. Они в
последствие обшиваются листами фанеры, ОСП, ДСП. Также может быть использована
черновая доска. Независимо от выбранного материала, необходимо укладывать два
слоя.
Для создания каркасной конструкции в квартире можно также использовать металлические профили. На правильно смонтированный подиум устанавливаются не только кровати и письменный стол, но и достаточно объемные шкафы для хранения вещей и других предметов.
Выбор материалов
Перед тем как начать строительство необходимо определиться с тем, какой материал будет использован. Для каркасного сооружения лучше всего брать деревянные бруски, а не металлический профиль и листы многослойной фанеры или ОСБ-плиты. Для крепления в таком случае потребуется подготовить саморезы и дюбеля.
Для придания подиуму большей оригинальности можно дополнительно использовать подсветку. С этой задачей отлично справиться светодиодная лента, монтаж которой можно выполнить своими руками.
Для монолитного сооружения необходимо подготовить чистый песок, отсев и
цемент. Все ингредиенты должны быть чистыми и сухими.
Особое внимание стоит
уделить цементу, он должен быть не ниже марки М500, при этом с нормальным сроком
годности.
Делаем своими руками
Устройство любого подиума можно осуществить самостоятельно. Для этого не нужно иметь особых знаний и большого опыта. Перед тем как начать работу главное ознакомиться с основными этапами. Это позволит выполнить все работы правильно и готовая конструкция, в конечном счете, будет надежной, прочной и прослужит очень долгое время.

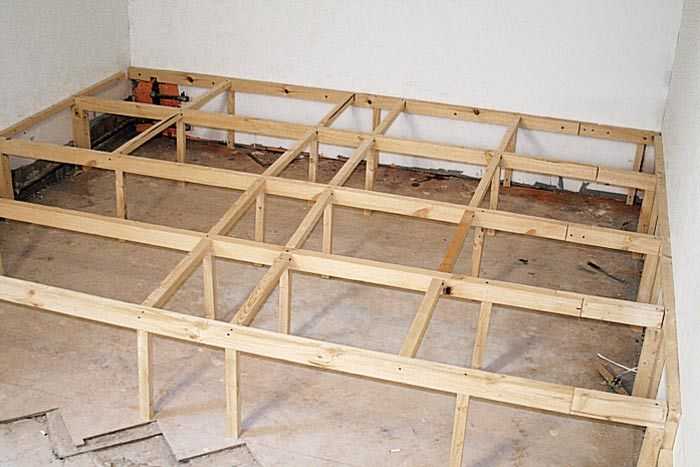

Строительство каркасного подиума
На первом этапе работы необходимо сделать эскизы и чертежи. При этом важно указать все размеры и отметить важные места креплений. На схеме необходимо указать все габариты каркаса и размеры всех ящиков (если они предусмотрены). В том случае если предполагаются ступени, их размеры также нужно указать. При выполнении работы стоит проверять все по чертежам.
Делая подиум в квартире своими руками необходимо подготовить инструменты:
- рулетка и уровень;
- шуруповерт и саморезы;
- ручная пила;
- степлер строительный.

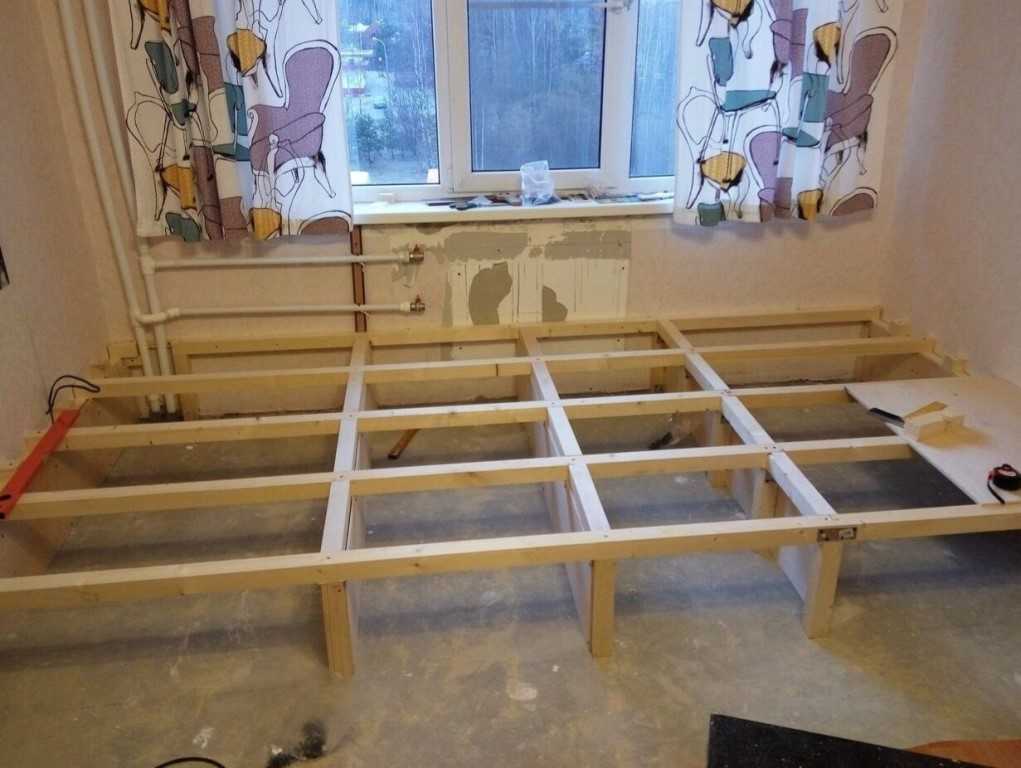

На первом этапе необходимо провести разметку. На полу с помощью карандаша или мелка прочерчивается контур будущего каркаса. По периметру с помощью дюбелей закрепляются брусья. Очень важно контролировать расстояние между несущими лагами. Оно не должно превышать 40 см. Если конструкция будет иметь небольшой размер, опорные брусья располагаются только по периметру. При больших размерах необходимо дополнительно установить опорные элементы и закрепить их на полу.
Каждый брусок необходимо строго контролировать с помощью строительного уровня. Очень важно чтобы плоскость лаг была в строго горизонтальном положении. При необходимости нужно будет скорректировать плоскость, закрепив брус по-новому.

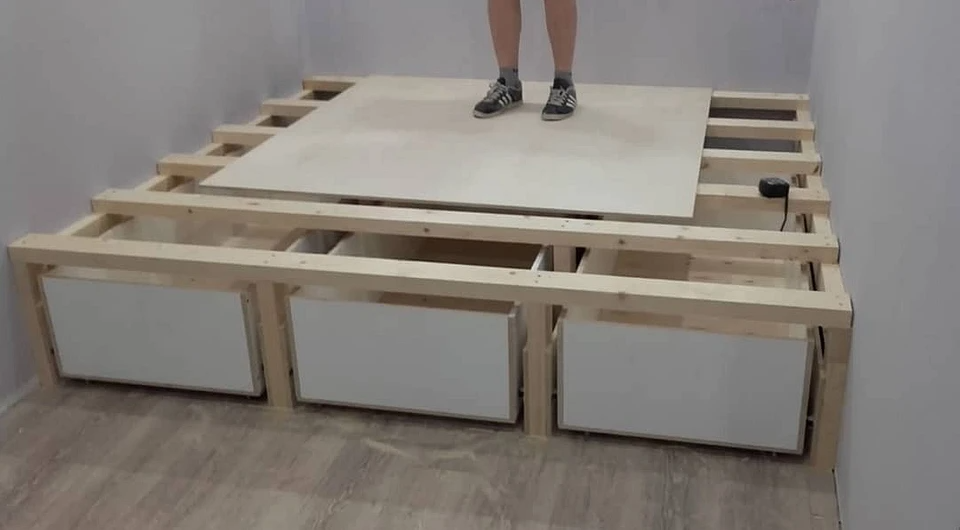

При обустройстве каркаса также стоит подготовить месторасположение
ящиков. Части для ящиков обшиваются фанерой в первую очередь. Стоит контролировать
расстояние между полом и дном ящика. Зазор должен быть как минимум 5 мм. Этого
будет достаточно для нормального и комфортного использования.
После того как внутреннее наполнение выполнено, можно приступить к внешней обшивке. Каждый лист крепиться саморезами к деревянным брускам. Необходимо чтобы торцы листа были расположены на средине бруска, и не весели в воздухе. Только в таком случае можно получить максимально прочную конструкцию. Следующий слой фанеры необходимо укладывать перпендикулярно первому. Лист фанеры или ОСП должен крепиться по всему периметру. Шаг между саморезами не должен превышать 20-25 см.
Если в конструкции предполагается устройство подсветки необходимо предварительно позаботиться о коммуникациях. Светодиодная лента крепится к поверхности на специальный алюминиевый профиль.
Подиум в комнате каркасного типа можно облицевать любым видом напольного покрытия. Стоит отметить, что конструкция может быть покрыта таким самым покрытием, как и весь пол в комнате, либо наоборот другим видом. Выбор зависит от личных предпочтений и дизайнерской задумки.
Устройство монолитного подиума
Подиум своими руками может также быть выполнен с помощью бетонного
раствора.
Такая конструкция отлично подойдет для помещений с повышенным уровнем
влажности. Кроме того она в состоянии выдержать очень большой вес. Поэтому
можно смело устанавливать на него баню, душевую кабинку или джакузи. Кроме того
в бетонной конструкции очень просто спрятать всю систему канализации.
На первом этапе необходимо провести разметку. По контуру в качестве опалубки можно выложить кирпич. В зависимости от необходимой высоты укладывается один или два ряда. Далее вся площадь заливается приготовленным бетонным раствором.
Для приготовления бетонного раствора необходимо использовать только качественные материалы. Цемент должен быть высокой марки и быть с нормальным сроком годности. Комки в цементе свидетельствуют о низком качестве материала и низких технических свойствах. Что касается песка, он должен быть сухим и не содержать никаких примесей мусора и глины. Рекомендуется перед приготовлением раствора просеять его через специальное строительное сито.
Для приготовления раствора можно использовать пропорции 1:2:3, где к
одной части цемента добавляется две части песка и три части отсева.
Необходимо обработать все поверхности гидроизоляционным материалом. Это может быть обычная битумная мастика. Также предварительно стоит продумать расположение коммуникации, которая будет располагаться в подиуме. После того как залит бетонный раствор, доступ к ним будет ограничен.
Если подиум монолитного типа выполняется в ванной комнате, в качестве отделочного материал лучше всего использовать плитку. При полукруглой конструкции, стоит отдать предпочтение плитке мозаике. Благодаря маленькому размеру каждого элемента отделка будет смотреться намного лучше.
Если располагается монолитный подиум
в комнате, отделочный материал может быть совершенно разным. Очень часто
используется линолеум, ламинат или ковролин. Все зависит от общего интерьера и
функционального назначения подиума.
Секреты устройства
Есть некоторые секреты устройства, которые помогут сделать конструкцию
более практичной и функциональной.
№ 1. При устройстве каркасного типа стоит просчитать
предполагаемую нагрузку. От этого зависит размер брусьев. В случае если
нагрузка не будет превышать 150 кг на кв. м, лаги можно использовать сечением
50 на 50 мм. При нагрузке более 300 кг, нужно приобрести брусья размером 70 на
70 мм.
№ 2. При закреплении фанеры или ОСБ, между листами стоит
оставлять небольшой зазор. Достаточно всего лишь несколько миллиметров. Это
необходимо для того, чтобы материал при температурных перепадах свободно
деформировалась. Стыки можно заполнить силиконовым герметиком.
№ 3. Подиум не обязательно крепить к стенам. Но если это
необходимо, то крепление можно выполнять только к несущим стенам. К межкомнатным
перегородкам каркас не крепится.
№ 4. Если подиум делается в детской комнате, чтобы минимизировать случаи получения травм, в качестве отделочного материала рекомендуется использовать ковролин.
Он в некоторой степени скроет все углы и во время активных игр ребенок не получит травму.
№ 5. Если подиум покрывается линолеумом важно правильно его закрепить. Для этого можно использовать двусторонний скотч.
№ 6. В некоторых случаях вместо ящиков в подиуме можно выполнить устройство выдвижной кровати.
Вы можете посмотреть, как выглядит подиум в квартире, фото которого представлено в данной статье. Это даст возможность определиться с подходящей формой и высотой сооружения, а также определить для себя как облицевать его. Продумав каждый момент и выполнив правильно все работы, помещению можно придать новый облик, сделать его более оригинальным и более функциональным.
Фото галерея
Фото идеи размещения подиума в интерьере квартиры.
Видео

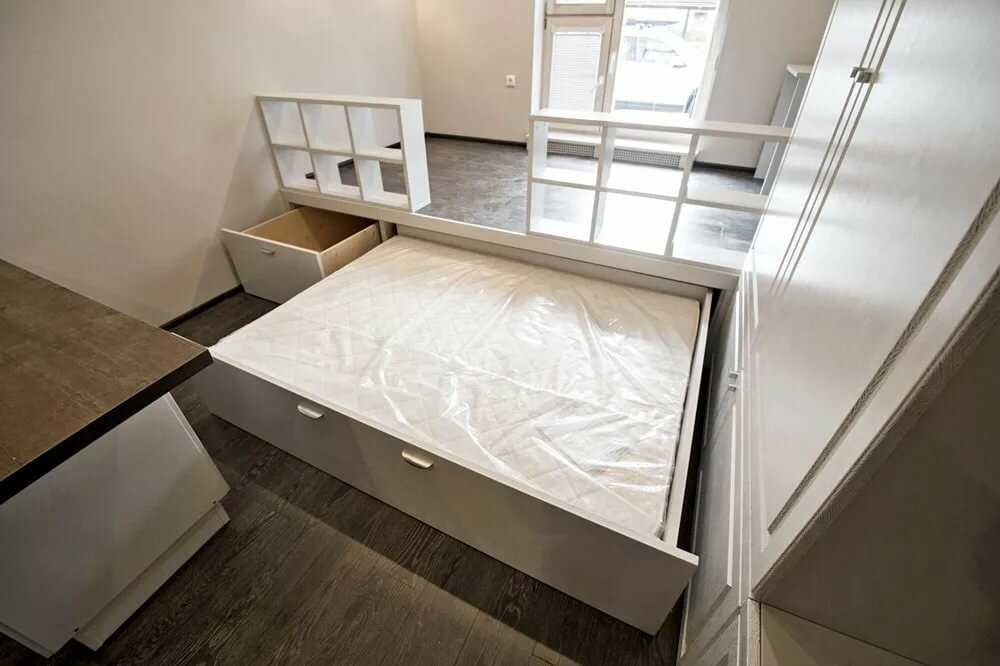

Подиум для кровати своими руками: типы, чертежи, схемы
Гид по типам подиумов и необходимым материалам + несколько видео мастер-классов с подробными инструкциями, как сделать подиум для кровати своими руками
Такой функциональной вещи, как подиум, найдется место практически в любой квартире.
О его функциях и задачах мы подробно рассказывали в статьях «Подиум в интерьере» и «Что скрывает под собой подиум: все плюсы и минусы», а упоминали в качестве удачного решения для детской, спальни, кухни и даже балкона и вовсе неисчислимое множество раз.
Содержание:
- Типы подиумов
- Материалы
- Подготовка
- На заметку
- Мастер-классы
Типы подиумов
Подиумы имеют различную высоту. На совсем низких часто размещают кухню или ванну для удобства скрытого проведения коммуникаций. Такой тип подиума также служит для разграничения функциональных зон в больших помещениях или квартирах-студиях или для создания визуального акцента. В подиумы повыше прячут кровать и выдвижные ящики, а сверху размещают остальную мебель; бывает и наоборот: матрас кладут на подиум, а внутри только хранят что-то. Самые высокие подиумы часто встречаются в детской: внутрь может поместиться целый шкаф, а на втором этаже получится отличная спальня или уголок для учебы — этакая замена кровати-чердаку или покупным комплектам детской мебели.
Подиум необязательно должен быть большим по площади: компактный вариант отлично смотрится у окна или на балконе — с матрасиком и подушками сверху и полезными емкостями для хранения внутри. Применить знания по устройству подиумов можно даже для создания функционального дивана или основания с ящиками для кровати.
Материалы
К материалам для подиума предъявляются следующие требования: надежность (чтобы выдержать мебель и людей), легкость (не давать сильную нагрузку на перекрытия) и отсутствие неприятных звуков при ходьбе по подиуму.
Самые прочные подиумы имеют основание из бетона, но это решение не подходит для квартир: вес конструкции получается просто огромным. Поэтому каркас подиума в городских условиях делают из следующих материалов:
- Деревянные брусья. Иногда их дополняют опорными столбиками из кирпича.
- Металлический профиль. Выдерживает большую нагрузку, но стоит подороже. Металлическая конструкция все равно дополняется брусом.
- Пеноблоки. Легче бетона и обеспечат высокую прочность конструкции.
Легче бетона и обеспечат высокую прочность конструкции.Обшивают подиум фанерой, а сверху кладут выбранный отделочный материал: подойдет практически любое напольное покрытие от плитки до ковролина.
Подготовка
Сперва определитесь с типом подиума, местом размещения и размером. Вам понадобится схема, где будут учитываться размеры и дополнительные элементы типа ящиков или выдвижной кровати. Без должного опыта сложно нарисовать чертеж самостоятельно, поэтому можно обратиться к профессионалам за советом или взять подходящий в интернете и немного модифицировать. Вот несколько для примера:
Также необходимо примерно рассчитать количество материала и закупить его. В классическом варианте для подиума из дерева подойдет брус 30х40 мм и 50х50 мм и фанера 10 мм и 20 мм. Плюс понадобится набор столярных инструментов и расходники: саморезы, анкеры, дюбель-гвозди, простые и усиленные крепежные уголки.
Если в вашей конструкции присутствуют выдвижные элементы, необходима соответствующая фурнитура или готовые ящики/кровать для подиумов.
Проще всего сделать место хранения с откидной крышкой сверху, но оно будет не слишком удобным.
Подиум для кровати своими руками: на заметку
- Чтобы подиум получился ровным, перед началом работы начертите на стене линию по уровню.
- Оставляйте зазор в 2-3 мм между листами фанеры: материал расширяется от изменения температуры и влажности.
- Прочности конструкции добавляет уменьшение шага между опорами в каркасе — оптимальное расстояние не больше 40 см.
- Пустоты в подиуме лучше заполнить строительной ватой или пеной, чтобы избежать гулкого звука от шагов и скрипа каркаса.
- Материалы для подиума в мокрой зоне, особенно пеноблоки, дополнительно требуют серьезной гидроизоляции.
Мастер-классы
Эти три видео показывают возведение подиумов, отличающихся конструкцией или материалами. Например, в последнем видео креативный умелец сделал подиум с использованием кухонных шкафчиков из ИКЕА, чем сильно упростил себе работу.
А для тех, кто больше любит читать, чем смотреть, — очень подробная инструкция с фото.
Дайджест Квартблога
Хранение постельных принадлежностей: места, способы, лайфхаки — Все об аккуратном и удобном хранении постельных принадлежностей дома: лучшие места и самые полезные лайфхаки.
15 спален и кроватей с подиумами — В этой подборке мы собрали для вас примеры спален и кроватей с подиумами.
Как зонировать кровать: 12 приемов — Интересные способы визуально отделить кровать от остального пространства.
Московская квартира 43 м² с подиумом и телескопом — В небольшой квартире площадью 42,9 м² дизайнерам мастерской Geometrium важно было разместить весь функционал, сохранив пространство и воздушность.
15 кроватей-подиумов — Кровати-подиумы подойдут тем, кто хочет сэкономить пространство спальни и воспользоваться появившимся местом для хранения вещей.
Фотографии: howmeb.com, ik-architects.com, whoovie.com, pinterest.com, homester.com.ua, happymodern.ru
Добавить в избранное9
- Теги
- подиум
- своими руками
подиум, своими руками
Строительство подиума 101: все, что вам нужно знать
Конструкции подиума стали популярными строительными материалами с 1960-х годов. Это связано с их высокоэффективными преимуществами, включая долговечность, низкие эксплуатационные расходы и быстрый монтаж на месте. Они использовались для строительства жилых квартир, общежитий, тюрем, школ и ряда других коммерческих зданий.
Итак, что такое строительство подиума? Что это включает? Вот все, что вам нужно знать.
Что такое строительство подиумов?
Также известная как конструкция с пьедесталом или платформой, конструкция подиума представляет собой тип здания, характеризующийся горизонтальными разделениями между верхней башней и нижним «подиумом».
Обычно подиум сделан из стали или бетона, а затем увенчан несколькими деревянными каркасными этажами. Общие конфигурации подиумов включают 4–5 этажей для жилых помещений поверх коммерческих, торговых и парковочных мест ниже
Преимущества строительства подиума
В Северной Америке все большее распространение получают здания-подиумы. В связи с высокой стоимостью стали и бетона и постоянно растущими ставками на землю подрядчики и застройщики обращаются к деревянным конструкциям, которые имеют более высокую плотность и позволяют использовать дополнительную арендуемую площадь по сравнению с традиционными квартирами в стиле сада. Более того, этот метод строительства более экономичен с точки зрения затрат труда и материалов, обеспечивает гибкость конструкции, меньшее воздействие на окружающую среду и повышенную скорость строительства.
Некоторые из преимуществ:
Преимущества обшивки панелями
В конструкции подиума используются обшитые панелями стены для экономии денег и времени.
Это связано с тем, что они имеют более высокий допуск на герметичность, что помогает уменьшить усадку, вызванную зазорами. Поскольку дерево является естественным тепло- и звукоизолятором, деревянные панели могут помочь сохранить прохладу в жилых и коммерческих помещениях летом и тепло зимой. В результате ваш ежемесячный счет за электроэнергию резко сократится благодаря этой естественной изоляции.
Кроме того, деревянные панели сочетаются со многими предметами интерьера и цветовой гаммой. В сочетании с правильной обивкой он может создать теплую домашнюю атмосферу.
Идеально подходит для торговых помещений
Бетонные подиумы идеально подходят для торговых и коммерческих помещений на первом этаже, создавая совершенно другое ощущение жилых помещений наверху. Использование жилых и коммерческих площадей в одном здании является привлекательной ценностью для многих арендаторов, особенно тех, кто ищет удобство. В результате это может увеличить стоимость вашего имущества.
Простота установки Дополнительные удобства
Помимо торговых площадей, здания с подиумным дизайном отлично подходят для включения садов, открытых бассейнов и террас или дополнительного парковочного места.
В некоторых местных юрисдикциях допускается строительство до двух этажей над уровнем земли, если в здании всего 7 этажей. Это означает, что застройщик может иметь два или три этажа бетонной конструкции выше уровня земли с пятью другими этажами из дерева, поддерживаемыми бетонным подиумом.
Перед началом строительства рекомендуется поработать с вашей командой, чтобы узнать, что возможно в вашей юрисдикции.
Экологичность
Древесина растет естественным образом, является возобновляемой, биоразлагаемой, пригодной для вторичной переработки и нетоксичной, что делает ее экологически безопасным строительным материалом. С другой стороны, бетон считается четвертым по величине источником выбросов углекислого газа в Америке.
Несмотря на то, что были приняты меры по сокращению выбросов углерода при производстве бетона (такие как добавление шлака и летучей золы), древесина по-прежнему имеет значительное преимущество в отношении экологичности.
Другими словами, древесина для строительства является углеродоотрицательным процессом. это поощряет стремление строительной отрасли к устойчивому будущему.
Целостность конструкции
Специализированные балки, используемые в конструкции подиума, обеспечивают долговечность и прочность всей конструкции для применения в условиях высоких требований. Это делает здание в стиле подиума таким же прочным и крепким, как и другие типы бетонных зданий.
Верхний деревянный подиум также легкий, что делает его идеальным выбором для районов с высокой сейсмической активностью, где на массу здания воздействуют расчетные боковые нагрузки. Кроме того, присущая дереву гибкость может сделать его более щадящим и эластичным строительным материалом, чем бетон. Это дает вам максимальную отдачу от ваших денег, не нарушая банк.
Типы конструкции подиума
Многоэтажные деревянные здания обычно подпадают под строительство типа III и типа V, причем каждый тип подразделяется на A и B.
Этажи должны иметь разные требования к огнестойкости. IBC перечисляет рейтинги огнестойкости для различных типов стеновых конструкций.
Две общие конструкции подиума включают в себя:
Многоквартирный дом
В этом типе здания бетонная плита подиума выступает в качестве несущего пола, а также в качестве переходной плиты для конструкции стального каркаса, расположенной выше. Часто плиты располагаются над уровнями парковки и помогают уменьшить передачу звука и повысить огнестойкость.
Односемейный дом
В этом жилом доме пол гаража будет преобразован в пустотелое перекрытие для увеличения жилой площади. Пустотный уровень действует как подиумная плита, которая обеспечивает пониженную звукопередачу, высокую огнестойкость и пониженную вибрацию. Более того, потолочную поверхность не нужно снимать, и она готова к покраске.
Что говорит Кодекс о конструкции подиума
В Международном строительном кодексе (IBC) подиум определяется как две отдельные конструкции, построенные одна над другой.
Например, строительство Типа III-A может иметь высоту до 4 этажей или 65 футов, а Типа V-A — до трех этажей или 50 футов. Однако добавление спринклерной системы Национальной ассоциации противопожарной защиты (NFPA) означает, что застройщики получают дополнительные 20 футов в высоту или еще один этаж.
IBC считает, что окончательный уровень наружных стен является самой низкой точкой между границей участка и зданием (6 футов). Поэтому для конструктивных целей высота измеряется от начала подиума, хотя это и не настоящая архитектурная высота.
В районах с высокой сейсмической активностью Американское общество инженеров-строителей (ASCE) требует, чтобы здания с подиумом имели сейсмостойкие деревянные боковые системы.
Местные юрисдикции в отношении зданий в стиле подиума различаются. Поэтому обязательно ознакомьтесь с ними, прежде чем приступить к строительству подиума.
Методы строительства подиума и стоимость
Плиты подиума представляют собой системы перекрытий, которые передают нагрузку от деревянной или стальной рамной конструкции на колонны и стены под ней.
Плиты подиума имеют определенные конструктивные стили, которые обеспечивают выравнивание несущих элементов с подконструкцией внизу.
Обычно используемые системы строительства подиума включают:
Монолитный бетон с последующим натяжением
В этом методе строительства монолитный бетон заливается на месте. Балки и плиты заливаются вместе, чтобы уменьшить количество стыков. Это связано с тем, что соединения требуют постоянного обслуживания, например, регулярная замена герметика в соединениях может значительно увеличить затраты в долгосрочной перспективе. Монолитный бетон с пост-напряжением лучше всего подходит для строительных проектов, где главными приоритетами являются стоимость жизненного цикла и долговечность.
Некоторые из преимуществ монолитных подиумных зданий с пост-напряжением включают:
- Площадь здания и форму каркаса легко изменить, поскольку подрядчики могут легко изменить опалубку на месте.
- Лучшее распределение света, поскольку лучи размещаются через каждые 20-24 фута вместо 5-6 футов.
Конструкция из сборных полых стержней
Эта конструкция подиума нравится многим людям, поскольку обеспечивает высокую скорость строительства и безопасную рабочую платформу. Предварительно напряженный сборный железобетон формируется за пределами площадки и транспортируется на строительную площадку. Это особенно полезно для проектов с ограниченными участками или для тех, которые не допускают нагрузки на постнатяжные сухожилия.
Некоторые из преимуществ сборных многопустотных конструкций включают:
- Архитектурный дизайн может быть включен во внешние панели.
- Снижение первоначальных затрат на строительство благодаря раннему принятию решений и ограниченному количеству опалубки.
- Погодные условия не влияют на конструкцию, так как детали обычно изготавливаются в помещении.
- Более быстрая строительная площадка, так как отлитые детали просто доставляются на строительную площадку для монтажа.
На что обратить внимание при строительстве конструкции в виде подиума
Прежде чем приступить к проекту проектирования подиума, учтите следующие соображения:
Усадка
В конструкциях, где деревянные несущие перегородки и стены поддерживают два или более крыша, IBC требует, чтобы подрядчик провел анализ, чтобы убедиться, что усадка деревянного каркаса не повлияет на структурную целостность здания.
К ним относятся проверка механических, электрических и сантехнических систем. Чтобы проект был одобрен, этот анализ должен показать, что система крыши не будет структурно затронута. В случае, если это так, это должен быть проект, переработанный с учетом различий.
Рекомендуется найти надежного строительного подрядчика, так как плохая усадка конструкции может привести к различным проблемам со зданием. Кроме того, в процессе строительства обратите внимание на такие вещи, как допуск на расширение, вызванное теплом, перегородки из недеревянного брандмауэра, трубопроводы, горизонтальные воздуховоды, а также цементные покрытия пола.
Системы крепления
Для многоэтажных зданий непрерывные системы крепления имеют ряд преимуществ по сравнению с обычными системами благодаря своей потенциальной грузоподъемности и простоте установки. Единственным недостатком этой системы является то, что это встроенная система, что затрудняет работу с ней.
Анализ гибкой или жесткой диафрагмы
При этом используется анализ гибкой или полужесткой диафрагмы для определения распределения стенок сдвига.
Есть два типа процессов, которые вы можете использовать, чтобы классифицировать деревянную диафрагму как гибкую или полужесткую.
Гибкий расчет довольно прост, но он не отражает фактические условия на участке (согласно отвесным стенам и соотношению пролета к высоте). Это может привести к недооценке внутренней нагрузки. При расчете полужесткой конструкции подрядчики используют жесткие части здания в качестве запаса прочности для укладки несущих стен.
Двухэтапное проектирование
Двухэтапное проектирование предполагает рассмотрение верхней части здания с деревянным каркасом как полностью отдельной конструкции от нижней бетонной части. Этот процесс представляет собой альтернативу проектированию всего здания с одинаковой сейсмической стойкостью, что означает, что верхняя часть будет иметь как минимум на 30% больше сил.
Бетонно-деревянное соединение
Одной из наиболее распространенных проблем при строительстве подиума является проектирование интерфейса между нижней плитой подиума и верхней деревянной надстройкой.
Для бесшовной передачи нагрузки плиты подиума должны иметь соответствующую расчетную прочность, чтобы противостоять общей осевой нагрузке.
Одно из основных соображений конструктивности, которые вы должны учитывать при строительстве подиума, — это установка монолитного натяжения. Здесь происходит многое, в том числе арматура после натяжения, инженерные коммуникации, водосточные трубы, блокираторы, арматура, дополнительная сталь на верхней колонне, приподнятые бордюры и закладные пластины.
Порода и сорт
Знание породы и сорта древесины, используемой для строительства, поможет сделать процесс более плавным, поскольку это предотвратит такие ограничения, как местная недоступность и затраты.
Каркас типа
Каркас платформы, вероятно, является наиболее распространенным деревянным каркасом конструкции типа V. Двойные верхние пластины стены поддерживают балки.
Другим распространенным типом каркаса является модифицированный баллонный каркас. Во время этого процесса каркас пола свисает с двойной верхней плиты и обычно используется в качестве альтернативной платформы.
Подумайте о дизайне подиума для вашего следующего строительного проекта
Хотя люди, занятые строительством, могут рассматривать деревянное строительство как угрозу бетонной промышленности, на самом деле все наоборот. Строительство подиумов объединяет бетон, сталь и дерево для создания прибыльного рынка, который быстро набирает популярность в последние годы, и мы не видим, чтобы он куда-то ушел в ближайшее время. Для удобства строительства и экономической эффективности выберите здание с подиумным дизайном.
Если вам нужна профессиональная помощь с вашим проектом строительства подиума, ищите авторитетного, опытного и лицензированного генерального коммерческого подрядчика для получения первоклассной консультации и достижения наилучших результатов.
Что такое строительство подиума? — Скули Колдуэлл
Статистика
Автор Элизабет Ван Метер
The Brunner Building : пример недавнего проекта постройки подиума, который мы разработали на Коротком Севере (двухэтажный подиум с тремя дополнительными этажами легкой конструкции из дерева)
Если вы еще не заметили, популярность смешанной разработки никуда не денется.
Поскольку это предлагает способ органично интегрировать домашнюю жизнь, работу и развлечения, многофункциональная застройка представляет собой один из наиболее распространенных типов строительства в Центральном Огайо.
В строительной отрасли строительство подиума обычно определяется как метод строительства, который делит здание на нижнюю и верхнюю части. Нижняя часть, «подиум», обычно представляет собой один или два этажа и построена из прочной конструктивной системы, такой как сталь или железобетон. Верхняя часть, которая обычно занимает четыре-пять этажей над подиумом, построена из более экономичной конструктивной системы, такой как конструкция из легкого деревянного каркаса (WLFC).
Преимущества конструкции подиума заключаются в использовании наиболее подходящей и экономичной конструктивной системы для каждого пользователя. нижний этаж здания смешанного назначения часто требует более прочной конструктивной системы для длинных открытых пролетов и более огнестойкой системы для более уязвимых мест, таких как рестораны, магазины или автомобильные парковки.
Верхние этажи обычно являются жилыми, где не требуются длинные пролеты, поскольку средняя квартира состоит из нескольких небольших помещений (гостиная/столовая, кухня, спальни, ванные комнаты и т. д.), для которых требуются относительно короткие пролеты. В этом случае деревянный легкий каркас более экономичен, поскольку используемые материалы и навыки, необходимые для их использования, менее затратны, чем стальная или железобетонная конструкция. В соответствии с нормами многоквартирные жилые дома должны быть спринклерными, что снижает потенциальный риск пожара при использовании деревянных конструкций в этом типе зданий.
Для частей Hubbard Park Place мы использовали конструкцию типа 1-B на вершине подиума.
Еще одним преимуществом строительства подиума является то, что горизонтальное разделение, созданное подиумом, считается «оценкой» при определении количества этажей, которые можно построить над подиумом.
Например, конструкция типа VB (незащищенный деревянный каркас) ограничена максимум четырьмя этажами для использования в жилых домах группы R-2 по коду. При строительстве подиума эти четыре этажа можно построить над подиумом, не считая этажей под подиумом. По сути, вы можете построить здание высотой в пять или шесть этажей с верхними этажами типа VB.
Итак, на что следует обратить внимание при использовании конструкции подиума?
1 | Максимальная высота ограничена наиболее уязвимым типом конструкции
Несмотря на то, что конструкция подиума по существу позволяет вам использовать отдельный тип конструкции над подиумом, вы все равно ограничены максимальной высотой этого типа конструкции, если она не была построена на подиуме .
Так, например, строительство типа V-B ограничено максимальной высотой 60 футов над уровнем земли до самого высокого занимаемого этажа, даже если количество этажей, которые вы можете построить (четыре в этом примере), можно отсчитывать от уровня подиума.
.
2 | Подиум не обязательно должен быть одноэтажным
Подиум обычно делают одноэтажным, отчасти потому, что такие виды использования, как розничная торговля или общественное питание, лучше всего работают на одном уровне с прямым доступом с тротуара, но это не обязательно быть. Общая высота здания ограничена максимально допустимой высотой наиболее уязвимого типа конструкции (см. пункт 1 выше). Если вашему зданию нужен двухэтажный подиум (возможно, для мезонина), это разрешено нормами, если вы не превышаете максимальную высоту.
Мы спроектировали двухэтажный подиум для Brunner Building (помимо него мы построили еще три этажа)
3 | Кодовые требования к горизонтальному разделению на подиуме могут быть строгими, а требования к конструкции могут быть сложными
Существует несколько вариантов конструкции над подиумом, но требования к самому подиуму строгие.
Это должна быть конструкция типа I-A (огнестойкая негорючая), а горизонтальное противопожарное разделение подиума должно быть рассчитано на три часа. В результате подиумы обычно строятся из железобетона с пост-напряжением, что является достаточно дорогой конструкционной системой, для которой требуются специализированные субподрядчики.
В то время как последующее натяжение улучшает конструкционные характеристики бетона, что снижает количество необходимого бетона, оно также делает проходы в перекрытиях абсолютно критически важными для координации, поскольку пряди после натяжения нельзя прервать или разорвать. В идеале после сборки плиты с пост-напряжением не вносятся никакие изменения; если после этого требуются проходки, плита должна быть подвергнута рентгеновскому излучению до отбора керна, чтобы убедиться, что прядь не будет затронута.
4 | Существует несколько типов конструкций, которые можно использовать над подиумом
Хотя тип конструкции самого подиума должен быть I-A, над подиумом можно использовать любой тип конструкции.
Наиболее распространенными типами (в порядке возрастания строгости) являются типы V-B, V-A (защищенный деревянный каркас), III-B (незащищенный горючий) и III-A (защищенный горючий). По мере изменения типа V-B на другие типы предъявляются более высокие требования к степени огнестойкости несущих стен, узлов перекрытий и узлов крыш. Компромисс заключается в том, что по мере увеличения рейтинга огнестойкости здание может стать выше.
Например, для жилых домов R-2 тип конструкции V-B не имеет требуемой огнестойкости ни для одного компонента. Над подиумом может быть построено не более трех этажей с максимальной высотой 60 футов над землей.
Если вместо этого используется тип конструкции III-B, внешние несущие стены потребуют двухчасовой огнестойкости, и вы сможете построить пять этажей над подиумом в пределах максимальной высоты 75 футов над землей. Вы несете больше первоначальных затрат на строительство при оценке своей конструкции, но взамен вы получаете возможность строить дополнительные жилые единицы.
5 | Конструкция над подиумом не обязательно должна быть из легкой деревянной рамы
Большинство зданий подиумов построены с использованием подиума из железобетона или стали и WLFC над горизонтальным разделением. Но кроме WLFC есть строительные системы, которые можно использовать и над подиумом. В зависимости от типа конструкции использование конструктивных систем из холодногнутого металлического каркаса может обеспечить большую высоту и максимальное количество этажей. Массивная древесина, относительно новая строительная система в Соединенных Штатах, также является многообещающей, особенно в связи с тем, что грядущие Международные строительные нормы и правила будут пересмотрены, чтобы разрешить большую высоту и этажность при использовании массивных деревянных материалов, таких как поперечно-клееная древесина.
Если у вас есть вопросы о строительстве подиума, обращайтесь ко мне по адресу [email protected].
Пять тенденций дизайна интерьера в многоквартирном доме
Подробнее →
Все, что вам нужно знать при обновлении или замене лифта
Какой лифт мне нужен? В чем разница между гидравлическим и тяговым лифтом? В этой статье рассматриваются основы современных лифтовых систем (с акцентом на пассажирские лифты).
