Как правильно сделать вытяжку в частном доме

Строительство частного дома это сложный кропотливый процесс, одним из важных этапов которого выступает обустройство вытяжных систем в разных помещениях. Вытяжка в частном доме играет большую роль и оказывает прямое воздействие на здоровье домочадцев и сохранность находящейся внутри мебели, отделки и других предметов интерьера. Об этом и предлагаем поговорить в настоящем обзоре.

Вытяжка в частном доме: что это такое? зачем нужна?

Вытяжная вентиляция представляет собой систему, обеспечивающую вывод отработанного воздуха из помещения и приток извне свежих воздушных масс .

Основная задача такого оборудования заключается в создании в частном доме санитарно-гигиенических условий, положительно сказывающихся на здоровье человека и соответствующих всем нормам и требованиям, прописанным в ГОСТах и СНИПах.

Вытяжка в частном доме позволяет создать благоприятный климат, корректируя такие показатели, как:

• температура воздуха,
• относительная влажность,
• скорость движения воздушных масс,
• воздухообмен.

Таким образом, назначение этой системы сводится к выведению из помещения лишней влаги, избыточного тепла, углекислого газа и вредных испарений, а также пылевых частиц

Современные технологии позволяют помимо стандартной функции (вывод отработанного воздуха) вытяжки получать также дополнительные опции в виде: подогрева или наоборот охлаждения воздуха до комфортной температуры, ионизации, дополнительного увлажнения воздушных масс и т.д.

В нормативных документах прописаны конкретные значения, которым должен соответствовать объем поступающего внутрь свежего кислорода. Для наглядности приведем некоторые цифры:

• жилые помещения — 3 м3 в час на каждый квадратный метр,
• санузел — от 25 до 50 м3 в час (в зависимости от того, совмещенная ванная с туалетом или нет),
• кухня — от 60 до 90 м3 в час (зависит от того, газифицированная кухня или нет. Также учитывается количество конфорок у плиты).

Виды воздуховодов

Вытяжка для частного дома встречается в разных вариациях. Каждый тип имеет свои особенности. Рассмотрим основные виды:

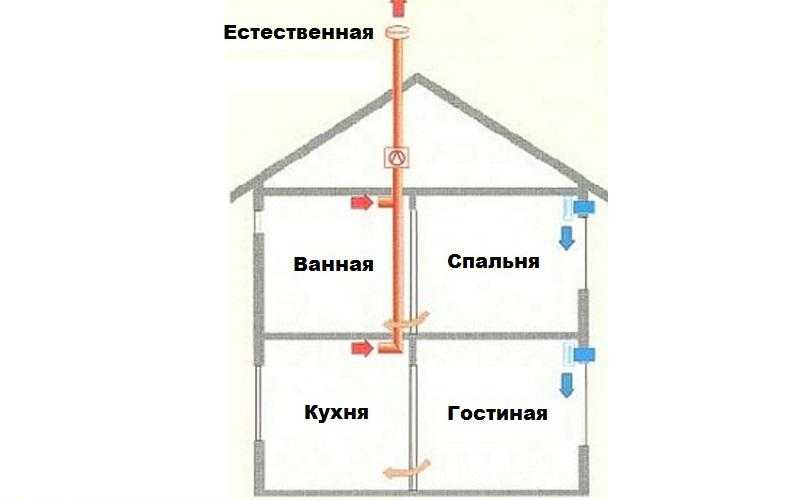

1. Естественная — при таком механизме воздухообмен происходит за счет образования разницы давления снаружи и внутри дома. При монтаже такой системы в стене делаются вытяжные и приточные отверстия. При этом первые располагаются над вторыми. За счет разницы в высоте и температуре воздуха (внутри и снаружи) появляется тяга, которая запускает воздухообмен.

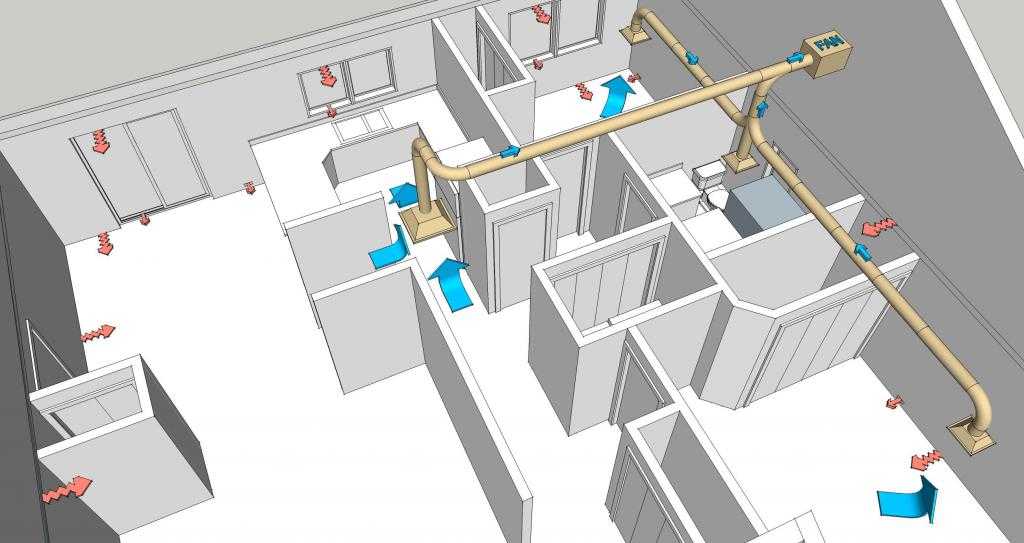

2. Механическая — воздухообмен обеспечивается за счет использования вспомогательного оборудования. Это может быть вентилятор или эжектор. Механическая вентиляция считается более эффективной, так как здесь можно подключить дополнительные опции. Например: нагрев воздуха при помощи воздухонагревателя, очищение поступающего воздуха от загрязняющих веществ и пылинок пылеуловителем, защита от проникновения внутрь помещения посторонних звуков за счет установки шумоглушителей.

По способу обустройства вытяжная вентиляция может быть централизованной — монтаж выполняется еще на этапе строительства здания. В этом случае обязательно задействуются специальные вентиляторы. Децентрализованную вентиляцию можно сделать, как на этапе строительства, так и уже во введенном в эксплуатацию здании. Здесь в каждом помещении монтируется отдельный вентканал под вытяжку.

Негативные последствия недостаточной вентиляции в доме

Неправильно спроектированная в частном доме вентиляционная система или полное ее отсутствие является не только нарушением санитарных норм, но и влечет за собой серьезные негативные последствия:

1. Рост концентрации углекислого газа — без качественного воздухообмена в комнате постоянно будет ощущение духоты, что негативно скажется на состоянии человека и домашних питомцев.
2. Активное накопление пыли — мощная вытяжка также удаляет пылевые частицы. Если же она отсутствует или плохо функционирует пыль постоянно будет скапливаться в большом объеме на разных поверхностях. В таких условиях человеку тяжело дышать, а постоянных контакт с пылью может привести к развитию астмы.
3. Высокий уровень влажности — в плохо проветриваемых помещениях очень часто влажность выше нормативных значений (30-60%). Это приводит к появлению плесени и активному размножению грибков, деревянная мебель разбухает и деформируется.
4. Неприятные запахи в доме — запах затхлости и застоя частый спутник закрытых помещений, которые редко проветривают.
5. Вредные испарения — различные предметы в доме и элементы интерьера могут выделять в окружающую среду вредные вещества (например, отделка после свежего ремонта, мебель, окрашенные или покрытые лаком поверхности и т.д.). Если не будет мощной вытяжки, все эти канцерогены будут скапливаться внутри помещения.
6. Рост концентрации угарного газа — обычно он выделяется во время приготовления еды на газовой плите. Также определенная концентрация СО отмечается в комнатах, где топят камин, печь, работает котел на твердом топливе. Именно поэтому очень важно сделать мощную вытяжку прежде всего на кухне, в котельной и комнатах, где есть печь (камин).

Практически все из перечисленного выше негативно сказывается на здоровье человека. У людей, живущих в доме с плохой вытяжной вентиляцией, часто появляются головные боли, сонливость, головокружение, рассеянность внимания и другие неприятные симптомы.

Особенности обустройства вытяжки в разных помещениях

Чтобы четко понимать, как сделать вентиляцию в своем доме, необходимо иметь представление об особенностях монтажа такой системы в помещениях разного назначения.

Кухня

Главное назначение кухни это приготовление пищи,а в процессе тепловой обработки продуктов в окружающее пространство неминуемо попадает: дым, отработанный газ (СО), испарения воды, резкие запахи и прочие нежелательные примеси. Регулярное нахождение в таких условиях негативно сказывается на работоспособности и самочувствии хозяйки, а также заметно портит окружающую обстановку (потолок, стены, фасады мебели, текстиль). По этой причине кухня это одно из главных помещений в доме, где необходимо сделать мощную вытяжку.

Стандартная вытяжная система для кухни включает в себя следующие детали:

• вентиляционный зонт (поглощает испарения, запахи и газы),
• вентиляционная труба, через которую все примеси выводятся наружу,
• система управления оборудованием (механическая или электронная),
• жироулавливающие фильтры (препятствуют попаданию различного рода загрязнений во внутреннюю часть прибора).

Корпус такого оборудования изготавливается из материалов, отличающихся устойчивостью к температурным перепадам и коррозии. Чаще это нержавеющая сталь или эмаль.

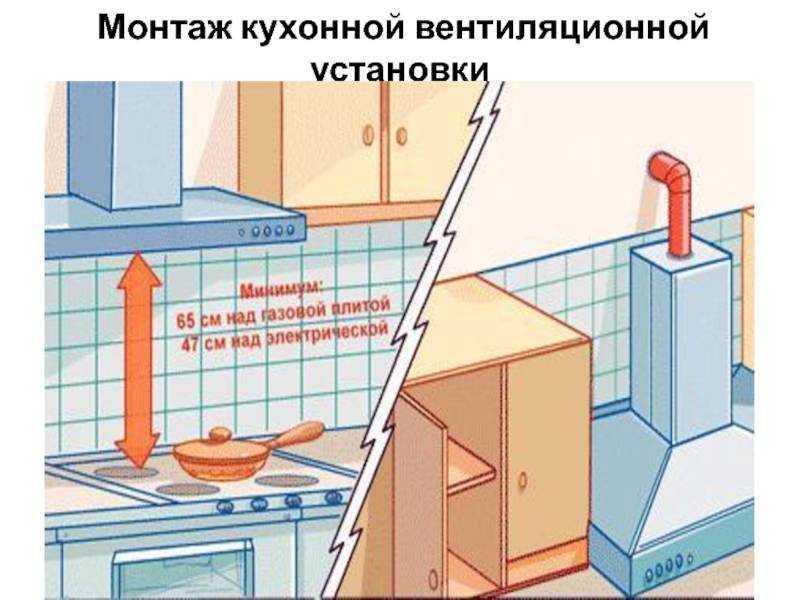

Выбрать вытяжку для кухни можно любого вида (подвесная, встраиваемая, настенная, угловая или островное) главное придерживаться следующих ключевых правил:

• ширина вентиляционного зонта и варочной поверхности должны совпадать. Допускается, чтобы он был немного шире,
• для стандартной плиты с 4 конфорками оптимальная ширина рабочей поверхности вытяжки составляет 60-90 см,
• производительность прибора следует сопоставлять с общей площадью кухни. Например, для помещения 15 квадратных метров с высотой потолков 3 метра нужна вытяжка с производительностью от 700 м3 в час.

В санитарных требованиях четко указано, что на кухне воздухообмен должен происходить по 8-10 раз за один час.

Санузел

Туалет и ванная комната это те помещения, где регулярно отмечается высокий уровень влажности. Если ничего не предпринять, то совсем скоро все поверхности и сантехника покроются грибком и плесенью, а в воздухе будет стоять неприятный затхлый запах.

Таким образом, главное назначение вытяжки в санузле заключается в своевременном отведении лишней влаги на улицу. Как сделать вытяжку в ванной и туалете?

Здесь все достаточно просто. В стене делаются специальные отверстия (через них будет выводиться воздух), а затем подключаются к общей вытяжной вентиляции.

При обустройстве воздухообмена в санузле вполне можно ограничиться естественной вентиляцией. Однако, если есть необходимость в усилении эффекта, то для этого хорошо подойдет вытяжной вентилятор.

Жилые комнаты

Несмотря на то, что жилые комнаты менее подвержены резким перепадам температуры, испарениям, высокой влажности и другим неблагоприятным условиям, здесь также очень важно создать благоприятный микроклимат. В его основе лежит обустройство качественного воздухообмена в жилом помещении, то есть отработанный воздух должен эффективно вытягивать наружу, а свежий чистый наоборот непрерывно поступать внутрь.

Для такого типа помещений подойдет вентиляция сквозь стену. Особенность такой технологии в том, что поступление воздуха и его отвод осуществляется через вентканал. Работает такая схема по аналогии с обычным оконным проемом с той лишь разницей, что в этом случае минимальные теплопотери, внутрь не проникает холод и посторонние звуки с улицы.

Для обеспечения мощного притока свежего воздуха в комнату рекомендуем установить бризер — это система приточной вентиляции. Главные ее плюсы:

• поступление свежего воздуха без сквозняков,
• защита от шума и звуков, идущих с улицы,
• очистка воздушных масс от пыли, неприятных запахов и различных загрязнений,
• стимуляция работы естественной вытяжки.

Котельная

Обустройство вытяжки в котельной является одним из главных требований безопасного использования газового отопительного оборудования. В процессе его работы в окружающее пространство выделяются различные продукты горения (СО, дым и т.д.), поэтому важно обеспечить своевременное их выведение из помещения.

В связи с тем, что в котельной всегда присутствует высокий риск концентрации опасных веществ, требования к ее вытяжной вентиляции строже. Ее монтаж выполняется с учетом следующих правил:

1. Воздух должен подаваться через отдельный канал (коаксиальный или стандартную венттрубу, зависит от типа камеры котла). Так будет обеспечиваться равномерное горение.
2. Важное условие — полная герметичность вытяжки для избежания протечек угарного газа.
3. Чтобы воздух эффективнее выводился наружу, нужно установить вентилятор с обратным клапаном.
4. Максимальное количество котлов, которые может обслуживать один дымоход, не должно превышать двух.
5. Минимальный диаметр вытяжки должен составлять от 15 мм.

Помимо правильно обустроенной вытяжки, котельная должна быть оборудована специальными датчиками, реагирующими на температурные перепады и угарный газ. Также здесь необходимо сделать несколько окон для постоянного проветривания помещения.

Подвал

Подвал или погреб это помещения, для которых характерна повышенная влажность. Отсюда берется плесень, разрастание грибков и неприятный запах затхлости. Чтобы окончателшьно решить эту проблему, необхощдимо установить полноценную вытяжную систему.

Вытяжка в погребе монтируется с учетом следующих особенностей:

1. В стенах делается два воздуховода для притока и оттока воздушных масс. При этом первый должен быть расположен чуть ниже последнего.
2. Вытяжка должна быть размещена напротив приточного отверстия ( для лучшей циркуляции воздуха в подвале).
3. Воздуховоды должны выходить на крышу, а вытяжка может находиться возле дымохода.
4. Все каналы нужно утеплить, чтобы не образовывался конденсат.
5. Повысить эффективность всей системы позволит вентилятор. Он обеспечит принудительную вытяжку и усилит приток свежего воздуха.

Канализация

Во многих частных домах есть автономная канализация. Это система, которая собирает, очищает и отводит бытовые стоки. В силу особенностей и главного назначения такой установки, здесь также нужна хорошая вентиляция и вытяжка, которая будет предотвращать проникновение неприятных запахов в дом.

Что можно предпринять для этого? Возможный вариант решения проблемы — монтаж дополнительной трубы с последующим ее выводом под крышу. Через этот канал неприятные запахи будут сразу выходить.

Таким образом, вытяжная вентиляция в доме это важная система, от которой в первую очередь зависит Ваше здоровье и Ваших близких. Поэтому экономить на этом однозначно не стоит. Мы же рекомендуем поручить обустройство воздуховода профессионалам, которые смогут все правильно рассчитать и выполнить качественный монтаж. Пусть в Вашем доме всегда будет чистый воздух и здоровый микроклимат!

Как сделать вытяжку в частном доме своими руками, выход через стену

Автор Admin На чтение 13 мин. Просмотров 5.6k. Опубликовано 03.08.2018

Люди старшего поколения зачастую говорят о том, что наше жильё становится всё больше и больше похоже на аквариумы, причём эта тенденция постоянно прогрессирует. Мы меняем деревянные окна на пластиковые комплекты, а деревянные входные двери на металлические полотна с плотным прилеганием, но такой прогресс имеет как положительную, так и отрицательную стороны.

Стремление к такой замене вполне понятно – дом становится более тёплым, так как пластик и двойной металл не пропускают воздушные потоки с улицы, к тому же это отличная звукоизоляция, что немаловажно в век стремительного технического роста. Вполне естественно, что в такой ситуации (после всех изменений в жилье) возникает вопрос, как своими руками сделать вытяжку в частном доме и, конечно же, большинство домовладельцев хотят устроить выход через стену – это удобнее и дешевле, нежели через потолок.

Самая незамысловатая вытяжка, сделанная через стену

Содержание

1. Какие бывают вытяжки
2. В котельных и полуподвалах
3. Схемы стеновой вентиляции
4. Расчёт мощности кухонной вытяжки
5. Монтажные работы в разных помещениях
6. Монтажные работы на кухне
7. Вытяжная вентиляция в ванной и туалете
8. Заключение

Какие бывают вытяжки

Механический приточно-вытяжной клапан

В данном случае речь идёт именно о вытяжке, так как вентиляция может быть не только вытяжной, но и приточной. Тем не менее, будет затронута и одна, и другая:

• Естественная вентиляция. Возможность естественной вентиляции есть в каждом доме или квартире – это открытые окна и двери. А в старом фонде с деревянными рамами, это щели у форточек и створок и плохое прилегание дверных полотен к коробкам.
• В стену может быть вставлена двухсторонняя решётка с жалюзи, которые можно регулировать по желанию, делая зазор больше или меньше. Такие факторы позволяет воздуху двигаться произвольно, в соответствии с разницей температур, давления или ветра. Но это и есть главным недостатком естественной циркуляции – она полностью зависит от атмосферных явлений.
• Кроме того, в стену может быть вставлен механический приточно-вытяжной клапан или двухсторонняя решётка с вентилятором, который действует, как насос, перекачивающий воздух в одном или в двух направлениях.
• Основным преимуществом естественных вытяжек можно назвать возможность установки таких клапанов в любом помещении дома, стена которого граничит с улицей. Поскольку речь идёт о частном доме, то такие устройства редко закладываются в проект – их делают во время эксплуатации жилья, по потребности.
• Поскольку каналы для естественной вентиляции малоэффективны, то их оснащают вытяжными вентиляторами. В частных домах такие устройства монтируются в ванных комнатах и на кухнях, в домашних мастерских и кладовках. В большинстве случаев этого оказывается достаточно, чтобы очистить воздух от неприятных запахов и испарений.

Для того чтобы правильно рассчитать мощность вытяжки, придётся учесть несколько факторов и в первую очередь, это объём (не площадь) помещения, так как при одной и той же квадратуре помещения разница в количестве содержащегося там воздуха может сильно отличаться. Например, кухня 2,5×3 м с высотой потолков 2,5 м вмещает 2,5*3*2,5=18,75 м3, но если поднять потолки всего на полметра, то получится 2,5*3*3=22,5 м3 воздуха. Как видите, разница существенная и если в первом случае хватит отверстия ø 100 мм, то для второго варианта желательно использовать канал на 150 мм. Но если, к примеру, кухня имеет 30 м3, то лучше сделать два отверстия по 100 мм, нежели одно ø 200 мм – эффективность такого подхода проверена на практике, тем более что можно задействовать либо один, либо два агрегата одновременно.

Также следует учитывать физические свойства воздушных потоков – тёплые всегда поднимаются кверху, увлекая за собой пар вместе с неприятными запахами. По этой причине вытяжные устройства всегда монтируются под потолком, даже в том случае, если там (в канале) стоит вентилятор. Кроме того, некоторые современные системы имеют дополнительное оборудование для двигателя, которое реагирует на уровень влажности в помещении и при достижении необходимого показателя они попросту отключают подачу питания, а при повышении влажности включают её заново. Но в виду большой стоимости такого оборудования оно не пользуется популярностью в жилом секторе – гораздо удобнее и выгоднее использовать приточные сплит-системы.

В котельных и полуподвалах

Вентиляционная система в котельной частного дома

На верхнем изображении вы видите схему вентиляционной системы в котельной частного дома – она приточно-вытяжная, так как если просто откачивать воздух, но при этом не давать возможности притока с улицы, то это будет препятствовать горению у дизельных, газовых и твердотопливных котлов. Отдушина в стене, как правило, здесь удобнее всего оснастить вентилятором, запуск которого можно производить при помощи теплового реле. То есть не нужно приобретать дорогостоящее и к тому же редкое оборудование автоматического контроля – прерыватель пуска через теплореле легко сконструировать и установить своими руками. Но, как бы там ни было, помимо принудительной стеновой вытяжки в котельной обязательно должна быть открывающаяся форточка или фрамуга.

При строительстве дома с цокольным этажом там заранее предусматриваются, как минимум, две продухи, которые делаются в стене под потолком – это собственно и есть стационарные стеновые вытяжные устройства для естественной циркуляции. При необходимости в таких помещениях в продухи устанавливают электровентиляторы, а всю проводку пакуют в линейные или гофрированные кабель-каналы – это очень удобно и эстетично. Такой же метод можно применять для кухонь или ванных комнат, если проводка не была проложена при строительстве или ремонте объектов.

Схемы стеновой вентиляции

Вытяжной клапан с вентилятором (вверху слева) для стеновой вентиляции

По сути, есть три способа устройства для вытяжной вентиляции:

1. С естественной тягой (за счёт перепада температуры и давления).
2. С принудительным оттоком при помощи крыльчатки вентилятора (самый популярный).
3. Комбинированный вариант – вытяжка может работать в двух режимах.

Для частных домов можно использовать любой из вышеперечисленных способов, так как в данном случае какая-либо регламентация отсутствует (разве что для помещений, где установлен газовый котёл – СНиП 2.04.05, II-35). В любой другой комнате типа кухни, ванны, туалета или цокольного этажа можно смонтировать вентиляционный канал по своему усмотрению, то есть, либо везде одинаковый, либо в каждом месте по потребности. Кроме того, если, к примеру, площадь кухни большая, и вы хотите установить варочную (газовую или электрическую) плиту у противоположной от улицы стены, то такое тоже возможно. Для этого под потолком прокладывают 100-миллиметровую ПВХ трубу (их обычно используют для канализации), выводят через несущую стену и подключают к вытяжке, которая находится над плитой. Безусловно, труба не остаётся на виду – её закрывают гипсокартонным коробом, в который иногда врезают встраиваемые светильники, так что короб выглядит, как дополнительный архитектурный элемент для улучшения дизайна интерьера.

Расчёт мощности кухонной вытяжки

Можно также приблизительно рассчитать мощность устанавливаемой вытяжки, используя простую формулу и поправочный коэффициент воздухообмена. Если помните, мы уже говорили об этом выше, поэтому возьмём для условных расчётов те же размеры кухни с разной высотой потолков: 2,5*3*2,5=18,75 м3 и 2,5*3*3=22,5 м3. При этом за основу будем брать нормы СЭС, которые соответствуют 12-15 (кратность воздухообмена) и поправочный коэффициент 1,3.

Первый вариант: 18,75*12*1,3=292,5 м3/час

Второй вариант: 22,5*12*1,3=351 м3/час

[youtube]https://www.youtube.com/watch?v=1e4mlpTJhp8[/youtube]

Видео: Принципы расчёта мощности кухонной вытяжки

Заметьте, что нормы подразумевают наиболее высокую скорость вытяжки, которая необходима при интенсивном приготовлении пищи, то есть, при максимальном выделении дыма в помещение – это может быть жарка или пригорание продуктов. Для других помещений тоже существует кратность воздухообмена, устанавливаемая СЭС, например, для ванной комнаты, это 17-20, а для туалета 6-8. Есть другие, более сложные способы расчётов, но гораздо проще использовать именно этот, а интенсивность воздухообмена того или иного агрегата всегда написана в паспорте.

[alert]Примечание. Не следует забывать, что крутые изгибы снижают мощность. Если отвод от вытяжного зонта в стену слишком крут, его следует выпрямить или сделать плавным.[/alert]

Монтажные работы в разных помещениях

Монтаж вытяжных вентиляционных систем, проходящих через стену, имеет один и тот же принцип, но на самом деле выглядит по-разному в техническом отношении. Например, работы на кухне кардинально отличаются (с технической стороны) от таких же работ в ванной или в туалете.

Монтажные работы на кухне

120-миллиметровое отверстие для кухонной вытяжки

Теперь давайте разберёмся, как сделать кухонную вытяжку в частном доме своими руками, используя выход через стену, впрочем, как это и делается в большинстве случаев. Начнём с диаметра. К рабочему зонту лучше всего подсоединять 100-миллиметровый металлический гофр, но не поливинилхлоридные трубы, которые жёсткие и сделать плавный переход с вертикали на горизонталь слишком затруднительно. Кроме того, сделать выходное отверстие точно напротив патрубка зонта не всегда возможно и на это могут быть разные причины – нежелание нарушать архитектуру фасада, проходящая по стене труба или любые другие препятствия.

Фланец для крепления гофра

Но отверстие в стене следует делать корончатой фрезой (победитовой или алмазной) ø 120 мм – сейчас объясню для чего нужно такое расхождение в диаметре. Сам гофр надевают на фланец, который перед этим прикручивают над отверстием, сделанным в стене, и металлический шланг даже своим краем не заходит внутрь. Но после сверления, из чего бы ни была сделана стена, она будет сыпаться – не сильно, но вполне достаточно для того, чтобы эта пыль при ветре могла попасть в помещение кухни и это сразу следует предотвратить. Поэтому, туда вставляют поливинилхлоридную обсадную трубу с внутренним ø 100 мм и наружным ø 110 мм – она входит туда свободно, но если есть раструб, то последние сантиметры приходится добивать молотком через доску, чтобы не разломать ПВХ.

Отверстие в стене не всегда бывает напротив патрубка зонта

Прежде чем устанавливать гофр на вытяжку, необходимо вычислить его длину, а для этого придётся определить высоту зонта над газовой или электрической плитой. Если говорить в общем, то это примерно 70-75 см, хотя этот параметр следует определить самостоятельно, а отталкиваться следует от удобства работы хозяйки у варочной плиты, лично я, когда делаю подобные установки, учитываю именно это. У нас примерно 50-70% женщин, да и мужчин тоже (или лучше будем говорить семей), занимаются домашним консервированием фруктов и овощей.

Для того чтобы законсервировать за один заход 4-ре трёхлитровые бутыли понадобится большая кастрюля на 40 л (четырёхведёрная), а теперь прикинем размеры. Высота кастрюли – 35 см, высота стандартной бутыли – 24 см, итого, 35+24=59 см. Но для того чтобы вытащить банку из кастрюли рукой, нужно ещё, как минимум, 10 см расстояния (о щипцовом захвате здесь и речи быть не может), следовательно, 59+10=69 см и это впритык. Именно поэтому я и утверждаю, что расстояние между варочной плитой и зонтом должно быть не менее 70-75 см.

Крепление вытяжного зонта к стене

Крепление вытяжного зонта может осуществляться двумя способами – либо к стене, либо он может быть вмонтирован в навесной шкаф кухонного гарнитура, даже если отвод воздуха осуществляется через крышу. Но здесь есть ещё один нюанс: если монтаж вытяжки предусмотрен в одном из шкафов кухонного гарнитура, то её подключение осуществляется внутри этих шкафов, а ≈220V подводится к общей клемме верхней части кухонного гарнитура и оттуда подключается освещение над столами и, возможно, дополнительные розетки. Такой монтаж удобен тем, что абсолютно все проводки, выключатели и розетки получаются скрытыми.

Но есть варианты, когда зонт вставляется в шкаф, но в верхней части гарнитура не предусмотрены встроенные светильники, следовательно, здесь потребуется автономный монтаж розетки. В случае если розетка будет спрятана в шкафу, устанавливать её очень удобно – сама розетка накладного типа прикручивается к стенке или потолку шкафа и подключается от провода ≈220V выходящего со стены либо спускающегося с потолка. Но если навесных шкафов нет вообще, тогда приходится корончатой фрезой делать отверстие для подрозетника, и опять-таки подводить к нему провод ≈220V выходящего со стены либо спускающегося с потолка. Но здесь лучше всего расположить розетку над зонтом, чтобы была возможность маскировки не только розетки, но и сетевого шнура с вилкой.

Обратный клапан на вентиляционной решётке

Теперь перейдём к наружной стороне отверстия. Между трубой и стенкой останется маленький зазор, который лучше всего задуть монтажной пеной, хотя при желании можно заштукатурить, чтобы придать жёсткость каналу. В любом случае труба не должна выступать за пределы стены, но если такое произошло, то её легко обрезать полотном от ножовки по металлу. Только лучше использовать не стальное (оно сразу лопнет от изгиба, а прессованное – оно чуть дороже, но служат примерно в два раза дольше).

Что касается вентиляционной решётке со стороны улицы, то она может быть прямоугольной, квадратной, круглой, овальной, но лучше всего, если она имеет обратный клапан, как это показано на верхней фотографии. Это нерегулируемые подвижные жалюзи, которые в состоянии покоя опущены и закрывают решётку, следовательно, внутрь не сможет проникнуть снег или дождь, которые задует ветром. Но при запуске вытяжного вентилятора жалюзи приподнимаются, освобождая проход для воздушного потока.

[youtube]https://www.youtube.com/watch?v=kPFA9RAhYAU[/youtube]

Видео: Мастер-класс по монтажу вытяжки на кухне

Вытяжная вентиляция в ванной и туалете

Сверление отверстия и вставка обсадной трубы

По сути, установка вытяжной вентиляции в ванной или в туалете очень похожа на такую же работу в кухне, но это касается только устройства самого отверстия сквозь стену и, пожалуй, подводки питания ≈220V. Как я уже говорил, диаметр отверстия зависит от объёма помещения, а мощность вентилятора можно вычислить способом, о котором написано выше. Допустим, вы будете делать вставку из сотой трубы, но отверстие в стене опять-таки придётся делать ø 120 мм, то есть, обсадная труба будет с зазором от стены, который позднее задувают монтажной пеной.

Установка вентилятора в стену

Подключение электрического вентилятора можно осуществить несколькими способами и один из них предусмотрен производителем, это выносной выключатель в виде свисающего шнурка, именуемого в просторечье «лентяйкой». Ещё один способ, это подключение пуска вентилятора к выключателю – включаешь в ванной или туалете свет, и запускается вентилятор. И, наконец, третий способ, который зачастую комбинируют с освещением – в дверь устанавливают микровыключатель, и при её открытии цепь замыкается, но здесь есть одно неудобство – при закрытии цепь опять размыкается и вентилятор отключается вместе с освещением, так что я считаю, что это ни к чему, хотя некоторые всё-таки устанавливают.

Заключение

Теперь вы уже знаете, как сделать вытяжку в частном доме своими руками. В техническом отношении вопрос не так-то уж и сложен, тем более, если предусматривается выход через стену. Самое основное, чтобы был перфоратор, рулетка и уровень, а также хороший глазомер. И ещё. Если вы не дружите с электричеством, то попросите кого-либо о помощи в подключении агрегата, чтобы случайно не сжечь двигатель.

Вентиляция в частном доме. Делаем естественную вентиляцию в частном доме своими руками

Если в вашем любовно построенном доме нет нормальной естественной вентиляции, не удивляйтесь, если дети вскоре начнут страдать приступами аллергии, утром вы проснетесь с тяжесть во всем теле, а в комнатах появится грибок и плесень.

В доме из бревен нет необходимости специально устраивать вентиляцию — в этом доме стены сами «дышат» через оконные проемы, стыки бревен, дымоходы. Но в кирпичном или каменном доме все герметично и естественная вентиляция в коттедже просто отсутствует.

Суть любого типа вентиляции   заключается в постоянном обмене бытового и наружного воздуха за счет разницы температуры и давления. Проще всего проветрить помещение, открыв окна и двери, но зимой это невозможно, а помещения, не имеющие окон, например кладовые или ванные комнаты, таким образом не деградируют.

В частном доме вентиляцию приходится делать самому. Многие застройщики пытаются выполнить эти работы своими руками, но лучше не рисковать и пригласить мастера, а самому быть его помощником.

Читайте также: Облицовка дома термопанелями

В частном доме необходимо установить минимум две вытяжки для эффективной естественной вентиляции помещений. Чаще всего их делают на кухне или в ванной. Систему вытяжки нужно продумывать в процессе проектирования дома, ведь вентиляция в доме сложная система, нужно сделать необходимые чертежи и расчеты и без помощи профессионала не обойтись.

Естественная вентиляция в частном доме Требования:

— Правильная вентиляция не должна проветривать помещение зимой;
 — Должен быть постоянный воздухообмен с улицей;
 — Свежий воздух должен поступать во все помещения;
— Загрязненный воздух из кухни, туалета или ванной комнаты должен быть быстро удален;
 — В доме не должно быть сквозняков.

Вентиляция в доме

Если дом уже построен, встроить в него эффективную систему вентиляции просто невозможно. Эти работы необходимо проводить на этапе строительства, а значит, система вентиляции уже должна быть в проектной документации.

В стены в первую очередь встраиваются вентиляционные каналы. Эти каналы должны иметь выходы внутрь помещений, а также розетки. Один из этих выходов будет втягивать в дом наружный воздух. Он должен располагаться на высоте не менее двух метров над фундаментом, в любой из наружных стен. Второй выход будет удалять грязный воздух из дома. Обычно его размещают на крыше и к нему подводят все вытяжные каналы. Вытяжная труба должна возвышаться над крышей дома на 0,5 метра. Если дом достаточно большой, таких вытяжных труб может быть несколько.

Читайте также: Что выбрать для черновых стен: цементную штукатурку или гипсокартон?

Вентиляционные каналы из металлов, не подверженных коррозии, с гладкими стенками, прямоугольного сечения. Отверстия каналов снаружи и внутри дома закрываются сеткой. Также необходимо предусмотреть систему воздушного отопления зимой. Для этого рядом с вентиляционным каналом устанавливается утеплитель.

Таким образом, естественная вентиляция частного дома своими руками абсолютно реальна, не требует больших денежных средств и особо сложных инженерных решений, но бережет здоровье членов семьи, повышает комфортность проживания и защищает дом от плесени и избыток влаги.

Дом из сип панелей: преимущества, особенности ц…

Что выбрать для черновой отделки стен: цементный ш…

3 способа сэкономить на строительстве дачного…

Эпоксидные полы: преимущества и недостатки …

Важность воздухообмена в жилых помещениях не оставляет сомнений. Качественная вентиляция – залог сохранения здоровья семьи. Но вентиляция требуется не только по отношению к человеку. Его задача, как одной из основных инженерных систем, поддерживающих нормальный микроклимат, заключается в предотвращении постепенного разрушения конструктивных элементов строения. Плесень, повышенная влажность, «плачущие» окна, испарения пагубно сказываются не только на здоровье человека, но и на вещах, предметах в доме.

Особенности вентиляции в частном доме

Перед системой вентиляции современного частного домостроения стоят совсем другие задачи, чем в домах постройки конца прошлого века. Так, например, удобства были «во дворе», приготовление пищи — в летней кухне, погреб и гараж — отдельно стоящие помещения, белье сушилось на улице. Сам дом одноэтажный, его метраж колеблется в пределах 60-100 кв. м, с мелкозаглубленным фундаментом. Для строительства использовались кирпич, цемент, песок, глина, дерево и сланец. Дома отапливались в основном печью. Дымоход заменил вытяжку. Деревянные оконные рамы и двери, естественно, способствовали притоку воздуха.

Факторы, препятствующие правильной вентиляции в частных домах современной постройки:

• Дома представляют собой благоустроенный жилой комплекс, в котором жилая площадь примыкает к кухне, санузлам, иногда — бассейну, спортзалу, чаще с гаражом (источник токсических веществ).
• Исчезли печи, а вместе с ними и основной вентиляционный канал.
• Сушка белья в доме приводила к интенсивному испарению.
• Используются герметичные конструкции и материалы: металлопластиковые окна, двери с уплотнителями, монтажная пена, герметики, клеи, наружные и внутренние отделочные материалы.
• Отказ от неотапливаемого чердачного помещения в пользу мансардного этажа.
• Форма крыши без конька плоская.
• Заглубление фундамента на глубину промерзания грунта, что увеличило накопление вредного газа радона в конструкциях дома.
• Увеличение этажности привело к нарушению правильной циркуляции воздуха.

Учитывая все эти факторы, надлежащая вентиляция должна свести к минимуму их негативное влияние. Для каждого загородного дома выстраивается своя система, соотносимая с пожеланиями потребителя, его финансовыми возможностями.

Типы вентиляционных систем

Схемы вентиляции в частном доме имеют три варианта размещения:

1. Естественный — поток свежего воздуха поступает в помещение через щели, окна, двери. Насыщенные углекислым газом — пройти через вентиляционные отверстия в санитарных помещениях (туалет, ванная) и на кухне.
2. Принудительный — все процессы воздухообмена осуществляются специализированным оборудованием.
3. Смешанное — одно из естественных направлений движения воздуха (приток или забор) заменено механическим.

Естественная вентиляция основана на разнице температуры и давления на улице и в помещении. Отсюда и недостаток — возможна стабильная работа в холодное время года и когда температура внутри здания выше наружной. Кроме того, для его функционирования воздух должен непрерывно и беспрепятственно поступать и отводиться.

Приточная вентиляция в частном доме подразделяется на: комплект, по составу — отдельные компоненты и моноблок, в котором все элементы конструктивно собраны в один блок. Недостатки — высокая цена, сложность монтажа, для набора текста — необходимость расчетов, громоздкость.

Оборудование для вентиляции в частном доме для каждого вида свое. Итак, естественная вентиляция оборудована только вентиляторами и трубами.

Для принудительной вентиляции:

• вентиляторы;
фильтры
• ;
ионизаторы
• ;
• электронагреватели воздуха;
осушители
• ;
• рекуператоры.

Приточная вентиляция в доме обеспечивается такими устройствами:

• клапан стеновой;
• инфильтрационный клапан;
• установка подачи.

Для вытяжки в основном применяются вентиляторы с разными конструктивными решениями — осевые, канальные. Зачастую с их помощью удается решить проблему «вялого» поступления влажного и вытяжного воздуха в ванной и туалетной комнате.

Устройство вентиляции в частном доме своими руками

Шаг №1 Расчеты

Чтобы узнать мощность системы, рассчитайте такой параметр, как воздухообмен. Рассчитывается для каждого помещения отдельно по формуле:

V — объем помещения (метр кубический), вычисляемый путем умножения ширины, длины и высоты помещения;

К — утвержденные СНиП 41-01-2003 нормы минимального воздухообмена в помещениях (куб. м/ч). Для жилых помещений — 30, раздельных санузлов — 25, совмещенных — 50, кухни — 60-9.0.

Также в расчетах системы вентиляции частного дома учитываются и другие показатели:

• Количество человек, постоянно находящихся в доме. На одного требуется 30 куб. м/ч воздуха.
• Толщина стен помещений.
• Количество бытовой и компьютерной техники.
• Площадь остекления.
• Расположение здания относительно сторон света
• Наличие (отсутствие) преобладающего ветра в данном районе.
• Наличие в составе пула. Для него рекомендуется вести отдельную систему.

Шаг №2 Естественная вентиляция: улучшенные параметры

Не всегда естественная вентиляция в частном доме справляется со своей задачей по поддержанию заданных параметров температуры и влажности. Затем желательно «доработать» систему.

В этом помогут впускные клапана. Они не разгерметизируют окно, но создадут приток свежего воздуха. Их установка элементарна, следуя инструкции, с ней справится даже абсолютно несведущий человек. Принцип заключается в том, что на верхнюю часть створки крепится удлиненное устройство (350 мм). С этого места отрезается штатный герметик и устанавливается из комплекта поставки (уже).

Еще несколько устройств, улучшающих циркуляцию воздушных потоков. Чтобы не перекрывать поток воздуха, на все межкомнатные двери устанавливаются вентиляционные решетки. Нельзя «перекрывать» слишком широким подоконником процесс смешивания холодного воздуха окна и теплого радиатора.

Если при строительстве дома запроектирована система естественной вентиляции, то необходимо учитывать такие нюансы: в доме не должно быть комнат без окон; залог хорошей вентиляции – окна выходят на все стороны здания (исключаются «глухие» стены).

Важно! Естественная вентиляция не подходит для больших домов. При правильном расположении конструктивных элементов система отопления – идеальна для одноэтажных домов.

Этап №3 Системы приточно-вытяжной вентиляции

Устройство вентиляции воздуха в частном доме решается с помощью настенного проветривателя. Представляет собой телескопическую или гибкую трубу, с одной стороны (снаружи) которой находится декоративная сетка с москитной сеткой (от мошек и комаров), с другой (внутренняя) — вентилятор, фильтр.

Приточная вентиляция в частном доме, монтируется в стену таким образом:

• С помощью соответствующего оборудования пробивается отверстие необходимого диаметра.
• В него вставляется труба с нагревателем.
• Само устройство монтируется на клейкий раствор, состоит из вентилятора, фильтра, а некоторые модели оснащены ионизатором.
• Подключение к электрической сети.
• Со стороны улицы установлен декоративный кожух, предохраняющий от попадания дождя и снега внутрь, и декоративная решетка с внутренней стороны.

Важно! Как и при принудительной принудительной вентиляции, существенно увеличится поступление свежего воздуха – следите за своевременным и в необходимых объемах его забором, иначе сквозняков не избежать. В связи с этим не устанавливайте в спальне или детской комнате. Оптимально – кухня, столовая.

Схема вытяжной вентиляции в частном доме, с хорошим естественным притоком, может состоять из вентиляторов, устанавливаемых в комнатах санузлов, на кухне. Настенный вытяжной вентилятор на кухне, устанавливается аналогично приточному. В санитарном помещении вентиляционный канал монтируется либо осевой, либо канальный.

Вытяжка на кухне над плитой также будет дополнительным вытяжным каналом. Если вытяжная вентиляция будет работать интенсивнее приточной, то дом задохнется.

Шаг №4 Вентиляция в частном доме своими руками схема

Самый оптимальный вариант вентиляции для частного дома — приточно-вытяжная с механическим импульсом. Применяются два вида его конструкций: наборная и цельная.

Схема вентиляции в частном доме моноблочной системы выглядит так:

• воздух с улицы по приточному воздуховоду поступает в рекуператор;
• очищен от вредных примесей атмосферы;
• нагревается до необходимой температуры;
• далее по воздуховоду поступает во все помещения дома;
• отработанный воздух поступает в рекуператор через вытяжной трубопровод;
• отдает свое тепло поступающему холодному воздуху;
• из рекуператора, через выхлопную трубу — в атмосферу.

Вентиляция в частном доме своими руками: некоторые особенности

Доставка воздушных потоков во все помещения и вывод их в атмосферу осуществляется приточной сетью. Его составляющие: воздуховоды, переходники, повороты, тройники. Характерные признаки: площадь поперечного сечения; форма; жесткость (жесткая, гибкая, полугибкая). Необходимо регулировать интенсивность потока. При превышении допустимых значений генерируется сильный шум. Материал изготовления воздуховодной сети – оцинкованная сталь или пластик.

Материал утеплителя выбирается по желанию, но толщиной не менее 10 мм. Утеплению подвергают приточную трубу от наружной решетки к секции предварительного нагрева (рекуператору), вытяжку к чердаку. Датчики — термостаты, гидростаты, датчики давления.

Для корректной работы наружной вентиляции в частном доме необходимо соблюдать требования. Во-первых, часть вытяжной трубы, проходящей через холодное чердачное помещение, необходимо утеплить. Изоляция выбрана так, чтобы не пропускать влагу. Во-вторых, отводящая труба должна быть выше уровня конька на 0,5 м. В-третьих, дефлектор желательно монтировать на конце трубы. Это повысит производительность всей системы на 15-20% за счет всасывания отработанного воздуха и пропускания его через специальные отверстия. Кроме того, он защитит трубу от снега, дождя, птиц, мусора, а зимой – от мороза.

Если вы решили делать вентиляцию самостоятельно, помните, что воздуховоды, воздуховоды и другие элементы системы — не должны бросаться в глаза. Если система монтируется после отделочных работ, то скрыть их будет практически невозможно. Поэтому вентиляцию нужно вкладывать в проектные работы. Установка системы требует поведения при вводе в эксплуатацию.

Комментарии:

• Общие правила вентиляции в частном доме
• Какую вентиляцию выбрать для частного дома?
• Руководство по проектированию системы вентиляции
• Пошаговая инструкция по монтажу вентиляции

Если человек решил построить дом самостоятельно, ему, помимо всего прочего, нужно придумать, как сделать это правильно. Из-за ошибок на этом этапе возникает множество неприятных моментов, мешающих нормально жить и даже просто находиться в помещении частного дома. При большом желании вентиляцию в частном доме можно сделать своими руками, сэкономив на услугах сторонней бригады и взяв все под свой чуткий контроль.

Общие правила вентиляции в частном доме

Прежде чем приступить к самостоятельному обустройству системы вентиляции любого помещения, прежде всего необходимо знать такие параметры, как чистота воздуха и общее состояние окружающей среды на строительной площадке. Не последнюю роль в выборе подходящей схемы вентиляции играют строительные и отделочные материалы.

Вне зависимости от того, используются ли дорогие и эксклюзивные материалы или самые бюджетные варианты, на вентиляции в частном доме экономить нельзя, ведь это экономия на собственном комфорте, здоровье и безопасности.

Рисунок 1. Вытяжная вентиляция на кухне.

В основе вентиляционного процесса в частном доме лежит создание специальных технологических отверстий. Через часть помещений будет отводиться вытяжной воздух, а в другие поступать свежий воздух с улицы.

Приточное отверстие в соответствии с утвержденными нормами должно быть выполнено с внешней стороны дома на расстоянии не менее 2 м от его подвала. Такой же выход, через который будет уходить загрязненный воздух, делается на крыше. Дымоход, в котором сходятся все вентиляционные каналы, должен быть выведен не менее чем на 50 см над уровнем крыши.

Следует обратить особое внимание. В этом помещении система вентиляции делается с обязательным устройством встроенного вентканала. В него воздух будет поступать через специальное отверстие-вентиляционное отверстие.

При правильном проектировании, расчете и монтаже вентиляции в частном доме основная часть воздуха будет поступать из всех помещений на кухню и уже там будет находиться снаружи. Поэтому кухонным воздуховодам обычно уделяется особое внимание.

Рисунок 2. Приточно-вытяжная вентиляция в доме.

Одним из важнейших этапов расчета является определение площади поперечного сечения вентиляционного канала. Он должен быть таким, чтобы все отходы оперативно выводились на улицу. После завершения всех расчетов в стены вставляются один или несколько швеллеров. Со стороны кухни делаются входные проемы, со стороны улицы — выходные.

В качестве вентиляционных каналов применяют изделия из нержавеющей стали. Поверхность канала должна быть гладкой, чтобы на ней оседало меньше сажи, жира и других отходов. Для защиты отверстий от грязи и различных посторонних предметов на них надеваются специальные решетки. В холодное время возле воздухозаборника нужно установить воздухонагреватель.

В частном доме можно сделать естественную и принудительную вентиляцию. Изучите особенности обоих видов и выберите наиболее подходящий вариант.

Назад к содержанию

Какую вентиляцию выбрать для частного дома?

В частном доме лучше всего подходит естественная приточная вентиляция. Каналы монтируются в подоконники. Можно сделать и такой вариант, когда регулируемые зазоры будут монтироваться в конструкции пластиковых окон. Благодаря им можно будет регулировать интенсивность воздухообмена без потери первоначальных характеристик окна.

Уличный воздух трудно назвать идеально чистым. Вместе с ним в частный дом будет занесена пыль и другой мелкий мусор. Тяжелые частицы оседают на пол и подоконники. Для их устранения достаточно периодически проводить влажную уборку. Особых мер по борьбе с загрязнением нет.

Можно, конечно, установить фильтры, но в этом случае владельцу придется взять на себя ответственность за их периодическую очистку от грязи и пыли. Если этого не сделать, воздух не очистится, а только станет более грязным. Это чревато распространением вредоносных микроорганизмов, опасных как для помещений и всего, что в них находится, так и для людей, проживающих в частном доме.

Прежде чем начать делать вентиляцию в частном доме, подготовьте набор необходимых инструментов и материалов. Вам понадобится следующее:

1. Гофрированные трубы.
2. Пиломатериалы.
3. Решетки, клапаны и задвижки.
4. Отвертка.
5. Рулетка для измерений.
6. Саморезы.
7. Угловой.
8. Дрель.
9. Молоток.
10. Пила.

При этом вам потребуются различные схемы оформления. На рис. 1 вы можете ознакомиться с принципом естественной вентиляции. Пример показан для кухни, но и в других помещениях все можно сделать по аналогичному принципу.

Вернуться к содержанию

Руководство по проектированию системы вентиляции

Для начала необходимо выбрать наиболее оптимальное место для установки системы вентиляции. В настоящее время разработано множество разновидностей таких систем, при желании вы можете заказать или изготовить любую из них самостоятельно. В зависимости от назначения и функций они делятся на приточные и вытяжные. За подачу воздуха в помещения отвечает прибочная вентиляция, а его удалением занимается вытяжная вентиляционная установка.

Системы вентиляции делятся на естественные и принудительные. Схема естественной вентиляции была показана ранее. Что касается систем принуждения, то к ним относятся специальные устройства, отвечающие за воздухообмен. Схема принудительной вентиляции представлена ​​на рис. 2. Для большего удобства сохраните и используйте схему принудительной вентиляции во время работы и в таком состоянии.

В зависимости от зоны обслуживания системы вентиляции делятся на местные и общеобменные. Первый тип чаще всего используется в квартирах и частных домах, второй больше подходит для производственных комплексов зданий, но может рассматриваться как вариант воздухообмена для частного дома, если он имеет относительно большую площадь и проживает много людей. в этом.

Выберите место для установки системы. В большинстве случаев вентиляция устроена таким образом, что воздух поступает через кровлю. Нарисуйте план удаления воздуха из дома. Предварительно необходимо определить пути вентиляции.

Выберите места для отверстий и установите вытяжной вентилятор, если собираетесь его устанавливать. Важно, чтобы размеры отверстия и размеры вентилятора соответствовали друг другу. Заранее сделайте шаблон соответствующего размера. Это позволит вам сэкономить время в будущем.

Укажите расположение проводки. Важно, чтобы он не мешал обустройству вентиляции. Уточните, можете ли вы самостоятельно отключить подачу электроэнергии. В том случае, если в систему входит вытяжной вентилятор, убедитесь, что крышка для него имеет размеры, достаточные для соединения внутри всех проводов.

Проверить качество изоляции всех систем. Любые моменты, кажущиеся вам незначительными, на самом деле могут значительно снизить эффективность воздухообмена.

правила обустройства системы воздухообмена в «каркасе»

При строительстве каркасного дома очень важно своевременно наладить полноценный воздухообмен в помещении. Правильно оборудованная вентиляция поможет сформировать внутри здания оптимальный микроклимат, соответствующий санитарным нормам. Система предотвратит и исключит распространение грибка на отделке и строительных конструкциях.

О том, как монтируется вентиляция в каркасном доме своими руками, вы узнаете из нашей статьи. Мы расскажем вам все о типах систем, обеспечивающих регулярную смену воздушных масс в замкнутом пространстве. Мы подскажем, какой тип лучше выбрать для монтажа в здании каркасного типа.

Наши рекомендации пригодятся домашним мастерам, решившим самостоятельно собрать систему вентиляции для оснащения загородного дома надежной и надежной системой.

Содержание статьи:

• Устройство системы вентиляции
• Варианты устройства вентиляции
• Возможность самостоятельной сборки
• Этапы построения системы
  • Выбор типа вентиляции
  90 059 Проектные расчеты
  • Конструктивные особенности
  • Этапы монтажа
  • Проверка смонтированной вентиляции
• Выводы и полезное видео по теме здание, одновременно является препятствием для проникновения свежего воздуха. Это также затрудняет отток лишней влаги и углекислого газа, образующихся в процессе жизнедеятельности проживающих в доме людей.

  Любая вентиляционная система состоит из 3-х основных частей, независимо от наличия или отсутствия дополнительных устройств и механизмов, это:

  1. Приточные каналы и/или отверстия.
  2. Выхлопные каналы и/или отверстия.
  3. Перелив, решетки перелива, отверстия, зазоры.

  Приточные каналы обеспечивают приток свежего воздуха с улицы в дом, который подается непосредственно в жилые помещения. Со стороны улицы на каждый канал устанавливается решетка. В случае механизации его заменяет приточный клапан, оснащенный воздушным фильтром и шумоизоляцией.

  По типу организации вентиляция в каркасе бывает канальной и бесканальной. По канальным схемам подача и отвод воздуха осуществляется по воздуховодам. В бесканальной системе все происходит через дефлекторы, щели и отверстия

  Вытяжные каналы служат для удаления застоявшегося «отработанного» воздуха, насыщенного углекислым газом, влагой и другими вредными летучими компонентами. При этом пары, образующиеся в доме, где проживают люди, утилизируются.

  Правильно спроектированная вытяжка, устраиваемая в каркасном доме, должна находиться в подсобных и подсобных помещениях, таких как кухня, кладовая, ванная, кладовая, душ, туалет.

  Перелив в системе вентиляции Необходим для того, чтобы воздух, поступающий в дом, мог свободно распределяться по всем помещениям.

  Система вентиляции включает в себя системы притока, вытяжки и притока воздуха. Каждый компонент играет важную роль.

  При необходимости основные каналы движения воздуха оборудуются дополнительным оборудованием — вентиляторами, рекуператорами, калориферами, вытяжками, измерительными приборами.

  Вентиляторы установлены для достижения необходимого воздухообмена. Их выбирают по техническим характеристикам после проведения необходимых расчетов с учетом объема помещения, количества проживающих людей и других важных вводных замечаний.

  Рекуператоры применяются для повышения температуры поступающего воздуха. Внутренний холодный воздух нагревается от стенки приточного канала, соприкасающегося со стенкой канала, который удаляет нагретый отработанный воздух из помещения.

  Использование рекуператоров значительно повышает энергоэффективность каркасного дома.

  Обогреватели в системах вентиляции применяются в основном в северных районах, где зимние температуры часто достигают -40 градусов

  Кроме вентиляции помещений в каркасном доме в обязательном порядке должна быть устроена вентиляция пола. Для этого в подпольном пространстве устраивают форточки, а в самом полу вырезают отверстия диаметром 0,04 м2. Вентиляция пола может осуществляться как через воздуховоды, так и без них

  Варианты вентиляционных устройств

  По принципу создания движения воздуха все системы вентиляции делятся на два типа — естественные и принудительные (они же механические).

  Термин «естественная вентиляция» подразумевает, что циркуляция воздуха внутри дома происходит естественным путем, без привлечения посторонних устройств и механизмов. Движение воздуха при таком способе вентиляции обеспечивается за счет разного давления снаружи и внутри помещения.

  Приток и отток воздуха в схемах естественной вентиляции происходит без участия механических средств — вентиляторов

  В свою очередь естественную вентиляцию также можно разделить на 2 группы — она ​​может быть организованной и неорганизованной.

  Вентиляция неорганизованная осуществляется через естественные отверстия и щели в стенах дома, полу, фундаменте, оконных проемах и рамах. С появлением герметичных пластиковых окон и дверей обеспечивается естественный приток воздуха через открытые окна, форточки, балконные двери.

  Данный вид вентиляции не требует затрат на устройство, но не обеспечивает полноценного проветривания каркасного дома, что приводит к значительным потерям тепла в холодное время года.

  Установка вентилятора в вытяжку на кухне или в ванной переводит естественную вентиляцию в категорию комбинированной. Воздух будет поступать в обычном режиме, а вытягиваться с помощью механизма

  Организованная естественная вентиляция осуществляется через предназначенные для этого каналы, оборудованные приточными клапанами. Отличным примером организованной естественной вентиляции являются многоэтажные жилые дома, находящиеся в эксплуатации еще с советского периода.

  Приток воздуха в них через щели в окнах и форточках, вытяжка через вентиляционную шахту и соединенные отводы, расположенные на кухне и в туалете.

  Как организованные, так и неорганизованные системы естественной вентиляции зависят от разницы давлений внутри и снаружи объекта. Однако при организованном типе необходимо учитывать и гидравлические потери в изгибах воздуховодов

  В современных каркасных домах этот способ проветривания недостаточно эффективен из-за повышенной влажности в помещениях, из-за герметичности строительство, кроме того, слишком зависит от погодных условий и других сопутствующих факторов.

  В отличие от естественной, принудительная (механическая) вентиляция является контролируемым процессом, позволяющим экономить тепло и регулировать поступление воздуха в скелет.

  Принудительную вентиляцию можно разделить на 3 группы:

  1. Вытяжная.
  2. Поставка.
  3. Приточно-вытяжная.

  Принцип каждого вида понятен из самого названия. Вытяжная приточная вентиляция основана на естественном поступлении свежего воздуха в здание, а вытяжка использованного воздуха осуществляется с помощью крышных или настенных вентиляторов.

  В вытяжных системах воздух течет естественным образом и выдувается с помощью вентилятора

  Принудительная принудительная вентиляция устроена по обратному принципу — приток воздуха внутрь каркаса обеспечивается встроенными в стены или воздуховоды вентиляторами. Отработанный воздух удаляется естественным путем через вытяжные отверстия в кухнях и ванных комнатах.

  Механический способ вентиляции обеспечивает стабильный, независимый от погодных данных приток и вытяжку воздуха, такое устройство системы позволяет добиться максимально комфортной атмосферы внутри помещения, но требует точных расчетов при проектировании и последующей настройке готового система.

  Механическая система вентиляции намного дороже и сложнее в использовании, чем естественная. А в процессе эксплуатации потребует затрат на энергоснабжение и обслуживание. при этом абсолютно не зависит от плотности и температуры воздуха на улице

  Кроме указанной классификации системы вентиляции можно разделить по конструктивному исполнению, они могут быть канальными или бесканальными.

  Возможность самостоятельного строительства

  Обычно система воздухообмена каркасного дома закладывается в проект и монтируется в процессе строительства. Такой способ обустройства вентиляции предпочтительнее, так как все необходимые расчеты и чертежи на плане делает проектировщик, а сооружает систему бригада, работающая на строительной площадке.

  Прокладку воздуховодов канальной вентиляции выполняют в пространстве между конструктивными элементами каркаса. Затем их вместе с уложенным утеплителем зашивают вагонкой, ГВЛВ или OSB

  Но опыт показывает, что довольно часто возникают ситуации, когда в доме уже нет системы вентиляции или ее мощность недостаточна, в результате чего в помещениях создается некомфортная атмосфера.

  Отсутствие внутрикаркасной вентиляции можно определить по нескольким ярко выраженным признакам:

  • жильцы ощущают нехватку кислорода;
  • запахи плохо выветриваются;
  • На стенах появляется грибок.

  В таких случаях владельцы каркасных домов часто принимают решение об установке своими руками. Для человека с багажом знаний и навыков в строительстве, наличием инструмента соорудить вентиляцию в каркасном доме – достаточно простая задача.

  Для этого необходимо произвести необходимые расчеты, составить проект, закупить материалы и выполнить монтаж. Но если владелец скелета не уверен в своих силах и правильности результатов расчета, ему лучше нанять для работы бригаду строителей.

  Этапы строительства системы

  Если владелец каркасного дома решил построить систему вентиляции самостоятельно, он должен придерживаться определенной последовательности действий.

  Выбор типа вентиляции

  Система вентиляции выбирается в зависимости от того, как вы планируете использовать каркасный дом. Если хозяин собирается жить в нем только в теплое время года, достаточно будет установить естественную организованную вентиляцию.

  Самотёк, это тоже естественно, система вентиляции не сможет летом обеспечить нормальный приток воздуха через все помещения каркаса. Но это самый простой и дешевый в строительстве вариант

  Если каркасный дом будет эксплуатироваться круглогодично, естественная организованная вентиляция не сможет удовлетворить потребности жильцов.

  В этом случае необходимо установить систему принудительной вентиляции, которая сможет подавать внутрь дома необходимое количество свежего воздуха, удаляя при этом отработанный воздух, содержащий вредные испарения.

  Проектные расчеты

  Установлены санитарные нормы потребности людей в свежем воздухе, в соответствии с которыми владелец каркасного сооружения перед установкой системы вентиляции должен производить расчеты:

  • режим отдыха или сна 20 м ³ /ч;
  • работа без нагрузки 40 м ³ / ч;
  • повышенная активность или физическая работа 60 м ³ /ч

  Зная количество жителей дома и их распорядок дня, нетрудно рассчитать количество воздуха, которое должно обновляться в заданную единицу времени .

  Также при расчете параметров воздуха для помещений каркасного дома необходимо руководствоваться следующими нормами:

  • СНиП 31-01-2003;
  • ГОСТ 30494.

  Обычно расчет необходимого количества воздуха производят обоими методами — по количеству человек и по кратности. Необходимые методики легко найти в Интернете. Для взять большее из 2 значений.

  Нормы устанавливают минимальную кратность воздухообмена для различных помещений жилого дома. Для того чтобы система могла подавать необходимый объем воздуха, рассчитывается сечение воздуховодов и вентиляционных отверстий

  Помимо расчета количества воздуха, вам потребуется рассчитать сопротивление сети воздухораспределения — Этот показатель полезен при выборе вентиляторов.

  Особенности конструкции

  Если владелец каркасного дома решил обустроить комбинированную систему вентиляции, ему потребуется конструкция оконная или для забора воздуха. Установка оконных клапанов намного сложнее, чем стеновых, так как вам придется вырезать отверстия для клапанов в оконной раме или створке.

  Даже при наличии навыков работы со стеклом установить оконный клапан будет непросто. Гораздо проще вырезать отверстие для вентиля в стене помещения, куда планируется направлять приток воздуха с улицы. Обычно их размещают в жилых комнатах.

  Если включить в схему естественной вентиляции приточные или вытяжные клапаны, то получится недорогой, но эффективный вариант комбинированной системы

  Помимо приточных клапанов, необходимо будет обустроить вытяжную вытяжку их технических помещений. Для этого проектируется вытяжной канал с выходом на крышу, при этом наружная вытяжная труба должна быть выше конька крыши не менее чем на 0,5 м. Если в доме есть дымоход от камина или печи, его также можно включить в систему в качестве вытяжного канала.

  При выборе владельцем принудительного типа системы вентиляции схема воздуховодов должна быть максимально рациональной, чтобы избежать ненужных теплопотерь. Выходы воздуха не должны быть слишком длинными, это снижает эффективность вентиляции.

  Вентиляторы, рекуператоры и другое необходимое оборудование выбирают по техническим условиям с учетом произведенных расчетов, потребности в свежем воздухе и сопротивления сети воздухораспределительной вентиляции.

  Помимо системы воздуховодов, владелец каркасного дома должен спроектировать вентиляцию пола, которая предотвратит скопление конденсата и появление пятен плесени.

  Все конструкции каркасного строения должны быть обеспечены системой вентиляции. Обязательно необходимо обеспечить приток свежего воздуха в подвал через форточки и его отток через воздуховоды или вентиляционные решетки

  При проектировании вентиляции каркасного дома необходимо учитывать некоторые нюансы:

  1. Все вентиляционные каналы должны быть из негорючих материалов с гладкой внутренней поверхностью, чтобы не препятствовать движению воздуха. Внутренние неровности могут вызвать снижение тяги, что приведет к закупорке воздушной массы.
  2. При монтаже вентиляционных каналов при обустройстве каркасного дома нежелательно использование металлических компонентов, так как в результате взаимодействия металла с материалом стеновых панелей снижаются теплоизоляционные показатели.
  3. Вытяжное оборудование, особенно удаляющее из помещений воздух с неприятным запахом, следует устанавливать в разных помещениях с характерными колебаниями температуры, парообразованием, повышенной влажностью.
  4. Транзитные вентиляционные отверстия не должны проходить через жилые помещения и кухню.
  5. Воздуховоды, в которых ожидается осаждение конденсата, должны быть спроектированы с уклоном и дренажом.
  6. При установке вентилятора воздуховод с изгибом значительно снизит уровень шума.
  7. Вытяжной вентилятор рекомендуется оборудовать клапаном, предотвращающим попадание холодного воздуха в помещение при выключенном вентиляторе.

  Для прокладки вентиляционных каналов лучше всего подходят легкие по весу и обладающие достаточной пластичностью для придания воздуховоду нужного направления. Также для этой цели часто используют канализационные пластиковые трубы.

  Для того, чтобы иметь возможность рассчитать кратность воздухообмена, подобрать и рассчитать необходимое оборудование для устройства вентиляции, необходим план каркасного дома и проект. Он составляется с учетом всех нюансов, присущих данному типу строения.

  Вентиляционные каналы рекомендуется размещать между элементами каркаса дома или между балками. В любом случае вентиляционный канал должен иметь сечение не менее 100×100 мм и длину не менее 6 м, чтобы поступающий воздух двигался с нужным ускорением.

  Этапы монтажа

  При качественной подготовке монтаж вентиляционной системы осуществляется без каких-либо затруднений в несколько последовательных этапов:

  • Приточные клапаны оборудуются путем сверления отверстий нужного диаметра в стенах и в пол.
  • В каждое отверстие вставляется подготовленная труба воздуховода, снабженная снаружи мелкой решеткой, препятствующей попаданию мусора в канал, и внутренним вентилятором воздуховода.
  • Стыки герметизируются пеной.
  • После затвердевания пены воздушный фильтр и оборудование для звукопоглощения.
  • После расположения подающей арматуры монтируется канальная разводка с герметизацией всех стыков и креплений. Вентиляционную установку удобнее всего расположить на чердаке.
  • Перед тем, как зашить каналы в коробе и приступить к внутренней отделке, рекомендуется проверить систему. После доработки ремонт и отладка будут проблематичными.

  Монтаж системы вентиляции должен производиться в строгом соответствии с проектом.

  Проверка установленной вентиляции

  После установки вентиляции в каркасном доме необходимо проверить ее работоспособность и при необходимости провести дополнительную отладку и настройку.

  Проверить систему вентиляции можно несколькими способами:

  1. Проверить все помещения на наличие запахов, затхлости и духоты. Если все вышеперечисленное отсутствует, система установлена ​​правильно.
  2. Осмотреть технические помещения на наличие плесени и грибка, особенно ванную комнату и кухню. Наличие плесени свидетельствует о том, что вентиляция не удаляет лишнюю влагу в нужном количестве.
  3. Обратите внимание на оконные стекла. При плохой вентиляции на них будет скапливаться конденсат.

  Тягу в вытяжной системе проверяют, поднеся бумажное полотенце к решетке в один сгиб. Если она ее прижимает к капоту, то все работает нормально. Если нет, то тяги не происходит. Проверка производится при окошке от -5 до ^{и до} С.

  Не стоит подносить зажигалку или спичку к вентиляционному каналу на кухне с газовым оборудованием. Если произошла утечка, может произойти взрыв. В любом случае, перед испытанием нужно открыть окно: и для проветривания, и для установления гравитационной тяги.

  Выводы и полезное видео по теме

  С самым простым в реализации и доступным способом организации вентиляции в каркасе познакомлю видео ролик:

  Вне зависимости от того, какой тип вентиляции решил хозяин каркасного дома установить в своем доме, он должен нести ответственность за его оснащение.

  Правильно спроектированная система вентиляции обеспечит долгие годы комфортного проживания жильцов, а ошибка в расчетах или строительстве, неправильный выбор оборудования доставят массу неудобств.
