Вентиляция в цокольном этаже - система вентиляции цоколя. О вентиляционных решетках для цоколя

Чтобы обеспечить комфортный микроклимат на подвальном этаже и в самом доме, недостаточно выполнить гидроизоляцию и утепление фундамента. Водонепроницаемые материалы создают в подвале герметичное замкнутое пространство, в котором скапливается конденсат.

Конденсат точно также становится причиной сырости в доме и разрушения отделочных материалов, как и грунтовые/атмосферные воды. Для его устранения и снижения уровня влажности необходима вентиляция цокольного этажа.

Вентиляция цоколя

Естественная вентиляция обеспечивается в процессе возведения фундамента за счет устройства продухов – специальных технологических отверстий. Если в процессе строительства технология не была соблюдена, продухи выполняются позже. Это тяжелая работа, требующая высокой аккуратности: при создании отверстий нельзя допустить образования трещин в фундаменте.

Чтобы предотвратить попадание грязи, грызунов и т.д. в подвал через отверстия, на них устанавливают вентиляционные решетки для цоколя или цокольные дефлекторы. Кроме этого продухи можно оборудовать специальными «форточками» и закрывать их в сильные морозы.

СНиП оговаривает необходимость и размеры окошек. Форма произвольная. Если основание выполняется из кирпичей или блоков, для продухов оставляют пустые участки в кладке.

Определенную сложность представляет устройство монолитной ленты с технологическими отверстиями. В монолитном бетоне продухи можно выполнить двумя способами:

  • встроить в опалубку прямоугольные/квадратные рамки, изготовленные из четырех досок;
  • уложить внутрь отрезок пластиковой либо металлической трубы большого сечения. Перед заливкой отрезок заполняют песком, чтобы бетон не деформировал трубу. После схватывания ленты и демонтажа опалубки песок из трубы выдувают.

Сколько продухов и какого размера потребуется для устройства полноценной системы вентиляции в цокольном этаже?

В СНиП оговаривается общая площадь: не меньше 1/400 площади подвала. Чтобы воздухообмен был достаточно интенсивным, располагать отверстия следует равномерно. Например, для подвала в 100 квадратов рекомендуется сделать минимум по два отверстия на каждой стороне цоколя, т.е. 8 штук. Оптимально – 24 окошка размерами от 11 см и больше. Противоположные продухи должны располагаться на одной линии.

При проектировании вентиляционных отверстий в фундаменте следует учитывать:

  • глубину фундамента;
  • преобладающее направление ветра;
  • рельеф участка;
  • тип грунта.

Стандартный шаг отверстий – 2-3 метра. Профессионалы рекомендуют устраивать окошки чаще, если дом стоит в низине.

Высота размещения окошек произвольная, но устраивать их нужно выше уровня грунта. В этом случае меньше вероятность снежных заносов в зимнее время. Большинство специалистов считает, что закрывать продухи на зимний период на продолжительное время неправильно: из-за большой разницы температур между домом и подвалом конденсат будет скапливаться еще интенсивнее, чем летом.

Дополнительные способы вентиляции цокольного этажа

Отказаться от продухов можно в двух случаях:

  • постоянно держать люк или дверь в подвал приоткрытыми;
  • обеспечить принудительную вентиляцию в цокольном этаже. То есть, установить климатическое оборудование. Если на этом этаже располагаются жилые комнаты, зона отдыха, если подвал активно эксплуатируется, монтаж системы кондиционирования оправдан.

Если цокольный этаж высокий и в нем располагаются жилые комнаты, естественную вентиляцию можно обеспечить иначе: оборудовать помещение настоящими окнами. Большинство современных окон ПВХ оснащено либо функцией микропроветривания, либо приточными клапанами. Есть модели клапанов, которые можно приобрести и установить самостоятельно уже после монтажа самих окон.

Часто бывает и так, что одних технологических отверстий для полноценного воздухообмена недостаточно. В таких случаях рекомендуется устройство приточно-вытяжной вентиляции независимо от целевого назначения подвала. Такая система состоит из вытяжной и приточной трубы. Их располагают в разных концах подвального помещения и на разной высоте: вытяжная труба выше, приточная ниже.

Вытяжку часто устанавливают под самым потолком и соединяют с общедомовым вентканалом. Если в доме есть камин или печь, вытяжную трубу рекомендуется установить ближе к печному дымоходу. Тогда она будет работать интенсивнее. Приточную трубу ставят не выше чем в полуметре над грунтом.

Каналы оснащают шиберными заслонками. Для усиления вытяжки в трубу можно встроить вентилятор.

Обновлено: 17.10.2016

Вентиляционные решетки наружные металлические фасадные

Вот дом, который построили вы. Обеспечили его всеми необходимыми удобствами, обставили техникой и, конечно, как и в каждом современном жилом здании, в нем есть и система вентиляции. И при ее монтаже в обязательном порядке рабочие или вы сами должны установить специальные вентиляционные решетки. Некоторые считают, что эти части воздуховода нужны только для красоты, но на самом деле они выполняют достаточно много функций.

Вентиляционные решетки наружные металлические фасадные

Зачем нужна вентиляционная фасадная решетка?

Каждое помещение, будь то квартира, жилой дом или офис, нуждаются в правильно оборудованной и смонтированной системе вентиляции. Чистый и свежий постоянно обновляющий воздух — залог создания оптимального микроклимата в комнатах и крепкого здоровья человека. Если проветривание будет недостаточным, то в помещениях будет накапливаться углекислый газ, большие концентрации которого способствуют активному размножению патогенной микрофлоры. Отсюда — развитие различных заболеваний и плохое самочувствие человека.

Схема вентиляции помещений в многоэтажном частном доме

Именно поэтому вся система вентиляции должна быть тщательно продумана еще на этапе проектирования любого здания. Один из ее объектов — это как раз наружная вентиляционная решетка.

Итак, зачем же нужна эта конструкция? Для обеспечения следующих функций:

  •  хорошего воздухообмена во всех помещениях строения;
  • соответствия здания требованиям пожарной безопасности — в случае возгорания решетки помогут вытянуть дым и снизят риск отравления угарным газом;
  • создания оптимального микроклимата во всех комнатах;
  • защиты вентиляционной шахты от мелких животных и попадания в нее различных неживых предметов, в том числе мусора;
  • вентиляционные решетки избавят и от неприятного запаха, и спертого воздуха в помещениях;
  • украшения фасада здания;
  • если имеется фасадная решетка, то тяга во всей вентиляционной системе будет намного лучше, чем без этого элемента;
  • решетка поможет облегчить и поддержание чистоты в шахте вентиляции, так как она собирает на себе всю пыль и копоть, которую легко счистить.

При помощи вентиляционных наружных решеток можно также очень интересно обыграть фасад дома, украсить его и сделать неповторимым, благо сейчас на рынке товаров для строительства имеются различные виды этих конструкций на любой вкус, и обладающие различными качествами.

Разновидности решеток

Устройство решетки

Наружные вентиляционные решетки бывают различных видов в зависимости от материала, из которого они изготовлены, а также по функциональности. По способу работы фасадные решетки бывают инерционные, регулируемые и нерегулируемые.

Тип решеткиОсобенности и свойства

Регулируемые

Такие вентиляционные решетки снабжены подвижными жалюзи, регулируя которые, владелец дома сможет контролировать движение воздуха. Достигается это за счет уменьшения пространства между планками жалюзи. Основной плюс – возможность индивидуально подстроить наиболее комфортный для вас поток воздуха.

Нерегулируемые

Самые простые решетки. Они имеют планки, которые крепко закреплены и не способны двигаться. Если вы установите такую решетку в доме, то не сможете управлять потоками воздуха, проникающими в дом и выходящими из него.

Инерционные

Имеют подвижные планки у жалюзи, за счет чего самостоятельно перекрывают вентиляционную шахту или открывают ее в зависимости от движения воздушных масс. Правда, работают такие решетки только в одном направлении и используются обычно для удаления загрязненного воздуха из помещений.

Тщательно подобранная решетка легко подчеркнет стиль и внешний дизайн любого строения. К счастью, эти фасадные элементы имеют массу вариаций формы и цвета, что с легкостью позволит подобрать именно ту модель, которая не только обеспечит дом хорошей вентиляцией, но и украсит его. Ведь гораздо лучше иметь на стене красивую, например, готическую наружную решетку, чем обычную дыру на фасаде.

А за счет различных вариаций цветов решетки вентиляционное отверстие может стать и вовсе незаметным на стене дома. Это актуально в том случае, если вы не хотите, чтобы оно бросалась в глаза. Также вентиляционные решетки могут иметь различную форму – от обычной прямоугольной до круглой. Это очень удобно для их подбора под определенный тип дизайна.

Фасадные решетки различной формы

Металлические вентиляционные решетки, схема

По используемому для изготовления материалу фасадные вентиляционные решетки делятся на стальные и алюминиевые. Рассмотрим каждый из видов отдельно.

Цены на вентиляционные решетки

Решётка для вентиляции

Стальные решетки

Очень прочные и часто используемые при строительстве зданий решетки изготавливаются из стали, а сверху покрываются специальным цинковым напылением, что увеличивает их срок службы.

Оцинкованные решетки вентиляционные

Их основные преимущества:

  • длительный срок эксплуатации – около 10 лет;
  • высокая прочность;
  • устойчивость к механическому воздействию.

Однако, если верить отзывам покупателей, то на самом деле стальные решетки начинают ржаветь раньше, чем истечет заявленный 10-летний срок службы. Также один из главных недостатков таких элементов вентиляции – более сложный монтаж, чем при установке алюминиевых решеток, и большой вес.

Жалюзийные решетки регулируемого типа

То, как быстро начнется процесс коррозии, зависит от толщины цинкового покрытия решетки. Дело в том, что цинк – это элемент, который хорошо защищает сталь от химических и электрических воздействий. И чем больше его слой на решетке, тем лучше. Цинковое покрытие начинает истираться практически сразу после установки элемента вентиляции, однако, пока оно не истончится совсем или не исцарапается, ржавчина самой решетке не страшна.

Стальная фасадная решетка с дефектами

Отметим, что сейчас в продаже появились и кованые фасадные решетки, а у мастеров кузнечного дела их можно заказать с учетом любых пожеланий и предложений. Такие вентиляционные элементы смотрятся очень красиво, могут быть украшены различными вензелями. Однако они все так же страдают от коррозии, очень тяжелые, да и стоят недешево, особенно, если выполнены на заказ.

Перфорированные вентиляционные решетки

Стальной перфорированный лист и алюминиевая рамка

Алюминиевые решетки

Алюминиевые фасадные решетки являются самыми долговечными во время эксплуатации.

Конструктивные особенности фасадных решёток из алюминия

Также они обладают и массой других положительных свойств:

  • очень легкие и относительно прочные, хотя и «мягче», чем стальные;
  • не боятся ржавчины;
  • хорошо переносят сильные перепады температуры;
  • не боятся влаги;
  • устойчивы к механическим воздействиям;
  • не теряют внешнего вида долгие годы;
  • просты в монтаже;
  • относительно невысокая цена;
  • длительный срок использования.

Решетки из алюминия признаны самыми долговечными

Некоторые производители этих конструкций заявляют, что алюминиевые решетки не теряют своих свойств и не требуют замены как минимум 10 лет. Однако есть очевидцы того, что такая конструкция прослужила без потери своих качеств и более 20 лет. Но тут многое зависит от того, в каких условиях алюминиевая решетка эксплуатировалась.

Выбираем решетку для фасада

Как выбрать решетку для фасада

Залогом того, что решетка для вентиляции будет служить вам верой и правдой и при этом радовать глаз и украшать своим присутствием фасад дома, является ее правильный выбор. Поэтому важно при проектировании здания и непосредственном подборе самого элемента взять во внимание следующие аспекты:

  1. Подумайте о том, где будет располагаться наружная решетка. Постарайтесь выбрать это место так, чтобы конструкция гармонично вписалась в дизайн строения.
  2. В зависимости от требований к вентиляции помещения хорошо взвесьте все «за и против» каждого типа решетки и определитесь, какая вам нужна – инерционная, нерегулируемая или регулируемая. Вполне может быть, что для вас будет излишней возможность регулировки жалюзи.
  3. Обратите внимание и на такой аспект как коэффициент живого сечения. Именно от него и будет зависеть, насколько хорошо будет проветриваться каждая комната в здании. Лучше всего остановить свой выбор на решетке с показателем 1.
  4. Смотрите на размер конструкции. Отверстие, куда будет вмонтирована решетка, должно совпадать с ее габаритами.
  5. Подбирайте конструкцию под цвет фасада здания. Не стоит размещать красную решетку на зеленом или синем фоне, если отсутствуют дополнительные элементы такого же цвета.

Кстати, иногда решетки контрастного цвета могут выгодно изменить и приукрасить внешний вид здания, но подбирать их лучше так, чтобы они все же сочетались с другими декоративными элементами.

Стоит помнить, что в отдельно взятых случаях или при неправильной их установке вентиляционные решетки могут стать и препятствием для потоков свежего воздуха. Именно поэтому относиться к их выбору халатно не стоит. При малейших сомнениях следует проконсультироваться со специалистом.

Решетка защищена от осадков. Вариант наружной конструкции

Треугольная цветная решетка

Особенности монтажа

Фасадная решетка для вентиляции состоит из нескольких элементов:

  • рамка-фланец;
  • жалюзи (лопатки или ламели), расположенные под углом 45 градусов;
  • защитная сетка.

Последний элемент в конструкции решетки необходим для надежной защиты помещения от пыли, мелкого мусора, насекомых. По бокам у всей этой системы имеются специальные отверстия или распорки, которые позволят надежно прикрепить ее к стене.

4 способа монтажа вентиляционных решеток

Как же обычно производится установка вентиляционной решетки? Отметим, что в целом система воздухообмена очень сложна, и самостоятельно ее монтажом заниматься не стоит. А вот решетку можно вполне закрепить и своими руками.

Крепление вентиляционных решеток на саморезы

Шаг 1. Приготовьте все необходимые материалы: решетку и шурупы. Также вам может понадобиться инструмент: шуруповерт, дрель или перфоратор.

Шаг 2. Убедитесь, что решетка подходит по размерам. Для этого «примерьте» ее к отверстию вентиляционной шахты.

Шаг 3. Отметьте на стене те места, где в нее будут входить шурупы.

Шаг 4. Сделайте отверстия нужного диаметра.

Шаг 5. Разъедините рамку и жалюзи.

Шаг 6. Установите рамку в вентиляционное отверстие и прикрутите ее при помощи шурупов к стене.

Шаг 7. Завершающий этап – вернуть на место жалюзи. Просто вставьте их в рамку.

Цены на популярные модели электродрели

Электродрели

Данное описание процесса монтажа достаточно усредненное. Некоторые типы решеток могут устанавливаться по-другому и держаться в стене при помощи распорок и т. д. В целом же в этом процессе нет ничего сложного, и при желании вы сможете справиться с установкой решеток самостоятельно.

Монтаж вентиляционных решеток с помощью клипс

Совет: когда вы устанавливаете рамку решетки, под нее можно подложить небольшой кусочек тонкой резины. Он послужит своеобразной прокладкой и исключит возможность шума, гула и излишней вибрации конструкции.

Стоит помнить, что для продления срока эксплуатации решетки, а также для ее нормального функционирования она периодически должна повергаться чистке. Следует иногда снимать жалюзи и решетку и тщательно отмывать их от скопившейся копоти, пыли, трупов насекомых и прочего мусора. Заодно можно очистить и часть вентиляционной шахты, если в ней имеется видимая грязь.

Исходя из всего вышесказанного, можно сделать вывод, что вентиляционная решетка – незаменимый элемент при постройке любого здания. Она не только обеспечит вас свежим воздухом, но и украсит стены снаружи дома, придав им запоминающийся и интересный вид.

Видео — Порядок сборки наружных вентиляционных решеток

Видео — Установка вентиляционной решетки на фронтоне

Как правильно установить вентиляционную решетку снаружи и внутри дома

Устройство вентиляционных решеток

Вентиляционная решетка, при всей своей простоте, является надёжным конструктивным решением. Жёсткость изделия обеспечивается прочной рамой. Она может совмещаться с воздуховодом или фиксироваться к поверхности стены. В больших по размерам решетках имеет место быть разделение конструкции на несколько меньших секторов, причём делается это при помощи рамы. За счёт чего повышаются прочностные характеристики изделия. Съёмная пластиковая или металлическая панель прикрывает рабочую площадь решетки. Следует отметить, что распределители бывают:

  •  регулируемые– направление воздушных масс можно изменять;
  • ненаправленного действия – кислород беспрепятственно проникает в помещение, зачастую выполняют декоративную роль.
  • с запорными клапанами. На предприятиях, складских и промышленных комплексах устанавливают решетки данного типа . Они исключают эффект обратной тяги, препятствуют проникновению пыли, мелких насекомых. Такая конструкция обеспечивает перемещение загрязненного воздуха исключительно наружу. Так же можно установить и в квартире, дабы исключить поступления неприятного запаха от соседей.
  • Инерционные жалюзи по своей работе аналогичны решениям с обратным клапаном. Горизонтальные ламели движутся и перекрывают ход воздуха. Для обеспечения быстрой регулировки, применяют лёгкие и надёжные материалы (ПВХ, алюминий).

Решетки на вентиляцию зачастую комплектуются горизонтально расположенными лопастями, благодаря чему можно регулировать интенсивность и направленность подводимого воздуха.

Процесс чистки сводится к снятию декоративной накладной части. После чего изделие можно обработать моющим средством и помыть под проточной водой.

Снятие декоративной части для чистки

Предназначение и роль

На самом деле вентиляционная система — одна из самых важных инженерных конструкций любого дома, независимо от того, частный он или многоквартирный. Именно вентиляция отвечает за правильный воздухообмен, а также за комфортные климатические условия в каждой отдельной квартире или комнате. Система имеет свои вентиляционные каналы, на входе и выходе которых монтируется решетка.

Она выполняет сразу несколько функций, а именно:

  • защищает шахты от возможного засорения, так как в них могут случайно попасть предметы, животные;
  • правильно распределяет воздушные потоки, в особенности это касается решетки вентиляции приточного типа;

Как правильно ставить вентиляционную решетку, будет зависеть от материала, из которого она изготовлена. Но, как правило, все варианты работ вполне можно выполнить самостоятельно, не прибегая к помощи специалистов.

Формы и материалы решеток

В продаже представлен широкий ассортимент специализированных решений. Вне зависимости от типа и модели, решетки для вентиляции выпускаются в 3-х формах по аналогии с воздуховодом:

  • квадратной;
  • круглой;
  • прямоугольной.

За счёт такого разнообразия удается подобрать оптимальное изделие, дополняющее интерьер комнаты. В последнее время все чаще прибегают к индивидуальным заказам, когда размеры и форма подбираются с учётом интерьера жилого или производственного помещения. Они могут отличаться окрасом, дизайном и стилем.

Современная промышленность для производства воздухораспределителей использует несколько материалов:

  • пластик;
  • сплавы алюминия;
  • древесина;
  • керамика;
  • латунь;
  • оцинкованная сталь.

Разберем подробнее самые распространенные варианты.

Пластиковые изделия считаются самыми доступными на рынке. В их основе лежит всего 2 материала – полихлорвинил и полистирол. Они могут быть установлены не только у потолков, но и на двери, стене. Изделия получили широкое распространение в офисах, коттеджах и многоквартирных домах. Для многоуровневых потолков создают решетки круглой формы. Ключевой их недостаток – со временем поверхность становится шероховатой, желтеет.

Вариант из пластика в интерьере

Алюминиевая вентиляционная решетка не менее востребована на рынке. Она характеризуется повышенной устойчивостью к агрессивным веществам, влажной среде, к тому же они могут похвастаться малым весом. Данные изделия получили широкое распространение в жилых и промышленных объектах. Материал покрывают порошковой краской. Из недостатков стоит выделить высокую цену.

Вариант из алюминия в интерьере

Деревянные модели – специализированные решения для саун, банных комплексов. Эти модификации могут похвастаться индивидуальным дизайном. Необходимо отметить, что популярность натуральной и экологически чистой древесины растёт. Как бы то ни было, а изделия с задвижкой прекрасно сочетаются с интерьером. У таких решеток есть 2 главных недостатка: им требуется периодическая обработка антипиренами и другими защитными консистенциями, стоимость их достаточно высокая.

ВНИМАНИЕ! деревянные изделия рекомендуется использовать только внутри помещений.

Вариант из дерева в интерьере

Металлические изделия – применяются главным образом в производственных комплексах, крупных предприятиях, так же могут и монтироваться в обычных зданиях. Они могут похвастаться исключительной надёжностью, благодаря чему без проблем справляются с мощным давлением воздушного потока, не говоря уже о всевозможных мелких частицах. Такие изделия необходимо периодически обрабатывать антикоррозийными составами. Что касается недостатков металлических решеток, то их всего 2 – высокая стоимость и внушительный вес.

Вариант из металла в интерьере

Конструктивные особенности и материал

Все решетки вентиляции, помимо способа крепления, различаются и своими конструктивными особенностями. Современные изделия в зависимости от своих функциональных возможностей могут быть следующими:

  • регулируемые — такая система дополнительно оснащается специальными подвижными заслонками, при помощи которых можно изменять проходное сечение;
  • нерегулируемые — эта конструкция абсолютно неподвижна;
  • инерционные — имеют поворотные ламели, имеющие возможность менять свое положение от силы напора воздуха и его направления:
  • комбинированные — самые популярные модели, так как оснащены патрубком, с помощью которого можно подключить вытяжку, установленную над газовой плитой.

Все решетки подбираются с учетом размера отверстия вентиляционной системы и ее формы. Наружные модели берутся с небольшим запасом, чтобы была возможность перекрыть все сечения отверстия. Большей популярностью пользуются прямоугольные и круглые планки, которые производятся из прочных, экологически чистых материалов, устойчивых к влажности. К таким видам можно отнести:

  • сталь;
  • алюминиевые или медные сплавы;
  • дерево;
  • пластик.

Перед тем как выбрать ту или иную модель, необходимо определиться, где именно будет крепиться вентиляционная решетка. Своим руками установить конструкцию несложно, если следовать согласно инструкции и соблюдать последовательность действий.

Виды вытяжных решеток

Металлические и пластиковые виды вентиляционных решеток в зависимости от назначения и места монтажа в воздуховод бывают: вытяжными и приточными. Учитывая место установки данные изделия бывают:

  • наружными;
  • внутренними;
  • переточными.

Внутренние

Один из самых востребованных на рынке видов. С учётом особенностей функционирования и крепления они бывают:

  • накладные – применяются преимущественно в жилых объектах, в системах, где преобладает естественная тяга. Наличие москитной сетки препятствует проникновению внутрь помещения насекомых. Нередко комплектуются обратным клапаном. Пропускную способность можно корректировать при помощи подвижным ламелей;

  • щелевые модели – установка вентиляционных решеток данного типа востребована в первую очередь в зонах, где необходимо обеспечить незаметность изделия. Их дизайн и внешний вид соответствует помещению;
  • модели с обратным клапаном. Популярные решения, оснащенные инерционными жалюзи, клапаном обратной тяги. Нередко используют в качестве функционального элемента для вытяжного устройства.

Наружные

Наружные изделия представлены в продаже конструкциями нескольких типов:

  •  фронтальные модели– устанавливают преимущественно на чердаках. Отличаются широкой окантовкой и великолепным внешним видом;
  •  дверные модели– функционально заменяют приточный клапан, что актуально в первую очередь для тех помещений, где необходимо обеспечить естественную подачу воздуха;
  • напольные модели – безупречное решение при организации подвода свежего кислорода в нижнюю часть помещения. Это могут быть стационарные или регулируемые решения;
  • цокольные решетки – применяют преимущественно в качестве защитного элемента от грызунов. Установка вентиляционной решетки обезопасит от мелких вредителей подвальные и чердачные помещения, цокольные этажи.

Внутренние переточные

Что касается переточных внутренних вариантов, то они могут быть различными не только по цвету, но и форме. Отличаются привлекательным дизайном. Среди профессионалов востребованы в первую очередь изделия круглой и прямоугольной формы. Главная их особенность – отсутствие клапанов.

Каминные защитные элементы получили широкое распространение в каминных залах, благодаря чему и обеспечивается подвод тепла в помещение. Проникновение холодных воздушных масс осуществляется через нижнюю часть решетки, а после согревания он перенаправляется внутрь комнаты.

Монтаж нескольких вентиляционных решеток в пределах одного камина – важная составляющая эффективного воздухообмена.

Обратите внимание! Каминные модели производят из тугоплавких и огнеупорных материалов. Учитывая разнообразие орнаментов и оттенков, их причисляют к декоративным.

Наиболее популярные типы вентиляционных решеток

В строительных магазинах предлагается множество моделей вентиляционных решеток: круглых, прямоугольных, наружных и внутренних.

Наружные приточные


приточная вентиляционная решетка с электрорегулируемыми ставнями

Наружные вентиляционные решетки представлены следующими вариантами:

  • Фронтонная решетка специально создана для вентиляции чердачных помещений. Всегда выполняется с широкой окантовкой, делающей ее более декоративной;
  • Цокольные вентиляционные решетки с размерами 15х15 см, 24х24 см, 37,5х37,5 сантиметров должны быть надежными и защищать подвал от грызунов;
  • Дверные вентиляционные решетки используют вместо приточного клапана, если нет других способов организовать подачу воздуха в дом;
  • Напольные вентиляционные решетки незаменимы при организации притока, вытесняющего отработанный воздух снизу вверх. Напольные вентиляционные решетки могут быть регулируемыми и стационарными. В первом случае в металлическую раму вставляются жалюзи, которые можно свернуть в рулон.
Название решетки Места установки Функции Дополнительные возможности
Внутренние Выход приточных и вытяжных воздуховодов в помещении 1. Коррекция направления и интенсивности потоков воздуха.

2. Дизайн помещения

Жалюзи, задвижки
Наружные Наружный выход воздуховодов любого типа 1. Защита от попадания в воздуховоды птиц, мышей, сухих листьев.

2. Декоративная функция

1. Подогрев во избежание наледи зимой,
2. Заслонки, шибера, жалюзи.
Переточные Межкомнатные перегородки и двери Обеспечение свободного движения воздуха в помещении Шумо- и светоизоляция, жалюзи

Таблица 1. Основные характеристики вентиляционных решеток

Внутренние вытяжные


накладная решетка с жалюзи

  • Накладная вентиляционная решетка используется в жилых помещениях, оборудованных естественной тягой. Москитное полотно защищает квартиру от насекомых. Если вентиляционная решетка с обратным клапаном, жильцам не угрожает обратная тяга. Вентиляционные решетки с жалюзи или без них устанавливают на кухнях и в санузлах. Пропускная способность вентиляционной решетки регулируется подвижными планками;
  • Вентиляционная решетка с клапаноми соединением для кухонной вытяжки. Изготавливаются из полихлорвинила, могут оборудоваться обратным клапаном или инерционными жалюзи. Одновременно обеспечивают естественную тягу и отток воздуха из кухонной вытяжки;
  • Щелевые вентиляционные решетки устанавливаются там, где вентиляция должна быть незаметной. Размеры вентиляционных решеток подбираются под дизайн потолка и скрываются между уровнями или декоративными элементами.

Внутренние приточные


каминная вентиляционная решетка

Внутренние приточные решетки изготавливаются различной формы и цвета, иногда привлекательного дизайна. Популярностью у архитекторов пользуется круглая форма решеток вентиляции, как наиболее гармоничная и незаметная. Приточные вентиляционные решетки никогда не оборудуются клапанами. Дизайнерские экземпляры создаются с применением ручной обработки древесины, кованых элементов, лазерной резки. Через каминные вентиляционные решетки согревается воздух в зале. Холодный конвективный поток проникает в камин через нижнюю решетку и согретым поступает в помещение через верхнюю. Потому в канале камина должна располагаться пара вентиляционных решеток.

Вентиляционные решетки для каминов изготавливают только из огнеупорных и неплавких материалов. Их можно отнести к категории декоративных вентиляционных решеток за разнообразие цветов и орнаментов.

Вентиляционные решетки в помещении

Внутри дома монтируют как вытяжные, так и приточные решетки, а также переточные модели. Перечислим все самые популярные в быту вентиляционные решетки, которые решают разные задачи.


Пластиковые приточно-вытяжные модели
легко установить своими руками. Они служат для обеспечения межкомнатного воздухообмена и выполняют декоративную функцию. Для сохранения звукоизоляции оснащаются наклонными ламелями, которые пропускают воздух, но отражают звуки. Изготавливаются из современного качественного, безопасного пластика, легки в обслуживании. В конструкцию включена снимающаяся верхняя панель – можно просто отщелкнуть элемент, вымыть решетку внутри и снова вставить панель.

Дверные решетки решают задачу межкомнатного воздухообмена, но
ставятся в дверях. Чаще всего – в ванных комнатах, кухнях и т. п. Еще одно возможное направление использования таких моделей – подоконник. Через решетку в подоконнике нагретый воздух от радиатора отопления свободно проникает в помещение. Материалом для изготовления также служит пластик.

Пластиковые решетки, монтируемые в местах выхода гофры от вытяжки на кухне. Как правило, эти изделия имеют круглое отверстие, и дополнительно оснащены девиаторами – устройствами, препятствующими обратной тяге. Изготавливаются разборными, для того чтобы их было легко почистить. Накладные модели используются в помещениях, где вентиляция имеет естественную тягу.


Монтаж металлической вентиляционной решетки внутри помещений производится как на потолки, так и на стены – в качестве элемента вентиляционных, отопительных и систем кондиционирования. Для защиты от проникновения насекомых изделия оснащаются москитными сетками.

Щелевые модели позволяют сделать вентиляционные выходы практически незаметными. Их размеры зависят от дизайна комнаты, и монтаж производится между уровнями потолка или декоративными элементами на стенах.

Решетки снаружи здания

Если планируется установка вентиляционных решеток за пределами помещения, то чаще выбирают модели из металла. Решетки вытяжные из пластика используются тогда, когда установка вентиляционной решетки требуется снаружи, и при этом необходимо сэкономить. Для того чтобы не возникала обратная тяга, они снабжаются особыми гравитационными жалюзи и заслонками.

Фронтонные модели предназначены для установки на чердаках.

Цокольные – монтируются в подвалах. В них особое внимание уделяется защите от грызунов.

Основные способы установки

Монтаж вентиляционной решетки не требует особых знаний и навыков. Его вполне может произвести домашний мастер, обладающий терпением и аккуратностью. Большинство промышленных изделий состоят из двух частей:

  • основного корпуса, крепящегося непосредственно на отверстие в стене или двери;
  • съемной части, вставляемой в проемы корпуса, которая позволяет без особых проблем производить ревизию и очистку каналов системы вентиляции.

Начинают вешать внутреннюю решетку вентиляции с первой части, играющей роль рамы. Делают это с помощью крепежных материалов или клеевых составов. Перед этим соответствующим образом готовится наружная поверхность вентиляционного отверстия. Она должна быть ровной и чистой. Обычно решетку ставят на стену после нанесения на нее финишного покрытия. Сделать это можно разными способами:

  1. Крепление шурупами или саморезами выполняется на прочную стену из бетона, древесины или гипсокартона. Для этого в корпусе решетки в местах, закрываемых съемной частью, просверливают сквозные отверстия, которые зенкуют по форме шляпки. В бетоне или кирпиче в соответствующих местах с помощью дрели придется установить дюбели. При конструкции решетки без съемной части головки шурупов после монтажа шпаклюют и закрашивают под цвет основного материала.
  2. Закрепление плинтусом или штапиком принято применять для деревянных изделий, хорошо вписывающихся в интерьер стиля кантри, целиком выполненный из древесины. При этом также используются саморезы или финишные гвозди с уменьшенным размером шляпки.
  3. Промышленные модели с входящими в их устройство штатными распорными элементами с пружинным прижатием достаточно просто вставить в вентиляционное отверстие, которое для этого должно иметь стандартные габариты.
  4. Прикрепить пластиковую решетку к любому основанию проще всего с помощью клея. Это особенно актуально для стен, облицованных хрупкими материалами вроде керамической плитки. Для этого обычно применяют составы типа «жидкие гвозди». Их наносят сплошной полосой на тыльную сторону детали, которую прижимают к стене и фиксируют с применением малярного скотча до полного высыхания. Демонтировать хрупкую деталь в этом случае без ее разрушения уже не получится.

Съемную часть решетки плотно вставляют в закрепленное на стене основание. При этом из эстетических соображений лучше повернуть ее так, чтобы отверстия между планками жалюзи не были видны случайному наблюдателю, стоящему на полу помещения. Во время выбора и установки переточных решеток обращают внимание на то, чтобы не получалось прямое прохождение сквозь них световых лучей. Это может ухудшить звукоизоляцию и выглядит не очень красиво.

В состав пластиковых моделей обычно входит тонкая сетка, которая быстро забивается пылью, уменьшая эффективность системы вентиляции. Поэтому большинство мастеров ее не устанавливают. В противном случае придется регулярно заниматься чисткой сетки.

Методы установки вентиляционных решеток

В данном разделе обрисована несложная инструкция монтажа несложной конструкции накладной решетки, который возможно делать несколькими методами:

  1. Крепление шурупами «впотай», пожалуй, самый несложный и доступный способ независимой установки вентрешетки. Он применим фактически на любой поверхности стен (цементной, деревянной, кирпичной, гипсокартонной).

Выполняется он следующим образом:

  • Размечаем место монтажа на стене.
  • В случае с цементными и кирпичными стенками нужно будет просверлить дрелью либо перфоратором отверстия под дюбели.
  • Отверстия для крепления на самой решетке обрабатываются так, дабы шляпка вкрученного шурупа легла «заподлицо» с поверхностью рамки.
  • Потом прикладываем изделие и завинчиваем шурупы.

Обратите внимание! Каким бы методом вы не воспользовались, главным в ходе остается весьма плотное крепление к стенке без щелей и зазоров. В некоторых случаях возможно кроме того применять силиконовый герметик, дабы заизолировать канал.

  • Посредством плинтуса либо штапика крепятся вентиляционные деревянные решетки. Так же крепят изделия иного типа, но в помещении с деревянной облицовкой либо декорированное деревянными предметами.
  1. Крепление на клей стремительного действия типа «жидкие гвозди» (Дракон, Титан), силикон и т.д.

Наряду с этим методе направляться функционировать так:

  • Выдавить полосу клея посредством особого приспособления-пистолета по контуру вентиляционного барьера.
  • Хорошо прижать решетку к стенке.
  • Зафиксировать ее в таком положении окажет помощь монтажная пена.
  • На следующий сутки пену удаляют.
  1. Еще один распространенный и несложный метод — крепление на распорные элементы.

Совет! В местах, где не представляется эргономичным и вероятным герметичная установка решетки в систему вентиляции применяют адаптер для вентиляционной решетки.

Для монтажа в помещения отдавайте предпочтение экологически надёжным, нетоксичным изделиям.

Некоторые правила установки

Если вы планируете монтаж решетки своими руками, нужно помнить о некоторых важных правилах. Итак, как установить вентиляционную решетку, чтобы она эффективно справлялась со своей задачей?

Оптимальная высота вентиляционного выхода (или притока) в помещении – 2 метра от уровня пола.

В том случае, когда невозможно закрепить решетку на стену, можно вмонтировать ее в пол. Тогда необходимо убедиться, что она не мешает при ходьбе.
В комнате с низким потолком можно поставить потолочную решетку. То же касается и помещений с натяжными и подвесными потолками.
Декоративная дверная вентиляционная решетка спасет положение, когда нет никаких иных вариантов.

Как правильно установить вентиляционную решетку

Крепление возможно несколькими способами. Какой именно вы выберете – зависит от места установки и вида самой решетки.

Крепеж с помощью специальных защелок. Не совсем надежный метод, хотя он сохраняет эстетичный вид самого изделия. Если у вентиляционного отверстия неровные края, зажим будет сложно защелкнуть. В этом случае можно воспользоваться специальной выравнивающей монтажной рамкой.
Монтаж на конструктивно предусмотренные шпингалеты, захваты или завертки – удобный метод. Однако решетка с такими деталями стоит дороже обычной, это нужно учесть.
Фиксация с помощью жидких гвоздей – весьма удобный метод. Но помните, что это при необходимости снять и переставить решетку после наклеивания не получится. Зато фиксация получается надежной, не требуется выравнивать поверхность основания перед установкой, не страдает внешний вид изделия.

Фиксация саморезами или винтами
– метод, лучше всего подходящий для монтажа наружных моделей. Как правило, в таких решетках уже предусмотрены отверстия под крепеж. Плюсы – надежное соединение, минусы – некрасивый внешний вид, хотя эту проблему можно легко решить, покрасив головки винтов или саморезов в цвет решетки.
О том, как ставить вентиляционную решетку в натяжной потолок, лучше всего знают мастера, занимающиеся монтажом таких потолков. Если говорить вкратце – то предварительно на черновой потолок ставится основание из фанеры, после остывания полотна в нем делает прорезь для решетки, на полотно прочно приклеивается протекторное кольцо и затем уже можно крепить решетку.
В подоконники решетка устанавливается с одной стороны, в двери – с двух сторон, для эстетичного вида. И те и другие модели подбираются в цвет подоконника или дверного полотна.
В сущности, установить вентиляционную решетку самостоятельно достаточно просто, главное – выбрать подходящую по конструкции и цене модель.

Выясняем, как правильно установить вентиляционную решетку

Вентиляция — одна из важнейших инженерных систем, необходимая для обеспечения комфортного климата в помещениях любого типа. В бытовых вентиляционных системах самым распространенным оборудованием для воздуховодов и вентиляционных шахт являются решетки. Они устанавливаются в отверстие вентканала непосредственно на входе в него воздушного потока, уже омывшего помещение.

В процессе установите вентиляционного барьера важно одно – герметичность прижимания

Способы установки вентиляционных решеток

В данном разделе описана несложная инструкция монтажа простой конструкции накладной решетки, который можно выполнять несколькими способами:

Фиксация решетки на стене с помощью малярного скотча подходит только для временного крепления, к примеру, чтобы наметить отверстия для сверления

  1. Крепление шурупами «впотай», пожалуй, самый простой и доступный метод самостоятельной установки вентрешетки. Он применим практически на любой поверхности стен (бетонной, деревянной, кирпичной, гипсокартонной).

Выполняется он следующим образом:

  • Размечаем место монтажа на стене.
  • В случае с бетонными и кирпичными стенами необходимо будет просверлить дрелью или перфоратором отверстия под дюбели.

Сверлите осторожно, так как вокруг вентканала стены обычно пустотелые, саморезы лучше брать с дюбелем

  • Отверстия для крепления на самой решетке обрабатываются так, чтобы шляпка вкрученного шурупа легла «заподлицо» с поверхностью рамки.
  • Далее прикладываем изделие и завинчиваем шурупы.

Не забывайте регулярно снимать решетку и прочищать ее от накопившейся грязи и пыли

Важно! Каким бы способом вы не воспользовались, главным в процессе остается очень плотное крепление к стене без щелей и зазоров. В некоторых случаях можно даже использовать силиконовый герметик, чтобы заизолировать канал.

  • С помощью плинтуса или штапика крепятся вентиляционные деревянные решетки. Так же крепят изделия иного типа, но в помещении с деревянной облицовкой или декорированное деревянными предметами.
  1. Крепление на клей быстрого действия типа «жидкие гвозди» (Дракон, Титан), силикон и т.д.

При этом способе следует действовать так:

  • Выдавить полоску клея с помощью специального приспособления-пистолета по контуру вентиляционного барьера.
  • Плотно прижать решетку к стене.
  • Зафиксировать ее в таком положении поможет монтажная пена.
  • На следующий день пену удаляют.
  1. Еще один распространенный и простой способ — крепление на распорные элементы.

Совет! В местах, где не представляется удобным и возможным герметичная установка решетки в систему вентиляции используют адаптер для вентиляционной решетки.

Для монтажа внутри помещения отдавайте предпочтение экологически безопасным, нетоксичным изделиям.

Решетки для систем вентиляции представлены на современном строительном рынке в большом разнообразии форм, размеров, дизайна и материалов изготовления. В зависимости от вышеперечисленных параметров изменяется и цена на то или иное изделие. В следующих разделах мы расскажем вам об особенностях данных изделий.

Не разбирающийся человек с первого раза и не подберет нужную решетку для своего вентиляционного канала

Место установки

Специалисты различают вентиляционные решетки по основным признакам. Главенствующее место в классификации рассматриваемых нами изделий занимает место и способ их установки. По этому признаку вент решётки подразделяют на:

  1. Внутренние — обычно красивые вентиляционные решетки устанавливаются изнутри помещений. Их конструкции не подвержены особым нагрузкам, поэтому изготавливаются в основном из пластика.

Подобным изделиям характерны:

  • Небольшие размеры.
  • Визуальная привлекательность.
  • Разнообразие стилей и цветовых решений.

Все это позволяет любому, даже самому требовательному покупателю, выбрать наиболее подходящую модель, органично сочетающуюся с общим дизайном интерьера помещения.

Читайте также:  Немецкие отопительные котлы компании Будерус. Описание, характеристики и отзывы

Кроме того, внутренние подкласс очень прост и удобен в установке своими руками и дальнейшей эксплуатации. Нередко внутренняя вентиляционная решетка с задвижкой, что позволяет легко регулировать направление и интенсивность воздухообмена в помещении.

  1. Наружные. Согласно названию, эти изделия крепятся с внешней стороны здания. Назначение наружных решеток — защита воздуховодов от проникновения пыли, грязи, насекомых, грызунов и атмосферных осадков. Это, как правило, вентиляционные жалюзийные решетки из высокопрочного алюминия, устойчивого к воздействию агрессивным проявлениям внешней среды.
  2. Переточные. Вентиляционные переточные решетки используют для воздухообмена между помещениями. Изделия такого типа оснащаются V- образными жалюзи, расположенные таким образом, что перекрывают друг друга. Это обеспечивает свето- и шумоизоляцию между помещениями. Существуют специальные вентиляционные решетки для дверей, перегородок и стен и т.д.

К сведению! Для подпольных вентканалов используют специальные вентиляционные напольные решетки, изготовленные в основном из алюминия или дерева.

В ремонте важны все мельчайшие детали, вплоть до того, насколько решетка больше вентканала

Конструкция

Следующий признак, определяющий классификацию решеток — их конструктивные особенности.

Согласно им, различают такие конструкции:

  • Регулируемые изделия оборудованы подвижными жалюзи, открытие-закрытие которых существенно влияет на скорость движения воздуха и интенсивность воздухообмена.
  • Нерегулируемые. Название говорит само за себя. Это простые конструкции без дополнительных функций.
  • Инерционные решетки способны автоматически закрывать жалюзи при отсутствии движения воздушных масс.
Материалы для изготовления

Вентиляционные решетки изготавливают из различных материалов.

Исходя из этого изделия классифицируются на:

Их отличает:

  • Невысокая стоимость.
  • Устойчивость к биологическому воздействию.
  • Удобство и простота в уходе.
  • Возможное изменение цвета и формы под воздействием ультрафиолета.
  1. Алюминиевые изделия легкие, прочные, не боятся прямых солнечных лучей, но дороже пластиковых.
  2. Деревянные решетки используют исключительно внутри помещений. Эти экологичные, эстетичные изделия гармонично вписываются в самые изысканные интерьеры. Изготавливаются решетки из массива дерева, поэтому требуют особого ухода и стоят немало.

Деревянные изделия идеально подходят для бань и саун

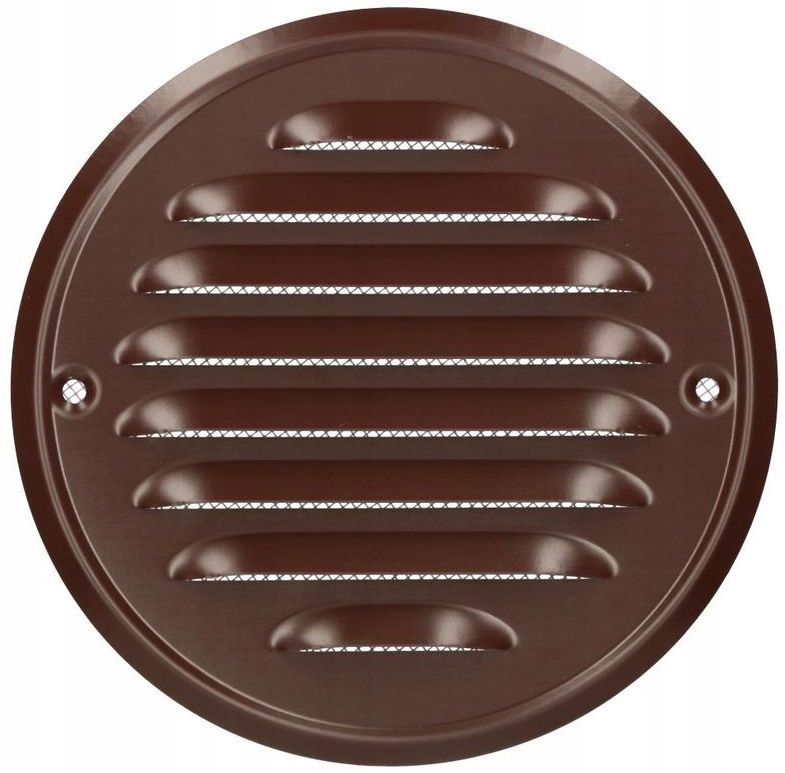

  1. Стальные вентиляционные решетки очень прочные и долговечные. Они намного тяжелее алюминиевых конструкций и стоят гораздо дороже.

Интересно! В производстве кухонных и столовых гарнитуров часто используются мебельная вентиляционная решетка, это традиционно изделия из дерева или ротанга.

Форма изделий

Четвертый из основных признаков, определяющих классификацию вентрешеток — это их форма.

В этом случае вариантов намного больше, чем основные геометрические формы:

  • Квадрат.
  • Круг.
  • Овал.
  • Прямоугольник.

Производители вентиляционных решеток, особенно для использования внутри помещений, не останавливаются в изыскании новых форм и декора своих изделий.

Безусловно, для оформления вентканалов с улицы используют простые вентиляционные решетки круглые наружные, либо квадратные и прямоугольные. Конечно, если речь не идет об особенных архитектурных решениях здания, когда каждая мелочь должна соответствовать общему ансамблю.

Внимание! Приобретая решетку, помните, что она по своей сути является препятствием для потока воздуха направляющегося в вентканал. Выбирайте конструкцию, которая не понизит производительность и эффективность системы вентиляции в целом.

Основные способы монтажа


Решетка устанавливается, исходя из ее предназначения – ванная, жилая комната, подвал

Место установки и ориентация решетки зависит от ее предназначения и уровня расположения.

Первое, с чем следует определиться — это направленность жалюзи. Они выполняют больше маскировочную, чем направляющую функцию. Исходя из этого, изделия лучше ставить так, чтобы панели решетки закрывали сетку. Если она будет под потолком, ставить ее нужно жалюзи кверху. И наоборот — ставить вентиляционную решетку у пола следует жалюзи книзу.

Повесить модели большого размера и веса целесообразно на прочные и длинные саморезы, способные выдержать большие нагрузки. Если решетки крепятся на кафель, лучше не портить его лишними отверстиями, а приклеить на прозрачный или цветной раствор.

Вывод

Ознакомившись с вышеописанной информацией, вы точно нашли ответы на поставленные вопросы и сейчас имеете представление о том, что такое вентиляционная решетка и как она крепится к стенке. Не забывайте, что проветривание помещения нужно не только в эстетических мыслях (дабы удалить запахи), но и полезно для здоровья (разряжается воздушное пространство).

Источники

  • https://mystroiteli1.ru/ventilyaciya/ventiliacionnaia-reshetka-vidy-razmery-i-ystanovka.html
  • https://TopVentilyaciya.ru/ventilyaciya/elementy/kak-ustanovit-ventilyatsionnuyu-reshetku.html
  • https://StrojDvor.ru/ventilyaciya/kak-pravilno-vybrat-ventilyacionnuyu-reshetku-podxodyashhego-vida-tipa-i-razmera-metody-ustanovki/
  • https://ventazbuka.ru/v-zdanii/v-kvartire/ventiliacionnie-reshetki.html
  • https://AeroClima.ru/ventilyaciya/ustanovka-reshetki/
  • https://uchebniksantehnika.ru/ventiliatsiia/vyiasniaem-kak-verno-ustanovit-ventiliatsionnuiu-reshetku.html
  • https://SavoPenza.ru/sistemy-otopleniya/kak-postavit-ventilyacionnuyu-reshetku-2. html
  • https://StrojDvor.ru/ventilyaciya/sposoby-pravilnoj-ustanovki-ventilyacionnoj-reshetki/

[свернуть]

естественная приточно-вытяжная и принудительная система


видео-инструкция по монтажу своими руками, особенности вентиляционных решеток, отверстий для частного дома, цена, фото

Знаете ли вы, что вентиляция цоколя- это тот момент, который необходимо предусмотреть на начальных этапах строительства здания?Если при проектировании дома не уделить достаточного внимания системе контроля влагосодержания в воздухе цокольного этажа, эксплуатация здания гарантированно оберётся рядом трудностей.

Среди нежелательных последствий отметим образование избыточной сырости, появление плесени и прочих болезнетворных микроорганизмов. Давайте разбираться, как вентиляция в цокольном этаже может быть сделана своими руками без помощи профессиональных строителей.

Такие вентиляционные решетки для цоколя наиболее надежны, так как не ржавеют

Особенности организации воздухообмена в цокольном этаже

Вентиляционная решетка для цоколя со средними типоразмерами

Посетив любой дом, несложно понять, насколько эффективен воздухообмен в помещении. Тяжёлый и затхлый запах, конденсат на поверхности стен, все это свидетельствует о наличии проблем с вентиляцией.

Если проект дома предусматривает строительство цокольного этажа, следует сразу же запланировать в его стенах наличие специальных отверстий (отдушин и продухов), предназначенных для обеспечения естественной вентиляции.

Отдушина для обеспечения воздухообмена

Вентиляция в цоколе частного дома должна планироваться с учетом целого ряда факторов,включая тип фундамента и грунта,на котором он построен, площадь помещений в цокольном этаже, среднегодовые показатели температуры окружающей среды, направление ветров, влажность грунта и т.д.

Чаще всего для полноценной вентиляции цоколя достаточно одного продуха, расположенного через каждые 4 метра по периметру внешней стены. В том случае, если дом располагается в низине, вентиляционные решетки на цоколь устанавливаются в двойном количестве.

Естественная приточно-вытяжная вентиляция

На фото дефлектор для подачи свежего воздуха

Статистика проектирования строительных объектов свидетельствует о том, что отдушин, предназначенных для обеспечения вентиляции, может быть недостаточно. К примеру, если цокольный этаж используется в качестве складского помещения,мастерской, спортзала или бильярдной, потребуется использование приточно-вытяжных систем,которые не только отводят загрязненный воздух, но и обеспечивают подачу свежего воздуха извне.

Такой тип вентиляции является естественным, так как его функционирование основано на температурной разнице снаружи и внутри подвала. Если расчеты при проектировании таких систем проводятся правильно,естественная вентиляция обеспечивает качественный воздухообмен при полном отсутствии сквозняков.

Приточно-вытяжная система естественной вентиляции может быть заказана в специализированных компаниях или же может быть собрана самостоятельно. По сути, система представляет собой две трубы, одна из которых приточная, а другая вытяжная.

Для обеспечения оптимальной работоспособности системы,трубы разносятся по сторонам,например по противоположным стенам. Кроме того, для обеспечения оптимального воздухообмена, трубы должны располагаться на разной высоте.

Учитывая то,что теплый воздух концентрируется в верхней части помещения, буквально под потолком, трубу для отведения отработанного воздуха целесообразно устанавливать как можно выше. И наоборот, холодный воздух располагается снизу, поэтому трубу для подачи свежего воздуха извне лучше будет расположить ближе к полу.

Помимо правильного размещения труб, необходимо учесть их типоразмеры и конфигурацию. Как правило, для обеспечения воздухообмена в подвальном этаже индивидуального жилого дома достаточно пластиковых труб с диаметром сечения 100 мм.

Монтаж естественной вентиляции

Инструкция обустройства системы такова:

  • В верхней части стены отмечаем диаметр отверстия, которое с каждой стороны должно быть на 10 мм шире диаметра трубы.

Важно:Делая разметку, убедитесь в том, что в стене нет скрытой проводки.Чтобы избежать неприятностей,сверление следует выполнять, прекратив подачу электричества в данное помещение.Запитать электроинструмент на это время можно из соседнего помещения посредством удлинителя.

  • По периметру начерченной окружности делаем сквозные отверстия. Для этой работы применяем перфоратор с буром длиннее ширины стены (как правило,достаточно 60 см).
  • После того как отверстия по кругу насверлены в перфоратор вставляем зубило и начинаем постепенно вырубать внутренность будущего отверстия.

Отверстие под вентиляционную трубу

Разумеется, есть более простой и менее трудоемкий способ- заказ алмазной резки бетона. Но цена данной услуги негативно повлияет на себестоимость результата, поэтому экономим и продолжаем работать своими руками

  • После того как отверстие готово,обрезаем 1 метр трубы и просовываем этот кусок в отверстие.

Канализационная труба для сборки вентиляции

  • На внешний конец трубы одеваем тройник,чтобы один отвод смотрел вверх, а второй -вниз. Тот отвод,что направлен вниз, закрываем крышкой, в которой сверлим отверстия,чтобы в него стекал конденсат.

Важно: Вентиляционные трубы должны располагаться с некоторым уклоном наружу, так чтобы конденсат,который будет образовываться в холодное время года, тек наружу, а не внутрь.

  • В тот отвод, что направлен вверх, вставляем трубу длиной 1.5-2 метра,чего будет достаточно для создания тяги.
  • На конец трубы монтируем дефлектор или «зонтик».
  • Зазоры между трубой и отверстием в стене увлажняем водой и заполняем монтажной пеной, которую после высыхания обрезаем и оштукатуриваем.
  • Трубу для подачи свежего воздуха не поднимаем, а просто выводим из стены наружу примерно на полметра и закрываем решеткой.
  • Для эффективной регулировки параметров воздухообмена, на внутренней части трубы монтируются шиберные заслонки.
Принудительная вентиляция

Система принудительной вентиляции заводского производства

Порой, обычные вентиляционные цокольные решетки не обеспечивают достаточной подачи свежего воздуха и в этом случае применяется принудительная вентиляция. Такие системы также являются приточно-вытяжными, но стой разницей что отведение и подача воздуха выполняется не естественным образом, а с применением механизированных нагнетателей.

Помимо нагнетателя, система комплектуется специальным клапаном на подачу, который перекрывает поступление воздуха снаружи,когда система отключена. Системы принудительной вентиляции предаются в готовом виде или собираются на заказ в специализированных компаниях. (См. также статью Как утеплить цоколь фундамента самому.)

Вывод

Независимо от того, что вы решили применить, будь то примитивные вентиляционные отверстия в цоколе или сложная система принудительного воздухообеспечения, все можно сделать своими руками. Больше полезной и интересной информации вы сможете найти, посмотрев видео в этой статье.

Добавить в избранное Версия для печати

moypodval.ru

Вентиляция в цокольном этаже - система вентиляции цоколя. О вентиляционных решетках для цоколя

  • Текст дополнен: 17.10.2016
  • Просмотров: 3705
  • Комментариев: 0

Чтобы обеспечить комфортный микроклимат на подвальном этаже и в самом доме, недостаточно выполнить гидроизоляцию и утепление фундамента. Водонепроницаемые материалы создают в подвале герметичное замкнутое пространство, в котором скапливается конденсат.

Конденсат точно также становится причиной сырости в доме и разрушения отделочных материалов, как и грунтовые/атмосферные воды. Для его устранения и снижения уровня влажности необходима вентиляция цокольного этажа.

Вентиляция цоколя

Естественная вентиляция обеспечивается в процессе возведения фундамента за счет устройства продухов – специальных технологических отверстий. Если в процессе строительства технология не была соблюдена, продухи выполняются позже. Это тяжелая работа, требующая высокой аккуратности: при создании отверстий нельзя допустить образования трещин в фундаменте.

Чтобы предотвратить попадание грязи, грызунов и т.д. в подвал через отверстия, на них устанавливают вентиляционные решетки для цоколя или цокольные дефлекторы. Кроме этого продухи можно оборудовать специальными «форточками» и закрывать их в сильные морозы.

СНиП оговаривает необходимость и размеры окошек. Форма произвольная. Если основание выполняется из кирпичей или блоков, для продухов оставляют пустые участки в кладке.

Определенную сложность представляет устройство монолитной ленты с технологическими отверстиями. В монолитном бетоне продухи можно выполнить двумя способами:

  • встроить в опалубку прямоугольные/квадратные рамки, изготовленные из четырех досок;
  • уложить внутрь отрезок пластиковой либо металлической трубы большого сечения. Перед заливкой отрезок заполняют песком, чтобы бетон не деформировал трубу. После схватывания ленты и демонтажа опалубки песок из трубы выдувают.

Сколько продухов и какого размера потребуется для устройства полноценной системы вентиляции в цокольном этаже?

В СНиП оговаривается общая площадь: не меньше 1/400 площади подвала. Чтобы воздухообмен был достаточно интенсивным, располагать отверстия следует равномерно. Например, для подвала в 100 квадратов рекомендуется сделать минимум по два отверстия на каждой стороне цоколя, т.е. 8 штук. Оптимально – 24 окошка размерами от 11 см и больше. Противоположные продухи должны располагаться на одной линии.

При проектировании вентиляционных отверстий в фундаменте следует учитывать:

  • глубину фундамента;
  • преобладающее направление ветра;
  • рельеф участка;
  • тип грунта.

Стандартный шаг отверстий – 2-3 метра. Профессионалы рекомендуют устраивать окошки чаще, если дом стоит в низине.

Высота размещения окошек произвольная, но устраивать их нужно выше уровня грунта. В этом случае меньше вероятность снежных заносов в зимнее время. Большинство специалистов считает, что закрывать продухи на зимний период на продолжительное время неправильно: из-за большой разницы температур между домом и подвалом конденсат будет скапливаться еще интенсивнее, чем летом.

к оглавлению ↑

Дополнительные способы вентиляции цокольного этажа

Отказаться от продухов можно в двух случаях:

  • постоянно держать люк или дверь в подвал приоткрытыми;
  • обеспечить принудительную вентиляцию в цокольном этаже. То есть, установить климатическое оборудование. Если на этом этаже располагаются жилые комнаты, зона отдыха, если подвал активно эксплуатируется, монтаж системы кондиционирования оправдан.

Если цокольный этаж высокий и в нем располагаются жилые комнаты, естественную вентиляцию можно обеспечить иначе: оборудовать помещение настоящими окнами. Большинство современных окон ПВХ оснащено либо функцией микропроветривания, либо приточными клапанами. Есть модели клапанов, которые можно приобрести и установить самостоятельно уже после монтажа самих окон.

Часто бывает и так, что одних технологических отверстий для полноценного воздухообмена недостаточно. В таких случаях рекомендуется устройство приточно-вытяжной вентиляции независимо от целевого назначения подвала. Такая система состоит из вытяжной и приточной трубы. Их располагают в разных концах подвального помещения и на разной высоте: вытяжная труба выше, приточная ниже.

Вытяжку часто устанавливают под самым потолком и соединяют с общедомовым вентканалом. Если в доме есть камин или печь, вытяжную трубу рекомендуется установить ближе к печному дымоходу. Тогда она будет работать интенсивнее. Приточную трубу ставят не выше чем в полуметре над грунтом.

Каналы оснащают шиберными заслонками. Для усиления вытяжки в трубу можно встроить вентилятор.

www.vogorodah. ru

Вентиляционные решетки: возможные виды и их преимущества

Ищем двух авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в дизайне интерьеров.Обращаться на почту [email protected]

05.10.2017

Отсутствие притока в дом свежего воздуха может привести к ухудшению самочувствия жильцов, так как в непроветриваемом длительное время помещении происходит накопление углекислого газа и различных токсинов, выделяемых как бытовой химией, так и многими отделочными материалами.

Что касается необходимости вентиляции для ванной комнаты, то ситуация здесь еще серьезнее. В неподвижной влажной воздушной среде очень хорошо размножаются различные бактерии, микробы и грибки, скапливаясь на стенах, на дверях и на мебели, портя их вид и приводя в негодность, и создавая угрозу здоровью человека.

Также необходима установка вентиляционных решеток и в таких помещениях, как бани и сауны. Крайне важна вентиляция и для кухонь, подвальных помещений, чердаков. Сегодня можно найти самые различные типы вентиляционных решеток, значительно отличающиеся:

  • По назначению. Существуют вентиляционные решетки наружные, внутренние, дверные и др.
  • По конструкции. Решетка для вентиляции может быть круглой, квадратной, прямоугольной, с жалюзи для регулировки величины воздушного потока или с клапаном, препятствующим поступлению воздуха с улицы в вытяжной системе вентиляции. Бывают решетки накладные и встраиваемые, с фланцем и без, и даже со специальными встроенными сетками, предназначенными для предотвращения попадания насекомых снаружи внутрь помещения.
  • По материалу изготовления. Продаются и фасадные вентиляционные решетки, и вентиляционные решетки для дверей, и соединенные с воздуховодами решётчатые конструкции, как из дерева, так и из пластика. Есть вентиляционные решетки из металла (например, очень популярны решетки алюминиевые и стальные оцинкованные).
  • По цвету и внешнему виду. Среди множества разновидностей рассматриваемых в данной статье изделий можно найти в продаже решетки и белые, и коричневые, и других оттенков, и узорчатые декоративные вентиляционные решетки.

Также могут быть разными и размеры вентиляционных решеток, их ширина и высота.

Наружные вентиляционные решетки

Наиболее популярными являются следующие варианты:

  • Фронтонная вентиляционная решетка с задвижкой или жалюзийного типа. Она обеспечивает вентиляцию чердачного пространства с возможностью уменьшить приток воздуха в зимнее время. Нередко такие решетки снаружи закрываются крышками из ПВХ, которые также являются регуляторами скорости движения воздуха в области под кровлей, хотя и очень простого типа.
  • Фасадная металлическая вентиляционная решетка или из ПВХ. Она выпускается самых различных конфигураций и расцветок. Есть они и прямоугольные, и круглые, и белые, и коричневые. Такая настенная вентиляционная решетка изготавливается в широком ассортименте, чтобы обеспечить сочетаемость этих изделий с фасадом любого дома, в том числе, например, обшитым сайдингом из поливинилхлорида (ПВХ) или обычной деревянной вагонкой. Нередко на фасадах встречается и вентиляционная регулируемая решетка, и закрывающаяся крышкой. При этом наружные металлические фасадные решетки (особенно вентиляционные алюминиевые решетки) пользуются большим спросом, чем аналогичные изделия из ПВХ.
  • Цокольная вентиляционная наружная решетка. Естественная вентиляция фундамента обеспечивается при его возведении устройством продухов, которые могут создаваться и после окончания строительства. Продухами называют специальные отверстия, обеспечивающие приток воздуха к фундаменту, на которые для предотвращения попадания внутрь дома грязи и мелких животных, в том числе грызунов, устанавливаются вентиляционные решетки для цоколя. Они также могут быть и закрывающимися крышками металлическими или из ПВХ белого, или коричневого, или иного цвета, и решетками регулируемыми жалюзийными.

Вентиляционная решетка с обратным клапаном

Если в какой-либо комнате (например, на кухне) установлена вытяжка, не закрывающаяся плотно при ее отключении металлической или пластиковой крышкой, то в помещение извне с улицы может поступать в это время воздух или очень холодный (в зимнее время), или очень теплый (в жаркие дни лета), или содержащий различные запахи.

Для предотвращения подобных неприятных эффектов рекомендуется монтаж вентиляционных решеток, оборудованных специальным обратным клапаном, который представляет собой круглую или прямоугольную пластину с отверстиями и лепесткам их закрывающими. Под напором воздушного потока принудительной вентиляции лепестки отклоняются и позволяют двигаться воздуху только в одном направлении. Как только работа вентилятора прекращается, лепестки возвращаются в исходное положение, и закрывается доступ наружных воздушных масс внутрь вентилируемого помещения.

Сегодня вентиляционные системы с решётками, имеющими обратные клапаны, все чаще можно встретить и в офисах, и в жилых помещениях. Их способность автоматически закрываться при прекращении работы вентилятора вытяжки или приточной вентиляции не только создает более комфортные условия для жизни или работы людей, но и обеспечивает экономию электроэнергии, потребляемой кондиционерами и нагревателями.

Как установить вентиляционную решетку?

Установка таких изделий обычно несложна и может быть выполнена самостоятельно. Но чтобы ответить на вопрос, как правильно установить вентиляционную решетку, необходимо точно знать, какая она и для чего предназначена? Потому что есть некоторые особенности при монтировании разного типа решеток. Рассмотрим несколько вариантов.

  • Установка вентиляционной решетки в воздуховод, например, на кухне, в туалете или в ванной. В этом случае раму можно прикрепить к стене или дюбелями, или монтажным клеем, или клеем типа «жидкие гвозди». Также можно крепить решетку (например, наружную металлическую), используя распорные пружинящие детали (если они входят в комплект). В последнем случае имеется возможность снимать и мыть установленную вентиляционную решетку.
  • Монтирование вентиляционной решетки со встроенным обратным клапаном. Крепить ее лучше всего поближе к вытяжке, так как если установить такую решетку снаружи, то ее лепестки, перекрывающие путь наружному воздуху, в зимнее время могут примерзнуть к основанию и перестать выполнять свою функцию. Есть подобные изделия, допускающие установку внутри вентиляционного канала, но тогда возникает проблема с доступом к такой решетке.
  • Если в комнате (например, в ванной), циркуляция воздуха происходит недостаточно интенсивно, вентиляционную решетку можно устанавливать непосредственно на дверь такого помещения. При этом должны быть рассчитаны по строительным нормам размеры решетки, которые зависят как от габаритов комнаты, так и от ее назначения. В любом случае потребуется проделать в двери необходимого размера отверстие и закрепить решетку либо с помощью шурупов, либо, используя клей.

Наиболее популярные модели вентиляционных решеток

Такими являются, прежде всего:

  • Металлические дверные решетки приточно-вытяжного типа серии МВМ, которые изготавливаются в различных цветовых исполнениях, в том числе они могут быть: бежевыми, коричневыми, белыми, серыми, черными и синими.
  • Вентиляционные решетки РВ, состоящие, собственно, из самой решетки и отдельной монтажной рамки. При этом, благодаря тому, что для их крепления применяются специальные пружинные фиксаторы, такие вентиляционные решетки можно легко вынимать из проема, чистить и мыть.
  • Имеющие жалюзи 1-рядные настенные решетки АМР, которые могут использоваться как в составе приточной, так и вытяжной системы вентиляции.
  • Настенные решетки 2-рядные типа АДР, обеспечивающие более точное управление воздушным потоком из-за наличия у них кроме вертикальных, еще и горизонтальных рядов жалюзи.

Выбор места установки воздухораспределительного устройства, а также его типа, определяет характер движения воздушных струй в помещении. В жилых зданиях и гражданского назначения обычно применяется перемешивающая вентиляция, обеспечиваемая истеканием воздуха через потолочные и настенные вентиляционные решетки. Улучшению микроклимата в жилье или офисе может способствовать также наличие у таких изделий жалюзи, задвижек и обратных клапанов.

Если у вас возникли вопросы - оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

roomplan.ru

Вентиляционные решетки

Как известно, в каждой квартире, в каждом доме должна присутствовать вентиляция. Вентиляционные решетки - это необходимый компонент в вентиляционных системах помещений. Они выполняют и практичную и декоративную функцию. Главная задача этих изделий – правильно распределить воздушный поток в вентиляционных системах сооружений.

Материалы изготовления.

Компоненты системы вентиляции изготавливают из разных материалов. Продукция из дерева - декоративный вариант. Они непросты в уходе, а повреждаются легко. Изделия из стали прочны. Они применяются снаружи зданий.

Пластиковые вентиляционные решетки производят из высококачественного поливинилхлорида (ПВХ). Они могут быть использованы и в жилых домах, и в производственных сооружениях. Из-за широкого ассортимента размеров данных вентиляционных решеток, они могут монтироваться в помещения с самыми разными типами вентиляции. Полиуретановые вентиляционные конструкции на рынке появились не так давно. К их достоинствам можно отнести исключительную прочность и долговечность данной продукции.

Если говорить о популярности решеток изготовленных из того или иного материала, то многие потребители принимают решение купить пластиковые вентиляционные решетки, так как данная продукция имеет множество достоинств.

Основное преимущество данной продукции - доступная для каждого потребителя цена. Решетки ПВХ устойчивы к отрицательному воздействию ультрафиолета.

На таких решетках не заметны мелкие механические повреждения. Данная продукция долговечна, легко поддается монтажу и демонтажу, проста в уходе. Эти изделия безопасны, соответствуют экологическим требованиям. А отличный внешний вид позволяет их устанавливать в помещения с любым дизайном интерьера.

Вентиляционные решетки для цоколя.

В загородных домах часто бывают перекрытия пола на первом этаже, которые располагаются на определенном расстоянии от земли. В помещении цоколя часто происходит скопление влаги, оно постепенно становится все более сырым и конструкция сооружения со временем разрушается. Для хорошей циркуляции воздуха, с целью предотвращения этих неприятных явлений, необходимо установить правильную вентиляцию цокольного пространства. Данная вентиляция функционирует благодаря специальным отверстиям – продухам. Их предусматривают еще при осуществлении строительных работ или проделывают в фундаменте или же в стене. Продух - это отверстие, которое способствует нормальному функционированию вентиляции в замкнутом пространстве.

,p>На продухи монтируют решетки для вентиляции, изготовленные из пластика или металла. И пластиковые, и металлические вентиляционные решетки для цоколя прекрасно выполняют свои функции и идеально сочетаются с любым отделочным материалом. Каждый отсек этажа цоколя в данном случае хорошо проветривается. А это полная гарантия того, что через несколько лет не нужно будет проводить ремонт перекрытия и опять делать отделку.

Вентиляционные решетки для чердака.

Вентиляционные решетки для чердака обеспечивают обмен воздуха внутри помещений. Благодаря им не накапливается лишняя влага. Данные изделия препятствуют образованию плесени и грибка.

Если вентиляция чердака сделана грамотно, то срок эксплуатации крыши увеличивается во много раз. Следует отметить, что техническая составляющая конечно же, стоит на первом месте, но и декоративную роль решётки для вентиляции, также сложно переоценить. Правильно выбранная и грамотно установленная решетка позволит сохранить единство стиля и придаст строению эстетичность и завершенный внешний вид.

www.dom-sidinga.ru

Делаем решетки для вентиляции фундамента

02 февраля 2015, 09:39

Вентиляционные отверстия в фундаменте сделаны из стандартной оранжевой трубы ливневой канализации диаметром 160 мм. Внутренний диаметр - 150 мм. Под этот размер идеально подходят белые решетки и трубы домовой вентиляции.

Для защиты подпольного пространства от проникновения туда грызунов, домашних котов и прочих мелких животных понадобится:

  1. Круглая вентляционная решетка с посадочным диаметром 150 мм
  2. Эластичная липкая лента (армированный скотч или Синяя Изолента™)
  3. Балон с аэрозольнной краской любого цвета

Процесс сборки:

  1. Очищаем вентиляционное отверстие в фундаменте от мусора, капель бетона, забытых строителями вещей.
  2. Изоленту наматывам на решетку так, чтобы она плотно входила в вентиляционное отверстие.
  3. При необходимости красим решетку в понравившийся цвет.
  4. Вставляем решетку в вентиляционное отверстие.

В некоторых случаях решетка без дополнительного уплотнения крепко держится в отверстии за счет наплывов бетона по краям, деформации оранжевой трубы при заливке фундамента.

Если дом используется зимой, то вентиляционные отверсия в фундаменте необходимо утеплить. Для этого понадобится:

  1. Белая вентляционная труба диаметром 150 мм (несколько штук)
  2. Рулонный утеплитель (например ТЕПЛОРОЛЛ от компании ТехноНИКОЛЬ)
  3. Армированный скотч
  4. Синяя изолента

Процесс сборки:

  1. Отрезаем от трубы кусок примерно по ширине фундамента
  2. Запихиваем в отрезанный кусок трубы утеплитель
  3. С торцов заклеиваем армированным скотчем
  4. Делаем из армированного скотча петлю за которую трубу можно будет вытащить весной обратно
  5. Наматываем на трубу синюю изоленту так, чтобы цилиндр плотно входил в дырку, но и чтобы его можно было вытащить
  6. Вынимаем из вентиляционного отверстия решетку
  7. Вставляем трубу с утеплитплителем
  8. Ставим решетку на место

sad40. ru

видео-инструкция по монтажу своими руками, особенности вентиляционных решеток, отверстий для частного дома, цена, фото

Знаете ли вы, что вентиляция цоколя- это тот момент, который необходимо предусмотреть на начальных этапах строительства здания?Если при проектировании дома не уделить достаточного внимания системе контроля влагосодержания в воздухе цокольного этажа, эксплуатация здания гарантированно оберётся рядом трудностей.

Среди нежелательных последствий отметим образование избыточной сырости, появление плесени и прочих болезнетворных микроорганизмов. Давайте разбираться, как вентиляция в цокольном этаже может быть сделана своими руками без помощи профессиональных строителей.

Такие вентиляционные решетки для цоколя наиболее надежны, так как не ржавеют

Особенности организации воздухообмена в цокольном этаже

Вентиляционная решетка для цоколя со средними типоразмерами

Посетив любой дом, несложно понять, насколько эффективен воздухообмен в помещении. Тяжёлый и затхлый запах, конденсат на поверхности стен, все это свидетельствует о наличии проблем с вентиляцией.

Если проект дома предусматривает строительство цокольного этажа, следует сразу же запланировать в его стенах наличие специальных отверстий (отдушин и продухов), предназначенных для обеспечения естественной вентиляции.

Отдушина для обеспечения воздухообмена

Вентиляция в цоколе частного дома должна планироваться с учетом целого ряда факторов,включая тип фундамента и грунта,на котором он построен, площадь помещений в цокольном этаже, среднегодовые показатели температуры окружающей среды, направление ветров, влажность грунта и т.д.

Чаще всего для полноценной вентиляции цоколя достаточно одного продуха, расположенного через каждые 4 метра по периметру внешней стены. В том случае, если дом располагается в низине, вентиляционные решетки на цоколь устанавливаются в двойном количестве.

Естественная приточно-вытяжная вентиляция

На фото дефлектор для подачи свежего воздуха

Статистика проектирования строительных объектов свидетельствует о том, что отдушин, предназначенных для обеспечения вентиляции, может быть недостаточно. К примеру, если цокольный этаж используется в качестве складского помещения,мастерской, спортзала или бильярдной, потребуется использование приточно-вытяжных систем,которые не только отводят загрязненный воздух, но и обеспечивают подачу свежего воздуха извне.

Такой тип вентиляции является естественным, так как его функционирование основано на температурной разнице снаружи и внутри подвала. Если расчеты при проектировании таких систем проводятся правильно,естественная вентиляция обеспечивает качественный воздухообмен при полном отсутствии сквозняков.

Приточно-вытяжная система естественной вентиляции может быть заказана в специализированных компаниях или же может быть собрана самостоятельно. По сути, система представляет собой две трубы, одна из которых приточная, а другая вытяжная.

Для обеспечения оптимальной работоспособности системы,трубы разносятся по сторонам,например по противоположным стенам. Кроме того, для обеспечения оптимального воздухообмена, трубы должны располагаться на разной высоте.

Учитывая то,что теплый воздух концентрируется в верхней части помещения, буквально под потолком, трубу для отведения отработанного воздуха целесообразно устанавливать как можно выше. И наоборот, холодный воздух располагается снизу, поэтому трубу для подачи свежего воздуха извне лучше будет расположить ближе к полу.

Помимо правильного размещения труб, необходимо учесть их типоразмеры и конфигурацию. Как правило, для обеспечения воздухообмена в подвальном этаже индивидуального жилого дома достаточно пластиковых труб с диаметром сечения 100 мм.

Монтаж естественной вентиляции

Инструкция обустройства системы такова:

  • В верхней части стены отмечаем диаметр отверстия, которое с каждой стороны должно быть на 10 мм шире диаметра трубы.

Важно:Делая разметку, убедитесь в том, что в стене нет скрытой проводки.
Чтобы избежать неприятностей,сверление следует выполнять, прекратив подачу электричества в данное помещение.
Запитать электроинструмент на это время можно из соседнего помещения посредством удлинителя.

  • По периметру начерченной окружности делаем сквозные отверстия. Для этой работы применяем перфоратор с буром длиннее ширины стены (как правило,достаточно 60 см).
  • После того как отверстия по кругу насверлены в перфоратор вставляем зубило и начинаем постепенно вырубать внутренность будущего отверстия.

Отверстие под вентиляционную трубу

Разумеется, есть более простой и менее трудоемкий способ- заказ алмазной резки бетона. Но цена данной услуги негативно повлияет на себестоимость результата, поэтому экономим и продолжаем работать своими руками

  • После того как отверстие готово,обрезаем 1 метр трубы и просовываем этот кусок в отверстие.

Канализационная труба для сборки вентиляции

  • На внешний конец трубы одеваем тройник,чтобы один отвод смотрел вверх, а второй -вниз. Тот отвод,что направлен вниз, закрываем крышкой, в которой сверлим отверстия,чтобы в него стекал конденсат.

Важно: Вентиляционные трубы должны располагаться с некоторым уклоном наружу, так чтобы конденсат,который будет образовываться в холодное время года, тек наружу, а не внутрь.

  • В тот отвод, что направлен вверх, вставляем трубу длиной 1.5-2 метра,чего будет достаточно для создания тяги.
  • На конец трубы монтируем дефлектор или «зонтик».
  • Зазоры между трубой и отверстием в стене увлажняем водой и заполняем монтажной пеной, которую после высыхания обрезаем и оштукатуриваем.
  • Трубу для подачи свежего воздуха не поднимаем, а просто выводим из стены наружу примерно на полметра и закрываем решеткой.
  • Для эффективной регулировки параметров воздухообмена, на внутренней части трубы монтируются шиберные заслонки.

Принудительная вентиляция

Система принудительной вентиляции заводского производства

Порой, обычные вентиляционные цокольные решетки не обеспечивают достаточной подачи свежего воздуха и в этом случае применяется принудительная вентиляция. Такие системы также являются приточно-вытяжными, но стой разницей что отведение и подача воздуха выполняется не естественным образом, а с применением механизированных нагнетателей.

Помимо нагнетателя, система комплектуется специальным клапаном на подачу, который перекрывает поступление воздуха снаружи,когда система отключена. Системы принудительной вентиляции предаются в готовом виде или собираются на заказ в специализированных компаниях. (См. также статью Как утеплить цоколь фундамента самому.)

Вывод

Независимо от того, что вы решили применить, будь то примитивные вентиляционные отверстия в цоколе или сложная система принудительного воздухообеспечения, все можно сделать своими руками. Больше полезной и интересной информации вы сможете найти, посмотрев видео в этой статье.

Отличная статья 0

Решётка для цоколя: обустройство вентиляции подпола, продухов

При обустройстве подвального помещения необходимо правильно обустроить воздухообмен подполья. Избыточная сырость, присущая всем подземным помещениям, может привести к затхлому запаху подвала, плесени и появлению грибка на стенах.

 Загрузка ...

В холодное время года влага, оседая на стенах, плохо испаряется и замерзает на элементах конструкции до оттепели. Такие явления разрушают материалы основания, а значит, и всю конструкцию дома в целом.

Для того чтобы цокольный этаж вентилировался, нужно сделать специальные отдушины, продухи. Их нужно обустраивать в цоколе не всегда, а только при нахождении помещения ниже уровня грунта.

Особенности обустройства вентиляции подполья

Основные требования к продухам указаны в СНиП 31-01-2003 (СП 54. 13330.2011). Согласно требованиям строительного законодательства, площадь таких продухов должна составлять не менее 1/400 общей площади подвала.

Там, где возможно выделение различных газов (радон, к примеру, часто возникает в подвальных помещениях домов), размер варьируется в пределах от 1/100 до 1/500 от площади поверхности пола. Минимальный размер всех отдушин должен составить не менее 0,85 квадратных метров, а одного – 0,05 квадратного метра.

При обустройстве вентиляции подпола следует учесть, что большие отдушины, размером 30*30 см, должны дополнительно армироваться.

Нормативы не указывают форму отверстия, что позволяет делать её любой формы, но чаще всего их делают в виде основных геометрических фигур —  круг, квадрат, треугольник…наиболее распространенной является форма квадрата или прямоугольника, не требующая сложных работ по обустройству.

Все отверстия делаются на одинаковом расстоянии друг от друга, при этом учитывают углы фундамента – расстояние до них следует оставить около 90см. Все продухи делают напротив друг друга для лучшей циркуляции воздуха, а их количество должно быть, соответственно, четным.

Относительно высоты расположения от поверхности почвы следует отметить, что обустроив их на уровне 30 см и более от земли, можно избежать постоянного подтопления подвала талыми водами. Здесь действует закон: чем выше, тем лучше.

Расчет продухов

Приведем пример типового расчета продухов с вариантами их расположения.

Типовой расчет №1

Предполагаемый дом имеет основание 5*6 м. Исходя из этой величины, получаем минимальную величину одного продуха в 0,05 квадратного метра. Величину отверстия на выходе примем 20*25 см. Необходимо рассчитать количество отдушин и расположить их грамотно.

По площади всех отверстий для воздухообмена считаем, что 1/400-тая часть будет 0,075 квадратных метров.  Делим на площадь одного отверстия в 0,05 кв.м. и получаем 1,5. Что означает: для данного цоколя достаточным будет наличие двух продухов.

Но делать нужно не 2, а 4, чтобы не было участков подвала, где нет циркуляции воздуха, в силу правила о размещении отверстий на расстоянии 90 см от углов цоколя. Высота принимается равной 30 см.

Если в подвале дома обустроены перегородки, то такие отверстия нужно делать в каждой перемычке с фундаментом.

Обустройство продухов

Часты случаи, когда строители без расчетов выполняют заливку ленточного фундамента, оставляя места, где будет установлена решетка вентиляционная для цоколя.

Опалубкой служат обычные трубы для канализации 10 сантиметровым диаметром. Количество таких отдушин принимают из расчета одно отверстие на 3 погонных метра. Сказать, что это неправильно нельзя, поскольку вентиляция все же будет в цоколе.

Даже если такие выходы не были сделаны на этапе строительства, в уже готовом здании при обустройстве вентиляции диаметр будет все равно не более 10 см.

Вентиляция пола в подвальных помещениях

Вентиляцию пола в цокольных помещениях можно усилить вентиляционными плинтусами. Размер таких отверстий составляет около 10-15 мм, плинтуса укладываются на противоположных стенах помещения на всей их протяженности.

Иногда профессионалы рекомендуют устанавливать такой плинтус только у одной стены, вдоль всей её длины. Пол у основания стены будет плотно прилегать к перегородке, а циркуляция воздуха будет обеспечена вентиляционной трубой.  Окончание трубы выводят наружу на 1,5м над землей.

Такой перепад давления обеспечит нагнетание воздушных потоков и улучшит воздухообмен.

Вентиляционные отдушины в зимний период

Воздухообмен в подвале должен быть в течение всего года. Закрывать отдушины не следует даже при морозах, что указано в СНиП 11-3-79. В таблицах и методических указаниях по обустройству вентиляции говорится о том, что температура воздуха в подвале должна примерно равняться температуре нижней части пола.

Разница этих значений допускается всего в 2 градуса.

Если нужно сохранить тепло в помещении, то следует прибегнуть к утеплению пола, но закрытие вентиляционных продухов категорически воспрещается. Их перекрытие помешает влаге, так или иначе возникающей даже в зимнее время, испаряться.

В подполье может образоваться конденсат. При утеплении пола в таких случаях толщина слоя теплоизоляции может составлять 20 см, его отсутствие не поможет нормальному микроклимату в подвале, даже если перекрыть продухи.

Вентиляционные отдушины в построенном доме

Если фундамент уже готов, а вентиляцию не предусмотрели, то можно и на этом этапе обустроить отдушины для воздухообмена.

Можно пробить продухи нужного размера с использованием специнструментов, перфоратора или болгарки. Сложность выполняемых работ будет зависеть от материала основания. С кирпичной кладкой проблем не возникает, в отличие от бетона.

Альтернативной является обустройство полов первого этажа жилого дома по уровню грунта. Таким образом, между полом и землей не будет никакого пространства, что решит проблему, исключив её возникновение.

Пол, уложенный на грунт, гораздо более устойчив к нагрузкам, не прогибается и не образовывает конденсат, столь губительный для стен и потолка.

Ещё одним способом является заливка пола на строительный мусор, которым заполняют подпольное пространство. Бой кирпича и прочие строительные отходы засыпают песком и хорошо утрамбовывают, после чего возможно залить пол без вентиляционных отдушин.

Недостатком любого подполья является возможность проникновения в него грызунов и мелких насекомых. Теплые пространства способны обеспечить им комфортное существование. В частности, если не оборудовать отдушины вентиляционными решетками для их защиты от несанкционированных проникновений.

Последовательность работ при обустройстве продухов своими руками

Прежде всего, необходимо отметить особую сложность обустройства таких отверстий самостоятельно. Толщина бетона может достигать 60 см, к тому же, армированный бетон весьма затруднительно  высверлить.

Есть несколько способ просверлить фундаментные стены:

  • Надстроить кирпичом верх цоколя, обустроив там отдушины. Но этот способ не применим, если здание уже возведено;
  • Сделать отдушины перфоратором, сложность работ зависит от марки бетона и мощности армирования. Сверлят по периметру, периодически охлаждая бур;
  • Применять коронки, высверливая бетон частями, а затем выбивать отверстия.

Наружные вентиляционные решетки

Как правило, отдушина вентиляционная для цоколя оборудуется решетками для защиты от попадания в них пыли, грязи им мелких грызунов. Ячейки такой решетки должны быть не больше 5мм.

Среди разнообразия наружных решеток можно выделить самые распространенные:

  • Фронтонная решетка вентиляции – обеспечивает воздухообмен чердачного помещения, с регулировкой воздушного потока в холодное время года. Обычно дополняется крышками из ПВХ, с помощью которых происходит контроль уровня притока воздуха;
  • Фасадная решетка из металла или ПВХ – настенная решетка, выполняемая для декорирования отверстий в соответствие с общим обликом здания.
  • Решетка для цоколя на продухе естественной вентиляции подвала на улицу. Такие устройства продухов выполняются из металла или пластика, различных цветов. Возможно наличие жалюзи, которое поможет регулировать приток свежего воздуха.

Если не удалось найти подходящую решетку в магазинах, то можно сделать её своими руками. Необходимо прикинуть общую площадь всех продухов и запастись необходимым объемом материала. Решетки нарезают прямоугольными кусками, после чего делают оформление рамок из жести или любой другой.

Полосы для рам режут по 60 мм, сгибают пополам по длине и формируют каркас решетки. Слегка постукивая, уплотняется каждая ячейка. После всех работ, решетка вентиляционная для цоколя крепится на стену дюбелями, надёжно защищая выходы вентиляции подвала наружу.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href="/youtube/v3/getting-started#quota">quota</a>.

Решетки вентиляционные

Инструмент

Автотовары

Бензоинструмент

Высотные конструкции

Газовое и сварочное оборудование

Измерительные инструменты

Пневмоинструмент

Расходные материалы к инструменту

Ручной инструмент

Силовая и строительная техника

Спецодежда и средства защиты

Станки и оборудование

Хозтовары, расходные материалы

Электроинструмент

Благоустройство

Бытовая химия и косметика

Емкости, полив

Заборы и ограждения

Канцтовары

Моющая техника

Обустройство сада

Садовая мебель

Садовая техника

Садовый инструмент

Семена и растения

Системы хранения

Снегоуборочная техника и инвентарь

Тачки и комплектующие

Товары для животных

Товары для уборки

Тротуарная плитка

Уход за одеждой и обувью

Уход за растениями

Стройматериалы

Двевесно-плитные материалы

Изоляционные материалы

Кровля и водосточные системы

Металлопрокат

Общестроительные материалы

Пиломатериалы

Стеновые и фасадные материалы

Сухие строительные смеси

Устройство стен и потолка

Интерьер и отделка

Двери

Декоративные элементы

Карнизы, шторы, жалюзи

Керамическая плитка и затирка

Лакокрасочные материалы

Мебель для ванной

Мебель для кухни

Мебель для прихожих

Мебель офисная

Мебель столовая

Напольные покрытия

Обои

Окна и комплектующие

Организация хранения на кухне

Панели для отделки стен

Пены, клеи, герметики

Посуда

Потолочные системы

Предметы декора и сувениры

Текстиль

Фурнитура и скобяные изделия

Сантехника

Аксессуары для ванных комнат

Банные принадлежности

Биотуалеты и аксессуары

Ванны и экраны

Душевые кабины и ограждения

Мойки и смесители

Полотенцесушители

Раковины, пьедесталы

Унитазы и инсталяции

Электрика

Инструмент и материалы для пайки

Кабели и провода

Освещение

Розетки и выключатели

Системы наблюдения и оповещения

Системы прокладки кабеля

Телекоммуникация

Удлинители и сетевые разъемы

Фонари и элементы питания

Электромонтаж

Электрощитовое оборудование

Бытовая техника

Встраиваемая техника

Климатическая техника

Крупногабаритная бытовая техника

Мелкая техника для дома

Мелкая техника для кухни

Инженерные системы

Вентиляция

Водоснабжение

Газоснабжение

Дренажные системы

Канализация

Насосное оборудование

Отопление

Печное оборудование

Системы фильтрации воды

Передаточные решетки I Простой и недорогой способ сэкономить на энергии

На главную / Каналы возврата воздуха (передаточные решетки)

Показаны все 7 результатов

О каналах возвратного воздуха (RAP)

Большинство подрядчиков HVAC устанавливают воздуховоды и регистры для подачи кондиционированного воздуха в каждую комнату в доме. Но они часто пренебрегают обеспечением надлежащего пути возврата воздуха из каждой комнаты обратно в печь. Во многих домах нет решеток для рециркуляции воздуха в каждой комнате. Вместо этого дома будут иметь одну большую решетку вытяжного воздуха в центральном коридоре или жилом помещении, которая обслуживает весь дом.Это означает, что весь воздух, необходимый для системы приточного воздуха в доме, должен проходить через эту единственную решетку, прежде чем он может быть нагрет в печи или охлажден системой переменного тока. В результате давление воздуха становится несбалансированным. Это приводит к неравномерной температуре в помещении, увеличению затрат на электроэнергию и проблемам с влажностью в ванных комнатах.

Простым и недорогим решением в этих случаях является использование проходных и межкомнатных переходных решеток. Передаточные решетки Tamarack Brand известны как пути возврата воздуха (или сокращенно RAP), потому что они делают именно это - создают путь для воздуха, перемещающегося из комнаты в комнату.ПДП Tamarack поставляются с внутренним перегородочным материалом, предназначенным для предотвращения повышенной передачи света и звука через вентиляционное отверстие / решетку.

Видео о пути возврата воздуха (RAP)

Следующие видео демонстрируют простой процесс установки Tamarack Return Air Pathways.

Дополнительные ресурсы по продукту

Следующие статьи содержат наши ПДП и написаны уважаемыми специалистами в области строительства.

Следующий пример демонстрирует наш настенный возвратный воздуховод (Wall RAP) и демонстрирует технические преимущества сбалансированного давления воздуха .

Должен ли я закрывать вентиляционные отверстия, чтобы согреть другие комнаты в моем доме?

Наверху слишком тепло, внизу слишком прохладно, а в подвале абсолютно холодно! Иногда это может казаться постоянным усилием по поддержанию баланса температуры в доме. Вот когда домовладельцы думают, что может помочь закрытие вентиляционных отверстий для перенаправления потока воздуха.Но это не очень хорошая идея. Вот почему.

Ваша система отопления, вентиляции и кондиционирования воздуха разработана для оптимального воздушного потока

Современные системы отопления, вентиляции и кондиционирования воздуха спроектированы таким образом, чтобы обеспечивать необходимый поток воздуха для домов такого размера, в которых они установлены. Это означает, что размер, расположение, конфигурация и количество, размер и размещение регистров и решеток рассчитаны на размер воздуховода. направьте нужный объем воздуха туда, где это необходимо.

Специалисты по HVAC, которые учли все эти факторы, были точны при проектировании вашей системы - она ​​не слишком большая или малая - она ​​идеально подходит для вашего дома.

Важность правильного воздушного потока

Все усилия вложены в разработку вашей системы HVAC, чтобы она обеспечивала точный воздушный поток, необходимый для обогрева и охлаждения вашего дома. Воздушный поток в вашей системе регулируется для распределения теплого воздуха для компенсации потерь тепла во время отопительного сезона и холодного воздуха для компенсации притока тепла во время сезона охлаждения. Закрытие вентиляционных отверстий только нарушит этот воздушный поток - оно не будет перенаправлять его в другую комнату или иным образом компенсировать потерю или усиление тепла. И это может стоить вам в долгосрочной перспективе.

Закрытие вентиляционных отверстий может увеличить ваш счет за электроэнергию

Некоторые домовладельцы считают, что закрытие вентиляционных отверстий в неиспользуемых помещениях позволит сэкономить на отоплении или охлаждении за счет сокращения нагрузки на печь или кондиционер. Но это не так. Ваша печь или кондиционер будет продолжать работать в том же объеме, но давление воздуха в системе увеличится. Это повышенное давление воздуха должно куда-то уходить, поэтому его часто вытесняют из-за небольших утечек в системе - или даже могут создать утечек в системе.Это означает, что теплый или прохладный воздух просто улетучивается из вашего дома. В то же время ваша система может работать дольше, чтобы выполнять свою работу. Все это означает потраченную дополнительную энергию - энергию, за которую вы заплатите в конце месяца.

Закрытие вентиляционных отверстий препятствует нормальному потоку воздуха

Воздушный поток, проходящий через вашу систему отопления, вентиляции и кондиционирования воздуха, обеспечивает обогрев и охлаждение всех частей вашего дома. Это довольно очевидно, особенно если вы находитесь рядом с вентиляционным отверстием, когда включается тепло или кондиционер. Но что может быть не столь очевидно, так это то, что поток воздуха также возвращает через систему.И подача воздуха - воздух, который, как вы знаете, выходит в комнату, - и возвратный воздушный поток основаны на расчетном давлении, которое обеспечивает бесперебойную и эффективную работу системы. А это означает эффективное отопление и охлаждение вашего дома.

Закрытие вентиляционных отверстий может повредить вашу систему

Если вы решите закрыть регистры или заблокировать решетки, чтобы прервать запланированный поток воздуха, вы также заставляете систему настраиваться на давление, отличное от того, на которое она рассчитана.Вы просите всю систему работать усерднее, чем предполагалось. И это может стать проблемой. Если ваша система работает на уровне ниже номинала, это означает, что общее охлаждение и обогрев не будет столь же эффективным. Но это еще не все.

Если вы нарушите баланс, закрыв регистры, вы можете создать проблему с низким потоком воздуха, которая, если будет достаточно серьезной, может повредить вашу печь и кондиционер. Оба они требуют минимального количества воздуха для правильной и эффективной работы.Небольшая экономия, которую вы можете получить, не обогревая и не охлаждая одну или две комнаты, будет более чем компенсирована потерей эффективности.

При продолжительном или достаточно сильном течении такой низкий воздушный поток может даже привести к перегреву печи или замерзанию змеевика переменного тока . Если вовремя не поймать, это может даже повредить ваш компрессор. Теперь у вас действительно проблема.

Альтернатива закрывающим вентиляционным отверстиям

Если у вас есть комнаты или целые части дома, которыми вы не пользуетесь часть или весь год, есть лучшее решение.Это называется зональным обогревом и охлаждением или зональным контролем. Зональный контроль позволяет вам устанавливать разную температуру для разных комнат или зон вашего дома. Таким образом, больше не нужно закрывать вентиляционные отверстия в попытке сэкономить на расходах на топливо. Во многих новых домах есть контроль зоны, но вы также можете модернизировать дом, чтобы включить его. Если это звучит так, как будто это может быть правильное решение для вас, поговорите с уважаемым профессионалом в области HVAC. Вы можете найти его в вашем районе, используя наш поиск дилеров.

Базовое обслуживание - еще одна альтернатива

Если вы не планируете инвестировать в зональное отопление и охлаждение, но чувствуете, что ваша система не работает эффективно и не обеспечивает необходимый вам комфорт, найдите время, чтобы провести небольшое базовое обслуживание.Начните с замены фильтров и убедитесь, что ваши устройства чистые и не содержат пыли и мусора. Если вы по-прежнему недовольны производительностью вашей системы, возможно, пришло время вызвать профессионалов для регулярной проверки.

Воспользуйтесь нашим удобным поиском дилеров, чтобы найти надежного специалиста по HVAC в вашем районе.

Минимизация потерь энергии в воздуховодах

Вы находитесь здесь

Home »Минимизация потерь энергии в воздуховодах

Размещение воздуховодов в кондиционируемом помещении может помочь снизить потери энергии.| Фото любезно предоставлено © iStockphoto / SimplyCreativePhotography

Ваши воздуховоды - одна из самых важных систем в вашем доме, и если воздуховоды плохо герметичны или изолированы, они, вероятно, способствуют увеличению счетов за электроэнергию.

Система воздуховодов вашего дома - это разветвленная сеть труб в стенах, полах и потолках; Он переносит воздух из домашней печи и центрального кондиционера в каждую комнату.Воздуховоды изготавливаются из листового металла, стекловолокна или других материалов.

Воздуховоды, пропускающие нагретый воздух в неотапливаемые помещения, могут добавить сотни долларов в год к вашим счетам за отопление и охлаждение, но вы можете уменьшить эти потери, запечатав и изолируя воздуховоды. Изоляция воздуховодов в некондиционных помещениях обычно очень рентабельна. Существующие воздуховоды также могут быть заблокированы или могут потребоваться простые обновления.

Проектирование и установка новых систем воздуховодов

При строительстве нового дома или при его модернизации решающее значение имеет правильная конструкция системы воздуховодов.В последние годы в энергосберегающих конструкциях стремятся включить воздуховоды и системы отопления в кондиционируемое пространство.

Эффективные и хорошо спроектированные системы воздуховодов правильно распределяют воздух по всему дому без утечек, чтобы поддерживать во всех комнатах комфортную температуру. Система должна обеспечивать сбалансированный приток и возврат для поддержания нейтрального давления в птичнике.

Даже хорошо загерметизированные и изолированные воздуховоды будут протекать и терять тепло, поэтому во многих новых энергоэффективных домах система воздуховодов размещается в кондиционируемом пространстве дома.Самый простой способ добиться этого - спрятать воздуховоды в подвесных потолках и в углах комнат. Воздуховоды также могут быть расположены в герметичном и изолированном желобе, выходящем на чердак или встроенном в фальшполы. В обоих последних случаях необходимо соблюдать осторожность во время строительства, чтобы подрядчики не использовали желоба для проводов или других инженерных коммуникаций.

В любом случае должны использоваться настоящие воздуховоды - желоба и полости в полу не должны использоваться в качестве воздуховодов. Независимо от того, где они установлены, воздуховоды должны быть хорошо герметизированы.Хотя воздуховоды могут быть сконфигурированы разными способами, конфигурации «ствол и ответвление» и «радиальная» конфигурация воздуховодов наиболее подходят для воздуховодов, расположенных в кондиционируемых помещениях.

Системы воздуховодов для возврата воздуха могут быть сконфигурированы двумя способами: в каждой комнате может быть обратный канал, который отправляет воздух обратно в оборудование для обогрева и охлаждения, или же решетки возврата могут быть расположены в центральных местах на каждом этаже. В последнем случае необходимо установить либо решетки, чтобы воздух мог выходить из закрытых помещений, либо можно установить короткие «перемычки» для соединения вентиляционного отверстия в одной комнате с другой, позволяя воздуху возвращаться к центральным возвратным решеткам. .Поднутрения дверей помогают, но их обычно недостаточно для возврата воздуха.

Вы можете выполнить простую проверку достаточной производительности возвратного воздуха, выполнив следующие действия:

  1. Закройте все внешние двери и окна
  2. Закройте все внутренние двери комнаты
  3. Включите центральный кондиционер воздуха
  4. "Трещина" внутренние двери 1 по одному и наблюдайте, закроется ли дверь или откроется ли она «сама по себе». (Закрывается он или открывается, будет зависеть от направления воздушного потока, приводимого в действие устройством обработки воздуха.) Помещения, обслуживаемые воздушными дверями, имеют ограниченный поток возвратного воздуха и требуют сброса давления, как описано выше.

Обслуживание и модернизация существующих систем воздуховодов

Герметизация ваших воздуховодов для предотвращения утечек еще более важна, если воздуховоды расположены в некондиционном месте, например на чердаке или в вентилируемом подвальном помещении.Если приточные каналы негерметичны, нагретый или охлажденный воздух может вытесняться из негерметичных стыков и теряться. Кроме того, через герметичные стыки в обратные каналы можно втягивать безусловный воздух.

Хотя мелкий ремонт воздуховодов выполнить несложно, квалифицированные специалисты должны герметизировать и изолировать воздуховоды в некондиционных помещениях, чтобы гарантировать использование соответствующих герметизирующих материалов.

Помимо герметизации воздуховодов, самым простым и эффективным средством обслуживания системы распределения воздуха является обеспечение того, чтобы мебель и другие предметы не блокировали воздушный поток через ваши регистры, а также пропылесосить регистры, чтобы удалить скопившуюся пыль.

Существующие системы воздуховодов часто страдают от недостатков конструкции системы возвратного воздуха, и модификации домовладельца (или просто стремление держать двери закрытыми) могут способствовать возникновению этих проблем. Любые помещения с недостаточным обратным воздушным потоком могут выиграть от относительно простых обновлений, таких как установка новых решеток для вытяжного воздуха, подрезание дверей для возвратного воздуха или установка перемычки.

Некоторые помещения также может быть трудно отапливать и охлаждать из-за неадекватных приточных каналов или решеток.В этом случае вам следует сначала проверить, не является ли проблема самой комнатой: сначала устраните проблемы с изоляцией, утечкой воздуха или неэффективными окнами. Если проблема не исчезнет, ​​вы можете увеличить размер приточного воздуховода или добавить дополнительный воздуховод, чтобы обеспечить необходимый приток воздуха в комнату.

  • Проверьте воздуховоды на предмет утечек.Сначала поищите участки, которые следует соединить, но разделены, а затем поищите очевидные дыры.
  • Канальная мастика является предпочтительным материалом для герметизации швов и стыков воздуховодов. Он прочнее любой доступной ленты и, как правило, проще в установке своими руками. Его единственный недостаток в том, что он не перекрывает зазоры более дюйма. Такие зазоры должны быть сначала перекрыты лентой для гипсокартона или лентой хорошего качества, одобренной для нагрева.
  • Если вы используете ленту для герметизации воздуховодов, избегайте резиновой клейкой ленты на тканевой основе - она ​​быстро выходит из строя. Вместо этого используйте мастику, бутиловую ленту, фольгу или другие термостойкие ленты. Ищите ленту с логотипом Underwriters Laboratories (UL).
  • Помните, что изоляция воздуховодов в подвале сделает подвал холоднее. Если и воздуховоды, и стены подвала не изолированы, подумайте об утеплении обоих. Водопроводные трубы и водостоки в некондиционированных помещениях могут замерзнуть и лопнуть, если тепловые каналы будут полностью изолированы, потому что не будет источника тепла, предотвращающего замерзание помещения в холодную погоду.Однако это можно предотвратить, используя намотанную на трубы электрическую нагревательную ленту. Проконсультируйтесь с профессиональным подрядчиком.
  • Наймите профессионала для установки регистров подачи и возврата в подвальных помещениях после преобразования вашего подвала в жилую зону.
  • Убедитесь, что снаружи теплоизоляции охлаждающих каналов имеется хорошо герметичный пароизоляционный слой для предотвращения конденсации влаги.
  • Если у вас есть печь для сжигания топлива, плита или другое устройство или пристроенный гараж, установите датчик угарного газа (CO), чтобы предупредить вас о вредных уровнях CO.
  • При выполнении воздуховодов обращайтесь за профессиональной помощью. Квалифицированный специалист всегда должен выполнять изменения и ремонт системы воздуховодов.

Детекторы угарного газа

Детекторы окиси углерода (CO) требуются в новых зданиях во многих штатах.Их настоятельно рекомендуется использовать в домах с устройствами для сжигания топлива, такими как газовые печи, печи, духовки, водонагреватели и обогреватели помещений. Тревога сигнализирует, если CO достигает потенциально опасного уровня.

Минимизация потерь энергии в воздуховодах

Разница между регистрами и решетками HVAC

Если вы голодны, вы захотите приготовить гамбургеры на гриле (не е) на заднем дворе. Вы определенно не добьетесь большого успеха, пытаясь что-нибудь приготовить на деревянной решетке, показанной ниже (справа). Это хороший пример того, как сбивают с толку слова, связанные с домом, такие как регистры и решетки, которые означают почти одно и то же, но не совсем.

Неудивительно, что говорить со строителями, специалистами по ремонту и подрядчикам о вещах в вашем доме так сложно. Вот почему мы собираемся рассмотреть названия, используемые для описания различных особенностей конструкции дома, которые позволяют воздуху перемещаться по всему дому.Сначала сосредоточьтесь на концепциях, так как тогда вы сможете описать то, что хотите, даже если не можете вспомнить нужные слова.

В чем разница между регистрами и решетками?

И решетки, и регистры представляют собой вентиляционные крышки, закрывающие отверстие в стене или полу в вашем доме, где воздуховод входит в пространство / комнату. Обычно они имеют прямоугольную форму, но нет стандартных форм или размеров. Это означает, что важно снять мерки, прежде чем отправиться в магазин за заменой.Так что по-другому?

  • Решетки имеют прорези, через которые воздух проходит через крышку . Воздух может быть теплым или холодным, чтобы изменить температуру воздуха в этой комнате. А иногда поток воздуха используется для вентиляции, чтобы воздух в помещении обменивался чистым воздухом снаружи вашего дома (получите 10 советов по улучшению качества воздуха в помещении). Некоторые решетки имеют жалюзи, которые позволяют направлять поток воздуха.
  • Регистры аналогичны решеткам с одним дополнением - заслонкой .Заслонка - это механизм на задней панели, который позволяет открывать и закрывать регистр, чтобы контролировать, сколько воздуха может проходить через отверстие.

Регистр настенный или потолочный;
амортизатор под (12 x 6 дюймов) Решетка для пола из дерева (необработанный дуб)
для использования на полу Регистр для декоративного пола;
текстурированный черный (12 x 6 дюймов)

Вы можете предпочесть почти невидимую вентиляционную крышку. Как вариант, вы можете захотеть найти просто красивые регистры и решетки.Вы можете найти их из алюминия, крашеного металла и дерева, как те, что можно найти на Amazon ... показано выше.

Регистры и решетки - это вентиляционные отверстия

Вентиляционные отверстия - это просто отверстия, которые позволяют воздуху (газу или жидкостям) проходить в ограниченное пространство и / или выходить из него. Так что вы можете задаться вопросом, как регулируется воздушный поток, и именно здесь ваша система HVAC играет важную роль.

  • Приточные отверстия - это те отверстия, которые подают кондиционированный (нагретый или охлажденный) воздух в жилые помещения . Этот воздух проходит от вашей системы HVAC через воздуховоды, пока не попадает в жилое пространство через вентиляционные отверстия.Вы можете почувствовать, как воздух выходит через вентиляционное отверстие, но только тогда, когда вентиляторы системы HVAC перемещают воздух.
  • Вентиляционные отверстия для возврата воздуха используются вашей системой HVAC для засасывания воздуха в большой воздуховод, по которому воздух возвращается в систему , где его можно нагревать или охлаждать и перераспределять. Эти вентиляционные отверстия больше по размеру и обычно находятся высоко на стене в коридоре или на потолке. Вентиляционное отверстие для возврата воздуха - это место, где вам часто нужно заменять воздушные фильтры.
  • Другие вентиляционные отверстия в вашем доме включают в себя вентиляционные отверстия для сушилки (показаны справа внизу), вентиляционные отверстия в ванной и часто кухонные вентиляционные отверстия над плитой.

Вентиляционные решетки, которые используются на стенах и потолках
Сушильный вентиляционный шланг или воздуховоды для вывода влажного, осушающего воздуха из вашего дома

Подробнее о регистрах и решетках можно узнать здесь…

Решетки приточного и возвратного воздуха


Посмотрите это видео на YouTube.
Получите больше советов по обогреву и охлаждению

Больше от Home Советы для женщин
  • Выбор мебельных компаний, которым можно доверять
  • Плитка для душа в ванной сделана неправильно!
  • Материалы для настила: выбор для любого дома и бюджета
  • Как плесень может повлиять на ваше здоровье

Наши новые продукты: Вентиляторы подвала: Вентилятор из комнаты в комнату: Вентиляция в ползунках: Усилитель сушилки: Вентилятор дымохода: Tjernlund Products, Inc.

Усилитель сушильного канала

Гарантированно отсутствие засорения Бустерный вентилятор для бытового сушильного канала

Увеличивает длительность или ограничительный канал сушилки простирается до 150 футов эквивалента. Сокращение времени сушки до 60% в длинных или извитых каналах работает и экономит энергию.

  • Линт Блитцер колесо воздуходувки отталкивает ворс
  • Уменьшить ворс накопление, потенциальная опасность пожара
  • Двигатель с постоянной смазкой, выведен наружу воздушного потока для максимального срока службы двигателя
  • Сохранить энергия за счет сокращения времени сушки
  • 5 лет нет засорение, без гарантии обслуживания
  • Легко установка, автоматический режим



Подробнее Информация


D-Strat Компактные высокоскоростные потолочные вентиляторы

Проблема:
Стратификация на складах с высокими потолками и коммерческие помещения создают огромную температуру различия между потолком и уровень занимаемого этажа. Это типично для дифференциал 20 градусов и более не существует.

Решение:
Высокоскоростные вентиляторы D-STRAT 30 Вт, 540 куб. Футов в минуту может уменьшить эту разницу на 50% и более, сокращение циклов термостата и изготовление пассажирам более комфортно.

D-Strat Потолочный вентилятор Lit

Пример использования D-Strat



Более Информация


Вспомогательный комплект дымохода

Устраняет необходимость в Вкладыш дымохода при отводе воды Нагреватели в негабаритных дымоходах

В результате модернизации до конденсационные печи с прямой вентиляцией, водонагреватели часто остаются без родителей и оставлено для вентиляции в дымоходах, которые большой размер после вентиляционного штуцера из старой печи закрывается колпачком.Этот может привести к конденсации и появлению дыма проблемы с утечкой газа. CSA1 позволяет вентилировать водонагреватель через существующий вентиляционный соединитель в негабаритный дымоход без добавление облицовки дымохода.

Комплект CSA1 предлагает следующие преимущества :

  • Механический вспомогательный вентилятор защищает от конденсации обратные вызовы и утечка дымовых газов проблемы.
  • Установка CSA1 Kit - это работа одного человека и не требуется электрик.
  • Удалив лайнер, подрядчику не нужны два техников на работе и держит техников вдали от возможного падения крыши пассивы.
  • В комплект CSA1 входит вытяжной колпак Linear Limit Safety заблокировать водонагреватель в случай устойчивого дымового газа разлив.

Вспомогательный комплект дымохода, горит



Гаражный вентилятор Cool Breeze

Автоматическая вентиляция и крутые гаражи.

Вентилятор Cool Breeze Fan шириной 30 дюймов. впускная камера из стали 22-го калибра и вдвое мощнее аналогичных гаражные вентиляторы в настоящее время на рынке.Его эффективный двигатель 1200 куб. производит до двух полных воздушных обменов в час в гараже Космос. Результат может быть до 30-градусное падение в гараже температура.

Холодный ветерок Вентилятор имеет автоматический противопожарный клапан для соответствие строительным нормам и с потолочной решеткой, двухдверный решетки, регулируемый термостат для автоматический режим плюс монтаж аппаратное обеспечение.Дополнительные элементы управления доступны от Tjernlund включают цифровой таймер, беспроводной настенный выключатель плюс пульт дистанционного управления и регулируемый гигростат.

Горит вентилятор гаража Cool Breeze



Radon Vac Боковая стенка Радоновое смягчение Система
Избегайте затрат и проблемы с прокладкой ПВХ через крышу

Радоновый пылесос предоставляет первый эффективный и доступный способ снизить уровень радона в существующих домах.Уникальная система состоит из вставного вентилятора, внешнего кожуха и Установщик закупил трубу ПВХ. Потому что сторона Radon Vac стенная система отводит воздух через боковую стену подвала, домовладельцы могут избежать вертикальной прокладки труб из ПВХ через жилые помещения или вне их домов в линия крыши.
  • Идеально для модернизации существующего дома
  • Герметичный корпус предотвращает утечку
  • Выхлоп высокого давления разбавлен и
    Вытесненный из дома
  • Тихая и эффективная работа
  • Простая установка: экономия труда и материалов

Радон Вак Лит

Продукты Радона Лит

Вентиляционные изделия Lit

Пример использования Radon Vac



Дополнительная информация


Реверсивный подвальный вентилятор XCHANGER Экономичная вентиляция дома вентилятор:
Во многих домах несвежие, затхлые или вонючие подвалы из-за сезонные проблемы с водой, отстойники и стоки в полу или общее отсутствие воздухообмена или вентиляции.

Характеристики:

  • 2 реверсивных вентилятора обеспечивают приточный, вытяжной или обменный воздух
  • Регулируемая влажность управление и отдельные переключатели включения / выключения для каждый вентилятор 90 CFM в комплекте
  • Регулятор скорости и таймера плюс доступны комплекты воздуховодов
  • Магнитные демпферные упоры включено
  • Соответствует жилому Требования к вентиляции ASHRAE 62.2-2007
  • Простая установка и Техническое обслуживание


XchangeR Подвал Информация для фанатов и видео

Вентилятор XchangeR подвала, освещенный

Вентиляционные изделия Лит



Подробнее Информация

На крыше Индукторы тяги

Экономия энергии до 70% с Тяговое или выхлопное COP (постоянное Рабочее давление).

Draft COP Control
Уменьшает индукционный двигатель серии RT энергопотребление за счет регулирования Скорость индуктора для удовлетворения требований к выхлопу. Идеально подходит для модулирующего газа без конденсации и масляные обогреватели и несколько обогреватели связаны в общую форточку. Экономичный и простой Драфт КС совмещает измерение давления, уставку регулировка, запатентованная регулировка скорости двигателя и блокировка горелки до и после очистить в единый, простой в установке упаковка.

Выхлоп КС Контроль
Выхлоп КС работает аналогично проекту КС но без горелки управление блокировкой. Приложения включают истощение нескольких сушилок для одежды в общий вентиль или регулирующее давление погоня за выхлопом, обслуживающая несколько этажи.

Альтернатива рядному индукторы:

  • Для газа, масла, твердого топлива и общеобменная вентиляция
  • Решение для недоступная и короткая вентиляционная решетка соединители и дымоходы
  • Отлично подходит для чувствительных к шуму установки
  • Легко подключается к одиночному дымоходы настенные, изолированные и облицованные плиткой
  • Крепление на крышу поддерживает отрицательное давление на всем протяжении вся вентиляционная система

Характеристики:

  • Совместимость с регулированием скорости
  • Двигатели на шарикоподшипниках PSC с -40 F, низкотемпературная смазка
  • Запатентованный вентилятор охлаждения двигателя автоматически активирует, продлевая срок службы двигателя
  • Грейферная конструкция для легкой установки, техосмотр и сервис
  • Hi-Performance крыльчатка с обратным наклоном отталкивает сажа
  • Высокотемпературное порошковое покрытие

Индуктор тяги на крыше Lit

Вентиляционные изделия Лит



Подробнее Информация



AireShare Вентиляторы передачи из комнаты в комнату

Сделайте горячие или холодные комнаты больше удобный

Идеальный компаньон для дома, квартиры,
отели и здания с:

  • Сплит-система или оконный кондиционер
  • Обогреватели космоса, Печи и камины
  • PTAC и воздуховод Отопление / охлаждение
  • Электрический Плинтус

Отвод холодного воздуха от уровень пола или теплый воздух с уровня потолка и распределять высоко или низко.


AireShare Вентиляторы межуровневого перехода

Сделайте горячие или холодные комнаты больше удобный

Идеальный компаньон для дома и квартиры с:

  • Трудно нагреть или Крутые уровни
  • Обогреватели космоса, Печи и камины
  • PTAC и воздуховод Отопление / охлаждение
  • Прохладные нижние уровни

Потяните теплый или холодный воздух с одного уровня и раздать
вверх или вниз.



Дополнительная информация




Фундаментальные вентиляционные сетчатые экраны - TWP Inc.

Возможности и использование

]]]]>]]>

Вентиляционные отверстия в фундаменте из проволочной сетки обеспечивают приток воздуха в подвал, чердак, в подвал или перекрытие и создают прочный защитный барьер для улицы. Вы сможете безопасно удалить влагу из этих помещений, контролировать микроклимат в доме, исключить грызунов, летучих мышей, птиц и других животных, а также предотвратить пожары. Согласно правилам противопожарной безопасности Управления пожарной безопасности США (USFA), жилые вентиляционные отверстия необходимы для удаления лишней влаги, что снизит температуру вашего фундамента, крыши или потолка, последний из которых наиболее уязвим для пожаров.Хотя вентиляционные решетки способствуют открытому воздушному потоку, крайне важно не устанавливать сетку на вентиляционное отверстие, которое не имеет надлежащей вентиляции. Перед установкой каких-либо экранов убедитесь, что ваши воздуховоды, пространство для ползания и все вентиляционные отверстия чистые и не имеют препятствий (как внутри, так и снаружи). Это включает в себя кустарник снаружи вашего дома, который может загореться и позволить искрам проникнуть через вентиляционные отверстия.

Проволочная сетка

Foundation поставляется в виде катушек с прорезями, прямоугольных образцов и полных рулонов различной ширины, а также различных размеров переплетения.С плетением из 4 ячеек вы предотвратите проникновение мышей и других грызунов через вентиляционные отверстия. С плетением из 8 ячеек вы не дадите пчелам, более крупным насекомым и летящим углям попасть в ваш дом. Покрытия для поверхностной отделки включают стандартную чистовую обработку и полиэфирное покрытие черного или зеленого цвета. Вентиляционные экраны TWP Inc. оцинкованы и могут поставляться со сварной или тканой сеткой. Практически непроницаемая оцинкованная аппаратная ткань создается либо путем обработки железа или стали посредством электролитических реакций, либо путем погружения металла в расплавленный цинк, в результате чего получается сплав цинк-железо или цинк-сталь.Он устойчив к ржавчине, коррозии и нагреванию и служит дольше, чем стандартные сетчатые изделия из нержавеющей стали.

Вентиляционные крышки фундамента от TWP Inc.

Когда вы делаете покупки в TWP Inc., вы найдете только высококачественную фрезерованную сварную и тканую аппаратную ткань с полимерным покрытием и полимерным покрытием для вентиляционных отверстий в фундаменте. Наша сверхпрочная оцинкованная стальная сетка рассчитана на долгие годы использования на открытом воздухе. Это поможет вам контролировать влажность и температуру, избегать пожаров в доме и блокировать грызунов, змей, сусликов, енотов, опоссумов, летучих мышей и птиц.Хотя наша оцинкованная проволочная сетка идеально подходит для наружных вентиляционных отверстий в доме, ее также можно использовать во многих промышленных, коммерческих, сельскохозяйственных, строительных и строительных целях. TWP Inc. предлагает функциональные и универсальные сетчатые изделия для жилых домов своими руками. Эти проекты включают сушку пищевых продуктов, дизайн интерьера, садоводство, HVAC, компостирование, ограждение, автомобилестроение и ремесла.

Вентиляционные сетки для фундамента

обеспечивают надлежащий поток воздуха как под домом, так и над ним, защищая при этом от нежелательных вредителей.TWP Inc. предлагает высококачественную сетку для использования на жилых фундаментах, чердаках, подпольях, ограждениях водосточных желобов и перекрытиях. Начните просматривать наш впечатляющий выбор материалов для фундаментных сеток или свяжитесь с нами, чтобы обсудить индивидуальный заказ.

Как проветрить дом

Полное руководство по контролю вентиляции и конденсации

Конденсация может привести к целому ряду проблем. Это также очень заметная проблема, особенно в холодные зимние месяцы.

Контроль конденсации и соответствующая вентиляция в помещении чрезвычайно важны, так как необработанный конденсат может привести к появлению сырости и плесени, а также ухудшить состояние здоровья.

ЧТО ТАКОЕ КОНДЕНСАЦИЯ?

ЧТО ВЫЗЫВАЕТ КОНДЕНСАЦИЮ?

ГДЕ ПРОИСХОДИТ КОНДЕНСАЦИЯ?

ЕСТЬ КОНДЕНСАЦИЯ?

ВОПРОСОВ С КОНДЕНСАЦИЕЙ

КАК УПРАВЛЯТЬ КОНДЕНСАЦИЕЙ?

КАК РАБОТАЕТ ВЕНТИЛЯЦИЯ?

ПОЧЕМУ ВЕНТИЛЯЦИЯ - ХОРОШАЯ ИДЕЯ

ТИПЫ ВЕНТИЛЯЦИИ

КАКИЕ ЕСТЬ ВАРИАНТЫ ВЕНТИЛЯЦИИ?

- Естественная вентиляция

- Пассивная вентиляция - ЧТО ТАКОЕ ПАССИВНАЯ ВЕНТИЛЯЦИЯ

- MEV

- Установки рекуперации тепла

ПРАВИЛА ВЕНТИЛЯЦИОННЫХ ЗДАНИЙ

ПЕРИОД ВЕНТИЛЯЦИИ ДОМА

ВЕНТИЛЯЦИОННЫЕ ПОДВАЛЫ И ОСНОВЫ

ВЕНТИЛЯЦИОННЫЕ ИЗДЕЛИЯ

ЧТО ТАКОЕ КОНДЕНСАЦИЯ?

Конденсация возникает при контакте влажного воздуха с воздухом или поверхностью, имеющей более низкую температуру.Воздух содержит водяной пар в различных количествах; его способность делать это зависит от его температуры - теплый воздух содержит больше влаги, чем холодный. Когда влажный воздух соприкасается с более холодной поверхностью, воздух конденсирует часть своей влаги на этой поверхности.

Воздух в наших домах содержит водяной пар от приготовления пищи, стирки, сушки одежды и других действий. В холодную погоду этот теплый влажный воздух перемещается в более прохладные части наших домов. Затем избыток водяного пара в воздухе оседает на холодных непроницаемых поверхностях, таких как окна и, в некоторых случаях, стены.Это называется конденсацией. Конденсация также может возникать в менее заметных местах, например, за мебелью, заблокированными каминами и под ламинатом.

ПРИЧИНЫ КОНДЕНСАЦИИ

Чтобы сделать дома более энергоэффективными, некоторые из них снабжены изоляцией, облицовкой и герметичны с помощью двойного остекления. Это означает, что влажный воздух, образующийся при повседневной деятельности (как описано выше), не может выйти, что приводит к конденсации. Условия, определяющие конденсацию, следующие:

  • Уровень влажности воздуха
  • Температура воздуха в вашем доме
  • Температура поверхностей окон, стен и других поверхностей

ЕСТЬ КОНДЕНСАЦИЯ?

Конденсация обычно заметна, когда она образуется на неабсорбирующих поверхностях (т.е.е. окна или плитки), но он может образовываться на любой поверхности. Вы можете не заметить конденсацию, пока не увидите рост плесени или гниение материалов. Любая холодная комната в доме станет магнитом для конденсации.

Следующие симптомы указывают на наличие конденсата:

  • Запотевшие окна и лужи воды на подоконниках
  • Стены, влажные на ощупь
  • Пилинг обои
  • Черные пятна плесени на стенах и потолке - особенно часто в ванных комнатах
  • Затхлый запах

ПРОБЛЕМЫ С КОНДЕНСАЦИЕЙ

Конденсация может вызвать целый ряд проблем с сыростью и плесенью.Некоторые из них вызывают косметический ущерб, некоторые из них повлекут за собой финансовые затраты, а другие могут нанести вред здоровью вас и вашей семьи.

Конденсация может привести к образованию плесени, которая, в свою очередь, приводит к образованию спор плесени, которые легко переносятся по воздуху. При вдыхании эти микроскопические споры могут вызвать ряд респираторных заболеваний, таких как астма, аллергия на пыль и сенная лихорадка. Это особенно вредно для маленьких детей и пожилых людей.

Конденсация возникает из-за недостаточной вентиляции.Плохая вентиляция также связана с головными болями, усталостью и головокружением, а в крайних случаях - с отравлением угарным газом.

Все чаще поступают тревожные сообщения о так называемом токсическом домашнем синдроме, когда здоровье человека ухудшается из-за качества воздуха в его доме. Это связано с большим количеством потенциально вредных химических веществ, таких как угарный газ и перхоть, в наших домах, которые увеличивают риск сердечных заболеваний и рака. Правильная вентиляция - это основной способ значительно снизить воздействие этих загрязняющих веществ, переносимых по воздуху.

КАК УПРАВЛЯТЬ КОНДЕНСАЦИЕЙ?

Конденсацию можно контролировать с помощью вентиляции. Существует множество различных методов и систем вентиляции, которые могут быть ориентированы на отдельные комнаты или установлены для вентиляции целого дома.

Вентиляция

Вы хотите добиться этого с помощью вентиляции:

  • Конденсации больше нет
  • Нет больше сырого, несвежего воздуха
  • Чистый фильтрованный свежий воздух

В качестве хорошей отправной точки имеет смысл принять меры для уменьшения влажности.Вы можете накрывать сковороды крышками во время приготовления пищи, добавлять холодную воду перед горячей при использовании ванны, сушить одежду на открытом воздухе или в комнате с вытяжным вентилятором с регулируемой влажностью, избегайте сушки влажной одежды на теплых батареях отопления. Вы также должны отрегулировать нагрев так, чтобы он постоянно горел на более низком уровне. Предотвращая резкие перепады температуры, вы уменьшите образование конденсата. Вы также должны регулярно открывать окна, чтобы обеспечить поперечную вентиляцию.

Несмотря на эти начальные шаги, вы, вероятно, обнаружите, что конденсация все еще остается проблемой, особенно в холодные месяцы.Правильно установленные системы вентиляции - самый эффективный способ остановить образование конденсата. Проблема потери тепла - это проблема вентиляции, и она должна решаться системой. Общие системы вентиляции включают системы пассивной вентиляции, вытяжные вентиляторы с регулируемой влажностью, пассивную вытяжную вентиляцию и блоки рекуперации тепла.

Основные соображения при выборе систем вентиляции
  • Пригодность для использования в помещениях - тип вентиляции, которую вы вентилируете, должен определять, какой метод вентиляции вы используете.Бунгало и квартиры отличаются от домов. Количество влажных помещений, тип крыши, способность устанавливать воздуховоды и решетки - все это имеет значение.
  • Затраты - включают первоначальные затраты и текущие затраты. Многие системы вентиляции имеют низкие эксплуатационные расходы, а первоначальные затраты компенсируются топливной экономичностью.
  • Шум - устройства должны работать тихо как в нормальном, так и в повышенном режиме.
  • Простота установки - наряду с первоначальной установкой вам понадобится система вентиляции, требующая очень низкого уровня обслуживания.
  • Соответствие требованиям строительных норм к вентиляции - он должен соответствовать Части F и L Англии и Уэльса и способствует «экономии топлива и энергии».

Почему вентиляция - хорошая идея

Вентиляция - это не только лучший способ предотвратить образование конденсата в вашем доме, но и значительно улучшить качество воздуха в помещении. Большинство систем вентиляции приносят пользу для здоровья за счет уменьшения количества выделяемого в природе газа радона и угарного газа.Кроме того, многие устройства оснащены фильтрами, способными удалять до 95% частиц пыли и других аллергенов. Это могут быть фильтры от пыльцы, которые помогут сохранить прохладу в помещении и насладиться свежим воздухом без пыльцы. Больные сенной лихорадкой могут получить огромную пользу от места, где они могут избежать пыльцы, и сосредоточиться на том, чтобы взять под контроль симптомы.

В Строительных нормах и правилах указаны четыре типа вентиляционных систем:

  • Система 1 - Прерывистые вентиляторы и фоновая вентиляция
  • Система 2 - Пассивный стек
  • Система 3 - Постоянная механическая вытяжная вентиляция (MEV)
  • Система 4 - Постоянная механическая сбалансированная вентиляция с рекуперацией тепла

Вентиляция одной комнаты

Вытяжные / вытяжные вентиляторы периодического действия

В прошлом было принято использовать механическую вытяжку во влажных помещениях (комнатах с большей влажностью, таких как кухни и ванные комнаты) для удаления влаги и неприятных запахов.Эти вентиляторы потребляют больше энергии и стоят дороже в эксплуатации, но, возможно, основная причина, по которой их не рекомендуют, заключается в том, что они отводят ценное тепло из дома, перекачивая его наружу. Сегодня предпочтительным вариантом является вентилятор с рекуперацией тепла для отдельных помещений.

Однокомнатный Рекуператор

Системы вентиляции с рекуперацией тепла заменяют затхлый влажный воздух фильтрованным, свежим и теплым воздухом снаружи. При всасывании застоявшегося воздуха он проходит через теплообменник, который улавливает (восстанавливает) тепло выходящего воздуха, чтобы согреть входящий свежий воздух.Это значительно сокращает количество потраченного впустую тепла и сокращает счета за электроэнергию в доме. Эти агрегаты обеспечивают непрерывную замену воздуха.

При повышении уровня влажности установка автоматически переключается в режим повышения влажности. У вас есть возможность установить уровень влажности, при котором активируется режим повышения, чтобы избежать конденсации. Когда уровень влажности возвращается к приемлемому уровню, блок рекуперации тепла возвращается в свой стандартный режим струйной подачи .

Блок рекуперации тепла Kair восстанавливает до 86% тепла, что делает его эффективным источником вентиляции с рекуперацией тепла для одного помещения.Вы можете узнать больше об установке блока Kair здесь. Вентилятор рекуперации тепла с альтернативным потоком Monsoon представляет собой приточно-вытяжной вентилятор непрерывного действия со встроенным теплообменником. Он очень хорошо снижает влажность в одноместных помещениях.

Естественная вентиляция

Вы можете купить вентиляционные отверстия, которые работают, используя для вентиляции паровоздушные перегородки. В этих системах используется научный принцип, согласно которому, когда температура и влажность в помещении выше, чем снаружи, влажный воздух будет выходить наружу.Эти вентиляционные отверстия, как и Perma-Vent, не содержат движущихся частей и поэтому не требуют обслуживания. В них используется паропроницаемая мембрана, которая позволяет влажному воздуху выходить из здания, не допуская сквозняков внутрь.

ВЕНТИЛЯЦИЯ ВСЕГО ДОМА

Мы рассмотрим три основных метода систем вентиляции для всего дома: пассивный стек, положительный вход и механическая вытяжная вентиляция.

ЧТО ТАКОЕ ПАССИВНАЯ ВЕНТИЛЯЦИЯ?

Пассивная вентиляция использует естественные силы, такие как естественная плавучесть горячего воздуха и ветра, для поощрения воздушного потока через вашу собственность.В некоторых системах вентиляции используется теплообменник для улавливания тепла поднимающегося теплого воздуха перед его выходом из дома, чтобы нагреть входящий свежий воздух, чтобы у вас был свежий теплый воздух.

Во многих пассивных системах вентиляции используется положительное давление ветра для стимулирования движения воздуха через здание. Расположение вентиляционных отверстий очень важно для этой модели, при этом следует внимательно следить за наветренной и подветренной сторонами крыши.

Пассивная вентиляция стека

Пассивная вытяжная вентиляция всего дома - или PSV - системы полагаются на разницу в давлении воздуха для создания потока воздуха снаружи дома внутрь и наоборот. Горячий воздух поднимается вверх, потому что его давление ниже, чем у более холодного воздуха. Тот факт, что этот горячий воздух находится в состоянии плавучести в более холодном воздухе, означает, что это иногда называют выталкивающей вентиляцией или «эффектом стека».

PSV - это использование этих естественных сил для вентиляции дома путем установки труб и воздуховодов, которые через решетки в ванной или кухне выводят теплый влажный воздух через крышу. Воздуховоды необходимо устанавливать с изгибами и пологими углами (а не под острыми углами в 45 градусов и более), чтобы воздух мог свободно перемещаться.Слишком большое количество изгибов сделает систему неэффективной, равно как и пики и впадины. Точно так же вытяжные решетки должны быть свободны от каких-либо препятствий, чтобы влажный воздух мог свободно проходить. У каждого воздуховода должна быть своя конечная точка на крыше.

Воздух снаружи, как правило, имеет более низкое давление, особенно когда он находится дальше от земли, и может попасть в дом. Этот свежий воздух затем может поступать через вентиляционные отверстия в стенах или окнах жилых комнат или через воздуховод через крышу

Некоторые системы PSV удаляют воздух и вводят свежий воздух через то же отверстие.Благодаря достижениям науки эти системы обеспечивают повышенный уровень контроля - например, вытяжку с регулируемой влажностью и впускные клапаны, которые открываются и закрываются в соответствии с внутренними условиями.

ВАЖНАЯ ИНФОРМАЦИЯ: Они должны быть правильно установлены для обеспечения их эффективности - это означает, что воздуховоды и вытяжные устройства не будут препятствовать потоку воздуха. Вам необходимо избегать перетока между штабелями, обеспечив зазор между точками выпуска не менее метра.

Системы

PSV могут быть установлены с:

  • Коньковые заделки / Коньковые выводы / Коньковые вентиляторы - размещаются в любом месте вдоль конька крыши
  • Окончание из плитки - в пределах полуметра от гребня, в стороне от направления ветра
  • Концевые муфты - выступают над уровнем гребня и снабжены кожухом

Постоянная механическая вытяжная вентиляция (MEV)

MEV работают через централизованную систему, обычно расположенную на чердаке или в шкафу, которая имеет серию воздуховодов, ведущих к любым влажным помещениям. E.грамм. кухня, подсобные помещения и санузлы. Затем система всасывает влажный воздух из всех этих влажных помещений через решетки и направляет его в единую точку выпуска наружу. Многие системы будут иметь отслеживание влажности, так что система срабатывает при определенных уровнях влажности, без необходимости для пользователей вручную увеличивать. Замещающий воздух подается только через фоновую вентиляцию.

Вентиляция с положительным входом (PIV)

Системы вентиляции с положительным входом или PIV работают за счет забора свежего отфильтрованного воздуха снаружи для вентиляции дома.PIV способствует перемещению воздуха изнутри наружу из блока, который обычно устанавливается на чердаке. Эти устройства уменьшают или полностью устраняют поверхностную конденсацию, заменяя влажный застойный воздух свежим отфильтрованным воздухом. Эти системы в полной мере используют преимущества солнечной энергии, распределяя тепло на чердаке вокруг дома из центрального коридора.

Система PIV также удаляет загрязнители воздуха в помещении, такие как угарный газ и радон. Агрегаты и оснащены фильтрами, не пропускающими пыльцу и внешние загрязнители, такие как автомобильные пары, при всасывании наружного воздуха.

Они эффективны для контроля уровня влажности в вашем доме. Большинство блоков PIV оснащены внутренним датчиком температуры, который постоянно контролирует температуру на чердаке. Это позволяет устройству увеличивать объем воздуха, когда температура в помещении выше определенного уровня. Если температура чердака достигает определенного значения, установка переходит в режим ожидания (без воздушного потока). После установки воздушный поток можно настроить в соответствии с размером дома и, при необходимости, с тем, как он реагирует на изменения температуры внутри.

Nuaire Drimaster обеспечивает вентиляцию всего дома по принципу вентиляции с положительным входом.

Правила строительства вентиляции

Вентиляция жилых зданий подпадает под Части F и L Строительных норм, пересмотренные в октябре 2010 года. Нормы вентиляции зданий были обновлены в связи с возрастающей важностью вентиляции, в частности, в отношении «экономии топлива и энергии» .

Правила в первую очередь касаются установки, дизайна и производительности.Вы должны убедиться, что все системы вентиляции, установленные в Англии и Уэльсе, соответствуют требованиям F и L, которые мы резюмируем:

Часть F - Вентиляция (Портал планирования, часть F)

Часть F посвящена производительности системы, в том числе:

  • Скорость воздушного потока
  • Шум
  • Ventilation Rates - насколько система пропускает воздух
  • Установка
  • - Вы можете прочитать Руководство по соответствию бытовой вентиляции, чтобы получить дополнительные советы по установке и соблюдению Части F
  • .

Часть L - Сохранение топлива и энергии (Портал государственного планирования - Часть L)

Часть L касается энергоэффективности - охватывает как потери тепла в результате работы системы, так и ее влияние на энергоэффективность и электроэнергию, используемую для питания системы.

Здесь подробно описаны регуляторы - Vent Axia

Вентиляция в старых домах и старинной собственности

Многие старые дома были спроектированы как вентилируемые, а внутренние помещения снабжались свежим воздухом через дымоходы, инженерные кирпичи и зазоры вокруг окон и дверей. В настоящее время при таких высоких ценах на топливо стоимость отопления викторианского дома может быть астрономической - до тысяч фунтов в год. Таким образом, возникает соблазн сделать все возможное для снижения этих затрат, в частности, за счет использования современной теплоизоляции и двойного остекления.Однако, применяя эти методы, вы мешаете вентиляции вашего дома. Прекращая сквозняки и удерживая тепло, вы можете столкнуться с конденсацией и влажностью, а также с потенциально опасными газами. Поэтому, когда дело касается более старых домов, вы должны убедиться, что у вас есть подходящая система вентиляции.

Установка вентиляции в старом доме

При внесении каких-либо изменений в более старую или старинную собственность всегда важно учитывать эстетический аспект.Белая пластиковая коробка всегда будет выглядеть неуместно в викторианской собственности. Мы рекомендуем обратить внимание на системы PIV, которые имеют точки подключения на крыше - они могут включать точки подключения между шиферной и черепичной крышей, что сводит к минимуму визуальное воздействие системы. Вы также можете подумать о модернизации вентиляции, используя существующие дымоходы или существующие отверстия для вытяжки. Мы надеемся, что производители будут продолжать улучшать внешний вид вентиляционных установок и объединять их с историческими особенностями.

Вентиляция подвалов и подвалов

Подвалы и подвалы редко имеют естественную вентиляцию и подвержены конденсации и сырости. Поэтому важно обеспечить вентиляцию, особенно если вы собираетесь заселиться в подвал или переоборудовать его. Чтобы снизить влажность и риск образования плесени в подвалах, в идеале необходимо установить воздуховод как часть системы MEV или установить единый блок рекуперации тепла.

Средства контроля конденсации и системы вентиляции

Вентиляционное отверстие для контроля конденсации Perma-Vent

Perma-Vent - это экологически чистая установка, работающая на научном принципе разницы между паром и воздухом для вентиляции помещений.У него нет движущихся частей, поэтому он не требует обслуживания.

Установка Nuaire Drimaster PIV

Drimaster Eco обеспечивает вентиляцию всего дома по принципу вентиляции с положительным входом.

Permagard - более 30 лет контроля конденсации

В Permagard имеется широкий ассортимент систем вентиляции и контроля конденсации. Если вам нужна помощь со спецификациями или информацией, наши технические консультанты по контролю за конденсацией всегда готовы помочь.

Просмотрите наш раздел «Управление вентиляцией и конденсацией», включая обзор вентиляции с положительным давлением.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
