Проекты домов с ломаной крышей

Разновидности мансардных крыш

Двухскатная крыша с мансардой

Итак, какие бывают виды мансардных крыш?

  • Одноуровневая мансарда в сочетании с двухскатной или ломаной крышей;
  • Одноуровневая мансарда с монтажом выносных консолей;
  • Двухуровневая мансарда, для сооружения которой использовались опоры смешанного типа.

При выборе типа крыши необходимо учитывать тип и интенсивность нагрузок, которые будут оказываться на покрытие.

В любом случае, проект крыши с мансардой создается на основании инженерных расчетов. При этом должны быть учтены все нагрузки, которые будут оказываться на перекрытие.

Что же касается стилистики отделки кровли, то тут можно сделать любой выбор, естественно, если он не будет противоречить эксплуатационным и конструктивным требованиям.

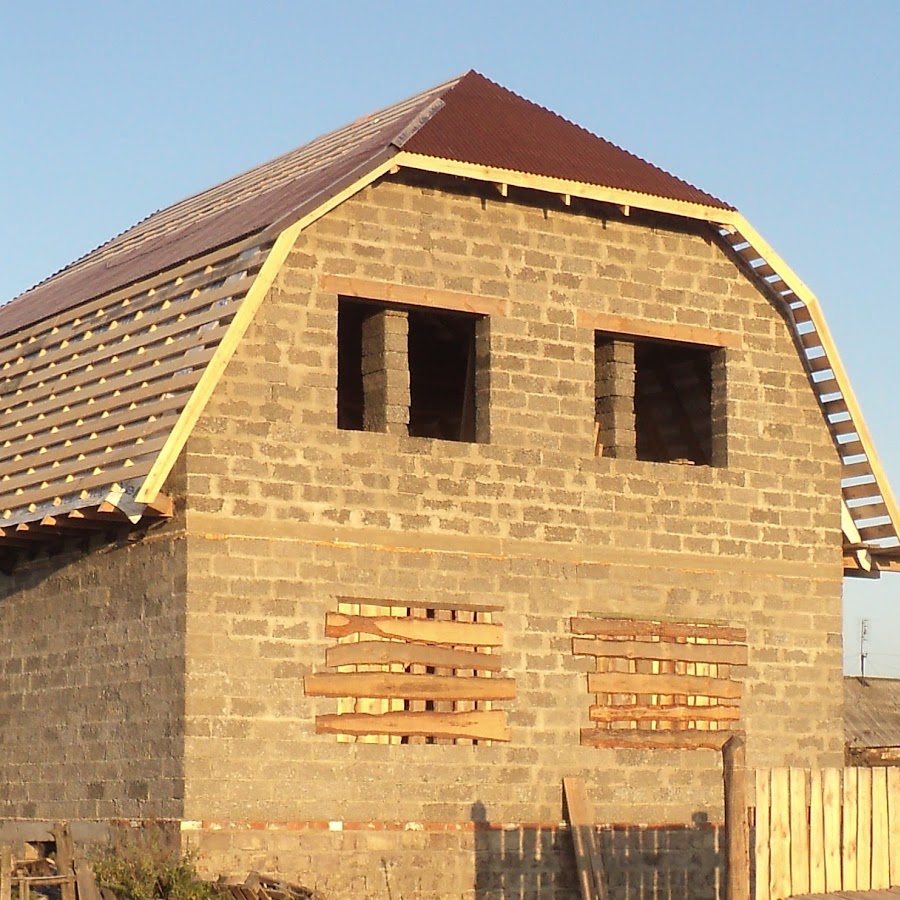

Проекты домов с ломаной мансардной крышей выбираем лучшее решение

Ломаная крыша – стоит ли делать ↑

Мнения по поводу сложности конструкции мансардной крыши расходятся.

Кто-то считает, что подобные работы очень сложны как на стадии проектирования, так и в процессе возведения. Однако чаще можно услышать мнение, что все осуществить реально, если грамотно подойти к решению инженерных и строительных вопросов.

Если разобраться, то преимуществ у ломаной крыши гораздо больше, чем у простого двухскатного варианта. Решив закончить возведение дома созданием мансардной конструкции, можно уверенно говорить о следующих выгодах:

  1. В доме появится еще один этаж с жилыми комнатами
  2. Крыша практически не будет подвергаться снеговой нагрузке в зимний период
  3. Творческий подход позволит реализовать идеи с террасой и балконом, что придаст зданию определенный шарм
  4. Монтаж ломаной крыши проходит поэтапно, причем часть работ можно проводить на земле.
  5. Практически нет ограничений при выборе кровельных материалов.

Таким образом, выгода ломаной крыши при строительстве дома очевидна, и для этого стоит потратить немого больше времени для ее возведения.

Дом с ломаной крышей не только добавляет еще один этаж, но позволяет реализовать интересные дизайнерские решения

Особенность конструкции и материалы ↑

Итак, в конструкции дома предусмотрена мансарда и дополнительный этаж. Это значит, что в проекте должна быть ломаная крыша – чертеж и расчеты всех нюансов и особенностей. Конечно, каждый выбирает свои параметры при возведении здания, но есть ряд советов, к которым стоит прислушаться:

  1. Ширина постройки не должна быть более 6 метров.
  2. Крыша, имеющая излом, должна иметь углы наклона в 60 и 30 градусов.
  3. Потолок в мансардной комнате будет иметь высоту около 2,5 метра, если место излома будет на высоте 3,1 метр.

Важно. При уменьшении ширины дома, чердачное пространство будет использоваться неэффективно, а увеличение ширины повлечет сложности с расчетами стропильной системы и ее монтажом

При правильном выборе геометрических параметров мансарда получится просторной и уютной

Когда рассматривается новая ломаная мансардная крыша – чертеж ее и конструкционные особенности, не всегда получается добиться ровного прямоугольника стен. Это не страшно, но при возведении системы стропил желательно вернуться к ровной геометрической форме. Тогда в дальнейшем получится работать с единым шаблоном стропил при создании верхних скатов.

Возведение ломаной крыши подразумевает массивную стропильную конструкцию, качественный «кровельный пирог» и использование высококачественных материалов. При этом модульная схема монтажа позволяет произвести все работы, не прибегая к строительной технике.

Для стропильной системы ломаной крыши обычно применяется древесина

Чтобы не ошибиться при выборе бруса, стоит обращать внимание на его характеристики:

  • Влажность дерева не должна быть больше допустимой для проведения строительно-монтажных работ
  • Количество дефектов – минимально
  • Древесная порода – хвойная.

Увеличение площади мансардного помещения дома с ломаной крышей

Также создание ломаной крыши потребует наличия:

  • Обрезной доски – для обрешетки
  • Фанеры – для соединения стропил
  • Металлических скоб, кронштейнов, саморезов, шпилек, гвоздей – для крепежа
  • Гидроизоляции и утеплителя – для формирования «кровельного пирога»
  • Кровельного материала
  • Инструментов столярного и плотницкого назначения.

Бесплатные проекты пеноблочных домов

На фото – модель частного дома из пеноблока, с отделкой сайдингом

Определившись со строительным материалом и личными потребностями в отношении будущего жилища, можно переходить к следующему этапу – выбору проекта недвижимости. Сегодня крупные компании предлагают бесплатные проекты – согласитесь, довольно-таки хорошая услуга.

В каталогах таких компаний можно найти множество интересных вариантов: от небольших жилых построек в один этаж, до полноценных многоэтажных коттеджей для проживания большой семьи. Так что вы наверняка высмотрите тот, который наиболее близок к вашему представлению об идеальном доме.

Одноэтажный пеноблочный домик

Пример макета дома, где удачно применено комбинирование блоков и кирпича

Содержание готовых проектов

Нужно заметить, бесплатные планы домов из пенобетонных блоков соответствуют не только строительным нормам и требованиям, но и системе ISO.

То есть на них имеется вся проектная документация, которая состоит из 2-х частей:

  1. Архитектурно-строительной;
  2. Инженерных разделов.

Внутренняя планировка обычно также включена в готовый проект

Положительные и отрицательные моменты готовых проектов

Готовый проект дома из пеноблоков имеет, как свои плюсы, так и минусы.

К первым здесь можно отнести:

  • экономию времени – вам не придется ждать, когда разработают проект пеноблочного дома, макет и подготовят всю необходимую документацию;
  • значительную экономию бюджета – вам не нужно платить за инженерные и архитектурные расчеты;
  • готовые бесплатные проекты уже были где-то испробованы, а это значит, что в случае наличия в них каких-либо недочетов, по ходу строительных работ эти нюансы непременно были выявлены и исправлены в проектной документации;
  • если вас что-то не устраивает в готовом плане дома, то специалисты компании наверняка пойдут вам на встречу, доработают его и внесут некоторые изменения, исходя из ваших пожеланий (конечно же, за это уже придется заплатить).

Ну и один единственный минус типовых проектов заключается в том, что внешне они теряют свою индивидуальность.

Однако благодаря нынешнему многообразию отделочных материалов этот недостаток легко исправить своими руками.

Макет коттеджа с гаражом и мансардным этажом, выполненный в интересном цветовом решении

Вот какую красоту позволяет создавать пенобетон!

Строить без предварительных расчетов – значит обрекать себя на массу проблем, да и результат в большинстве подобных случаев предсказать нельзя. Неизвестно, каким получится качество, надежность и долговечность жилища. А потому, сравнительно недорогие готовые проекты или вовсе бесплатные – прекрасная альтернатива бездумному строительству.

Рекомендации и требования к строительству

Мансардой принято обозначать любое внутреннее помещение чердака, что регламентирует СНиП 2. 08.01 от 1989 года. Нового издания нет, но при монтаже крыши — это основной документ, на который будут опираться мастера.

Самыми популярными видами таких крыш являются мансарды, под которыми находиться антресольный этаж. Стропильная система и все остальные несущие элементы чаще всего сделаны из дерева, которое прошло антисептическую и противопожарную обработку.

Интересно, что один из десяти проектов мансардной крыши предполагает применение не древесины, а другого материала, например, металла.

Чтобы крыша была надежной защитой всего дома, она должна быть спроектирована с расчетом:

  1. Устойчивости к нагрузкам разного характера.
  2. Предполагаемого количества осадков для конкретного региона его сейсмичность.
  3. Точного расчета отверстий для вентиляции и дымоходов.

Размеры деревянных деталей каркаса мансарды

Балки, поз.7 на рисунке, являются элементом силового каркаса крыши мансарды. Кроме того, в показанной на рисунке конструкции, эти детали одновременно служат балками перекрытия нижнего этажа дома.

Сечение балок зависит от величины действующих на перекрытие нагрузок, длины перекрываемого пролета и расстояния между соседними балками (шаг балок). Нагрузки на перекрытие в этой конструкции складываются из обычных нагрузок межэтажного перекрытия плюс нагрузки крыши.

Для балок длиной менее 6 м. в большинстве случаев достаточно выбрать брус сечением 100 х 200 мм. Расстояние в свету между соседними балками 0,6 м.

При устройстве перекрытия необходимо правильно выполнить звукоизоляцию. При строительстве этому вопросу хозяева обычно не уделяют должного внимания, а потом сожалеют об этом.

Балки, поз.4 на рисунке, служат балками чердачного перекрытия. Эта же деталь выполняет роль затяжки для висячих коньковых стропил (поз.1). Подробности устройства и расчет сечения балки можно узнать из статьи «Чердачное перекрытие по деревянным балкам«. Сечение балок выбирают, как для не эксплуатируемого чердачного перекрытия.

Сечение других деталей каркаса тоже зависит в конечном итоге от размеров дома, расстояния между соседними элементами, а также нагрузок — от веса конструкций, ветровых, снеговых, эксплуатационных.

При выборе размеров деталей каркаса мансарды учитывают также стандарты выпускаемых пиломатериалов. Для балок обычно применяют брус или обрезные доски больших сечений. В некоторых случаях балки выгодно делать из досок, сплачиваемых в два или три слоя.

Большие пролеты, более 6 м. перекрывают балками или фермами заводского изготовления.

Пиломатериал для деталей каркаса крыши должен соответствовать первой категории качества для несущих конструкций. Если на гранях бруса балок имеются сучки, то брус укладывается сучками вверх.

Для стропил и других деталей каркаса обычно используют обрезные доски. Читайте подробности о размерах и устройстве стропильной системы крыши: «Крыша частного дома«.

При устройстве каркаса мансарды выгодно руководствоваться проектом. Работа без проекта приводит либо к перерасходу пиломатериала, либо к недостаточной прочности строения.

Посмотрите видео на тему проектирования каркаса мансарды.

Посмотрите видео о сборке каркаса ломанной крыши мансарды.

Фронтоны ломанной крыши

После монтажа каркаса мансарды выполняют обшивку фронтонов. Сделать это выгодней до устройства обрешетки для кровли. Обшивку фронтонов будет удобней обрезать по месту, по границе стропил, чтобы подогнать под свес крыши. Если сначала сделать обрешетку и кровлю, то обшивку фронтонов потом придется тщательно измерять, размечать и подгонять под свес кровли.

Кроме того, крыша с открытыми не зашитыми фронтонами обладает большой парусностью. При сильном ветре крышу может снести.

В некоторых проектах домов фронтоны не зашивают, а выкладывают из того же материала, что и стены. То есть, фронтоны являются продолжением стен дома.

Не следует делать фронтоны из бруса или бревна. Эти материалы при высыхании дают усадку. В результате под скатами крыши образуются зазоры, которые потом трудно заделать. Лучше фронтоны сделать в каркасном исполнении, а снаружи обшить иммитацией бруса или бревна, погонажными изделиями — фальшбрусом или блок-хаусом.

Оформление

Все работы по оформлению относятся к разряду второстепенных, но остаются не менее важными. Они включают в себя обустройство карнизов, утепление кровли, обшивку фронтов и установку труб для водостока.

Любой кровельный материал монтируется только после изоляционных материалов. Первым слоем укладывается пароизоляционная пленка, затем утеплитель, в качестве которого необходимо использовать безопасные негорючие материалы: прессованную минеральную вату, пенопласт, пеноизол и другие изоляционные материалы. После этого укладывается гидроизоляция.

После того как монтаж каркаса и изоляции ломаной крыши завершен, можно переходить к кровельным работам. Это важный и сложный этап, для которого понадобится участие минимум троих человек.

Подходящие материалы для кровли ломаной крыши являются следующие:

  • шифер;
  • металлочерепица;
  • керамическая черепица;
  • дерево;
  • рулонные битумные материалы;
  • профнастил;
  • ондулин.

Если в планах использовать мансарду в качестве жилой зоны, то не стоит выбирать для кровли медную черепицу и железо, поскольку под действием прямых солнечных лучей крыша и пространство под ней будет быстро нагреваться. Популярными материалами для кровли до сих пор остаются шифер и панели металлочерепицы. Современные производители предлагают также новый материал ондулин, который является устойчивым к температурным перепадам и воздействию прямых солнечных лучей.

Водоотливы – это необходимые элементы кровли. Они применяются для того, чтобы воды с крыши не разрушала фундамент и стены дома. Для водоотлива подходит пластик, оцинкованная сталь и цветные металлы.

Мансардные окна необходимы не только для освещения, но и для естественной вентиляции. К окнам предъявляются особые требования. Они должны обладать отличным уровнем гидроизоляции

А также стоит обратить внимание на механизм открывания окон, ведь в процессе эксплуатации стекла должно быть удобно чистить от грязи и разводов. А также можно на наклонных скатах установить большие окна в виде чердачных выходов

Такая конструкция будет наиболее выигрышна с точки зрения функциональности и стиля.

Еще один оригинальный способ расположения окон на скатной части называется «кукушка». В данном случае конструкция крыши дополняется выступом с собственной стропильной системой, что дает возможность установить оконную раму вертикально и защитить стекла от осадков козырьком. Балконы стоит размещать на вертикальном фронтоне – таким способом выполнить работы гораздо проще. Но также можно разместить балкон и на скатной части крыши, в таком случае потребуется пересмотреть конструкцию крыши и усилить несущие элементы.

Еще больше об особенностях устройства ломаной крыши смотрите в следующем видео.

Виды мансардных крыш

Если решение о строительстве мансарды принято окончательно и бесповоротно, самое время подумать о том, какой тип скатной крыши лучше выбрать:

  • двускатная крыша;
  • мансардная (ломаная) крыша;
  • вальмовая и полувальмовая (четырехскатные) крыши;
  • купольные, пирамидальные, конические крыши.

Выбор того или иного типа крыши во многом зависит от площади дома. Так, двускатная крыша станет отличным решением при ширине дома 6-8 метров, угол наклона стропил – примерно 45°.

На двускатной мансардной крыше можно грамотно расположить окна, пропускающие много света

Ломаная крыша рекомендуется для небольших домов, имеет два угла наклона стропил – 30° и 60°. Позволяет наиболее рационально использовать площадь мансарды.

Ломаная мансардная крыша – оптимальное решение для небольшого дома

Вальмовая и полувальмовые крыши представляют собой более сложную форму конструкции и, поскольку сами являются значительными по площади, подойдут для больших домов. И, наконец, крыши последнего типа – самые сложные в исполнении, но придадут дому яркую индивидуальность и поразят необычным силуэтом. При этом желательно, чтобы внутренняя планировка дома гармонировала с необычной формой мансарды. Обустройство кровли – без права на ошибку Устройство кровли мансарды – также важный этап проектирования

Важно учесть следующие составляющие, чтобы в дальнейшем избежать возможных эксплуатационных проблем:

  • обшивка внутренней поверхности мансарды;
  • пароизоляция;
  • утеплитель;
  • гидроизоляционный слой.

Оригинальная мансардная кровля украсит ваш дом

Соблюдение всех необходимых норм при строительстве мансарды позволит сохранять тепло в помещении в зимний период и не допустить высоких температур в теплое время года. Специалисты рекомендуют применять теплоизоляционные материалы, позволяющие минимизировать потери тепла, которые могут достигать 25%. Решение этой проблемы – применение синтетических материалов тепловой защиты, например, минераловатных плит на синтетической основе, которые легко монтируются, и их можно подогнать под любой размер. Непосредственно для кровли подойдут любые материалы:

  • металлочерепица;
  • керамическая черепица;
  • мягкая черепица;
  • ондулин;
  • битум;
  • еврошифер.

Проектирование и строительство мансарды лучше доверить профессионалам

Безусловно, проект мансардной крыши частного дома можно попробовать выполнить самостоятельно. Но одна незначительная погрешность перечеркнет все усилия. Поэтому стоит доверить проектирование и строительство мансарды квалифицированным специалистам, которые не только подготовят грамотный проект, но и поделятся дельными советами о том, как сделать надстройку по-настоящему уютной, функциональной и удобной. И тогда можно не сомневаться, что мансарда станет излюбленным местом проведения досуга всей семьи.

Возведение мансарды материалы и особенности

Если вы решились на самостоятельный монтаж шиферной крыши, то вам понадобятся такие материалы, как:

  • Брусья.
  • Доски 40*150 мм и необрезные доски.
  • Гвозди для дерева и шифера.
  • Шифер или другой отделочный материал.
  • Проволока обожженная и для растяжек.
  • Шпагат.
  • Утеплитель.

Материал для отделки кровли стоит выбирать исходя из его малого веса, например, металлочерепица или битумная. Негорючесть, долгий срок службы, прочность к механическим повреждениям, разнообразие расцветок и форм материала делают его таким востребованным.

Черепицу на цементно-песчаной основе или керамическую — отложите при сооружении мансардной крыши.

Гидроизоляция крыши рекомендуема и для ее провидения понадобится пленка и контр рейка. Процесс укладки пленки прост: гидроизоляционный материал следует прижать рейкой, которую монтируют внахлест. Обязательное направление укладки пленки – в сторону конька мансардной крыши. Натягивание пленки не допустимо, т.к. на ней со временем могут появиться обрывы или трещины. Чтобы обезопасить себя от протекания кровли, следует провести двухслойную гидроизоляцию, при которой пленку фиксируют специальным скотчем.

Стропильная система состоит из балок (10*10 см в сечении), влажность которых не должна превышать 22%. При большей влажности дерева реакция стропы на перепады атмосферного давления или температуры воздуха будет неадекватной.

Чем выше угол наклона стропы, тем меньшим будет ее шаг укладки. Средней величиной шага считается от 60 см до 120см.

В качестве обрешетки подойдет брус с сечением от 5 до 15 см, что зависит от выбранного вида отделочного материала крыши и его ориентировочного веса.

Важным аспектом строительства крыши является организация вентиляции, если она сделана неправильно или не с достаточным соблюдением норм, то на чердаке постоянно будет конденсат. Чтобы избежать этого, мастера рекомендуют оставлять зазор между материалом-утеплителем и отделкой кровли.

Минимальный зазор для движения воздушных масс: 25 мм при разно профильных покрытиях и 50 мм — при плоских.

Утепление мансардной крыши актуально, поскольку чердачное пространство превращают в жилое помещение. Утеплять крышу необходимо по принципу: чем больше слоев, тем лучше. Этим вы сэкономите средства на отопление дома, а высокое качество утеплителя не потребует его частой замены.

  • Конструкция мансардной крыши
  • Как правильно утеплить мансарду

Виды

Существует несколько вариантов ломаных крыш.

  • Односкатная ломаная крыша имеет только одну наклонную плоскость. И, несмотря на простую конструкцию, она является нестандартным вариантом. Такую крышу можно возвести без помощи специалистов своими руками. Но конструкция должна иметь хороший уклон для естественного отвода осадков. Дополнительное пространство под крышей в таком доме можно использовать в качестве зимнего сада, зоны отдыха, спортивного зала или полноценной жилой комнаты.
  • Двускатная ломаная крыша имеет два ската, направленные в противоположные стороны. Такая конструкция считается наиболее прочной и устойчивой к сильным порывам ветра и осадкам. Она позволяет получить дополнительное пространство большой площади. Такая конструкция крыши наиболее выигрышно смотрится на домах прямоугольной формы.

  • Трехскатная ломаная крыша по внешнему виду больше напоминает терем. Такая конструкция придает дому оригинальную и неповторимую привлекательность. Поскольку устройство крыши не имеет дополнительной капитальной стены, вся конструкция имеет небольшой вес.
  • Четырехскатная ломаная крыша имеет самую сложную конструкцию с ломанными профилями по всем 4 сторонам дома. Такая крыша значительно расширяет пространство под крышей и позволяет обустроить просторный и удобный этаж. При этом конструкция обладает самым легким весом и не нагружает перекрытия и фундамент.
  • Вальмовая крыша имеет дополнительные элементы конструкции, которые не только расширяют пространство, но и повышают стоимость постройки.

Специалисты выделяют три вида конструкционных особенностей ломаной крыши, такие как:

  • опора нижних стропил устанавливается на мауэрлат. В таком случае балки перекрытия чердачного помещения не доходят до стен нижнего этажа;
  • нижние стропила выходят за пределы внешней стены нижнего этажа. Такая конструкция позволяет увеличить пространство под крышей. И чем больше вынос крыши за пределы конструкции дома, тем больше помещение мансарды;
  • используются только наслонные стропила. В данной конструкции нет висячих стропил, опорой для верхнего ската являются затяжки.

Выбор материала

Традиционно считалось, что для возведения крыши необходимо выбирать аналогичные материалы, что и для дома. Но на сегодняшний день строители предлагают современные решения.

  • Для возведения мансарды лучше всего подходят хвойные породы деревьев. Они отличаются большей прочностью и надежностью, что позволяет выдержать нагрузку. Поверхность материала не должна иметь сучков, трещин, сколов и следов повреждений.
  • От металлических и железобетонных элементов лучше отказаться, чтобы уменьшить нагрузку на перекрытия и фундамент. Чем меньше вес крови, тем надежнее конструкция.
  • Все строительные материалы должны иметь подходящий уровень влажности. Для древесины оптимальным уровнем считается 18–22%.
  • Помимо древесины, понадобятся металлические крепежные элементы для соединения стропил, изоляционных и кровельных материалов.

Для строительства ломаной крыши следует использовать следующие материалы:

  • брус с сечением 90х140 или 140х140 мм для мауэрлата;
  • подстропильные балки;
  • балки для усиления потолка;
  • доски для напольного покрытия;
  • стойки для внутренних стен помещения;
  • конек для крыши и стойки;

  • доска необрезная для кровли для теплоизоляции и обрешетки;
  • стропила для скатов 40х100 мм;
  • материалы для гидроизоляции, пароизоляции и теплоизоляции кровли;
  • кровельные материалы;
  • отделочные материалы для стен и потолка;
  • крепежные элементы: металлические скобы, уголки, болты, гвоздки и саморезы.

Требования

По сути, подкрышное пространство – это чердак, который можно превратить в полноценное жилое помещение. Возведение и обустройство ломаной крыши – это нелегкий процесс. Для этого необходимо утеплить и защитить от влаги всю конструкцию. А при соблюдении всех правил и норм строительства дополнительная жилая комната под крышей позволит уменьшить теплопотери дома.

Основные требования, которые должна удовлетворять ломаная крыша, являются следующими:

  • высота потолка в помещении должна превышать 2,2 метра, в противном случае находиться в небольшом сжатом помещении будет некомфортно;
  • необходимо разработать систему вентиляции для того, чтобы защитить помещение от образования конденсата;
  • все кровельные элементы конструкции должны иметь небольшой вес, чтобы не оказывать большую нагрузку на перекрытия и фундамент каркасного дома;
  • в целях соблюдения правил пожарной безопасности все деревянные элементы крыши должны быть обработаны антипиренами;

  • кровельные конструкции должны иметь отличную изоляцию;
  • серьезные требования выдвигаются мансардным окнам. Они должны иметь жесткую и надежную конструкцию, чтобы во время дождя вода не поступала в дом. Кроме того, следует заранее предусмотреть конструкцию мансардных окон, чтобы мытье стекол не вызывало больших трудностей;
  • конструкция крыши должна отвечать инженерным расчетам нагрузок, поэтому эту задачу стоит доверить профессионалам. Все остальные работы можно выполнить своими руками;
  • основные отличия в конструкции ломаной крыши связаны не только с используемыми материалами, но и с геометрическими параметрами.

Важность тщательной изоляции

Систему изоляции в мансардной кровле можно назвать самым важным элементом всей конструкции. Если не учтены все нюансы правильного создания гидро-, паро- и теплоизоляции, уже через год-два владельцам дома придется ремонтировать крышу, даже если все остальные этапы выполнены безупречно.

При создании мансардной кровли специалисты рекомендуют придерживаться следующих правил:

  • Делать стропила толщиной не менее 250 мм, что позволит им выдержать вес достаточно толстого изоляционного пирога.
  • Использовать в качестве утеплителя материалы, устойчивые к воздействию влаги, например, вспененное стекло или экструдированный вспененный полистирол. Минеральная вата, как и стекловата, при намокании сразу же теряет свои полезные свойства.
  • Создать между кровельным слоем и утеплителем надежную вентиляционную систему, которая включает специальные вытяжки, продухи и т. п. Это позволит своевременно отвести скопившиеся водяные пары и предотвратит намокание утеплителя изнутри.
  • Дополнить внутреннюю сторону теплоизоляционного слоя надежной пароизоляцией, которая также служит для защиты утеплителя от внутренней влаги.
  • Снаружи на стропильную систему обязательно постелить слой гидроизоляции, например, специальной мембранной пленки.
  • Дополнить наружную гидроизоляцию слоем звукоизолирующих материалов, чтобы устранить избыточный шум от дождя, града, ветра и т. п.

Огромное значение имеет правильная теплоизоляция мансарды

Теплоизоляция необходима не только для удержания тепла внутри дома, от нее во многом зависят сроки эксплуатации кровли. Дело в том, что проникающее изнутри дома тепло в зимнее время способствует таянию скопившегося на крыше снега. Такой избыток влаги может стать для кровельного материала просто фатальным. Выбирая утеплитель, следует оценить его с точки зрения:

  • полной устойчивости к воздействию влаги;
  • минимального коэффициента теплоотдачи;
  • небольшого веса.

Мансарду в доме следует проектировать заранее

Ширина достаточно надежного теплоизоляционного слоя для мансардной крыши составляет обычно 200 мм. В результате вся кровельная конструкция становится гораздо тяжелее, чем при создании обычной чердачной крыши. Выбирая материалы, как изоляционные, так и кровельные, следует учитывать их общий вес, иначе весь дом может пострадать.

Мансардная крыша позволяет более эффективно использовать площадь дома

В качестве легкой кровли широко используют профнастил, металлочерепицу, фальцевую, полимерную кровлю и т. п. Недорогой шифер по качеству существенно проигрывает более современным материалам. Прекрасно смотрится керамическая черепица, но она требует длительного и сложного монтажа, да и весит немало. Все это необходимо учесть, выбирая подходящий кровельный материал.

Чтобы мансардная крыша была не только красивой, но и надежной, следует позаботиться о правильно составленном проекте, грамотном подборе материалов и качестве исполнения. Без помощи опытного профессионала здесь не обойтись.

Особенности мансарды

Основное, чем отличается мансарда от обычных помещений – в ней почти нет стен в привычном понимании, так как стенами служит доработанная стропильная система, сконструированная из множества наклонных кровельных поверхностей. Потому конструкция окна будет сильно отличаться – оно должно не препятствовать естественному освещению, и должно принимать на себя нагрузки в виде осадков и сильного ветра – воздействие погодных условий на наклонную крышу сильнее, чем на массивные элементы здания.

Площадь окна мансарды

Проще, дешевле и быстрее смонтировать наклонное окон в кровле мансарды, чем делать под него специальный вертикальный выступ, нарушая расчеты конструкции. В любом случае оконный проем необходимо гидроизолировать или заказать окно с армостеклом и усиленным металлопластиковым профилем.

Преимущества установки мансардного окна наклонного типа:

  1. Большой поток естественного света, сглаживающий светотени;
  2. Нет необходимости кардинально переделывать форму крыши и менять ее рельеф;
  3. Простая установка, посильная самому хозяину.

Мансардные окна

Степень освещенности зависит от площади проема, которая пропорциональна углу наклона кровли. Поэтому очевиден вывод: чем круче ломаная мансардная крыша, тем шире и выше должен быть оконный проем. Толщина металлопластикового профиля должна почти вписываться в расстояние между стропилами, чтобы было к чему крепить окно, не разрушая систему стропил. Если заказать более широкое окно, то придется делать усиленную перемычку, скрепляющую разрезанные в месте врезки окна стропила. При необходимости установки широкого окна нужно сначала подумать над вариантом монтажа двух небольших соседних окна, чтобы кровля оставалась цельной. Перемычки в мансарде для окна

При монтаже окна-дормер (слуховое вертикальное окно, требует выноса рамы за пределы мансарды) геометрические формы крыши нужно усложнять монтажом верхней и боковых ендов, также усложняется и укладка или монтаж кровельного покрытия. Готовую систему стропил гораздо сложнее при этом переделать, чем заложить в свой индивидуальный новое мансардное окно. Ендовы необходимо тщательно гидроизолировать, так как их расположение и геометрия относительно постоянных атмосферных воздействий делают эти места наиболее уязвимыми для проникновения влаги и холода. В регионах с среднегодовым высоким осадков рекомендуется над дормерами делать снегозадержатели. Но основное преимущество дормера – можно стоять рядом с ним в полный рост – перевешивает все устраняемые недостатки.

Утапливаемое в крышу окно делается, если через это окно организуется выход на балкон. В остальных случаях это малопривлекательный вариант: плохое естественное освещение, неоправданное усложнение геометрии крыши, большие трудозатраты с минимумом эффекта.Дормер в мансарде

Самый доступный вариант – окно в торце мансарды – дешевое и практичное решение, которое вполне реализуется без посторонней помощи.

Преимущества

• жилище получает дополнительную площадь для комнат или подсобных помещений
• удачный проект создает дополнительную защиту дома от снега, с ломаной крышей нагрузка на кровлю снижается
• монтировать ступенчатую кровлю доступно на земле и затем поднимать наверх
• ограничения по выбору материалов практически отсутствуют
• проекты даже одноэтажных домов с просторной чердачной надстройкой и ломаной крышей выглядят привлекательнее, придают постройке архитектурную красоту, а за счет второго яруса сокращаются потери тепла. Иногда, дополнительную площадь наращивают на уже готовое здание, для чего приходится видоизменять конструкцию и заново просчитывать нагрузки.

устройство и варианты проектов и схемы, как сделать кровлю пошагово для частного дома и как правильно построить своими руками

Ломаная крыша не только преображает внешний вид дома, она также необходима для того, чтобы рационально использовать дополнительное пространство. Свое название такая крыша получила благодаря особенности конструкции: она имеет большое количество линий с изломами и пятиугольную проекцию. Под такой крышей может находиться полноценный этаж. А с финансовой точки зрения такая постройка будет гораздо выгоднее, чем возведение дополнительного этажа.

Требования

По сути, подкрышное пространство – это чердак, который можно превратить в полноценное жилое помещение. Возведение и обустройство ломаной крыши – это нелегкий процесс. Для этого необходимо утеплить и защитить от влаги всю конструкцию. А при соблюдении всех правил и норм строительства дополнительная жилая комната под крышей позволит уменьшить теплопотери дома.

Основные требования, которые должна удовлетворять ломаная крыша, являются следующими:

  • высота потолка в помещении должна превышать 2,2 метра, в противном случае находиться в небольшом сжатом помещении будет некомфортно;
  • необходимо разработать систему вентиляции для того, чтобы защитить помещение от образования конденсата;
  • все кровельные элементы конструкции должны иметь небольшой вес, чтобы не оказывать большую нагрузку на перекрытия и фундамент каркасного дома;
  • в целях соблюдения правил пожарной безопасности все деревянные элементы крыши должны быть обработаны антипиренами;
  • кровельные конструкции должны иметь отличную изоляцию;
  • серьезные требования выдвигаются мансардным окнам. Они должны иметь жесткую и надежную конструкцию, чтобы во время дождя вода не поступала в дом. Кроме того, следует заранее предусмотреть конструкцию мансардных окон, чтобы мытье стекол не вызывало больших трудностей;
  • конструкция крыши должна отвечать инженерным расчетам нагрузок, поэтому эту задачу стоит доверить профессионалам. Все остальные работы можно выполнить своими руками;
  • основные отличия в конструкции ломаной крыши связаны не только с используемыми материалами, но и с геометрическими параметрами.

Особенности кровли

Ломаная крыша мало чем отличается от классической двускатной конструкции. Разница заключается лишь в том, что скат делится на две части: верхнюю и нижнюю. Такой способ обустройства крыши подходит как для загородных коттеджей, так и для дачных домиков.

Ломаная крыша имеет свои особенности, такие как:

  • возможность возведения крыши на старой постройке;
  • позволяет без особых финансовых и трудовых затрат возвести дополнительный этаж;
  • рациональное использование пространства под крышей и увеличение полезной площади дома;
  • даже при комнатных размерах частного дома мансардный этаж с ломаной крышей получается вместительным и просторным, поскольку новое помещение будет немного меньше площади самого сооружения;
  • придает более привлекательный внешний вид дому;
  • в некоторых случаях существует возможность возвести двухуровневую мансарду;
  • сокращение тепловых потерь первого этажа, что позволяет уменьшить расходы на отоплении;
  • стены и потолок на мансардном этаже могут иметь скошенную форму, поэтому для обустройства интерьера придется приложить немало усилий;
  • высокая стоимость мансардных окон.

Дополнительное пространство можно использовать сезонно или в течение всего года. В данном случае каждый владелец дома выбирает наиболее подходящий вариант. Под крышей может быть оборудовано полноценное жилое пространство с высоким потолком, а также помещение может использоваться в различных целях.

  • Полноценная жилая комната. Здесь может расположиться гостиная, детская, спальня или кабинет. Необходимо провести на второй этаж отопление, если помещение будет использовать в течение всего года. И обязательно следует предусмотреть шумоизоляцию, потому что во время осадков звук дождя будет отчетливо слышен через кровлю. А также пространство дополнительно утепляется со всех сторон и покрывается надежной изоляцией.
  • Кухня-столовая. Для этого варианта дополнительно необходимо будет провести на второй этаж все необходимые коммуникации, в том числе электричество, отопление, водопровод и канализацию.
  • Летняя веранда или комната отдыха – это отличный вариант для обустройства большого дома. На втором этаже можно будет расслабиться и отдохнуть в тишине. В таком случае основное требование к конструкции – крыша должны быть надежно защищена от ветра и осадков. Помещение может быть с утеплением или без него.
  • Гардеробная или помещение хозяйственного назначения. Это дополнительное пространство можно также использовать для хранения различных вещей.

Устройство: элементы

Все работы по возведению крыши необходимо начинать с составление проекта и расчета. Эту работу можно доверить профессионалам или выполнить самостоятельно, если вы обладаете хотя бы минимальным опытом в строительной сфере. Для составления проекта лучше воспользоваться специальными компьютерными программами. На чертеже стоит указать все необходимые элементы кровли.

Конструкция ломаной крыши состоит из множества частей. И чем геометрия постройки сложнее и массивнее, тем больше элементов должно быть.

Устройство ломаной крыши включает в себя следующие элементы:

  • вертикальные стойки нижним концом упираются в балки перекрытий, а верхним – подпирают нижние стропила. Они также являются каркасом внутренних стен на дополнительном этаже;
  • затяжки – это горизонтальные балки для висячих стропил и бабки. Они связывают между собой висячие стропильные пары и снимают нагрузку;
  • подкосы – это подпорные диагональные балки, необходимые для снижения нагрузки стропильных ног;
  • верхние и нижние стропила – это ребра жесткости, которые выполняют главную функцию всей конструкции;
  • мауэрлат – это скрепленные деревянные балки, отвечающие за соединение конструкции со стенами дома;
  • коньковый прогон – это место встречи пары верхних стропил;
  • бабки – это вертикальное крепление висячих стропил и затяжки, необходимы для того, чтобы уменьшить нагрузку на элементы и минимизировать прогиб;
  • схватки – это горизонтальные распорки необходимые для того, чтобы уменьшить нагрузку на стропильную систему, которая обусловлена не только собственной массой, но и осадками, такими как снег;
  • обрешетка – это каркас для крепления кровельного материала и изоляции. Она изготавливается в сплошном или решетчатом типе;
  • пароизоляция – это первый слой, для которого отлично подходит парозащитная мембрана. Пароизоляционная пленка укладывается по кровельной конструкции с нахлестом, чтобы влага не попадала в утеплитель;
  • теплоизоляция является необходимым элементом устройства крыши, поскольку чердачное помещение охлаждается быстрее по сравнению с нижними этажами. В качестве утеплителя специалисты рекомендуют использовать каменные базальтовые плиты. Они укладываются между стропильными элементами. Слой утеплителя должен составлять не менее 20 см;
  • гидроизоляция укладывается поверх стропил одним слоем внахлест, для этого отлично подходит мембранный материал;
  • кровля укладывается поверх влагоизоляции. Особенности монтажа зависят от выбора материала. Как правило, выполнение работ начинается с нижнего яруса;
  • заключительными штрихами после монтажа кровли остаются установка водоотливов и декоративная отделка.

Таким образом, конструкция крыши напоминает слоеный пирог:

  • кровельное покрытие;
  • гидроизоляция;
  • контробрешетка;
  • обрешетка;
  • теплоизоляция;
  • начальная обрешетка;
  • карниз;
  • пароизоляция;
  • стропильная система.

Стропильные системы

Ломаная крыша позволяет без возведения пристройки с минимальными затратами средств и труда расширить полезную площадь дома. Дополнительное пространство можно использовать для отрытой летней веранды или зимнего сада. Помимо этого, небольшая постройка улучшает внешний вид дома и защищает от холода первый этаж.

Стропильная система ломаной крыши отличается от прочих наличием изломов на скатах.

В конструкции ломаной крыши используются довольно габаритные строительные системы. И лучше всего для нее подходит древесина. Установка стропильной системы производится на этапе возведения стен дома или в процессе эксплуатации. Но при этом всю систему можно собрать без использования крупноподъемной техники, придерживаясь лишь модульной методике.

Особенности стропильной системы ломаной крыши являются следующими:

  • визуально конструкцию крыши можно поделить на две части: верхнюю и нижнюю. Нижняя часть устанавливается при помощи наслонных стропильных ног. А устройство верхних стропил ориентируется в первую очередь на удобство для владельца дома. Угол наклона нижних и верхних стропил должен быть 60–70° для нижнего яруса и 15–30° – для верхнего;
  • в отличие от классической двускатной крыши в данной конструкции имеются специальные ребра жесткости, которые исполняют роль стен на мансарде;
  • между стропилами и затяжкой монтируется бабка, которая необходима для придания дополнительной жесткости затяжки и опоры;
  • схема установки двух сопряженных скатов под разными углами зависит от размеров и формы постройки;
  • конструкция крыши может быть дополнена эркерами – небольшими выступами для окон. В таком случае требуется усиление стропильной системы;
  • поскольку стропила ломаной крыши имеют большую длину, то необходимо увеличить надежность конструкции дополнительными элементами – подкосами и затяжками;
  • дом с ломаной крышей хорошо смотрится в дополнении с балконом или пристройкой в виде летней веранды, но в таком случае необходимо усовершенствовать стропильную систему дополнительными выносными опорами.

Строительство мансардного этажа с ломаной крышей обойдется значительно дороже классической двускатной конструкции. И при этом понадобится вникнуть в трудоемкий процесс строительства.

Виды

Существует несколько вариантов ломаных крыш.

  • Односкатная ломаная крыша имеет только одну наклонную плоскость. И, несмотря на простую конструкцию, она является нестандартным вариантом. Такую крышу можно возвести без помощи специалистов своими руками. Но конструкция должна иметь хороший уклон для естественного отвода осадков. Дополнительное пространство под крышей в таком доме можно использовать в качестве зимнего сада, зоны отдыха, спортивного зала или полноценной жилой комнаты.
  • Двускатная ломаная крыша имеет два ската, направленные в противоположные стороны. Такая конструкция считается наиболее прочной и устойчивой к сильным порывам ветра и осадкам. Она позволяет получить дополнительное пространство большой площади. Такая конструкция крыши наиболее выигрышно смотрится на домах прямоугольной формы.
  • Трехскатная ломаная крыша по внешнему виду больше напоминает терем. Такая конструкция придает дому оригинальную и неповторимую привлекательность. Поскольку устройство крыши не имеет дополнительной капитальной стены, вся конструкция имеет небольшой вес.
  • Четырехскатная ломаная крыша имеет самую сложную конструкцию с ломанными профилями по всем 4 сторонам дома. Такая крыша значительно расширяет пространство под крышей и позволяет обустроить просторный и удобный этаж. При этом конструкция обладает самым легким весом и не нагружает перекрытия и фундамент.
  • Вальмовая крыша имеет дополнительные элементы конструкции, которые не только расширяют пространство, но и повышают стоимость постройки.

Специалисты выделяют три вида конструкционных особенностей ломаной крыши, такие как:

  • опора нижних стропил устанавливается на мауэрлат. В таком случае балки перекрытия чердачного помещения не доходят до стен нижнего этажа;
  • нижние стропила выходят за пределы внешней стены нижнего этажа. Такая конструкция позволяет увеличить пространство под крышей. И чем больше вынос крыши за пределы конструкции дома, тем больше помещение мансарды;
  • используются только наслонные стропила. В данной конструкции нет висячих стропил, опорой для верхнего ската являются затяжки.

Варианты проектов

Конструкция крыши позволяет изменить внутреннее пространство мансарды. И перед тем как приступать к строительству, необходимо изучить немало удачных проектов домов с ломаной крышей.

Кроме того, выбор проекта позволит определиться с размером бруса и количеством строительных материалов.

Внутреннее пространство можно организовать не только функционально, но и привлекательно.

  • Пространство под крышей может быть продолжением первого или второго этажа. В таком случае необходимо дополнительно усилить стропильную систему и опорные конструкции.
  • Мансарда с ломаной крышей может иметь отдельный вход с улицы. Такой проект предусматривает отдельную лестницу с боковой стороны дома.
  • Внутренние стены можно оставить наклонными или скрыть скаты кровли перегородками. В первом случае необходимо продумать как функционально и стильно использовать периферийные зоны.
  • То же самое касается стропильной системы на потолке – опоры можно скрыть гипсокартоном или оставить в качестве декоративного элемента.

Ломаная крыша отлично подходит для построек со сложной архитектурой. Один из способов оживить конструкцию крыши заключается в размещении скатов на разных уровнях. Таким образом, можно придать дому асимметричный вид.

За счет частичного смещения оси удается значительно расширить подкрышное пространство и улучшить геометрию помещения. А также можно разделить конструкцию на несколько сегментов с разным углом наклона. Такой прием особенно выигрышно смотрится при обустройстве пристроек и для придания завершенного вида дому с крыльцом.

Выбор материала

Традиционно считалось, что для возведения крыши необходимо выбирать аналогичные материалы, что и для дома. Но на сегодняшний день строители предлагают современные решения.

  • Для возведения мансарды лучше всего подходят хвойные породы деревьев. Они отличаются большей прочностью и надежностью, что позволяет выдержать нагрузку. Поверхность материала не должна иметь сучков, трещин, сколов и следов повреждений.
  • От металлических и железобетонных элементов лучше отказаться, чтобы уменьшить нагрузку на перекрытия и фундамент. Чем меньше вес крови, тем надежнее конструкция.
  • Все строительные материалы должны иметь подходящий уровень влажности. Для древесины оптимальным уровнем считается 18–22%.
  • Помимо древесины, понадобятся металлические крепежные элементы для соединения стропил, изоляционных и кровельных материалов.

Для строительства ломаной крыши следует использовать следующие материалы:

  • брус с сечением 90х140 или 140х140 мм для мауэрлата;
  • подстропильные балки;
  • балки для усиления потолка;
  • доски для напольного покрытия;
  • стойки для внутренних стен помещения;
  • конек для крыши и стойки;
  • доска необрезная для кровли для теплоизоляции и обрешетки;
  • стропила для скатов 40х100 мм;
  • материалы для гидроизоляции, пароизоляции и теплоизоляции кровли;
  • кровельные материалы;
  • отделочные материалы для стен и потолка;
  • крепежные элементы: металлические скобы, уголки, болты, гвоздки и саморезы.

Как рассчитать?

Чтобы в процессе работы не столкнуться с нехваткой строительных материалов, необходимо предварительно провести детальные расчеты. Для этого понадобятся чертежи дома и крыши, калькулятор и рулетка. Для расчета кровельного материала, исходя из плана, определяется общая площадь каждого ската, а затем все данные суммируются. Полученный результат делится на площадь кровельного листа и прибавляется 10–15% для запаса и форс-мажорных ситуаций.

При расчетах необходимо также учитывать наличие карнизов с коньками. Вычислив общую площадь крыши, можно определить не только количество строительных материалов, но и рассчитать нагрузку всей конструкции.

Для того, чтобы определить нагрузку на несущие конструкции постройки необходимо учитывать следующие моменты:

  • вес материалов кровли;
  • примерную массу снега;
  • массу элементов обрешетки;
  • нагрузку изоляционных материалов на стропила;
  • размеры крыши;
  • углы установки скатов;
  • шаг установки элементов стропильной системы и кровельной обрешетки;
  • дополнительные нагрузки: вес людей, нагрузку от стеклопакетов, вентиляции и других дополнений.

После этого производится расчет несущей способности по формулам. А также можно воспользоваться специальными программами. При этом необходимо будет учитывать снеговую и ветровую нагрузки, характерные для конкретного региона.

Новичкам в строительстве лучше эту работу доверить профессионалам. Поскольку от расчета зависит выбор и количество строительных материалов.

Защита древесины

Дерево восприимчиво ко многим воздействиям, поэтому для надежности перед монтажом все строительные элементы из дерева необходимо обработать защитными средствами. В арсенале современных производителей есть такие составы, как:

  • антипирены – необходимы для защиты от пожара;
  • антисептические средства;
  • пропитки от гниения.

Разумнее приобрести готовые смеси для обработки. Все защитные препараты необходимо наносить на улице или в хорошо проветриваемом помещении. Для нанесения можно использовать широкую кисть или распылитель. Все защитные средства наносятся в несколько слоев. Но самым надежным способом обработки древесины является полное погружение материала в раствор. В таком случае понадобится подготовить объемный резервуар и большое количество защитного средства. Такой способ обработки обеспечивает качественное проникновение защитных средств внутрь древесины.

Любые препараты, в состав которых входит биодид, опасны для здоровья человека. Поэтому во время обработки древесины необходимо надеть защитную маску, очки и перчатки. После нанесения защитной пропитки поверхность должна полностью высохнуть.

Все стыки деревянных элементов после соединения необходимо также обработать защитными средствами. А в процессе эксплуатации дома основные элементы несущей конструкции необходимо также периодически обрабатывать.

Этапы возведения

Закончив все расчеты и подготовительные этапы можно переходить к строительству. Несмотря на всю сложность конструкции ломаной крыши ее можно возвести своими руками. Для начала необходимо определиться с размерами и схемой крыши, а потом придерживаться пошаговой инструкции.

  • Первый этап строительства заключается в установке мауэрлата, к которому впоследствии крепятся концы стропил. Деревянный брус укладывается по всему периметру стен.
  • Если нижний этаж построен не из дерева, то в стенах необходимо сделать отверстия для анкеров на расстоянии 2 метра и установить крепеж. Далее, на поверхность укладывается гидроизоляционный слой и деревянный брус с отверстиями для крепежа. Затем, можно переходить к установке мауэрлата, который плотно притягивается к анкерам.
  • Следующим шагом идет установка балок перекрытия. Они будут служить потолком для первого этажа и опорой для вертикальных стоек второго этажа. В первую очередь балки монтируются с двух сторон на торцевых сторонах здания, затем между ними натягивается бечевка для указания плотности. Необходимо строго соблюдать горизонтальный уровень для качественной основы кровли. Затем, размещаются промежуточные балки. Края балок промазываются мастикой.
  • Установка стоек производится по тому же принципу. Сначала монтируются стойки по двум сторонам постройки, а затем устанавливаются промежуточные элементы. Между стойками необходимо оставлять расстояние не более 2 метров. Для фиксации стоек можно использовать временные распорки. Высота стоек должна быть на 10 см выше желаемой высоты потолка.
  • Затем, между промежуточными стойками устанавливаются прогоны и недостающие стойки. Таким образом, мансарда получает очертания каркаса внутренних стен.
  • При помощи металлических крепежных уголков к прогонам крепятся поперечные балки. Сверху все затяжки скрепляются доской – это необходимо для придания конструкции большей жесткости.
  • После этого устанавливаются стропила. Для этого на расстоянии около 1–1,2 метра на мауэрлате размечаются точки монтажа. В первую очередь устанавливаются боковые стропила, а затем промежуточные. При необходимости наслонные стропила можно подпереть подкосами.
  • После этого можно переходить к верхним стропилам. Для начала две доски устанавливаются и соединяются между собой с боковой части дома. Крепление фиксируется с затяжками. Если длина мансарды не превышает 10 метров, для придания конструкции большей жесткости необходимо использовать подкосы. В ином случае необходимо выполнить продольное соединение коньковой балкой. Далее, устанавливаются остальные пары стропил.
  • Затем, нашиваются подвески, которые необходимы для того, чтобы затяжки были надежно зафиксированы без временных подпорок. После этого устанавливаются каркас фронтона и фасадные составляющие: окна, двери, балкон.
  • Заключительный этап возведения заключается в обшивке фронтов и крепления обрешетки. Шаг обрешетки выбирается индивидуально, исходя из выбранного кровельного материала.

Оформление

Все работы по оформлению относятся к разряду второстепенных, но остаются не менее важными. Они включают в себя обустройство карнизов, утепление кровли, обшивку фронтов и установку труб для водостока.

Любой кровельный материал монтируется только после изоляционных материалов. Первым слоем укладывается пароизоляционная пленка, затем утеплитель, в качестве которого необходимо использовать безопасные негорючие материалы: прессованную минеральную вату, пенопласт, пеноизол и другие изоляционные материалы. После этого укладывается гидроизоляция.

После того как монтаж каркаса и изоляции ломаной крыши завершен, можно переходить к кровельным работам. Это важный и сложный этап, для которого понадобится участие минимум троих человек.

Подходящие материалы для кровли ломаной крыши являются следующие:

  • шифер;
  • металлочерепица;
  • керамическая черепица;
  • дерево;
  • рулонные битумные материалы;
  • профнастил;
  • ондулин.

Если в планах использовать мансарду в качестве жилой зоны, то не стоит выбирать для кровли медную черепицу и железо, поскольку под действием прямых солнечных лучей крыша и пространство под ней будет быстро нагреваться. Популярными материалами для кровли до сих пор остаются шифер и панели металлочерепицы. Современные производители предлагают также новый материал ондулин, который является устойчивым к температурным перепадам и воздействию прямых солнечных лучей.

Водоотливы – это необходимые элементы кровли. Они применяются для того, чтобы воды с крыши не разрушала фундамент и стены дома. Для водоотлива подходит пластик, оцинкованная сталь и цветные металлы.

Главное, чтобы выбранный материал был устойчив к воздействию коррозии и ржавчины. И не менее важно, чтобы водоотвод отличался низким уровнем шума.

Мансардные окна необходимы не только для освещения, но и для естественной вентиляции. К окнам предъявляются особые требования. Они должны обладать отличным уровнем гидроизоляции. А также стоит обратить внимание на механизм открывания окон, ведь в процессе эксплуатации стекла должно быть удобно чистить от грязи и разводов. А также можно на наклонных скатах установить большие окна в виде чердачных выходов. Такая конструкция будет наиболее выигрышна с точки зрения функциональности и стиля.

Еще один оригинальный способ расположения окон на скатной части называется «кукушка». В данном случае конструкция крыши дополняется выступом с собственной стропильной системой, что дает возможность установить оконную раму вертикально и защитить стекла от осадков козырьком. Балконы стоит размещать на вертикальном фронтоне – таким способом выполнить работы гораздо проще. Но также можно разместить балкон и на скатной части крыши, в таком случае потребуется пересмотреть конструкцию крыши и усилить несущие элементы.

Готовая конструкция ломаной крыши ничем не отличается от аналогичных построек и ее технология строительства не очень сложная. Но чтобы конструкция была выполнена правильно и качественно, необходимо соблюдать все правила, нормы и рекомендации строителей. И при этом можно не прибегать к услугам дорогостоящих специалистов.

Еще больше об особенностях устройства ломаной крыши смотрите в следующем видео.

Дом с ломаной крышей + фото

Любой хозяин хочет, чтобы его дом был не только красивым, но и вместительным. Но это не всегда можно воплотить в жизнь при ограниченной площади строительства и даже строительством двухэтажных домов. Решается такая проблема постройкой дома с мансардой, а крыша в ломаном стиле поможет повысить потолки в мансардном помещении и сделать его полноценной комнатой. Естественно, чем больше размер дома, тем больше по площади мансардное помещение. Так дома 9х7 или 9х8 м будут иметь наибольшую площадь этого помещения. Помимо этого, конструкция ломаной кровли очень заманчиво и оригинально смотрится снаружи дома, особенно, если выполнена из качественных и красивых кровельных материалов.



Преимущества возведения ломаной крыши

Конструкция такой формы незаменима при решении сделать мансардное помещение жилым, так как способна повысить потолки до обычного уровня.

В отношении сложности возведения ломаной кровли, мнения профессионалов расходятся: кто-то говорит, что такие дома уже с этапа проектирования вызывают сложность при постройке, для других – они намного проще, но только в случае правильной инженерной и строительной работы.

Выстроив вместо двускатной ломаную крышу, можно получить следующие выгоды от ее наличия:

  • Появление в доме дополнительного жилого этажа и более удачная планировка дома;
  • Почти полное отсутствие снеговой нагрузки во время зимнего периода;
  • Возможность создать уникальный дизайн-проект, который будет включать террасу или балкон на мансардном этаже.
  • Монтировать такую крышу нужно этапами, некоторые работы, что очень удобно, проводятся на земле.
  • Можно использовать практически любые кровельные материалы для покрытия крыши.
  • Возведение ломаной крыши займет не на много больше времени, чем строительство обычной, но масса преимуществ, которые выявятся в итоге способны перевесить затраты времени.

Нюансы ломаной крыши и подходящие материалы

Каждый проект любого дома полностью индивидуален и зависит от требуемых размеров и желания заказчика, здания с ломаной крышей – не исключение. Ломаная крыша может быть на доме 8х8, 9х8, 6х6 м и находящихся между ними размеров. Но, есть несколько универсальных советов, которым лучше следовать при возведении:

  • Постройка не должна быть в ширину более чем 6 метров.
  • Изломы кровли должны образовывать углы в 30 и 60 градусов
  • Потолок на мансарде можно поднять до 2,5 метров, а, если сделать излом выше, то 3,1 м.

Важно! Если ширина дома будет меньше показателя в 6 метров, то помещение мансарды не будет использовано эффективно, а если больше 9 метров, то могут возникнуть сложности с возведением стропил.

Иногда при проектировании ломаной кровли возникает такая ситуация, что стены получаются не ровно прямоугольными. Но, когда дело доходит до строительства стропил, здесь важно выдержать именно прямоугольную форму. Если это получиться сделать, то в дальнейшем не возникнет проблем с возведением скатов крыши.

Так как ломаная крыша выполняется пошагово, то есть поэтапно устраиваются все модули, то ее можно возвести без прибегания к услугам тяжелой строительной техники. Обязательно при монтаже крыши ломаного типа нужно придерживаться создания массивных стропил и качественного монтажа самой кровли с применением только лучших строительных материалов.

Особое внимание следует уделить материалу, из которого изготавливаются стропила. Они в большинстве своем монтируются из бруса, причем лучше использовать хвойные породы древесины. Обязательно материал должен соответствовать следующим условиям:

  • Влажность его не должна быть больше 22 %;
  • Не должно быть множества сучков на поверхности;
  • Обязательно должны отсутствовать синие пятна и повреждения жучками-паразитами.

Важно! От того, насколько правильно будет подобран материал, зависит долговечность и надежность будущей конструкции крыши.

Также очень важно обработать материал перед строительством с помощью антисептического раствора, который защитит древесину от распространения гниения и вредного грибка на ее поверхности. Мало того, такая обработка должна проводится периодически даже во время эксплуатации крыши.

Не менее важна обработка антипиренами – веществами противопожарного свойства. Все работы по обработке производятся только на улице и в перчатках, а также в респираторе. Наносить средства нужно двойным слоем, чтобы обеспечить максимальную защиту.

Помимо бруса для стропил, монтаж ломаной крыши потребует наличия обрезной доски для обустройства обрешетки, фанеры, для того, чтобы соединить стропила, крепежных материалов, в виде скоб, саморезов, шпилек, кронштейнов и прочих элементов, утепляющих и гидроизоляционных материалов, материалов для покрытия кровли. Для качественной и простой работы нужны будут специальные инструменты столярного и плотницкого вида.

Основные этапы монтажа

Для того чтобы ломаная крыша не только была качественно сделана, но и радовала глаз своей красотой, нужно выполнять работы по определенному алгоритму:

  1. Проектирование стропильной системы и монтажные работы по ее устройству. На этом этапе нужно обязательно пользоваться планом дома, на котором и должен быть нанесен проект создания стропил. С помощью специального шаблона, нужно изготовить заранее из подготовленного материала все детали будущих стропил. После этого производится установка мауэрлата и двух систем стропил. Завершает работы возведение конькового бруса, который соединит все это воедино.
  2. Работы по тепло и гидроизоляции кровли. На этом этапе обязательно нужно придерживаться всех правил возведения кровли и использовать только качественные материалы. От правильности создания так называемого, «кровельного пирога», будет зависеть микроклимат в мансардном помещении и теплопотери дома.
  3. Работы по организации обрешетки под кровельный материал. Этот шаг выполняется строго по рекомендациям, которые даны производителем выбранного кровельного материала, так как только он может дать те характеристики, которые подходят под тот или иной материал.
  4. Монтаж кровельного материала. Он также производится по-разному, в зависимости от того типа материала, который используется для покрытия крыши.

Заключение

Создание ломаной крыше помогает увеличить полезное пространство дома, но это очень сложный процесс, который должны производить только профессионалы. Есть масса оригинальных проектов домов с ломаной крышей, среди которых можно выбрать любой понравившийся и воплотить мечты в реальность.

Красивая и современная отделка мансарды с ломаной крышей + фото примеров работ


Каждый хозяин мечтает о том, чтобы его жилье отличалось оригинальностью.

Последнее время это желание пытаются воплотить при помощи мансард. Так называют жилое помещение, оборудованное на верхнем этаже дома.

Что это дает? Главное – дополнительные квадратные метры.

А еще возможность оборудовать современный, стильный, романтический уголок, который особенно порадует вас, если будет сделан собственными руками.

Действительно, соорудить комнату на чердаке может любой, кто более или менее обладает строительными навыками. Мы же этой статьей постараемся вам помочь.

Подробнее о постройке мансардной крыши вы можете прочитать здесь.

Какой должна быть мансарда

Чтобы получилась идеальная мансарда, ее проект лучше подготовить еще на стадии строительства дома. Планирование жилого помещения влияет на постановку несущих элементов крыши. Когда приходится обустраивать комнату в уже построенных частных домах, возникают трудности с прокладкой теплоизоляции, расположением лестницы, заказом дверей и окон. Для деревянных элементов требуется защитная обработка.

Чаще всего мансарды планируют под крышами:

  • ломаными двускатными;
  • двускатными.

Двускатная крыша часто встречается на фото частных домов, возведенных в традиционном стиле. Такая кровля представляет собой два пересекающихся прямоугольника. У нее несложная конструкция, вместе с тем проект смотрится аккуратно и мило.

Важно! Оптимальный вариант для мансарды – двускатная ломаная крыша с наклонными стропилами, такая конструкция оставляет максимум полезного пространства.

Для изготовления стропил используют хвойные породы деревьев. Материал тщательно ошкуривают и просушивают. Влажность не должна превышать 18%. В противном случае стропила со временем могут деформироваться, что приведет к перекосу всей постройки.

Мансардные окна

Для оборудования естественного освещения в мансардном помещении необходимо устанавливать окна.

Их можно располагать в самой кровле, на фронтонах или оборудовать в специальных скворечниках. Количество, форма и место расположения окон зависит от конструкции крыши и от предпочтения.

Материал изготовления профиля для окон может быть различным: дерево, ПВХ, алюминий.

Профиль окон выбирается исходя из предпочтений, но стоит иметь ввиду, что для бань окна с деревянным профилем лучше не применять.

В остальных случаях подходят окна с любым профилем.

Мансардные окна различаются по типу конструкции:

  • Классические. Окна стандартной прямоугольной или квадратной формы, имеющих раму и подвижную или глухую створку;
  • Балконные. Представляют собой двойную форму окна, при которой нижняя глухая часть — парапет балкона, верхняя — открывается наружу;
  • Карнизные. Устанавливаются при наличии высокого пристенка. Дополнительный вертикальный элемент устанавливается под открывающейся створкой;
  • Наклонные. Двойная конструкция с одной глухой створкой (нижней), другой — подвижной;
  • Надставные. Могут быть полукруглой формы, треугольной. Встраиваются в крышу, несут также декоративную функцию;
  • Туннель для света. Выход света проходит через светоотражающий тоннель, который расположен в чердачной части над мансардой.

Кроме формы окон, их можно классифицировать по типу открывания:

  • С центральной осью для поворота;
  • С боковым типом открывания в виде люка;
  • С нижнем расположением оси поворота при которой открывание происходит наружу;
  • С приподнятым расположением оси.

Учитывая то, что мансардные окна могут иметь труднодоступное расположение, производители изобрели электронное регулирование: окна можно открывать и закрывать при помощи дистанционного управления пультом.

Мансардное окно с балконом

Виды крыш домов под обустройство мансарды

В зависимости от вида кровли частных домов площадь мансарды будет меняться. Также ее конструкция скажется на общей стоимости строительства. Далее перечислены наиболее распространенные виды крыш, их преимущества и недостатки.

Односкатные

Односкатные крыши – доступны по цене и просты в установке. При этом кровельное полотно опирается на несущие стены, отличающиеся по высоте.

Односкатные крыши редко применяют в жилищном строительстве. Чаще такие виды применяют при обустройстве гаражей и подсобных помещений, а не частных домов. Пространство под ними крайне неудобно использовать для оформления мансарды.

Двускатные

Двускатные крыши очень распространены, такой проект можно назвать классическим. Такая кровля состоит из двух частей, которые в месте пересечения соединяются коньком из металла. При этом размер полотен и угол, под которым они зафиксированы, может отличаться.

Двускатные крыши считаются самыми функциональными. Пространство под ними удобно использовать для обустройства мансарды.

Вальмовые

Вальмовые крыши представляют собой усложненную конструкцию двускатных. Вместо внешних стенок, называемых фронтонами, у них обустроены треугольные скаты (вальмы). Как показывают проекты, часто на них располагают окна.

Вальмовые крыши очень интересно смотрятся на фото. Ввиду сложной конструкции их проектирование и возведение стоит доверить специалистам. Эти виды кровли лучше противостоят сильным ветрам и осадкам. В частных домах и коттеджах чаще всего обустраивают именно вальмовые крыши. Под ними остается достаточно много пространства для мансарды.

Внимание! Еще один вариант крыши с вальмами – шатровая. Она проектируется из треугольных скатов, которых может быть 4 или больше. Они держатся металлическими коньками, на самом верху в центре сходятся.

Ломаная

Ломаная крыша – по сути, та же двускатная, но полотна кровли имеют излом. На фото можно увидеть проекты с окнами на фронтонах.

Преимущества ломаной крыши в том, что обтекаемая форма делает ее устойчивой к порывам ветра. Также под ней остается достаточно пространства для обустройства жилой комнаты.

Комбинированные

Конструкция комбинированных крыш может включать в себя элементы сразу нескольких разновидностей. Это наиболее затратный тип кровли, который требует тщательного проектирования и использования качественных материалов. В противном случае многочисленные стыки становятся причиной протечек. За счет сложной формы крыша не так устойчива к сильному ветру.

Комбинированные кровли подходят для устройства балконов и мансард. Они выглядят на фото очень оригинально, но требуют немалых затрат на проект и строительство.

Как сделать расчет кровли

Для того, чтобы сделать расчет количества кровельного материала, утеплителя, гидро- и пароизоляционной пленки следует прежде всего определить площадь будущей кровли. Особенно сложно выполнить необходимые расчеты в том случае, если кровля ломаная и имеет сложную конфигурацию. При этом рисуется схема мансардной крыши и разбивается на простые геометрические фигуры. Далее вычисляется площадь каждой фигуры. Полученные результаты складываются.

Площадь треугольника вычисляется по формуле S=(bxh)/2, где b – длина основания треугольника, h – его высота. Формула расчета площади трапеции – S=((a+b)/2)xh, где a и b – основания трапеции, h – ее высота. Формула круга – S= пxr2, где r – радиус круга. Число п=3,14

Мансардная крыша. Чертежи позволяют без проблем рассчитать площадь кровли

Как рассчитать угол наклона скатов крыши частного дома? Для этого необходимо учитывать следующие факторы:

  1. Используемый кровельный материал. Производители всегда указывают какой минимальный и максимальный угол наклона допустим для того или иного его вида;
  2. Климатические условия. Мансардная крыша своими руками устраивается с учетом того, в каком регионе расположено здание. Чем круче угол наклона, тем большую нагрузку на кровлю будет оказывать ветер. Но при этом нагрузка от снега и льда на кровельный пирог и стропила будет меньше;
  3. Назначение постройки. Конструкция мансардной крыши в нашем случае должна разрабатываться с учетом того, что в последующем это будет жилое помещение. Поэтому рекомендуется выбирать такой угол, чтобы высота от балки перекрытия до верхней точки кровли была не менее 2,5 м с учетом толщины теплоизолятора и обшивки.

Расчет стропильной системы мансардного этажа (шаг, сечение брусьев, наличие ригелей и т.д) выполняется с учетом максимально допустимого прогиба стропил по длине. При этом должны быть соблюдены нормативы СНиП.

Проще всего в наше время выполнить расчет мансардной крыши онлайн. Для этого в интернете существуют специальные сервисы.

Какие существуют виды мансарды

Тип мансарды определяется проектом и пожеланиями жильцов. Представлены следующие основные виды: одноуровневые и двухуровневые.

Одноуровневые

На крыше легче обустроить именно одноуровневую мансарду. Она не требует длительных расчетов. Далее перечислены виды таких мансард, всего их три.

  1. Мансарда под двускатной кровлей. За счет расположения полотен крыши ничто не препятствует схождению осадков. Поэтому данный вариант мансардной крыши наиболее прост и практичен.
  2. Мансарда под ломаной крышей. Такую комнату обустроить немного сложнее, но она получается с ровными стенами и полноценным потолком. На фото такой дом выглядит оригинально.
  3. Мансарда с выносными консолями. Самый трудоемкий в исполнении вариант мансардной крыши. Однако при такой разновидности кровли на чердаке получается большая комната. Навес, который получается из-за смещения крыши, нередко используют для сооружения веранды или гаража.

Двухуровневые

Двухуровневая мансарда содержит две комнаты, расположенные, как видно из названия, на разных уровнях. Иногда выделяется как отдельный проект. Отличается присутствием опор смешанного типа.

Основные достоинства и недостатки

У любой строительной конструкции есть характерные положительные и отрицательные свойства. Знание этих особенностей поможет при выборе кровельной системы.

Достоинства

  • Сроки изготовления и монтажа. Двускатная система давно изучена, составлены подробные пошаговые инструкции по ее проектированию и строительству. Поэтому работы можно провести своими руками, за короткий промежуток времени.
  • Высокий уровень защиты внутренних помещений от снега и дождя. Все элементы кровли располагаются под определенным углом. Это делает невозможным образование на поверхности крыши снежных шапок и маленьких водяных луж.
  • Высокий уровень защиты стыков между стеной и кровлей от ветра. Концы двускатной кровли нависают над стенами, тем самым защищая стыки от продувания ветром.
  • Увеличение общего жилого пространства. Мансардные помещения подходят для создания дополнительных спален, гардеробов или игровых комнат для детей.


Наглядный пример полноценного жилого помещения в мансардной крыше

  • Стоимость. Материалы для возведения двухскатной крыши можно найти в любом строительном магазине по приемлемым ценам.
  • Эстетическая красота. Двускатная мансардная крыша выглядит привлекательно. Она украсит любое жилое строение.

Недостатки

  • В некоторых случаях для строительства может потребоваться значительное количество материалов.
  • Если необходимо переоборудовать чердачное помещение в жилое, то потребуются дополнительные строительные материалы для усиления существующей конструкции.

Преимущества устройства мансарды

Мансардная крыша имеет ряд преимуществ.

  1. Дополнительная жилая площадь. На мансарде можно сделать комнату отдыха, спальню или рабочий кабинет.
  2. Теплоизоляция. Если в доме обустроена жилая мансарда, заметно снижаются потери тепла через потолок.
  3. Позволяют уменьшить общую площадь участка земли для постройки.
  4. Можно увеличить жилую площадь уже построенного дома.
  5. Обустраивается в короткий срок.
  6. Позволяет с минимальными вложениями получить еще одну полноценную комнату.

Важно! Чтобы максимально задействовать пространство, следует подобрать малогабаритную мебель.

Какие особенности следует учитывать при выборе материалов и мебели

Мансардная крыша имеет и определенные недостатки. Далее приведены рекомендации, которые следует учитывать, выбирая стройматериал и мебель для верхней комнаты.

  1. Подобрать качественную паро- и гидроизоляцию. Учитывая расположение материалов, они должны быть легкими, чтобы не утяжелять конструкцию. Хорошие материалы позволят поддерживать в помещении комфортную влажность воздуха.
  2. Обеспечить достаточную теплоизоляцию. Это очень важно для комнаты на чердаке, чтобы предотвратить потери тепла.
  3. Если конструктивные элементы выполнены из дерева, их обрабатывают антисептиком.
  4. Для внутренней отделки помещения следует использовать легкие по весу материалы (например, гипсокартон).
  5. Нужно подбирать мебель с учетом скошенного потолка.

Требования, предъявляемые к мансардным крышам

Мансардные крыши конструктивно сложнее обычных крыш с чердаком, поэтому к ним предъявляются иные требования:

  • Необходимо обеспечить полную гидроизоляцию по всему периметру мансарды;
  • Важно позаботиться о звукоизоляции, особенно, если внешнее покрытие металлическое;
  • При проекте стропильной конструкции необходимо тщательно рассчитать нагрузку кровли с учетом природных нагрузок;
  • Обеспечить водоотводы;
  • Позаботиться об естественном освещении;
  • Свес стропильных ног не должен быть меньше полуметра;
  • Особое внимание обратить утеплению.

Перегруз конструкции может привести к деформации кровли, в худшем случае — к обрушению. Поэтому при проектировании кровли следует учесть все факторы.

Двухскатная ломаная крыша: особенности конструкции и строительства

Каждый разумный домовладелец хочет обустроить своими руками комфортное, удобное жилище, но при этом рационально распорядиться семейным бюджетом. Для этого необходимо вдумчиво подходить к выбору каждого строительного решения, оценивая эффективность, сравнивая с альтернативными вариантами. Все чаще при строительстве домов эконом-класса застройщиками используется двухскатной ломаная крыша, которая служит прекрасной защитой от непогоды, великолепно справляется с повышенной нагрузкой при выпадении снежного покрова, дает возможность обустройства просторного мансардного помещения пригодного для жилья.

Содержание статьи

Преимущества конструкции

Двухскатная ломаная крыша в отличии от традиционной треугольной своей формой напоминает не треугольник, а пятиугольник. Пятиугольную форму имеет фигура, образованная скатами кровли и карнизом. ломаной такую конструкцию принято называть из-за того, что линия скатов не прямая, а с изгибом, образующим ребро. Условно в строении можно выделить две части: первая, верхняя с более пологими скатами, составляющими 20-300, имеющая форму треугольника, а вторая — нижняя, напоминающая трапецию, боковины которой располагаются под углом 50-600. Таким образом, ломаная конструкция позволяет снегу свободно соскальзывать, не дает проникать дождевой воде внутрь чердачного помещения.

Чаще всего двухскатная ломаная крыша используется, если есть необходимость использовать мансарду в качестве жилого помещения. Ведь геометрия скатов позволяет максимально эффективно распорядиться имеющейся площадью, своими руками оборудовать высокий горизонтальный потолок, вентилируемый чердак, боковые отсеки для сезонного хранения вещей.

Опытные строители не упускают возможность монтажа мансардных окон прямо в скатах крыши. Ведь если грамотно рассчитать расположение, ломаная мансардная крыша будет естественно освещена в течении всего светового дня, а это значительно сократит расходы на электроэнергию. Кроме того, ломаная крыша отлично смотрится с просторным балконом, что немаловажно для домов с маленькой площадью.

Этапы строительства

Составление проекта, необходимые расчеты

Так как двускатная ломаная кровля считается довольно сложной, для строительства используются инженерные расчеты, которые можно произвести своими руками или при помощи специальной компьютерной программы. Расчет включает в себя определение следующих параметров:

  • Постоянная нагрузка. Определяется суммированием массы всех материалов, составляющих кровельный пирог, стропильной системы, мансардного пола. Проще говоря, это собственный вес конструкции.
  • Временная нагрузка. Этот показатель варьируется в зависимости от местности, в которой будет вестись строительство. Он зависит от толщины выпадающего снежного покрова, учитывает ветровые нагрузки.
  • Общая нагрузка. Вычисляется сложением значений постоянной и временной нагрузки. Строят чертежи, отражающие все виды воздействующих на крышу нагрузок.

Конструкция стропильной системы

Стропильная система ломаной крыши на первый взгляд довольно сложна. Кажется, что сборка под силу лишь профессиональной бригаде, однако с этой задачей могут справится своими руками три человека, имеющие базовые начальные навыки работы с деревом. Несомненным плюсом является то, что для этого не требуется ни сложная техника, ни специальный инструмент. Система стропил для обустройства пятиугольной мансардной кровли относится к комбинированному типу, она сочетает некоторое элементы от наслонной, а некоторые от висячей. Ломаная крыша, а точнее ее стропильная система, состоит:

  1. Верхние стропила наслонного типа. Они изготавливаются из ровных, прочных досок, под небольшим углом сходящихся с образованием конька. Коньковый прогон не используется, так как опираются эти стропила на стойки. Испытывают нагрузку на прогиб, на распирание.
  2. Ригели. Затяжки, связывающие верхние стропила внизу ног. Они также изготавливаются из досок толщиной 50-100 мм, они также используются в качестве каркаса для потолка мансарды. Основная задача — гасить распирающую нагрузку от стропил.
  3. Бабка. Подвеска из бруса, связывающая конек кровли с ригелем, предотвращающая провисание ригеля, если он имеет достаточно большую длину.
  4. Стойки. Вертикальные опоры, на которые наслоняются верхние стропила. Изготавливаются из бруса квадратного или прямоугольного сечения. Также стоки образуют каркас, обшив который, получают мансардные стены.
  5. Нижние висячие стропила. Изготовленные по шаблону из досок 50х150 мм или 100х150 мм, они верхушкой упираются в ригель, а нижней — в мауэрлат. Испытывают нагрузку лишь на прогиб, которая минимизируется подкосами. Крепятся по типу ползуна, не жестко.
  6. Подкосы. Угловые подпорки, уменьшающие прогиб висячих стропил. Одной стороной они упираются в стойку, другой в стропила.
  7. Мауэрлат. Толстый, прочный брус, выполняющий роль основы для кровли, предотвращающий опрокидывание ветром ее скатов. В него опираются висячие стропила. Мауэрлат крепят вдоль двух противоположных несущих стен, на шпильки с бетонной связкой. Он также равномерно распределяет вес кровли на поверхность перегородки.
  8. Балки перекрытий. Горизонтальные балки, на которые опираются стойки, а также на которых выполняется монтаж мансардного пола.

Не смотря на кажущуюся сложность, такая стропильная система достаточно просто монтируется своими руками, так как сборка ферм осуществляется на земле, на верх поднимаются уже готовые конструкции, которые нужно только закрепить.

Используемые материалы, необходимые инструменты

Все материалы, которые могут понадобится в строительстве ломаной кровли своими руками достаточно доступны по цене. Однако, требуется их относительно большое количество, поэтому такая крыша считается более дорогостоящей, чем, к примеру, простая двухскатная. Для нее требуется:

  • Брус из твердых хвойных пород для изготовления стоек, балок перекрытий, затяжек, ригелей, мауэрлата. Сечение бруса определяется путем расчета нагрузки, чаще всего пиломатериал 100х100 мм или 150х150 мм.
  • Обрезная доска 50х150 мм или 100х150 мм для стропил, подкосов. Можно использовать лишь первосортный материал, ровный, без сучков, сколов.
  • Необрезная доска для создания обрешетки.
  • Материал для обшивки фронтонов. Это может быть вагонка, блокхаус или сайдинг.
  • Утеплитель для термоизоляции фронтонов. Чаще всего для это используют минеральную вату на основе базальта толщиной 150 мм.
  • Пароизоляционная пленка, гидроизоляционная мембрана нужны для формирования кровельного пирога.
  • Кровельный материал, в качестве которого можно использовать металлочерепицу, ондулин, шинглас, шифер.
  • Крепеж.

Хотя считается, что специального инструмента для монтажа такой кровли не нужно, все хорошо, если вы располагаете качественным шуроповертом, болгаркой, дрелью. Они сделают рабочий процесс более быстрым, простым. А владельцы электрический рубанков могут с его помощью сэкономить: купить неоструганные пиломатериалы, обработать их самостоятельно. Так как кровля изготавливается большей частью из древесины, а она подвержена воздействию влаги, обязательна обработка всех ее частей антисептическим составом.

Утепление и организация освещения

Так как предполагается использование мансардного помещения как жилого, ломаную кровлю необходимо утеплить. Термоизолировать нужно не только фронтоны, но также непосредственно скаты. Термоизоляция скатов сослужи вам двойную службу: не только предотвратит уход тепла в холодное время года, но и предотвратит от чрезмерного перегрева от крыши в жаркое. Фронтоны чаще всего утепляют минеральной ватой снаружи или изнутри помещения, для скатов же обычно используют самый обычный пенопласт. Качественно выполненное утепление сэкономит хозяевам немалые средства, которые они тратили бы на отопление.

Помещение, в котором отсутствует естественное освещение, нельзя использовать для проживания. Поэтому следует предусмотреть установку окон, которые могут располагаться или на щипцовой стене, или на скате кровли.

Если выбор пал на мансардные окна, то они должны быть специальными, изготовленными с учетом места их установки: их рама должна быть усилена, предусмотрена дополнительная гидроизоляция, специальных механизм открывания, пленка, защищающая от загрязнений, пыли. Площадь окон может занимать до 1/8 общей площади кровли. Стоимость их довольно высока, поэтому если возможности таких значительных вложений нет, лучше остановится на оборудовании обычных большого размера на обоих фронтонах своими руками.

Двухскатная ломаная кровля при использовании качественных строительных материалов, при соблюдении технологии монтажа своими руками прослужит вам не один десяток лет, поэтому жалеть об этом капиталовложении вам не придется!

Видео-инструкция

Ломаная крыша своими руками: расчет и монтаж

На начальном этапе строительства, когда далеко даже до утверждения проекта, потенциальный домохозяин рассматривает множество вариантов разных по размеру, этажности, планировке в поиске наиболее рационального варианта. Проверено временем, а также опытом тысяч людей, что наиболее полно и эффективно используется пространство в домах с мансардой. Благодаря жилому мансардному помещению в домах с ломаной крышей стоимость одного квадратного метра в них в полтора-два раза ниже, чем в аналогичных по полезной площади двухэтажных жилищах.

Содержание статьи

Однако, традиционная двухскатная кровля в форме треугольника совершенно не подходит для оборудования мансарды. Так как ее достаточно крутые скаты скрадывают имеющиеся пространство, оставляя лишь узкую полосу с пригодной для комфортной жизни высотой потолка.

Поэтому чаще всего строительство мансарды означает, что дому нужна ломаная крыша. Конструкция эта технически сложнее, чем у обычной двухскатной, поэтому очень важно разобраться в устройстве ее стропильной системы, особенностях монтажа, если вы планируете выполнить его самостоятельно.

Базовые элементы конструкции

Ломаная крыша, напоминающая по форме пятиугольник с верхней точкой на коньке, визуально разделяется на верхнюю и нижнюю часть. В верхней части уклон скатов более пологий, он составляет не более 20-300, а в нижней — более крутой, в пределах 50-60 градусов. Для ее сборки используется смешанная стропильная система, состоящая из висячих и наслонных стропильных ног.

Чтобы сформировать необходимую геометрию скатов, придать конструкции жесткость, используется большое количество элементов, в виду чего ломаная крыша имеет внушительный вес. Основными составными частями кровли являются стропила, мауэрлат, балки перекрытий, а дополнительными — стойки, бабка, подкосы, затяжки. Все они выполняются из твердой древесины хвойных пород, предварительно обработанной антипиреном, антисептиком.

  • Мауэрлатом называют квадратный брус, закладываемый в основании кровли для распределения ее веса равномерно по несущим стенам, а также защищающий стропила от опрокидывания.
  • Стропила. Стропильные ноги, изготавливаемые из ровных, надежных досок формируют скат, сходясь в коньке. В ломаной крыше верхние стропила являются наслонными, так как они имеют дополнительную опору на стойки. А нижние — висячие, потому что как бы провисают между балками перекрытий и затяжкой. Расстояние между стропилами выбирают в диапазоне 60-120 см, в зависимости от веса кровельного материала или ширины утеплителя.
  • Затяжка. Также называемая ригелем, горизонтальная балка, связывающая верхние стропила для снижения их распирания. Также она служит каркасом для создания мансардного потолка.
  • Стойки. Вертикальные опоры, изготовленные из бруса, передающие нагрузку от наслонных стропил к несущим стенам через затяжку. После того, как их обошьют фанерой, они станут стенами мансарды, так что длина стоек определяется желаемой высотой потолка. Хоть для устройства жилого помещения достаточно 1,5-1,7 м, максимально комфортным считается потолок 2-2,5 м, который вполне может быть обеспечен ломаной мансардной крыши.
  • Бабка. Вертикальная подвеска, которая связывает конек с затяжкой, компенсируя ее прогиб.
  • Подкосы. Также известные как подстропильные ноги, угловые опоры, предотвращающие прогиб висячих стропил.

Правила установки мауэрлата

Перед тем как сделать ломаную крышу, нужно согласно строительным нормам заложить мауэрлат. Чем больше площадь кровли, чем больше ее вес, тем толще должен быть брус. Если для небольших строений вполне достаточно материала сечением 100х100 мм, то для домов большого метража используется брус 200х200 мм.

Перед установкой проводится гидроизоляция места крепления, для этого укладывается сложенный вдвое рубероид или несколько слоев пленки. Способ монтажа мауэрлата зависит от материала, из которого строится дом. Чаще всего его устанавливают на блочную бетонную стяжку с использованием металлических шпилек.

Чтобы прочность мауэрлата ломаной крыши не потерялась, в нем нужно делать как можно меньше отверстий. А расположение шпилек следует рассчитать таким образом, чтобы они не находились между стропильными ногами, а не под ними. В противном случае, отверстия врезки будут располагаться слишком близко друг от друга, что может привести к появлению трещин, а также полному приведению мауэрлата в негодность.

Последовательность сборки стропильной системы

Многие инструкции о том, как сделать ломаную крышу не слишком подробно описывают процесс сборки стропильной системы, строительство которого происходит следующим образом:

  1. Первым делом после установки мауэрлата является настил балок перекрытий ломаной крыши. Их размер обычно составляет 100х200 мм.
  2. Далее выставляются стойки в две параллельные линии, которые должны стоять строго вертикально, для чего укрепляют временными распорками. Расстояние между стоками не должно быть более 3 м, а длина стоек рассчитывается как желаемая высота потолка плюс 10-15 см.
  3. Стойки соединяются прогонами из досок 50х150 мм, получившаяся конструкция является каркасом для мансардных стен ломаной крыши.
  4. Прогоны стягиваются затяжкой из доски 100х150 мм, закрепляемой на металлический уголки.
  5. Устанавливаются нижние висячие стропила ломаной мансардной крыши. Поднимается один брусок наверх, делается верхний запил под нужным углом. Это стропило используется как шаблон, все остальные надпиливаются по образцу на земле. В нижней части стропильной ноги осуществляется крепление по типу ползуна.
  6. Настилаются стропильные ноги верхних скатов. Также используется шаблон. Сначала устанавливаются крайние стропила с использованием временных подкосов, затем все остальные.
  7. Устанавливается подвесная бабка между коньком и затяжкой.

Дополнительная теплоизоляция

Так как мансардное помещение под ломаной крышей используется в жилых целях, необходимо в обязательном порядке утеплить. Специалисты рекомендуют использовать минеральную вату на базальтовой основе в виде рулонов или же плит.

Для средней полосы России достаточно слоя утеплителя равного 150 мм. Также потребуется пароизоляционная пленка, влагозащитная мембрана и каркас, на котором все это будет крепится.

На внутренней стороне скатов налаживается контр-обрешетка. Для это используется доска, ширина которой на пару сантиметров больше, чем толщина утеплителя, так как утеплитель ни в коем случае нельзя утрамбовывать.

То есть для слоя минеральной ваты в 150 мм, подойдет доска 50х200 мм. Этот зазор также необходим для циркуляции воздуха, обеспечивающей естественную вентиляцию. Утеплитель укладывается враспор между брусьями контр-обрешетки, а внутри зашивается выбранным материалом.

Сооружение фронтонов

Фронтон — часть стены, ограниченная скатами крыши, а снизу карнизом. У ломаной крыши он имеет пятиугольную форму. Для строительства фронтона необходимо усилить первую стропильную ферму, дополнить конструкцию стойками, так чтобы получился каркас.

  • Если на фронтоне будут располагаться окна, для них оставляют проемы. Все остальное пространство обшивается «дюймовкой».
  • Фронтон ломаной крыши можно монтировать до кровельных работ или же после. Первый способ хорошо тем, что скаты не будут затруднять работу, а второй тем, что геометрия скатов уже задана.
  • Щипцовое пространство также нуждается в утеплении, которое чаще всего осуществляется внутри.
  • Профессиональные кровельщики советуют для термоизоляции ломаной крыши использовать базальтовую минеральную вату или утеплители на основе пенополистирола.

Следующим шагом будет монтаж досок карниза по периметру строения. Размер пиломатериала может составлять 25х150 мм. Далее приходит время монтажа водосточной системы, в которой нуждается ломаная крыша.

Своими руками установить конструкцию не сложно, однако после настила кровельного материала сделать это будет сложнее. Если используются металлические фиксаторы желоба, то их нужно закрепить прямо на стропила под гидроизоляцию, а если пластиковые — на лобовую доску.

Сооружение обрешетки

Обрешетка ломаной крыши — своеобразное основание, на которую впоследствии настилают кровлю. Она может быть сплошной или решетчатой в зависимости от типа материала.

  1. Сплошная. Выполняют из листов влагостойкой фанеры, которые укладывают сплошняком на стропила. Используется для крепления ондулина, шингласа, шифера.
  2. Решетчатая. Изготавливается из необрезной доски, которую укладывают перпендикулярно стропилам. Применяется при укладке металлочерепицы, профнастила.

Обрешетку на ломаной крыше удобнее делать, если по периметру дома уже налажены леса, они в любом случае необходимы для сооружения кровли. Сначала на стропильные ноги закрепляется гидроизоляционная пленка, для этого пригодится строительный степлер. Пленку укладывают с нахлестом 10-15 см. Затем крепятся рейки контр-обрешетки и сама обрешетка. Длина досок должна превышать длину крыши для формирования фронтонного свеса и фронтонного отлива.

Настил кровли

Последовательность кровельных работ на ломаной крыше определяется прежде всего выбранным материалом. Поговорим о монтаже металлочерепицы, так как она является наиболее популярной в частном строительстве. Для укладки необходим мощный шуруповерт, инструмент пригодный для резки металла, молоток, рулетка, маркер, оцинкованные саморезы с каучуковой головкой. Сначала производят раскрой листов металлочерепицы, а затем монтаж, начиная с конька.

Важно! Саморезы должны ввинчиваться в нижней части волны рисунка. В противном случае, лист деформируется, крепление выходит непрочным, из-за чего в ветряную погоду крыша будет «гудеть».

  • Помимо кровельного материала ломаную крышу необходимо оснастить другими важными элементами: коньковой доской, снегозадержателем.
  • Конек устанавливается с нахлестом 10 сантиметров на металлочерепицу на обоих скатах.

Снегозадержатели служат для того, чтобы предотвратить сход снега, он представляет собой небольшой карниз. Их закрепляют на небольшом расстоянии от окончания скатов на саморезы с учетом того, что снегозадержатели должны выдерживать большую нагрузку, особенно в снегопады.

Ломаная крыша своими руками, позволит не просто сэкономить на оплате труда бригады рабочих, но даст уверенность, что процессы были выполнены правильно, так как строительство велось с соблюдением технологии.

Видео-инструкция

Ломаная крыша — 40 фото

С точки зрения эргономики пространства, проекты домов с ломаной крышей — наиболее удачный вариант устройства мансардного этажа. Такая кровля обеспечивает максимальную полезную площадь и превращает чердачное помещение в полноценную жилую зону.

Пример дачного дома с ломаной крышей

Вернуться к оглавлению

Блок: 1/8 | Кол-во символов: 323
Источник: https://Proekt-sam.ru/krovli/chertezh-i-proekt-doma-s-lomanoj-kryshej.html

Ищите Ондулин в официальном интернет-магазине

Кровля Ондулин «Черепица»

Дешевле натуральной черепицы. Гарантия 20 лет! Не протекает. Не выгорает. Легко перевозить.

от 259 р/м²

В официальный магазин

Кровля Ондулин Смарт

Система «умный замок» — защищает от протечек. Быстрый и простой монтаж. Легкий вес. Гарантия 15 лет!

от 254 р/м²

В официальный магазин

Кровля Ондувилла

Имитирует натуральную черепицу. Гарантия 25 лет! Не протекает. Не нагревается на солнце.

от 400 р/м²

В официальный магазин

Блок: 2/2 | Кол-во символов: 787
Источник: https://www. onduline.ru/blog/lomanaya-krysha-foto

Почему стоит делать мансардную крышу

Строительство мансардного этажа рационально с экономической, прагматичной точки зрения. Стоимость мансардного этажа не на много превышает суммы на строительство одноэтажного дома с утеплённой крышей. В сравнении с двухэтажным строением, она дешевле на 30-35 %.

Эстетически, ломаные крыши смотрятся интересно, придают дому дополнительную архитектурную красоту. Второй жилой этаж уменьшает тепловые потери.

Мансарду можно пристроить на существующий дом. Для этого разбирают перекрытия, видоизменяют конструкцию, наращивают стены. Нужно тщательно просчитать возможные нагрузки. Такие надстройки тяжелые, поэтому фундамент дома должен быть надёжным.

Вернуться к оглавлению

Блок: 2/8 | Кол-во символов: 707
Источник: https://Proekt-sam.ru/krovli/chertezh-i-proekt-doma-s-lomanoj-kryshej.html

Особенности конструкции

Проекты домов с ломаной мансардной крышей различаются:

  • формой;
  • размерами;
  • материалами;
  • конструкцией окон (мансардные, выносные).

Готовые проекты созданы по нормам СНИП для строительства мансардных этажей. Примыкание фасадных стен к крыше должно быть не меньше полутора метров. Высота помещения внутри — от 2,5 м. Мансардная комната состоит из вертикальных стен (минимум 1,5 м) и наклонной части из каркаса стропил. Вертикальную часть возводят из основного стенового материала или дерева. Сложно сопряжённые элементы крыши собирают на земле, затем монтируют.

Формы скатных крыш

Вернуться к оглавлению

Блок: 3/8 | Кол-во символов: 623
Источник: https://Proekt-sam.ru/krovli/chertezh-i-proekt-doma-s-lomanoj-kryshej.html

Рекомендации по расчету кровельной конструкции

Количество расходуемого материала определяют, ориентируясь на геометрические особенности кровельной системы. Стоит уделить особое внимание чертежам ломаной крыши, детальная подготовка которых является неотъемлемым пунктом на пути к ее созданию.

Важно также выяснить показатели несущей способности стропил. От того, насколько точно будут произведены расчеты, зависит надежность и долговечность ломаной крыши.

Учесть нужно следующее:

  • вес материала кровельного покрытия;
  • нагрузку от всех изоляционных компонентов кровельного пирога;
  • шаг стропил и обрешетки;
  • вес обрешетки и контробрешетки;
  • длину скатов от карниза до конька;
  • угол наклона скатов;
  • сезонные и возможные в будущем нагрузки.

Существует достаточное количество формул и специализированных программ, позволяющих произвести точные расчеты при наличии данных по всем вышеуказанным пунктам. В результате станет ясно, нужна ли будет корректировка характеристик стропильной системы.

Блок: 3/6 | Кол-во символов: 985
Источник: http://mojdominfo.ru/lomanaya-krysha/

Устройство ломаной крыши

Один из самых популярных вариантов на территории страны – четырехскатная ломаная крыша. Именно этот тип имеет менее сложную конструкцию, стропильные системы создаются и оборудуются гораздо проще, а в финансовом плане этот вариант гораздо дешевле, чем двухскатная крыша. Кроме того, положительным фактором станет возможность оборудование максимально просторной мансарды.

При обустройстве и возведении крыши ломаной конструкции применяют модульную методику монтажа, ведь она не потребует применение тяжелой грузоподъемной техники.

В месте, где скат имеет излом стропила и стройки обрезают под неким углом, а углы конструкции крепят с помощью фанерных косынков с толщиной в 20 мм. Такой тип конструкции больше подойдет для небольших частных домов, если же постройка большая, то придется применять иные стропильные системы.

Блок: 3/5 | Кол-во символов: 855
Источник: https://krov-torg.ru/lomanye-kryshi-chastnyh-domov-foto/

Материалы

Как только расчет ломаной крыши будет произведен, можно приступать к следующему этапу – приобретению всех необходимых материалов. Во-первых, покупается брус соответствующих размеров для создания мауэрлата, установки стропильных ног, подкосов и т.д. Для обрешетки и контробрешетки приобретается обрезная доска.

Идеальным вариантом считается древесина хвойных пород, влажность которой не превышает 20%. Необходимо исключить содержащие крупные сучки бруски и доски. Следы от действий древоточцев, а также синие пятна говорят о том, что эта древесина непригодна для обустройства стропильной системы.

После доставки на участок, материал обрабатывается антисептиком. Дополнительно используют средства, предотвращающие гниение и антипирены. Последние необходимы для защиты от возгорания. Наносить их следует в два слоя, быстрее и удобнее применить распылитель, но можно использовать кисть.

Прежде чем приступить к непосредственному возведению кровельной конструкции, пропитанная древесина должна полностью высохнуть.

Из материалов также покупаются саморезы разной длины, крепежные пластины и уголки, болты с гайками и шайбами. Понадобятся гидро- и пароизоляционные пленки, утеплитель (как правило, это минеральная вата) и само кровельное покрытие.

Блок: 4/6 | Кол-во символов: 1259
Источник: http://mojdominfo.ru/lomanaya-krysha/

Последовательность работ

Чтобы ответить на вопрос о том, как сделать ломаную крышу своими руками, необходимо иметь представление о последовательности шагов по ее возведению. Кратко обозначим их. Для начала необходимо закрепить мауэрлат – брус, который будет распределять по стене нагрузку от стропильных ног.

Далее устанавливаются сами стропила в соответствии с проектными чертежами. Ломаная крыша подразумевает два вида стропил – наслонные и висячие. Благодаря первым создается основа отвесного кровельного ската, к ним же крепятся верхние стропильные ноги, передавая тем самым нагрузку на мауэрлат. Верхние стропила соединяются с балками потолка мансарды, которые, по сути, являются затяжками.

Если проект предполагает установку подкосов и распорок, на следующем шаге монтируются именно они. На крайних стропилах, которые располагаются с торцов строения, обязательно устанавливаются дополнительные каркасы. Они послужат основой для фронтонов, обустройства дверных и оконных проемов.

На стропильные ноги прибивается обрезная доска, которая послужит опорой для листов утеплителя и для финишной отделки мансардного помещения.

Сверху закрепляется пароизоляционная мембрана. Далее между стропил укладывается минеральная вата, причем делать это нужно враспор. Затем идет гидроизоляционный слой кровельного пирога.

Поверх гидроизоляции набивается контробрешетка, создающая вентиляционный зазор, затем сама обрешетка. Финишный материал, например, металлочерепицу крепят к обрешетке при помощи саморезов. Работы ведут с нижней части крыши, а дойдя до висячих стропил, делают небольшой козырек над отвесным скатом.

На финальном этапе устанавливаются водосточные элементы. Готовая крыша при соблюдении технологии не уступит аналогам, выполненным с привлечением специалистов.

Блок: 5/6 | Кол-во символов: 1773
Источник: http://mojdominfo. ru/lomanaya-krysha/

Монтаж ломаной крыши

Хоть ломаная крыша и считается сложной, но построить ее можно самостоятельно. На начальных этапах нужно определить габариты конструкции, оптимальный чертеж. Если сделать крышу неправильно, то она будет протекать или же плохо вентилироваться.

Этапы возведения:

  • Выбор материалов и их закупка в необходимом количестве.
  • Произведение замеров и расчетов.
  • Обработка древесины специальными растворами и антисептическими средствами.
  • Установка балок перекрытия.
  • Сбор и установка каркаса боковых стен.
  • Возведение верхних скатов.
  • Гидроизоляция, теплоизоляция, звукоизоляция и ветроизоляция.
  • Покрытие крыши кровельным материалом.
  • Монтаж оборудования для оттока воды.
  • Установка мансардных окон.

Монтаж ломаной крыши – сложный и трудоемкий процесс, если Вы к этому не готовы или не обладаете специальными строительными навыками, то лучше нанять команду профессионалов, способных сделать все под ключ в кратчайшие сроки. Утепление крыши – особенно трудный процесс, проведение которого лучше доверить людям, понимающим все нюансы и тонкости. Если же все процессы будут проводиться самостоятельно, то нужно делать это максимально внимательно и тщательно, ведь ошибка может оказаться фатальной.

Блок: 5/5 | Кол-во символов: 1238
Источник: https://krov-torg.ru/lomanye-kryshi-chastnyh-domov-foto/

Фото ломаной крыши


Также рекомендуем посетить:

Блок: 6/6 | Кол-во символов: 114
Источник: http://mojdominfo.ru/lomanaya-krysha/

Как самому рассчитать ломаную крышу

Кровля сложный конструктивный элемент, поэтому расчеты должен делать проектант. Но если вы решились делать кровлю сами, учтите такие моменты:

  1. Сначала необходимо сделать проект крыши в графической программе.
  2. Общую площадь узнают, сложив площадь составляющих частей. На основании полученных цифр, рассчитывают количество кровельного материала.
  3. Расчёт стропильной части, размеров её конструктивных элементов, угла наклона требует специальных знаний. Учитывают снеговые, ветровые нагрузки. Можно воспользоваться строительным онлайн калькулятором. Введя основные параметры кровли (длины, ширину, высоты), он рассчитает размеры, количество, шаг между элементами конструкции, их вес.

Расчёт сложной кровли должен выполнять специалист.

Вернуться к оглавлению

Блок: 6/8 | Кол-во символов: 788
Источник: https://Proekt-sam.ru/krovli/chertezh-i-proekt-doma-s-lomanoj-kryshej.html

Обрешетка и пароизоляция

Чтобы кровля служила долго, нужно правильно уложить гидро- и пароизоляцию, обеспечить вентиляцию. Должен быть приток воздуха. С этой целью в местах примыкания стен и свесов крыши оставляют щель, воздушный продух. Его закрывают сеткой, чтобы внутрь не попадали насекомые. Выводится конденсат через вентиляционную щель в коньковой части крыши или аэраторы.

Пароизоляцию устанавливают с внутренней части крыши на утеплитель. Она препятствует попаданию, накоплению конденсата из помещения в утеплитель, конструкцию кровли. Для предотвращения попадания осадков, на обрешётку, между стропилами, крепят паропроницаемую гидроизоляцию.

Укладывают изоляционные материалы внахлест, крепят строительным степлером, швы проклеивают строительным скотчем.

Поэтапное расположение материалов при монтаже крыши дома

Кровельный «пирог» состоит:

  1. Из кровельного покрытия. Для мансардного этажа правильнее выбирать мягкую битумную черепицу. Звук капель дождя, мокрого снега слышен в комнате мансардного этажа, при соприкосновении с жесткой металлической кровлей.
  2. Обрешетки и контробрешётки. К первой крепится кровельный материал.
  3. Пароизоляции, мембрана пропускающая влагу. С процессом пароизоляции деревянного дома можете ознакомиться по ссылке.
  4. Утеплителя. Толщину рассчитывают в зависимости от типа обрешётки (сплошная, с шагом), климатических условий региона, кровельного материала.
  5. Пароизоляционной мембраны.
  6. Слоя гипсокартона, OSB плиты.
  7. Внутренней отделки: шпаклёвка с финишным покрытием.

Такая кровля в комплексе с правильно рассчитанным и установленным каркасом, обеспечит надежную конструкцию.

Смотрите в видео: как построить крышу мансарды.

Вернуться к оглавлению

Блок: 7/8 | Кол-во символов: 1677
Источник: https://Proekt-sam.ru/krovli/chertezh-i-proekt-doma-s-lomanoj-kryshej.html

Заключение

Проекты домов с ломаной кровлей очень востребованы. У них много преимуществ: более чем на треть дешевле полноценного этажа, сохраняют тепло. Такие крыши довольно сложный, с конструктивной, технической точки зрения, элемент здания.

Нужен правильный расчет и неукоснительное соблюдение нормативных требований. Если есть навыки, можно попытаться её смонтировать самостоятельно, но желательно советоваться с профессионалами.

Блок: 8/8 | Кол-во символов: 437
Источник: https://Proekt-sam.ru/krovli/chertezh-i-proekt-doma-s-lomanoj-kryshej.html

Кол-во блоков: 15 | Общее кол-во символов: 13194
Количество использованных доноров: 4
Информация по каждому донору:
  1. https://www.onduline.ru/blog/lomanaya-krysha-foto: использовано 1 блоков из 2, кол-во символов 787 (6%)
  2. https://Proekt-sam.ru/krovli/chertezh-i-proekt-doma-s-lomanoj-kryshej.html: использовано 6 блоков из 8, кол-во символов 4555 (35%)
  3. http://mojdominfo.ru/lomanaya-krysha/: использовано 4 блоков из 6, кол-во символов 4131 (31%)
  4. https://krov-torg. ru/lomanye-kryshi-chastnyh-domov-foto/: использовано 3 блоков из 5, кол-во символов 3721 (28%)

Архитектура Второй Империи — Под мансардной крышей

Викторианские дома в стиле Второй Империи

Викторианский дом времен Второй империи в Массачусетсе. Фото © Джим Пламб / iStockPhoto

Дома времен Второй империи в викторианском стиле с высокими мансардными крышами и гребнями из кованого железа создают ощущение высоты. Но, несмотря на свое царственное название, Вторая империя не всегда продумана или высока. Итак, как узнать этот стиль? Ищите эти функции:

  • Мансардная крыша
  • Слуховые окна выступают как брови из крыши
  • Закругленные карнизы вверху и у основания крыши
  • Кронштейны под карнизами, балконами и эркерами

Многие дома Второй Империи также имеют следующие особенности:

  • Купол
  • Узорчатый шифер на крыше
  • Кованый гребень над верхним карнизом
  • Классические фронтоны
  • Парные колонны
  • Высокие окна на первом этаже
  • Маленькое крыльцо

Вторая империя и итальянский стиль

Второй дом в стиле ампир в Грузии, построенный между 1875 и 1884 годами. Фото © Барбара Краус / iStockPhoto

На первый взгляд, вы можете принять дом Второй империи за викторианский итальянец. Оба стиля, как правило, имеют квадратную форму, и оба могут иметь U-образные оконные короны, декоративные кронштейны и одноэтажные подъезды. Но у итальянских домов карнизы намного шире, и у них нет характерной мансардной крыши, характерной для стиля Второго ампира.

Эффектная крыша — важнейшая особенность архитектуры Второй Империи, имеющая долгую и интересную историю.

История Второй Империи

Мансардная крыша в Лувре в Париже, Франция. Фото Кристи Спаров / Getty Images News / Getty Images

Термин Вторая Империя относится к империи, которую Луи Наполеон (Наполеон III) основал во Франции в середине 1800-х годов. Однако высокая мансардная крыша, которую мы ассоциируем со стилем, восходит к временам Возрождения.

В эпоху Возрождения в Италии и Франции у многих зданий были крутые двускатные крыши.Огромная покатая крыша венчала оригинальный дворец Лувр в Париже, построенный в 1546 году. Спустя столетие французский архитектор Франсуа Мансар (1598–1666) так широко использовал двускатные крыши, что они были придуманы мансардой , производной от имени Мансара. .

Когда Наполеон III правил Францией (1852–1870 гг.), Париж стал городом великих бульваров и монументальных зданий. Лувр был расширен, что вызвало новый интерес к высокой величественной мансардной крыше.

Французские архитекторы использовали термин horror vacui — боязнь неукрашенных поверхностей — для описания сильно орнаментированного стиля Второй Империи.Но внушительные, почти перпендикулярные крыши были не просто декоративными. Установка мансардной крыши стала практичным способом обеспечить дополнительное жилое пространство на мансардном уровне.

Архитектура Второй Империи распространилась на Англию во время Парижских выставок 1852 и 1867 годов. Вскоре французская лихорадка распространилась на Соединенные Штаты.

Вторая империя в США

Вторая мэрия Филадельфии в стиле ампир с тщательно декорированной мансардной крышей. Фото Брюса Юаньюэ Би / Lonely Planet Images Collection / Getty Images

Поскольку он был основан на современном движении в Париже, американцы считали стиль Второй империи более прогрессивным, чем архитектура греческого или готического возрождения.Строители начали возводить сложные общественные здания, напоминающие французские конструкции.

Первым важным зданием Второй империи в Америке была Галерея Кокорана (позже переименованная в Галерею Ренвика) в Вашингтоне, округ Колумбия, созданная Джеймсом Ренвиком.

Самым высоким зданием Второй Империи в США была ратуша Филадельфии, спроектированная Джоном МакАртуром-младшим и Томасом У. Уолтером. После завершения строительства в 1901 году высокая башня сделала мэрию Филадельфии самым высоким зданием в мире.Здание удерживало высокие позиции в течение нескольких лет.

Стиль генерала Гранта

Старое административное здание, теперь называемое зданием Дуайта Д. Эйзенхауэра, в Вашингтоне. Фото © Том Брейкфилд / Getty Images

Во время президентства Улисса Гранта (1869-1877) Вторая империя была предпочтительным стилем для общественных зданий в Соединенных Штатах. Фактически, этот стиль стал настолько тесно связан с преуспевающей администрацией Гранта, что его иногда называют общим стилем Гранта.

Построенное между 1871 и 1888 годами, Старое административное здание (позже названное зданием Дуайта Д. Эйзенхауэра) отражало изобилие эпохи.

Жилая архитектура Второй Империи

Вторая империя в мансардном стиле Дом У. Эверта в Хайленд-парке, штат Иллинойс (1872 г.). Изображение © Teemu008 через flickr.com, Creative Commons Attribution-ShareAlike 2.0 Generic (CC BY-SA 2.0)

Второй дом в стиле ампир, показанный здесь, был построен для У. Эверта в 1872 году. Расположенный в престижном Хайленд-парке, штат Иллинойс, к северу от Чикаго, дом Эверт-хаус был построен компанией Highland Park Building Company, группой предпринимателей 19 века, которые переманивали жителей Чикаго из промышленная городская жизнь превращается в изысканный квартал.Дом в викторианском стиле времен Второй империи, известный своими роскошными общественными зданиями, был соблазном.

Когда стиль Второй ампир был применен к жилой архитектуре, строители создали интересные новшества. Модные и практичные мансардные крыши были размещены поверх скромных в остальном строений. Дома в различных стилях получили характерную черту Второй Империи. В результате дома Второй Империи в Соединенных Штатах часто представляют собой композиты итальянского стиля, готического возрождения и других стилей.

Современные мансарды

Современный жилой дом с мансардной крышей. Фото © Onepony / iStockPhoto

Новая волна французской архитектуры проникла в Соединенные Штаты в начале 1900-х годов, когда солдаты, вернувшиеся с Первой мировой войны, проявили интерес к стилям, заимствованным из Нормандии и Прованса. Эти дома двадцатого века имели шатровые крыши, напоминающие стиль Второй Империи. Тем не менее, дома в Нормандии и Прованса не обладают изобилием архитектуры Второй Империи и не вызывают ощущения внушительной высоты.

Сегодня практичная мансардная крыша используется в современных зданиях, подобных показанному здесь. Этот высокий жилой дом, конечно, не является Второй Империей, но его крутая крыша основана на королевском стиле, который захватил Францию ​​штурмом.

Источники: Buffalo Architecture; Комиссия по истории и музеям Пенсильвании; Путеводитель по американским домам Вирджинии Сэвидж Макалестер и Ли Макалестер; Американское убежище: иллюстрированная энциклопедия американского дома Лестера Уокера; Стили американского дома: краткое руководство Джона Милнса Бейкера; Местные и национальные достопримечательности Хайленд-Парка (PDF)

АВТОРСКИЕ ПРАВА:
Статьи, которые вы видите на страницах ThoughtCo.com защищены авторским правом. Вы можете ссылаться на них, но не копируйте их на веб-страницу или в печатное издание.

Что такое мансардная крыша?

Мансардная крыша — повсеместная деталь в американских домах времен Второй империи, построенных между 1860 и 1890 годами; на самом деле стиль Второй ампир часто называют мансардным.

Французский архитектор Франсуа Мансар (1598 — 1666) придумал новый способ втиснуть больше жилого пространства в дом без увеличения технического количества этажей в конструкции: он разработал четырехстороннюю двускатную двускатную крышу с перемычкой. с окнами на более крутом нижнем склоне, что создает жилое пространство на чердаках.

Это было привлекательное решение для такого города, как Париж, где дополнительные этажи в зданиях были ограничены или облагались высокими налогами. В итоге крышу мсье Мансара назвали мансардной.

Мансардная крыша также встречается на зданиях Ричардсона в романском стиле и стиле изящных искусств, и она часто используется в качестве акцента в домах королевы Анны или в домах в стиле палочек, где остроконечная крыша может сопровождаться башней с мансардной крышей. Конец 19, 90, 1, 12, 90, 113 века. Американцы были очарованы всем, что есть во Франции, и они хотели тратить недавно заработанные состояния после Гражданской войны на роскошные дома. Мансардные крыши были очень французскими и очень яркими.

Верх мансардной крыши обычно широкий и плоский, чтобы максимально увеличить объем пространства под ней — представьте себе шатровую крышу, верхняя поверхность которой простирается почти до краев здания. Нижний шаг может быть выпуклым (изогнутым наружу, возможно, в форме S или раструба) вогнутым (изогнутым внутрь или расширяющимся) или крутым углом. Иногда мансардная крыша бывает двухэтажной.

Какой бы ни была точная форма крыши, всегда есть множество слуховых окон, чтобы освещать жилое пространство внутри.Часто на кедровую или шиферную черепицу мансардной крыши наносят декоративный пояс из разноцветной или узорчатой ​​черепицы.

Первое здание Второй Империи в Соединенных Штатах — Галерея Ренвик в Вашингтоне, округ Колумбия, построенная в 1859 году (показана на рисунке выше). Сейчас он является частью Музея американского искусства Смитсоновского института и представляет собой внушительный и тщательно продуманный образец этого стиля.

Хотя большинство домов Второй Империи были грандиозными, мансардная крыша также добавляла веса и достоинства одноэтажным коттеджам, одновременно увеличивая жилую площадь.Сегодня коттеджи времен Второй империи изобилуют, особенно на северо-востоке, где они входят в число самых любимых в Америке стилей исторических домов.

Мансардная крыша уступила место плоским крышам еще в начале -х годов Американцы переняли современный стиль, такой как международный стиль Уолтера Гропиуса, с его серьезным отсутствием орнамента. Но все возвращается. Сегодняшние домовладельцы заново открывают для себя французский акцент, который увеличивает жилое пространство, и ставят их в новые загородные дома, которые не имеют ничего общего с 19, 90, 112, 90, 113 веками.

Регина Коул пишет об архитектуре и дизайне, специализируясь на старых домах и истории американского декоративного искусства, для ряда национальных и региональных изданий, включая The Old House Journal, Forbes. com, и Boston Globe . Она живет в традиционном 100-летнем доме в Глостере, штат Массачусетс.

Подпишитесь на бесплатную электронную книгу!

Что такое мансардная крыша и что о ней нужно знать

Что такое мансардная крыша? Мансардная крыша — это четырехгранная вальмовая крыша в форме гамбрела, ограниченная двумя скатами с каждой стороны с нижним скатом, пробитым слуховыми окнами, под более крутым углом по сравнению с верхним.

Ее еще называют французской крышей или бордюром. Эти крутые крыши создают дополнительный этаж, известный как чердак, а также уменьшают высоту крыши на определенное количество жилых этажей. С близкого расстояния верхний скат мансардной крыши может быть не виден с уровня земли.

Мансардные крыши отлично подходят для современных построек. Их используют гораздо больше, чем вы думаете. Конечно, у мансардных крыш есть свои проблемы. Хотя обычно это дороже и сложнее в строительстве, владелец Dawson Property Management считает, что очень полезно иметь дополнительное пространство для хранения или даже проживания, не занимая больше квадратных метров.

Взгляните на наш путеводитель по мансардным крышам. Мы подробно рассказываем, что делает мансардную крышу уникальной, преимущества и недостатки ее наличия, как должна работать конструкция, как ее получить, а также некоторые варианты дизайна.

Определение мансардной крыши

Источник изображения: Деннис Майер — фотограф

Первую мансардную крышу часто приписывают Пьеру Леско и она появилась на участке Лувра, построенном около 1550 года. Мансардные крыши были популяризированы в начале 17 века Франсуа Мансарт (1598–1666), которому они также обязаны своим именем.

Мансар был опытным архитектором периода французского барокко. Особую популярность мансардный дом приобрел во времена Второй Французской империи (1852-1870) Наполеона III. Мансарда используется не только для формы крыши, но и для самого чердака (или чердака). Это также используется в Европе для обозначения двускатной крыши, которая является формой крыши, используемой для многих сараев.

Мансардные крыши легко спутать с другими видами крыш. Двускатная и крутые стороны мансардной крыши характерны для многих других типов крыш.Верхний скат едва виден для тех, кто стоит на земле, что может привести к тому, что наблюдатели ошибочно примут одноплоскостную крышу с крутыми стенками к мансардной или наоборот.

Двухстворчатая крыша, используемая для многих американских амбаров, тесно связана с мансардной крышей и имеет много общих характеристик. Обе классифицируются как бордюрные крыши — скатные крыши, которые отклоняются от гребня в двух последовательных плоскостях. Бордюр — это горизонтальная доска прямо под местом соединения двух поверхностей крыши.

Источник изображения: Michael Kelley Photography

Мансарда, однако, представляет собой бордюрную шатровую крышу, поскольку она имеет градиенты со всех сторон.Двускатная крыша представляет собой двускатную бордюрную крышу, так как имеет скаты только с двух сторон. Самое главное различие между ними состоит в том, что двускатные крыши заканчиваются длинными острыми точками в основной балке крыши, в то время как мансардные крыши всегда имеют небольшой уклон.

У двускатной крыши есть эта особенность, чтобы помочь с отводом воды и снеговой нагрузкой, что больше беспокоит сараев в местах, где эта конструкция крыши часто используется.

Во Франции и Германии нет различий между двускатными крышами и мансардными крышами.Обе их называют мансардными крышами. Французское слово «мансарда» может использоваться как термин для обозначения чердачного жилого помещения или чердака в мансардных зданиях, а также для самого этого типа кровли.

Французская крыша — еще один термин, часто используемый для обозначения мансардной крыши. Однако французская крыша — это американский вариант мансардной крыши. У него большие нижние шаги, и они почти перпендикулярны по сравнению с верхними шагами.

Преимущества мансардной крыши

Источник изображения: Searl Lamaster Howe Architects

  • Мансардные крыши позволяют максимально использовать внутреннее пространство.Они предлагают простой способ добавить один или несколько этажей к новому или существующему зданию без необходимости использования дополнительных материалов. Он также используется для создания более декоративных построек. Вогнутая или выпуклая кривизна создает уникальную декоративную возможность, а слуховые окна могут выглядеть очень элегантно.
  • Самый первый уклон мансардной крыши очень большой. Этот уклон может легко функционировать как стена, если вы решите построить еще один этаж над домом. Из-за этого мансардная крыша является очень универсальным выбором и позволяет более дешево устанавливать более поздние постройки.Если вы молодая семья, строящая свой первый дом, мансардная крыша — отличный выбор, поскольку вам не придется терпеть хлопоты и расходы, связанные с большим домом, если вы планируете расти. Дополнительные комнаты могут быть легко добавлены.
  • Мансардные крыши предлагают заметно больше жилой площади. Поскольку все четыре стороны имеют наклон в форме коробки, у вас легко получится просторный чердак или чердак. Вы даже можете выделить его как дополнительную спальню, если хотите.
Недостатки мансардной крыши
  • Мансардные крыши дороже многих других видов крыш. Они также дольше строятся. Строительство мансардной крыши — сложный процесс. Строительной компании необходимо нанять больше рабочих и использовать больше материалов, чтобы построить ее. Обычные двускатные крыши требуют гораздо меньше денег, труда и времени. Стоимость зачастую слишком высока для многих домовладельцев, особенно если у них очень ограниченный бюджет. Возможно, дополнительное пространство не так дорого стоит. Иногда просто добавление целой дополнительной истории может стоить вашего времени и денег.
  • Мансардные крыши плохо выдерживают проливной дождь и сильный снегопад.Второй, более ровный уклон мансардной крыши не очень хорошо отводит воду при переполнении. Большое количество воды может оставаться на вашей крыше в течение довольно длительного периода времени. Это может вызвать самые разные повреждения. Ваша крыша может протечь или покоробиться. Плесень может начать расти. Такие повреждения могут быть очень обширными, а ремонт может стоить довольно дорого. Если вы живете в районе с сильными сезонными дождями или сильными метелями, мансардная крыша, вероятно, не для вас.
  • Уход за мансардными крышами очень интенсивный.За ними нужно намного больше ухода, чем за двускатными и двускатными крышами. Более плоская часть мансардной крыши собирает грязь, пыль, листья и другие предметы гораздо легче, чем многие другие крыши. Это делает мансардные крыши более уязвимыми для повреждений. Стоимость обслуживания не слишком велика и не слишком сложна, это дополнительные расходы, которых у вас не будет с другими видами крыш. Вам необходимо регулярно проводить техническое обслуживание, чтобы предотвратить катастрофические повреждения, поэтому пропускать его — не лучшая идея.

Как устроена мансардная крыша?

Источник изображения: Gabriel Builders Inc.

Получите бесплатную электронную книгу!

Подпишитесь, чтобы получить потрясающую электронную книгу, наполненную вдохновением для дизайна интерьера, которую вы можете использовать для своего дома.

Спасибо!

Нужен еще один шаг. Проверьте свой почтовый ящик на наличие электронного письма с подтверждением информационного бюллетеня.

Мансардные крыши, как правило, имеют конструкцию со стоячим швом или обрешеткой. Нижние концы сковородок зацепляются за боковую планку, образуя каплю.

Концов можно также прикрепить к основанию мигания, когда корректировка в наклонной крыше происходит.Существуют вариации этих деталей — и всех других, — но мы рассмотрим только то, как обычно происходят вещи.


Источник изображения: Jay Greene Photography

Самая распространенная деталь для верхних краев сковород — это загибание рейки или стоячего стыка и завершение слоем толщиной дюйма. Поверх этого слоя зацеплена уменьшенная сторона мерцания гравия.

Поскольку в мансардных крышах обычно используются вертикальные или почти вертикальные поверхности, они обычно не нуждаются в специальных приспособлениях для установки на пологом уклоне или стыков обрешетки.Декоративные рейки можно добавлять точно так же, как они добавляются к шевронным крышам.

Источник изображения: Knight Construction Design Inc.

Если у вас есть стоячие швы или рейки продолжаются по верхнему краю мансарды, вам придется сделать еще несколько шагов. Сковороды должны стоять ровно по передней кромке.

Вертикальные ножки шва стоя или обрешетки должны быть прорезаны там, где они изгибаются. После сгибания нужно припаять небольшие кусочки меди поверх ножек, чтобы завершить соединение.После этого швы закончатся обычным традиционным способом.

Если вы добавляете деревянный настил, вам понадобится основание для непрерывной обшивки, подходящее для крыши.

Колпачок

Верхняя сторона противней должна быть загнута до уровня обрешетки или стыка, а затем загнута вниз на ¾ дюйма. Колпачок зацепляется с этой стороны, образуя подтекание.

Gravel Stop

Источник изображения: The Outdoor Lights

На переднем крае сковороды есть гравийные ограничители, загнутые до края сковороды.

Основание мансардной крыши

Нижняя сторона сковородок должна зацепляться за боковую планку, чтобы образовалась капля. Горизонтальный размер боковой планки не должен превышать 4 дюйма, если она не прикреплена к потолку.

Модификация ската мансардной крыши

На нижней крыше стоячие стыки должны быть уложены ровно на расстоянии 8 дюймов от пролома крыши, сложены на ¾ дюйма и закреплены медными планками с шагом 12 дюймов по центру.Сковороды должны быть сплошными от лицевой стороны мансарды до стороны на крышу. Выпрямленные ножки суставов необходимо разрезать в местах сгибания.

После того, как эти ножки согнуты, к заднему концу этих ножек необходимо припаять небольшие кусочки меди. Затем следует добавить планки из планок. Их ноги должны быть разрезанными и твердыми в местах сгибания, что является отклонением от обычной процедуры.

Как построить мансардную крышу

Источник изображения: Kristi Spouse Interiors

1.Принятие решений и планирование

На этом этапе вы выберете план своей крыши, узнаете, каким строительным нормам вам нужно следовать, свяжетесь со специалистами по кровле, чтобы узнать, какие детали вам нужно знать, закупите материалы, наймите рабочую силу и вне страховки.

Это момент, когда вы можете предвидеть множество проблем и принять меры для их предотвращения. Хорошее планирование жизненно важно для любого строительного проекта.

2. Подготовка площадки для строительства

Купите участок, на котором вы планируете строить.Используйте гигантский стол или секцию, чтобы убедиться, что все материалы находятся в одной секции. Убедитесь, что они хорошо организованы и легко доступны.

Убедитесь, что вы накрыли все растения в этом районе, а также любые инструменты и материалы пластиковыми листами или брезентом, чтобы не повредить их во время строительства. Обязательно маркируйте материалы, чтобы было понятно, для чего они нужны. Обеспечьте безопасность дорогих предметов, чтобы их не украли, когда на объекте никого нет.

3. Размещение стропил

Используйте обычные стропила и прикрепите их к коньковой доске.Используйте гвозди, чтобы закрепить их на месте. После того, как это будет сделано, укрепите конек, а затем используйте гвозди, чтобы закрепить различные другие стропила прямо на их месте.

Наружные стропила должны быть расположены так, чтобы стык «Птичий пасть» попадал на плоскость с максимально высокой плитой стены. Когда определенное положение будет достигнуто, используйте гвозди, чтобы затянуть стропила на место. Проделайте ту же процедуру для трех оставшихся сторон.

При этом соблюдайте правила техники безопасности.Попросите всех надеть каски, перчатки и защитные очки.

4. Оставшиеся общие стропила

Источник изображения: Dewson Construction Company

Оставшиеся общие стропила необходимо установить на место. Их следует прибивать прямо к месту, чтобы убедиться, что они имеют ограниченное движение и находятся в безопасном положении. Проверьте все, прежде чем переходить к следующему шагу. По мере продвижения станет труднее вносить исправления.

5. Потолочные балки и обшивка

С потолочными балками следует обращаться осторожно.Используйте гвозди, чтобы закрепить их на месте, а также убедитесь, что они не болтаются. Это гарантирует, что в дальнейшем не будет повреждений. После того, как это будет сделано, накройте область оболочкой. Убедитесь, что вы дважды проверили все, прежде чем закрывать это.

6. Верхняя надстройка

Это приподнятая продолженная область, которая создает верхнее расширение мансардной крыши. Его нужно возводить с помощью вертикальных стропил. Эти вертикальные стропила нужно разместить внутри границ коньковой доски.Используйте эти стропила как внутри, так и снаружи конструкции, чтобы сделать ее более прочной. Они также помогут вам в дальнейшем.

7. Обшивка и черепица

Используйте хомуты и облицовку для крыши перед тем, как приступить к процедуре обшивки. Обшивку нужно прикрепить к стропилам гвоздями.

Любые участки, где есть впадины и вентиляционные отверстия, должны быть покрыты гидроизоляцией. После этого уложите грунтовочный материал по всей поверхности, затем покройте его черепицей.

Варианты дизайна мансардной крыши

Источник изображения: Джон П. Марголис, AIA

Мансардную крышу можно внести в несколько конструктивных изменений, чтобы изменить ее внешний вид и функции. Они используются с тех пор, как появилась конструкция мансардной крыши.

У каждого из них есть свои плюсы и минусы. Прежде чем выбрать одну из этих модификаций, убедитесь, что вы учли структуру своего дома и характер окружающей среды.

Мансардная крыша вогнутой формы изгибается внутрь или может иногда расширяться.Иногда такие крыши имеют крутой наклон нижнего ската. Вогнутая мансардная крыша была очень популярна во второй половине 19 века. Их можно встретить в больших зданиях и особняках того периода.

Поскольку верх мансардной крыши плоский, при сильном снегонакоплении могут возникать трещины. Эти трещины будут расширяться и в конечном итоге протекать. Сильный дождь будет стекать наверху и разрушать крышу.

Источник изображения: dustin.peck.photography.inc и Kingswood Custom Homes

Лучшее, что можно сделать, если у вас вогнутая мансардная крыша, — это тщательно проверять крышу на предмет повреждений не реже одного раза в год. Немедленно устраняйте любые повреждения, чтобы не допустить их ухудшения. В то время как осмотр и ремонт кровли могут быть дорогостоящими, более серьезные повреждения обойдутся еще дороже.

Мансардная крыша выпуклой формы имеет изгиб наружу на нижнем скате. Мансардные крыши выпуклой формы могут иметь форму буквы S или иметь форму колокола.

Обе эти формы позволяют увеличить внутреннее пространство на крыше без необходимости добавления каких-либо дополнительных уровней к дому. Мансардные крыши с выпуклыми формами часто встречаются на зданиях судов, особенно если они имеют замысловатые башни.

Если у вашего дома выпуклая мансардная крыша, убедитесь, что вы удалили все ветки деревьев, которые свисают над крышей, а также те, что растут в пределах 5 футов от дома.

Это гарантирует, что ветви деревьев не упадут на плоскую часть крыши. Любая упавшая ветка может долго сидеть, пока вы не удалите ее. Эти упавшие ветки могут легко повредить крышу и дорого обойтись в ремонте.

Прямая мансардная крыша имеет небольшой уклон верхней панели.Этот небольшой уклон обычно не виден людям, стоящим на уровне земли. В этих крышах предусмотрены слуховые окна на нижнем склоне. Иногда этот уклон может быть почти вертикальным. Эти слуховые окна обеспечивают свет, вентиляцию и немного дополнительного внутреннего пространства.

Одним из недостатков прямой мансардной крыши является то, что под весом снега, скапливающегося на крыше, могут появиться трещины. Вес, который со временем вызовет трещины и протечки в крыше.

При ремонте старой крыши возьмите с собой оригинальную деталь в магазин.Иногда части крыши больше не производятся, поэтому вам, возможно, придется искать совпадение среди более свежих частей, чтобы получить как можно более точное совпадение.

Современные мансардные крыши

Источник изображения: Outdoor Lights

Мансардные крыши в основном встречаются в гораздо более старых домах, но можно построить более обновленную версию, призванную смягчить некоторые проблемы дизайна. Современные материалы зачастую более прочные и устойчивые к повреждениям от воды. Качественный утеплитель поможет предотвратить повреждение мансардной крыши.

Использование мансардной крыши придаст новостройке винтажный вид. Это также отличный способ увеличить полезное пространство в вашем новом доме. Вы можете использовать черепицу, чтобы имитировать традиционный викторианский дизайн, или вы можете использовать более современную черепицу, чтобы дом вписался в окрестности.

Источник изображения: Conardromano

В последнее время наблюдается тенденция к установке солнечных панелей на крышах, чтобы сделать дома более энергоэффективными и экологически безопасными.

Если вы живете в районе, который получает много солнечного света, рассмотрите возможность установки солнечных батарей на мансардную крышу. Это позволяет эффективно использовать место, где много солнечного света, и является отличным современным вариантом этого классического дизайна крыши.

Интерьеры с мансардной крышей

Источник изображения: Christopher A Rose AIA, ASID

Пристройка чердака или олуши является основной причиной установки мансардной крыши в дом. Эти чердаки отлично подходят для хранения вещей, но если вы хотите использовать их в качестве жилых помещений, вам нужно убедиться, что они должным образом изолированы.

Обязательно ознакомьтесь с местными правилами в отношении жилых помещений. Многие местные органы власти предоставляют спецификации относительно вентиляции, пожарной сигнализации и доступности мест проживания людей. Обязательно следуйте им. Вы же не хотите, чтобы ваш новый шикарный чердак превратился в смертельную ловушку.

Источник изображения: The Works

У вас есть много вариантов того, как структурировать чердак, созданный вашей мансардной крышей. Вы можете изолировать его как отдельный пол или создать проем для этажа (ов) ниже.

Это прекрасная возможность сделать ваш дом уникальным. Используйте его как дополнительную спальню или как пещеру для мужчин. Храните праздничные украшения или создайте небольшое помещение для аренды, чтобы сэкономить на вашем бюджете. Есть много возможностей. Поработайте с архитектором, чтобы узнать, что вы можете сделать с учетом вашего бюджета и сроков.

Конец мыслей о мансардной крыше

Подходит ли мансардная крыша для вашего нового дома? На самом деле все зависит от того, что вы ищете, какой у вас бюджет и где вы живете.Как и все остальное, когда дело доходит до проектирования и строительства дома вашей мечты, внимательно рассматривайте каждый доступный вариант. Не бойтесь смотреть на конструкции прошлого, такие как мансардные крыши.

Лучшие стили конструкции крыш, их плюсы и минусы

15 лучших типов крыш, а также их плюсы и минусы — прочтите, прежде чем строить!

При строительстве нового дома или модернизации существующего выбрать правильный тип крыши может быть труднее, чем может представить большинство людей.В конце концов, крыши делают гораздо больше, чем просто служат самой основной практической цели — защите дома и его жителей от внешних элементов. Например, форма крыши играет важную роль в определении общего вида и стиля дома.

Крыши также могут обеспечить дополнительное жилое пространство, а также сделать ваш дом более устойчивым, энергоэффективным и защищенным от непогоды.

1. Двускатная крыша

Двускатная крыша, также известная как скатная или остроконечная крыша, является одной из самых популярных крыш в США.Их легко узнать по треугольной форме.

Плюсы: Двускатные крыши легко сбрасывают воду и снег, оставляют больше места для чердаков или сводчатых потолков и обеспечивают большую вентиляцию. Их изначально простой дизайн позволяет легко их строить и дешевле, чем более сложные конструкции.

Минусы: Двускатные крыши могут быть проблематичными при сильном ветре и ураганах. Если рамы не будут правильно сконструированы с соответствующими опорами, крыша может обрушиться.Сильный ветер также может вызвать отслаивание материалов от двускатных крыш. Если есть слишком большой свес, ветер может вызвать приподнятость под ним и привести к отслоению крыши от стен.

Укрепление и обвязка крыши ураганом для смягчения ветра во Флориде

Если двускатная крыша используется в районах с сильным ветром, убедитесь, что используются соответствующие распорки, и проверьте крышу после сильного шторма, чтобы убедиться в отсутствии повреждений.

Предлагаемые материалы: Остроконечные крыши могут быть покрыты практически любым материалом, включая битумную черепицу, кедровую плитку, металл, глиняную или бетонную черепицу.Однако, если на крыше также есть вальмы и впадины, ее следует либо покрыть черепицей, либо покрыть металлической черепицей или стоячим фальцем, чтобы предотвратить протечки крыши.

Примечание: Для заснеженных регионов рекомендуется использовать угол наклона не менее 10/12 или 40 °.

Типы двускатных крыш

Боковой фронтон: Боковой фронтон — это основная скатная крыша. Он состоит из двух одинаковых панелей, скошенных под углом, пересекающихся на гребне посреди здания. Треугольное сечение может быть оставлено открытым для открытой двускатной крыши или закрыто для двускатной крыши.

Скрещенный двускатный: Скрещенный двускатная крыша — это две скрещенные секции крыши, соединенные под прямым углом. Два гребня перпендикулярны друг другу. Длина, шаг или высота могут отличаться или не отличаться друг от друга.

Установить кровельную черепицу

7500 долларов США

Средняя цена

Установить металлическую крышу 7

Установить металлическую крышу 7

915000

915000 903

$ 9000

Средняя цена

Узнайте цены в вашем районе

Начните здесь — введите свой почтовый индекс

для дома с отличным дизайном отдельные крылья.Используйте поперечный фронтон, чтобы выделить разные части дома, например, гараж, крыльцо или мансардные окна.

Его часто можно увидеть в домах в стилях Кейп-Код и Тюдоров.

Фронтон передний: Передний двускатная крыша размещается у входа в дом. Такой дизайн часто можно увидеть в домах в колониальном стиле.

Голландская двускатная крыша: Голландская двускатная крыша — это гибрид двускатной и шатровой крыши. Двускатная крыша размещается в верхней части вальмовой крыши для большего пространства и повышения эстетической привлекательности.

2. Вальмовая крыша

Вальмовая крыша имеет скаты со всех четырех сторон. Все стороны равны по длине и сходятся наверху, образуя гребень.

Плюсы: Вальмовые крыши более устойчивы, чем двускатные. Наклон всех четырех сторон внутрь делает его более прочным и долговечным.

Они отлично подходят как для сильных ветров, так и для заснеженных территорий. Наклон крыши позволяет снегу легко соскальзывать без стоячей воды.

Вальмовые крыши могут предложить дополнительное жилое пространство с добавлением слухового окна или вороньего гнезда.

Примечание: Для районов с сильным ветром или сильными штормами рекомендуется угол наклона 4 / 12-6 / 12 (угол 18,5 ° -26,5 °).

Минусы: Вальмовые крыши дороже в строительстве, чем двускатные. Это более сложная конструкция, требующая большего количества строительных материалов. Кроме того, с добавлением слухового окна дополнительные швы могут облегчить образование утечек воды в долинах, если кровельная система не установлена ​​должным образом.

Примечание: Правильная конструкция и техническое обслуживание необходимы, чтобы мелкие проблемы не превратились в серьезные.

Предлагаемые материалы: Вальмовые крыши, как и двускатные крыши, могут быть с кровельным материалом практически любого типа, например, черепицей, металлом или черепицей.

Типы вальмовых крыш

Простые вальмовые крыши: Наиболее распространенный тип вальмовых крыш. Он имеет многоугольник с двух сторон и треугольник с двух сторон. Стороны сходятся вверху, образуя простой гребень.

Крестовина: Аналогично двускатной крыше. Используйте отдельные вальмовые крыши на домах с разными крыльями. Линия, где встречаются две крыши, называется долиной.

Примечание. В долинах может стекать вода. Правильная гидроизоляция — необходимость.

Half Hipped: Стандартная вальмовая крыша, у которой две стороны укорочены для создания карниза.

Ориентировочная стоимость кровли (1620 квадратных футов)

Битумная черепица

Металлическая кровля

Плоская крыша

$ 7,500

$ 7,500

  • в вашем районе

    3.Мансардная крыша

    Мансардная крыша, также известная как французская крыша, представляет собой четырехстороннюю крышу с двойным скатом с каждой стороны, которые соединяются, образуя низкую крышу.

    Нижний склон намного круче верхнего. Бока могут быть плоскими или изогнутыми, в зависимости от стиля.

    Плюсы: Мансардные крыши могут помочь создать много дополнительного жилого пространства. Очень популярно использование помещения как полноценного чердака или жилого помещения, называемого мансардой. Этот стиль подходит как для открытых, так и для закрытых мансардных окон для большей эстетической привлекательности.

    Мансардные крыши отлично подходят для людей, которые хотят гибкости при строительстве будущих домов. При первом проектировании и строительстве дома вы действительно можете сэкономить деньги, начав с простой мансардной конструкции. — Позже вы можете добавить чердак или слуховые окна. Это не только повысит ценность дома, но также позволит домовладельцам легко добавлять пристройки по мере изменения их потребностей.

    Минусы: Низкий скат мансардной крыши не идеален для районов с сильным снегопадом.

    Мансардные крыши стоят больше, чем обычные крыши, из-за украшений и деталей, которые они вставляют. Но добавленное пространство и характер могут более чем компенсировать дополнительные затраты на первоначальное строительство.

    Предлагаемые материалы: Поскольку мансардная крыша имеет уникальный дизайн, выбор уникального материала может сделать крышу еще более особенной. Использование металла, такого как медь или цинк для крутой части крыши, может быть более дорогим с самого начала, но потребует гораздо меньше обслуживания в будущем, что делает его хорошим долгосрочным выбором.

    Использование деревянной или шиферной черепицы с ромбовидным рисунком — это способ выделить мансардную крышу. Однако для черепицы с перекрытием не следует использовать черепицу . Асфальтовую черепицу можно по-прежнему использовать на более крутых участках крыши в обычном порядке.

    Для мансардной крыши можно использовать большинство материалов, но имейте в виду, что часть крыши имеет небольшой уклон. Убедитесь, что он правильно гидроизолирован, чтобы защитить целостность крыши.

    Типы мансардных крыш

    Мансардные крыши могут иметь разные силуэты, в том числе прямые, выпуклые или вогнутые.Окна очень важны для обеспечения света дополнительным жилым пространством. В величественных домах также могут быть деревянные украшения, отделка или декоративный ограненный камень.

    4. Gambrel Roof

    Gambrel, или крыша сарая, очень похожа на мансарду в том смысле, что у нее два разных ската. Разница между ними в том, что у гамбреля только две стороны, а у мансарды четыре.

    Как и мансарда, нижняя сторона двускатной крыши имеет почти вертикальный крутой уклон, а верхний уклон намного ниже.

    Гамбрелей можно увидеть не только на сараях, фермерских домах и бревенчатых домиках. Их также можно увидеть в домах в голландском колониальном и георгианском стиле.

    Плюсы: Как и мансарда, гамбрель обеспечивает дополнительное жилое пространство на чердаке, чердаке или чердаке. Кроме того, его просто оформить.

    В проушине используются только две балки крыши вместе с косынками. Поскольку конструкция довольно проста и требует меньшего количества материалов, это помогает снизить стоимость крыши.

    Крыши Gambrel также являются отличной идеей для навесов и складских помещений. Их форма может обеспечить больше места для хранения, не занимая больше места.

    Минусы: Покрытая крыша не рекомендуется для районов с сильным ветром или регионов со значительными снегопадами. Открытая конструкция может привести к обрушению крыши под сильным давлением.

    Крыши Gambrel также должны быть хорошо построены, иметь гидроизоляцию на гребнях и регулярно обслуживаться. Хорошая идея — ежегодно проверять крышу на крыше на предмет повреждений, нанесенных штормами, сильными дождями или снегопадами.

    Рекомендуется использовать окна для добавления света в дополнительное пространство. Это одновременно и за, и против. Хотя все детали добавляют к дому красоту в целом, они увеличивают вероятность протекания воды.

    Источник изображения: MetalRoof.us

    Предлагаемые материалы: Материал, используемый для двускатной крыши, будет зависеть от стиля дома. Широко применяется деревянная, асфальтовая или шиферная черепица. Однако использование металла значительно сократит объем необходимого обслуживания.

    Примечание: Если двускатная крыша используется в экстремальных погодных условиях, настаивайте на усиленных фермах, особенно на верхнем скате.

    5. Плоская крыша

    Как следует из названия, плоские крыши кажутся совершенно плоскими, без уклона. Тем не менее, у них есть небольшой наклон, чтобы обеспечить сток и дренаж воды.

    Эти крыши обычно используются на промышленных или коммерческих зданиях. Однако они также могут быть установлены в жилых домах как в районах с высоким, так и с низким уровнем осадков.

    Большинство людей не задумываются о количестве доступного жилого пространства на открытом воздухе, которое может предоставить плоская крыша. Так что не отказывайтесь полностью от них при строительстве нового дома!

    Плюсы: Дополнительная жилая площадь на крыше для патио, сада или частично огорожена для комнаты пентхауса. Установки отопления и охлаждения также можно размещать на плоских крышах, скрывая их от глаз. — Это особенно распространенная практика в коммерческих конструкциях крыш.

    Сколько денег может сэкономить солнечная крыша в Кентукки?

    Получайте прибыль от пространства на крыше: найдите местные предложения по солнечной энергии в вашем районе, избавьтесь от счетов за электроэнергию.

    Подсчитайте мою экономию!

    Конструкция также способствует установке фотоэлектрических солнечных панелей в более энергоэффективном и энергонезависимом доме.

    Плоские крыши легче построить, чем скатные, и для них требуется меньше строительных материалов, что снижает затраты.

    Минусы: Низкий уклон делает плоские крыши более уязвимыми для протечек воды. Они не рекомендуются для регионов с большим количеством осадков или снегопадов.

    Хотя первоначальные затраты на строительство плоской крыши дешевле, чем скатная крыша, они могут быть более дорогими в долгосрочной перспективе из-за затрат на техническое обслуживание и текущий ремонт и замену кровли.

    Предлагаемые материалы: Обеспечение водонепроницаемости плоской крыши является обязательным условием. Лучше всего использовать непрерывный материал без швов. Чаще всего используются гудрон и гравий, рулонная кровля, металлические листы, ПВХ, ТПО и резиновая мембрана.

    Примечание: Зеленые крыши также набирают популярность. Они эстетически привлекательны, энергоэффективны, поскольку вся растительность действует как дополнительный слой изоляции, с охлаждающими свойствами и помогает бороться с эффектом городского острова тепла.Слои создаются с использованием полезных растений, почвы, дренажа и гидроизоляционной мембраны.

    6. Skillion Roof

    Skillion также называют односкатной крышей или односкатной крышей. Это односкатная крыша, обычно прикрепленная к более высокой стене. — Его можно рассматривать как половину скатной крыши или как более наклонную плоскую крышу.

    Крыши Skillion в основном используются для пристройки домов, навесов и подъездов. Тем не менее, теперь они также используются во всей структуре домов в более современном стиле.

    Плюсы: Skillions легко собрать и использовать гораздо меньше строительных материалов, чем крыши других типов. Их крутой уклон позволяет легко стекать снегу и воде, что делает их идеальными для регионов с сильным дождем и снегом. Их также можно использовать исключительно в целях дизайна, чтобы добавить архитектурный интерес и эстетическую привлекательность.

    Минусы: Если уклон крыши слишком высокий, потолки могут быть слишком низкими. Кроме того, дома с односкатной крышей могут иметь проблемы при сильном ветре.

    Предлагаемые материалы: Из-за крутого наклона резиновое покрытие и кровельные мембраны могут быть исключены. Чтобы придать образу более обтекаемый вид, вы можете использовать стоячий шов, а не плитку или черепицу. Чтобы сделать дом более экологичным и энергонезависимым, можно также установить большие фотоэлектрические солнечные панели.

    7. Крыша Jerkinhead

    Крыша Jerkinhead использует элементы как двускатной, так и вальмовой крыши. Его можно представить как двускатную крышу с шатровыми концами (укоротить концами вниз).Или его можно охарактеризовать как вальмовую крышу с двумя короткими сторонами. — Их еще называют остриженными двускатными или английскими шатровыми крышами.

    Плюсы: Крыши Jerkinhead более устойчивы, чем обычная двускатная крыша. Если подрезать или повернуть острие вниз, крыша становится более устойчивой к ветру. Они также предоставляют больше места, чем традиционная вальмовая крыша. Более высокий шаг предлагает больше жизненного пространства, обеспечивая лучшее усиление. Крыши Jerkinhead придают архитектурный интерес любому дому.

    Минусы: Более сложная конструкция приведет к увеличению затрат на строительство.
    Предлагаемые материалы: Крыша Jerkinhead может быть построена из практически любого кровельного материала.

    8. Крыша «бабочка»

    Крыша «бабочка» — это V-образная крыша, состоящая из двух тандемных частей, которые расположены под углом вверх. Средняя часть наклонена вниз, где две части встречаются в долине. Общий эффект — это летающие крылья бабочки.
    Крыша-бабочка популярна в современном, экологически чистом и тропическом стиле.

    Плюсы: Верхний угол внешних краев позволяет использовать окна большего размера. Это придает дому больше естественного света, снижает расходы на отопление зимой и придает дизайну открытость.

    Долина в средней части крыши «бабочка» позволяет собирать дождевую воду, что делает ее полезной для регионов с высокой засухой. Для этой цели обычно устанавливается водосточная труба, прикрепленная к бочке от дождя или другому типу резервуара для воды.

    Крыша типа «бабочка» идеально подходит для создания экологически чистого домашнего дизайна, поскольку в нее можно легко встроить фотоэлектрические солнечные панели, системы сбора воды и естественное освещение.

    Минусы: Сложность конструкции удешевляет крышу-бабочку. Мало того, что первоначальные затраты выше, чем у обычных крыш, но и обслуживание будет дороже.

    Обеспечение гидроизоляции крыши «бабочка» имеет важное значение. Дренажные системы могут засориться, что приведет к вытеканию воды. Со временем это ослабит столбы, что может привести к обрушению крыши.
    Открытая конструкция и высокие окна могут затруднить регулирование температуры во всем доме. Некоторые области могут быть намного теплее других.

    Предлагаемые материалы: Использование прочной непрерывной мембраны без швов — ключ к сохранению водонепроницаемости крыши «бабочка». Другой вариант — использовать металл, органические материалы или солнечные батареи.

    9. Крыша капота

    Крыша капота, также известная как карниз с выступом, имеет двойной уклон, причем нижний уклон устанавливается под меньшим углом, чем верхний. Это как обратная мансарда.

    Нижний откос нависает над стеной дома.Этот свес — отличное прикрытие для открытой веранды.

    Крыши с капотом обычно не используются в современных домах. Они в основном использовались на французском языке и их можно увидеть в регионах Луизианы и Миссисипи.

    Плюсы: Верхний откос обеспечивает дополнительное жилое пространство для небольшого чердака или сводчатого потолка. Он также подходит для слуховых или боковых окон.
    Свесные карнизы не только защищают крыльцо, но и помогают защитить стены от повреждений, причиненных водой.

    Вода легко стекает по скатам крыши, а измененная конструкция вальмы делает ее более прочной, чем двускатная крыша.

    Минусы: Сложный дизайн требует больше строительных материалов, и его сложнее построить. Это делает крышу капота более дорогой, чем другие, более простые конструкции.
    Хотя вода легко стекает со склонов, на стыке двух склонов образуются долины. Это может вызвать стекание снега и воды. Для гидроизоляции этих участков необходимы дополнительные меры предосторожности.

    Предлагаемые материалы: Крыши с капотом могут быть изготовлены из практически любого материала, включая черепицу, металл и натуральный камень.

    10. Крыша соляного ящика

    Крыша соляного ящика асимметрична по конструкции: одна сторона скорее имеет слегка наклонную плоскую крышу, а другая — более наклонную, с фронтонами на каждом конце.

    Дома из соляных ящиков — вариации раннего колониального дизайна и дизайна Кейп-Код. Они возникли из-за необходимости иметь больше места. Ранние американцы поняли, что они могут добавить больше места с меньшими затратами материала, добавив наклонную крышу к существующей двускатной крыше.Вскоре были построены дома с уже добавленной односкатной крышей.

    Плюсы: Наклон позволяет воде легко стекать, что делает крышу соляной коробки подходящей для участков, которые получают сильный дождь. Асимметричный дизайн делает ее более прочной, чем простая двускатная крыша.
    Он добавляет больше жилого пространства, делая дом от полутора до двух этажей.

    Минусы: Дизайн может быть хитрым, что увеличивает стоимость строительства.
    Хотя здесь предусмотрено больше жилого пространства, это не так много, как на обычной скатной крыше.Также в некоторых комнатах могут быть наклонные потолки.

    Предлагаемые материалы: Крыши соляных ящиков могут быть изготовлены из большинства строительных материалов.

    11. Пилообразная крыша

    Пилообразная крыша — это две или несколько параллельных скатных крыш, в которых чередуются наклонные и вертикальные поверхности. Как следует из названия, крыша при виде сбоку напоминает пильный диск. Пилообразные крыши когда-то использовались только в промышленных зданиях. Однако теперь их используют и в современном домашнем дизайне.

    Плюсы: Окна расположены в вертикальных пространствах крыши, что обеспечивает больше естественного света внутри дома.

    Более высокие пики дают возможность построить либо сводчатые потолки, либо жилое пространство на чердаке.
    Сочетание различных уклонов и использование естественного света делают этот дизайн отличным выбором для домов с экологически чистыми удобствами, такими как солнечные батареи, геотермальные системы и системы лучистого отопления.

    Минусы: Сложная конструкция и необходимые строительные материалы сделают пилообразную крышу намного дороже, чем другие типы крыш.Это крыша, требующая особого ухода.
    Добавление окон, впадин и различных уклонов увеличивает вероятность протекания воды. По этой причине не рекомендуется использовать пилообразные крыши в районах с сильным снегопадом.

    Предлагаемые материалы: В зависимости от стиля дома крыша может быть деревянной, стальной или железобетонной.

    12. Изогнутая крыша

    Изогнутая крыша очень похожа на Skillion или односкатную крышу, но плоскости изогнуты. Это очень современное здание с уникальным креативным дизайном крыши.Степень изгиба может варьироваться от слегка изогнутой до формы арки.

    Ориентировочная стоимость кровли (1620 квадратных футов)

    Битумная черепица

    Металлическая кровля

    Плоская крыша

    $ 7,500

    $ 7,500

  • в вашем районе

    Плюсы: Изогнутые крыши эстетически привлекательны и позволяют создать дом, непохожий на любой другой.Они также создают изящные формы внутри дома.

    Изогнутая крыша может использоваться для покрытия всего дома или отдельной секции, например, арочного входа.
    Поскольку криволинейные крыши проектируются архитектором или строителем, их можно настроить так, чтобы они соответствовали региону, в котором строится дом. Например, в районах с сильным ветром крыша с меньшим уклоном будет более прочной, чем крыша с большим уклоном. В то время как в районах, где выпадает больше снега и дождя, может быть больше арки, чтобы вода могла стекать.

    Минусы: Стоимость криволинейной кровли будет зависеть от сложности конструкции.
    Предлагаемые материалы: лучший материал для изогнутых крыш — металл. Он будет изгибаться и принимать любую форму, а также значительно сокращается время ухода за ним.

    13. Пирамидальная крыша

    Пирамидальная крыша — это разновидность вальмовой крыши. Все четыре стороны сводятся к вершине крыши. Нет ни вертикальных сторон, ни фронтонов.

    Пирамидальные крыши в основном используются для небольших зданий, таких как бунгало и коттеджи.Они также используются для вспомогательных построек, таких как бассейны, гаражи и складские помещения.

    Плюсы: Пирамидальная крыша чрезвычайно устойчива к сильным ветрам. Это делает его отличным архитектурным выбором для районов, подверженных ураганам и сильным ветрам.

    Наклон обеспечивает дополнительное пространство для вентиляции, чердаков или высоких потолков. Плюс к этому расходы на электроэнергию снизятся за счет нависающего карниза.

    Минусы: Стоимость пирамидных крыш выше из-за сложности конструкции.

    14. Купольная крыша

    Купольная крыша многоугольная с формой перевернутой чаши. Купольные крыши отлично подходят для добавления уникальных и эстетичных элементов в любой дом. Это отличный выбор для куполов, беседок или вороньих гнезд.

    Плюсы: Купольные крыши красивы по дизайну и долговечны.

    Минусы: Сложность купольных крыш делает их строительство дорогостоящим. Однако, в зависимости от конструкции, может быть доступна сборная.
    Предлагаемые материалы: Купольные крыши могут быть построены из черепицы, металла и даже стекла. Однако для купольной крыши, требующей меньшего ухода, рекомендуется использовать металл.

    15. Комбинированная крыша

    Комбинированная крыша включает в себя конструкцию с использованием различных крыш на одной и той же конструкции по эстетическим и практическим причинам.

    Например, дом может иметь шатровую крышу с двускатной крышей над слуховыми окнами и скиллионом над крыльцом.

    Плюсы: Использование различных крыш придает дому архитектурный интерес.Это также отличный способ использовать лучший тип крыши для каждой части дома.

    Минусы: Чем сложнее конструкция, тем дороже будет. Добавление различных уклонов и типов крыш потребует больше строительных материалов и затрат на рабочую силу.

    При соединении разных крыш всегда появляются впадины и гребни. Это самые слабые места крыши, где вода может скапливаться и течь.

    Выбирая крышу, сначала определите, какой тип крыши подойдет, а какой нет.Например, если вы живете в заснеженной местности, одним из наиболее практичных вариантов может стать более высокая скатная крыша, которая легко сбрасывает большие скопления снега. После того, как вы сузили свой выбор, подумайте о своих потребностях. Вам нужно дополнительное пространство или вы бы предпочли построить экологически чистый дом? Наконец, определитесь со стилем.

    Примите во внимание эти важные факторы, и вы получите крышу и дом своей мечты.

    Кредиты:

    Все права защищены:

    Топ-15 типов крыш, плюс их плюсы и минусы — прочтите, прежде чем строить!

    Вклады подрядчика и эксперта по кровле, Райан Слэттон

    Содержание Организация и форма Шери Хосейл

    Руководство, проверка фактов и редактирование Александром Биевецким

    Мансардная крыша | Houzz

    Дом графства в европейском стиле в Нью-Джерси

    Дом в стиле французской деревенской постройки из натурального камня, построенный по индивидуальному проекту L&L Builders, расположенный во Франклин Лейкс, штат Нью-Джерси.
    Фото элегантного экстерьера дома в Нью-Йорке.
    Цвет экстерьера крыши дома с более светлым камнем — cheriejoy

    Дом с видом на реку

    Новое крыльцо в красивом традиционном доме с шиферной мансардной крышей. Greg Hadley Photography
    Традиционный внешний вид дома в DC Metro
    Фантастическое обновление голландского колониального стиля! — madeline_lafleur

    Солнечная металлическая кровля

    Солнечная крыша амбара во Френчтауне, штат Нью-Джерси. Эта мансардная крыша имеет интегрированную фальцевую крышу с солнечными батареями и современными снежными рельсами.By Global Home Improvement
    солнечная металлическая кровля существует? — margoredfern

    Willow Oak Residence

    Построенный в 1889 году в нескольких минутах ходьбы от старой железнодорожной станции Ист-Фоллс-Черч, отдаленно напоминающий готический викторианский отель был достопримечательностью в районе деревянных каркасных домов конца 19 века. Двухэтажный дом меняли много раз за 116 лет своей жизни, при этом большая часть изменений ухудшила стиль и целостность первоначального дома. Начиная с середины двадцатого века, некоторые изменения можно было рассматривать как улучшения.Замечательно доминирующая передняя башня была скрыта надстройкой над навесом для ванной комнаты. Наружная обшивка была покрыта асбестовым сайдингом, что потребовало удаления любых деревянных деталей, выступающих с ее поверхности. Плохо спроектированные миниатюрные дополнения были добавлены к задней части, создав небольшие, неудобные места с низкими потолками, которые стали неактуальными для современного пользователя. Дом серьезно нуждался в капитальном ремонте и реставрации. Молодая семья приобрела дом и сразу осознала недостатки; суб-номинальные помещения, кухня, ванные комнаты и системы.Программа этого проекта была тесно связана с эстетикой, функцией и бюджетом. Программа предусматривала значительное расширение дома за счет новой большой задней пристройки вместо прежних небольших пристроек. Критически важным для программы было не только защитить целостность первоначального дома, но и восстановить и расширить дом таким образом, чтобы пристройка была бесшовной. Завершенный дом должен был соответствовать всем требованиям современного дома со значительными жилыми помещениями, включая реконфигурированное фойе, гостиную и столовую на первом этаже и три модифицированные спальни на втором этаже.В задней части дома пристройка создала новую кухню, семейную комнату, грязевую комнату, дамскую комнату и холл с черной лестницей. Этот новый лестничный холл соединил новый и существующий первый этаж с новой комнатой отдыха на нижнем цокольном этаже и новой главной спальней с прачечной и второй ванной комнатой на втором этаже. Весь экстерьер дома был обшит до первоначальной обшивки. Были установлены новые деревянные окна, деревянный сайдинг, отделка стен, включая карниз крыши и грабли. Каждая деталь экстерьера дома соответствовала оригинальным деталям.Этот факт был подтвержден исследованием дома и изучением фотографий рубежа веков. Пристройка второго этажа была удалена, что облегчило восстановление четырехгранной мансардной башни. Окончательный дизайн дома получился сильным, но не подавляющим. Как отремонтированный дом, готовый продукт вписывается в район, восстанавливая его статус ориентира, удовлетворяя потребности владельца в доме и доме. Hoachlander Davis Photography
    Если рамы и / или слуховые окна вызовут резкий скачок в цене, станет ли что-то подобное значительно дешевле? — Crystalsunalta

    Screen Patio — Фото навесов для бассейна

    Florida Screen Pool Enclosure — Цвет бронзовый — Крыша в мансардном стиле
    Фото бассейна в островном стиле в Майами
    Мне нравятся эти стулья, легко добавить верхние подушки — s_atk

    Лучшее из Houzz 2021: Результаты есть!

    Есть профи, есть еще профи Best of Houzz. Просматривайте лучших профессионалов и фотографии рядом с вами.

    Увидеть победителей

    Особняк Le Grand Rêve Estate, Виннетка, штат Иллинойс, Северный берег

    Французский замок, вдохновленный поместьем Le Grand Rêve Mansion Estate на Северном берегу в Виннетке, штат Иллинойс, возможно, самые красивые дома, которые я когда-либо имел честь снимать (и Я сфотографировал сотни лучших домов, построенных по индивидуальному заказу. Безупречное видение домовладельца Деборы Джарол в сочетании с архитектором Ричардом Лэндри действительно заслуживает внимания. Архитектурная фотография Miller + Miller
    Как парадный вход, арочные окна — alamo_heights

    Elevations

    Felix Sanchez
    Традиционный двухэтажный дом среднего размера в Хьюстоне
    Хотелось бы увидеть визуализацию с двойными парадными крыльцами.Не уверен, можно ли добиться такого вида без крыши Mansfield. — pcolauga

    Roblar Avenue

    Деннис Майер, фотограф
    Пример классического прямоугольного бассейна в Сан-Франциско
    Пример простого бассейна с гидромассажной ванной и крышкой. — tpoehling

    Восстановление истории

    Известный как «Эджвуд», этот дом, внесенный в Национальный реестр исторических мест, был построен на поле битвы во время войны за независимость в 1845 году. Сочетание архитектуры готического возрождения с квакерскими влияниями — и пристройка к башне, построенная в 1889 году » Эджвуд »выделяется в регионе, где преобладает колониальная архитектура.Фото Джона Уэлша.
    Просто интересно. Детали над окнами, верхние окна в готическом стиле, вход — gaoqik

    Традиционный экстерьер

    Вдохновение для реконструкции двухэтажного деревянного дома в викторианском стиле с двускатной крышей в Сиэтле
    Размер этой двери не требует боковых огней — Susiekarno

    Мансарда 1970-х годов встречается с современным ландшафтом

    Этот мансардный дом с крышей в стиле семидесятых плавал в море бетона, и его нужно было закрепить на месте.Клиенты обратились к дизайнеру Патрику Л. Бойд-Ллойду из компании David Rolston Landscape Architects с просьбой помочь смягчить суровый передний двор, на котором только насаждения были формальным преимуществом Cotoneaster glauca. Большая часть круглой подъездной дороги, которая читалась как небольшая взлетно-посадочная полоса, была удалена, оставив просторную дорожку и новый автодорожный въезд, очерченный высокой травой. Материал Hard-scape — это открытый заполнитель и бетон, подвергнутый пескоструйной обработке. Простая современная палитра растений отражает характер дома: синие цветущие деревья витекса и гортензии из листьев белого дуба добавляют летний колорит, а черный бамбук отбрасывает тени на нетронутые лепные стены, а тонкая декоративная трава мискантуса добавляет немного формальности.Современные чаши Wok — фирменный акцент Rolston — используются для создания лишних акцентов сезонных цветов.
    Открытый агрегат с акцентом на отделке веником — rosenbaumsh

    Willow Oak Residence

    Построенный в 1889 году в нескольких минутах ходьбы от старой железнодорожной станции Ист-Фоллс-Черч, этот смутно напоминающий готический викторианский стиль был ориентиром в районе деревянных каркасных домов конца XIX века. . Двухэтажный дом меняли много раз за 116 лет своей жизни, при этом большая часть изменений ухудшила стиль и целостность первоначального дома.Начиная с середины двадцатого века, некоторые изменения можно было рассматривать как улучшения. Замечательно доминирующая передняя башня была скрыта надстройкой над навесом для ванной комнаты. Наружная обшивка была покрыта асбестовым сайдингом, что потребовало удаления любых деревянных деталей, выступающих с ее поверхности. Плохо спроектированные миниатюрные дополнения были добавлены к задней части, создав небольшие, неудобные места с низкими потолками, которые стали неактуальными для современного пользователя. Дом серьезно нуждался в капитальном ремонте и реставрации.Молодая семья приобрела дом и сразу осознала недостатки; суб-номинальные помещения, кухня, ванные комнаты и системы. Программа этого проекта была тесно связана с эстетикой, функцией и бюджетом. Программа предусматривала значительное расширение дома за счет новой большой задней пристройки вместо прежних небольших пристроек. Критически важным для программы было не только защитить целостность первоначального дома, но и восстановить и расширить дом таким образом, чтобы пристройка была бесшовной.Завершенный дом должен был соответствовать всем требованиям современного дома со значительными жилыми помещениями, включая реконфигурированное фойе, гостиную и столовую на первом этаже и три модифицированные спальни на втором этаже. В задней части дома пристройка создала новую кухню, семейную комнату, грязевую комнату, дамскую комнату и холл с черной лестницей. Этот новый лестничный холл соединил новый и существующий первый этаж с новой комнатой отдыха на нижнем цокольном этаже и новой главной спальней с прачечной и второй ванной комнатой на втором этаже.Весь экстерьер дома был обшит до первоначальной обшивки. Были установлены новые деревянные окна, деревянный сайдинг, отделка стен, включая карниз крыши и грабли. Каждая деталь экстерьера дома соответствовала оригинальным деталям. Этот факт был подтвержден исследованием дома и изучением фотографий рубежа веков. Пристройка второго этажа была удалена, что облегчило восстановление четырехгранной мансардной башни. Окончательный дизайн дома получился сильным, но не подавляющим.Как отремонтированный дом, готовый продукт вписывается в район, восстанавливая его статус ориентира, удовлетворяя потребности владельца в доме и доме. Hoachlander Davis Photography
    Высота двери, стеклянный дизайн, свет в дом. — apgerfin

    Сельский пейзаж

    В этом проекте переделан фасадный фасад, получивший награду. Существующая мансардная крыша была обрамлена, чтобы создать новый вид, который придает особую привлекательность бордюрам! Интерьер дома не нужно было модифицировать, чтобы приспособить к этому ремонту, поскольку все строительство происходило снаружи дома.John Ray Photography
    обожает синий сайдинг и серую дверь гаража! — kerry_ascione

    Внешний вид

    Домовладельцы устали от внешнего вида своего дома и нуждаются в творческой помощи! С крышей в мансардном стиле они думали, что нет никакой надежды на создание обновленного внешнего вида, и просто собирались довольствоваться новой входной дверью и окнами. С изношенной фотографией, которую они хранили в течение многих лет, арочного стиля входа, который они любили, честно говоря, на первый взгляд просто невозможно воспроизвести, мы приступили к работе! Последние штрихи включают новую медную крышу, систему входных дверей из африканского красного дерева, изготовленную на заказ, и подвесной светильник идеального размера, благодаря которому домовладельцы представляют реальность! Кривая
    , колонна против дома, похожая на дизайн Стива (который мне нравится колонна или полуколонна против дома) — gdgaudino85

    PAVONIA AVENUE

    Недвижимость, продаваемая Hudson Place Realty — Стиль встречается с сущностью в этом таунхаусе примерно 1875 года.Полностью отремонтированный и отреставрированный в современном, но теплом и гостеприимном стиле, 295 Pavonia Avenue — идеальный дом для городской семьи 21 века. Этот дом в Гамильтон-Парк расположен на участке шириной 25 футов. Он предлагает идеальную открытую планировку, 5 спален, 3,5 ванных комнаты и частный оазис на открытом воздухе. Триплекс владельца площадью 3600 кв. Футов представляет собой уникальную формальную столовую ротонду, гостиную с открытой кирпичной кладкой и встроенный развлекательный центр, дамскую комнату и рабочий уголок. На верхних этажах спальни есть отдельная гостиная, большая гардеробная с индивидуальными встроенными элементами, ванна-мечта с большой глубокой ванной, двойной туалетный столик, отдельный душ и туалет.Верхний этаж представляет собой отдельное уединенное место со спальней, ванной и большой гостиной. Кухня шеф-повара, созданная специально для энтузиастов кулинарии, оснащена первоклассной бытовой техникой с 48-дюймовым холодильником Viking, индукционной плитой Kuppersbusch, встроенной духовкой с двойными стенками и посудомоечной машиной Bosch, кофеваркой для эспрессо Dacor, холодильником для вина Viking, столешницами из итальянского мрамора Zebra и кладовая. Уголок для завтрака ведет на большую террасу и во двор для безупречных развлечений в помещении и на открытом воздухе.Другие особенности здания включают; Красивый фасад с характерной мансардной крышей, паркетные полы, освещение Lutron, домашняя автоматизация / звуковая система, 2 зоны CAC, 3 зоны лучистого тепла и огромные хранилища, офис на уровне сада и большая двухкомнатная квартира с отдельным входом, завершают этот впечатляющий дом .
    Мне нравятся раздвижные двери сарая для стены доски объявлений. В них можно разместить настенные корзины для папок. — debra_scambia

    Сельский пейзаж

    В этом проекте переделан фасадный фасад, отмеченный наградами.Существующая мансардная крыша была обрамлена, чтобы создать новый вид, который придает особую привлекательность бордюрам! Интерьер дома не нужно было модифицировать, чтобы приспособить к этому ремонту, поскольку все строительство происходило снаружи дома. John Ray Photography
    любит синий сайдинг с серым гаражом и акцентным сайдингом — kerry_ascione

    page_type: page_browse_photo

    8 распространенных типов крыш | Owens Corning Roofing

    Если вы приобретаете новую крышу или строите пристройку к дому, для которой требуется дополнительное пространство на крыше, то вы можете ознакомиться с некоторыми из наиболее распространенных конструкций крыш и их влиянием на выбор кровельных материалов.

    Конструкции, формы и стили крыш

    В зависимости от архитектуры дома крыша потенциально может составлять 40% экстерьера, часто играя большую роль в его общем внешнем виде и сдерживании привлекательности. Итак, когда придет время устанавливать новую крышу, вам нужно выбрать кровельные материалы и цвета черепицы, которые хорошо сочетаются с формой и уклоном вашей крыши, а также дополняют внешний вид вашего дома.

    Понимание потенциальных характеристик и влияния конструкции крыш различной формы и уклона может помочь вам решить, какая черепица и кровельные материалы лучше всего подходят для вашего дома как с точки зрения эксплуатационных характеристик, так и с эстетической точки зрения.

    8 Распространенных типов и стилей крыш

    Pro Совет: Кровельная черепица Owens Corning® подходит практически для всех типов конструкций крыш, при условии, что уклон крыши соответствует изложенным минимальным требованиям. Owens Corning® предлагает различные типы кровельной черепицы в широком диапазоне цветов, от трехслойной черепицы до архитектурной черепицы, которые дополняют любой стиль крыши и внешний вид дома, а также долговечны, чтобы защитить ваш дом от непогоды. Вы можете «примерить» различные кровельные черепицы и цвета с помощью нашего визуализатора Design EyeQ®, чтобы увидеть, какие продукты и цвета вам больше всего нравятся для вашего дома и типа крыши.

    Уклон крыши

    Наклон вашей крыши имеет как практическую, так и эстетическую функцию. Например, вода от дождя или снега имеет тенденцию проливаться или стекать быстрее на крутых крышах. Наклон крыши выражается в соотношении, основанном на пропорциях крыши.

    Подрядчики кровельных работ могут использовать термин «6 из 12» или использовать сокращенную версию, например 6:12 или 6/12. Это означает, что крыша поднимается на 6 дюймов по вертикали на каждые 12 дюймов (или 1 фут) по горизонтали. Это легко можно перевести на любое число.Крыша с уклоном 4 на 12 поднимется на четыре дюйма по вертикали и на 12 дюймов по горизонтали.

    Скат крыши вашего дома может помочь создать интересный силуэт, от плоских уклонов до крутых склонов.

    При выборе кровельных материалов имейте в виду, что чем круче уклон, тем более заметна поверхность вашей крыши над землей. , потенциально оказывая еще большее влияние на внешний вид вашего дома.

    Большинство домовладельцев могут доверить эти расчеты своему подрядчику по кровле.Однако важно знать, что Международный жилищный кодекс содержит конкретные требования к минимальному уклону для всех кровельных покрытий, включая битумную черепицу. Ваш подрядчик по кровле может помочь вам выбрать правильный выбор для вашего уклона.

    Хотя некоторые крыши традиционно строятся с определенным уклоном, это не жесткое правило.

    8 распространенных типов крыш

    Двускатная крыша

    Вспомните свой первый карандашный рисунок дома.Скорее всего, вы нарисовали двускатную крышу. По сути, это треугольник, основание которого опирается на дом, а две стороны поднимаются до гребня. Наклоны на двускатной крыше могут сильно отличаться от крутых в стиле шале до крыш с пологим уклоном.

    Иллюстрация

    Двускатная крыша Двускатная крыша — чрезвычайно популярный стиль крыши, который хорошо подходит для различных домашних конструкций. Вы можете вообразить это с фронтальными фронтоны над входами или пойти с дизайном скрещенных фронтонов, который состоит из двух выступов, установленных под прямым углом.

    Обрезанная двускатная крыша

    Обрезанная двускатная крыша носит несколько названий, в том числе выпуклый. Фронтальные крыши спроектированы с базовой формой фронтона, с двумя сторонами, поднимающимися до конька, но затем заимствующим элемент у шатровых крыш: верхние пики «загнуты внутрь», создавая небольшие шатры на концах конька .

    Обрезанная двускатная крыша, иллюстрация

    Эти бедра придают дому интересную архитектурную деталь и помогают продемонстрировать высококачественную дизайнерскую черепицу.

    Голландская двускатная крыша

    Голландская двускатная крыша — еще одна крыша комбинированного стиля, в которой использованы элементы дизайна как двускатной, так и вальмовой крыши. Миниатюрная двускатная крыша, или «фронтон», располагается на традиционной шатровой крыше.

    Голландская остроконечная крыша Иллюстрация

    Фронтонная часть предоставляет домовладельцам увеличенное чердачное пространство и даже может быть оснащена окнами для дополнительного солнечного света.

    Gambrel Roof

    Представьте себе классический красный сарай с белой отделкой, и вы только что вообразили двускатную крышу.Его две стороны имеют по два склона, крутой и пологий. Конструкция позволяет использовать верхний этаж как чердак или чердак. Добавление окон по бокам двускатной крыши может принести естественный свет и увеличить использование верхнего этажа.

    Крыша Gambrel

    Крутые секции крыш Gambrel очень хорошо видны, поэтому домовладельцы должны внимательно рассмотреть внешний вид своей кровельной черепицы.

    Вальмовая крыша

    Традиционная вальмовая крыша состоит из четырех скатов одинаковой длины, которые пересекаются, образуя простой гребень.Однако есть вариации, например, полубедра с двумя более короткими сторонами с карнизами.

    Вальмовая крыша. Если у вас шатровая крыша, то вы, возможно, уже поняли, что большая часть крыши видна, если смотреть на ваш дом. Тип и цвет кровельной черепицы, которую вы устанавливаете на вальмовой крыше, будут составлять большую часть общего внешнего вида вашего дома, потому что она очень хорошо видна.

    Мансардная крыша

    Лувр в Париже — прекрасный образец мансардной крыши, классической формы которой является французская архитектура.Эта четырехсторонняя конструкция с двойными откосами имеет очень крутые нижние откосы, которые могут быть плоскими или изогнутыми.

    Мансардная крыша Иллюстрация

    Хотя мансардная крыша возникла во Франции, она быстро стала популярной в Соединенных Штатах. Этот стиль позволяет домовладельцам в полной мере использовать верхний этаж с обилием внутреннего чердака и множеством окон, и это выглядит особенно привлекательно, когда добавляются слуховые окна.

    Pro Tip: Выбор архитектурной черепицы сланцевой формы, такой как черепица Owens Corning® Berkshire®, может еще больше усилить эстетику старины этой конструкции крыши.

    Односкатная крыша

    Если вы предпочитаете современный дизайн дома, вам наверняка понравится односкатная крыша. Этот «навесной» стиль напоминает половину традиционного фронтона. В то время как односкатная крыша долгое время использовалась для подъездов и пристроек, теперь она украшает всю конструкцию ультрасовременных построек. Большинство односкатных крыш, как правило, имеют более низкие уклоны, чаще всего 4 из 12 и ниже, хотя более крутые уклоны ускоряют сток воды.

    Односкатная крыша Иллюстрация

    Дома с односкатной крышей, как правило, представляют собой уникальные конструкции, отражающие стиль и индивидуальность их владельцев.Односкатные крыши предоставляют некоторые интересные возможности для размещения окон, от небольших рядов стеклянных панелей непосредственно под крышей до больших панорамных окон в передней части дома.

    Плоская крыша (пологая крыша)

    Когда большинство людей думают о плоских крышах, на ум часто приходят торговые центры и промышленные комплексы. Однако в период между 1945 и 1970 годами многие современные архитекторы середины века экспериментировали с плоскими крышами, создавая дома мечты для кинозвезд и богатых бизнесменов. Плоские крыши соответствовали внешнему виду того периода, гармонируя с окружающей средой и создавая большие открытые планы этажей. Некоторые дома имеют ограниченную плоскую поверхность, а остальная часть крыши имеет двускатную или шатровую конструкцию. Кроме того, в некоторых пристройках дома может использоваться плоская крыша, чтобы обеспечить дополнительную жилую площадь на втором этаже.

    Плоская крыша. Иллюстрация

    . Помните, что плоская крыша на самом деле не означает плоскую — для отвода воды необходим уклон.

    Pro Совет: Плоские крыши (пологие) особенно уязвимы для протечек, поэтому они должны быть тщательно гидроизолированы и покрыты подходящим материалом, таким как самоклеящаяся многослойная модифицированная битумная мембранная система SBS, a ПВХ, ТПО или резиновая мембрана.

    Как выбрать черепицу под ваш тип кровли?

    Мы предоставили вам разбивку по типичным формам крыш, которые также имеют множество подтипов, которые можно объединять в комбинированные стили. Правильный выбор черепицы зависит от вас.

    • Проезжайте по окрестностям, просматривайте дома в Интернете и просматривайте журналы, чтобы найти стиль и цвет крыши, которые отражают дом вашей мечты.
    • Рассмотрите свой район. У вас будет выбор: вписаться в окружающую обстановку или выделиться — это зависит от вашей личности и целей внешнего дизайна.
    • Кроме того, могут существовать строительные нормы и правила или ограничения ТСЖ, которые ограничивают ваши возможности, поэтому обязательно проведите исследование перед началом любого проекта.

    Кровельная черепица Owens Corning® может использоваться на всех типах крыш, за некоторыми исключениями для определенных уклонов крыш. Используйте инструменты цвета и дизайна крыши от Owens Corning, чтобы увидеть, как ваша крыша может выглядеть в различных стилях и цветах черепицы, и помочь вам согласовать крышу с экстерьером вашего дома.

    После того, как вы найдете желаемый вид, поговорите с опытным независимым подрядчиком по кровельным работам в сети подрядчиков Owens Corning рядом с вами. Они могут помочь вам выбрать черепицу, подходящую для вашей конструкции крыши, и предоставить вам смету вместе с возможностями финансирования кровли.

    форм крыши: двускатная, шатровая, L-образная и др.

    Все крыши, даже если они выглядят плоскими, должны иметь некоторый уклон, чтобы стекали снеготаяние и дожди. Но помимо этого основного требования у архитекторов и строителей есть большая свобода действий, и они использовали эту творческую свободу, чтобы изобрести прекрасный набор конструкций крыш.

    От фронтона до мансарды — читайте дальше, чтобы узнать о различных типах крыш, которые придают дому характер и стиль.

    Формы двускатных крыш

    Остроконечные крыши обычно рисуют маленькие дети. У них есть две наклонные стороны, которые сходятся на гребне, образуя наверху торцевые стены с треугольным выступом, называемым фронтоном.

    Двускатная крыша

    Нэнси Эндрюс

    Дом, показанный здесь, имеет две двускатные крыши и два слуховых окна, каждая со своей двускатной крышей. Наклон или наклон фронтонов варьируется, и многие строители стараются избежать этого несоответствия.

    Фронтон фальш-передний

    Нэнси Эндрюс

    Кажется, у этого дома две двускатные крыши, но только если проехать быстро. Настоящая крыша имеет очень низкий уклон. Фронтоны — это фальшивые фасады, похожие на эффектные фасады небольших коммерческих зданий. Их единственная цель — изменить внешний вид дома.

    L-образный фронтон

    Нэнси Эндрюс

    Остроконечные крыши могут иметь разные формы, включая L-образную форму. Когда план этажа предусматривает дом Т-образной формы, крышу называют «двускатной». Если одна из наклонных сторон заканчивается стеной, которая короче, чем стена с другой стороны, это «соляной ящик».

    Существуют также термины, позволяющие различать остроконечные крыши, которые имеют наклонную сторону спереди («боковые остроконечные»), от крыш, у которых остроконечная стена выступает вперед («фронтально-остроконечные»).

    Гамбрель

    Нэнси Эндрюс

    Крыши Gambrel — это односкатные крыши. Обычно ассоциируемые с голландскими строительными традициями и амбарами, они разбивают каждую наклонную часть крыши на две части: одна расположена рядом с относительно ровным гребнем, а другая — ближе к карнизу, который круто спускается. Такая конструкция позволяет максимально использовать пространство под крышей.

    Сарай

    Нэнси Эндрюс

    Односкатные крыши, изображенные на трех мансардных окнах этого дома, наклонены только в одном направлении.Они попадают в основную категорию остроконечных крыш, если вы думаете о них как о полуприкрытых. Односкатные крыши легко построить, потому что все стропила идентичны.

    Остроконечный, но изогнутый

    Нэнси Эндрюс

    Поскольку большинство двускатных крыш состоит из плоских секций, их можно покрыть практически любым кровельным материалом. Исключение составляют остроконечные крыши с мансардными окнами для бровей или другие изогнутые детали.Подойдет черепица из дерева, камня, плитки или металла. Но металлическая кровля в виде панелей не подходит.

    изогнутый

    Изогнутые крыши обычно требуют много навыков и времени для создания сегодня, но когда у строителей были только примитивные инструменты и природные строительные материалы, часто было легче согнуть ветви в кривые формы, чем заставить их сделать прямые линии.

    Нэнси Эндрюс

    Возможно, поэтому изогнутые крыши, даже этот пример, покрытый шифером, часто приобретают вид, напоминающий солому.

    Восьмиугольник

    Крыши восьмиугольника имеют восемь сторон, как следует из этого термина. Строители часто выбирают эту форму, когда им нужно покрыть крышу круглым или почти круглым зданием.

    Нэнси Эндрюс

    Вместо того, чтобы иметь дело с неуклюжими дробями, которые могут потребоваться для другой формы, они просто делят 360 градусов на половину, затем снова на половину, затем на половину в последний раз, получая угол 22 1/2 градуса, необходимый для построения восьмиугольника. односторонняя крыша.

    бедра

    Вальмовые крыши имеют скат со всех четырех сторон. Если это все, что касается крыши, она выглядит интересной, но при этом не имеет никаких сложностей, таких как долины, где собираются листья.

    Нэнси Эндрюс

    Вальмовые крыши также могут быть соединены, чтобы соответствовать L-образным зданиям, или объединены с остроконечными крышами, например, в этом доме.

    Мансарда

    Мансардные крыши — это разновидность вальмовой крыши, в которой каждая наклонная часть разделена на две части.Чтобы создать под крышей максимальное пространство, участок у стен круто поднимается. Затем крыша продолжается с более мягким уклоном к центру.

    Нэнси Эндрюс

    Стоя на земле, вы видите только крутой участок и можете подумать, что дом плоский сверху.

    • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
