Изготовление верстака: Верстак столярный своими руками 800 фото, чертежи, пошаговые инструкции

Верстак своими руками — 80 фото руководства по постройке

Хороший верстак в гараже позволяет сделать различные виды работ по металлу и дереву за короткий промежуток времени. Здесь хранятся различные инструменты и мелкие детали. Простым языком, он представляет собой специальный стол, на котором можно делать токарные и слесарные изделия.

Помимо столешницы, здесь могут присутствовать многослойные конструкции полок и подвесных емкостей для хранения гвоздей, шурупов и гаек.

Сделать универсальный верстак достаточно просто. Главное в этом деле, подготовить проект и подробные чертежи будущего изделия. В процессе создания необходимо соблюдать очередность каждого действия.

Самостоятельное изготовление подобного сооружения позволит сэкономить приличную сумму. Помимо этого, индивидуальный проект помогает сделать конструкцию исходя из параметров вашего помещения.

Разновидности верстака

Существует несколько видов верстака. Каждый из них имеет некоторые характерные особенности. В свою очередь они делятся на:

Слесарный. Он предназначается для работ по металлу. Столешница такого изделия сделана из высокопрочного металлического сплава. Это необходимо для безопасности. В процессе работы по железу могут присутствовать искры.

Помимо этого, использование смазочных материалов может оставить следы на деревянной поверхности. Железное основание не требует особого ухода.

Столярный. Его поверхность оформлена из деревянного массива. Столярный верстак используют для работы по дереву. Эти изделия не обладают высокой прочностью и многофункциональностью в отличие от слесарного.

Универсальный стол имеет в своей конструкции металлическую и деревянную столешницу. На чертеже верстака изображено устройство столярной рабочей зоны.

Что входит в конструкцию верстака?

Если изделие изготовляется самостоятельно, то здесь важно продумать каждую мелочь. Дополнительные полки и вместительные подвесные емкости помогут рационально использовать данное изделие. Стандартная модель содержит в себе множество выдвижных ящиков для хранения крупных инструментов.

Самодельный стол может иметь как металлическую, так и деревянную систему хранения. Дополнительный металлический щит позволяет хранить здесь мелкий подвесной инструмент. Теперь ножовки и молотки будут располагаться в одном месте.

Как сделать верстак своими руками?

Предлагаем вашему вниманию подробную инструкцию как сделать верстак. Изготовление столярного стола проходит в несколько этапов. Первым делом, необходимо подготовить все инструменты и материалы.

Для этого понадобятся:

• ножовка;
• шуруповёрт или набор отверток разного диаметра;
• столярный угольник;
• уровень;
• болты;
• гайки;
• саморезы;
• подробный чертеж изделия;
• гаечный ключ.

Из материалов необходимо подготовить:

• бруски для опоры. Размер каждого элемента должен составлять 110 х 110 мм. В процессе выбора, необходимо уделить особое внимание состоянию древесины. Здесь не должны присутствовать трещины и сучки;
• листы фанеры толщиной 30 мм;
• доски для каркаса.

Когда все необходимые предметы подготовлены, можно переходить к рабочему процессу. Он включает в себя следующие этапы:

Первоначальным действием будет сооружение нижней рамы, в которой будут располагаться инструменты и слесарный станок. Для этого доски отпиливают до нужного уровня. Далее их соединяют между собой при помощи саморезов. В итоге должна получиться прямоугольная форма.

Посередине устанавливают распорную планку. В дальнейшем она сократит сопротивление готового изделия в ходе рабочего процесса понадобится небольшая деревянная доска.

Опорные ножки стола фиксируют при помощи болтов. Для этого в плоскости рамы делают сквозные отверстия. Для надежности рекомендуется сделать от 6 до 8 ножек по всему периметру.

Для придания жесткости изделию необходимо сделать нижнюю полку. В нижней части каждой ножки отмечают по 25 см. Далее здесь крепят длинные деревянные планки. В дальнейшем на их поверхности зафиксируют ДСП панель. Она будет выступать в качестве основания.

Когда основная часть каркаса выполнена приступают к установке верхней столешницы. Здесь понадобится ножовка. Она удаляет лишние части доски.

Защитить поверхность деревянной столешницы поможет оргалит. Это прочный материал, который предназначен для рабочей зоны.

Увеличить систему хранения, можно при помощи дополнительного металлического щита, который крепят к задней части столярного стола. В опорных досках делают сквозные отверстия. После этого болтами фиксируют металлическое основание. На фото верстака своими руками, запечатлена очередность каждого действия.

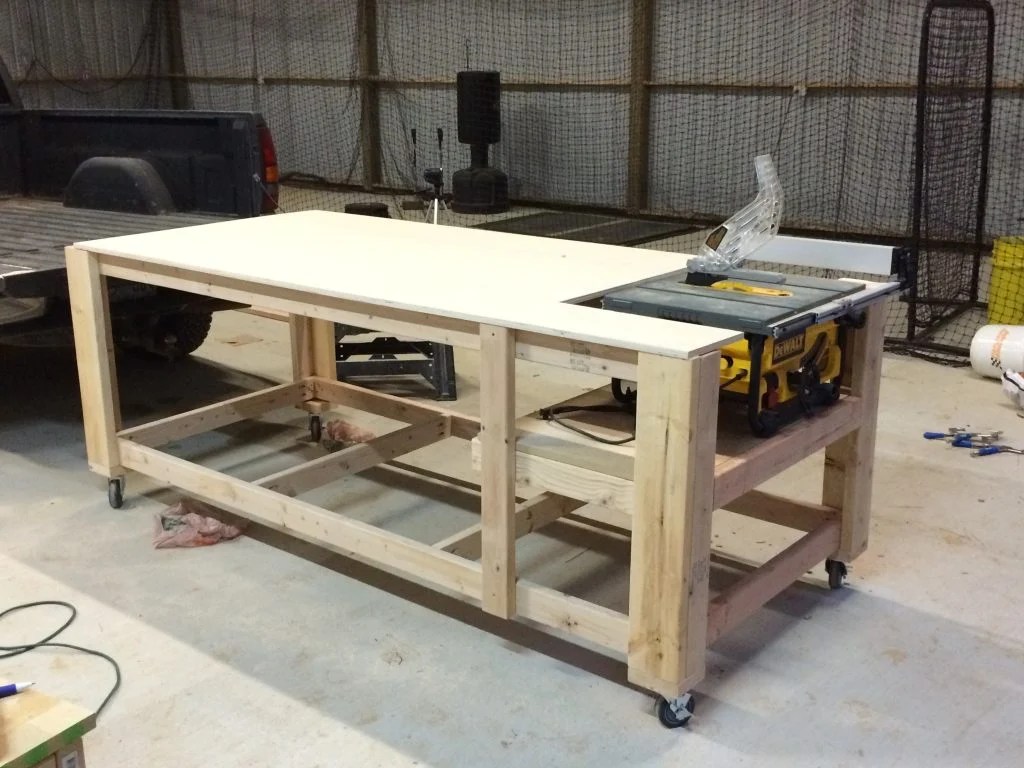

Фото верстаков своими руками

Также рекомендуем посетить:

• Чердачные лестницы
• Стяжка пола своими руками
• Рельефная штукатурка
• Курятник своими руками
• Парилка в бане
• Купель для бани
• Деревянный ящик своими руками
• Бетономешалка своими руками
• Журнальный столик своими руками
• Арка своими руками
• Крыльцо своими руками
• Отмостка своими руками
• Монтаж вагонки
• Корзина своими руками
• Утеплить дверь своими руками
• Веранда своими руками
• Теплица своими руками
• Погреб своими руками
• Сигнализация для дачи
• Аксессуары для бани
• Ограждения для клумб
• Лампа своими руками
• Перила для лестниц
• Сарай своими руками
• Монтаж поликарбоната
• Камин своими руками
• Скамейки для дачи
• Утепление дома своими руками
• Решетки на окна
• Обустройство гаража
• Пресс своими руками
• Дачный туалет своими руками
• Лестница своими руками
• Беседка своими руками
• Клумбы своими руками
• Смотровая яма в гараже
• Диван своими руками

Изготовление столярного верстака для работы своими руками: устройство и назначение

Каждому владельцу автомобиля часто приходится заниматься различными ремонтными работами в своём гараже. Не секрет, что залогом успешного выполнения разнообразных монтажных, слесарных и электромеханических работ считается оборудованное, удобное рабочее место. Поэтому основным предметом в мастерской или гараже, вокруг которого производится обустройство всей трудовой зоны, является рабочий стол (верстак).

• Назначение и устройство верстака
  • Типы столярных верстаков
• Изготовление своими руками
  • Стационарный стол
  • Простой столярный верстак

Применение верстака жизненно необходимо и людям, чья трудовая деятельность связана с различными видами обработки дерева, пластика, камня и металла. Для качественного выполнения сложных операций рабочий стол должен быть надёжным, прочным и обладать необходимой функциональностью.

Приобретение готового верстака известной марки в торговой сети выльется в кругленькую сумму, к тому же неизвестно, будет ли такое приспособление отвечать всем требованиям мастера. Поэтому самым рациональным решением считается изготовление универсального верстака из дерева своими руками, отвечающего всем вашим запросам и позволяющего сэкономить деньги.

Назначение и устройство верстака

Внешне верстак представляет собой обязательно устойчивый и массивный рабочий стол для изготовления, ремонта и обработки изделий, различных по форме и размерам. Габариты самого верстака напрямую связаны с возможностью изготовления заготовок различной величины. Причём проведение этих работ может осуществляться как ручным способом (ножовкой, молотком, коловоротом и многими другими приспособлениями), так и механизированным методом с применением электрического оборудования.

Типичная компоновка столярного стола выглядит следующим образом:

• Рабочая поверхность верстака сделана из прочной, массивной доски, толщина которой должна быть более 60 мм. Чтобы сократить периодическую замену в связи с быстрым износом, поверхность изготавливается из древесины твёрдых пород (дуб, бук, граб). Крышку верстака можно изготовить из отдельных сухих досок, пропитанных заранее олифой.
• На переднюю панель рабочего стола прикрепляются тиски, которые служат для удержания заготовки в устойчивом и надёжном положении. На верстак с линейным размером более одного метра возможна установка двух тисков. При этом крупные тиски чаще изготавливаются в деревянном исполнении и служат для закрепления заготовок большого размера, а изготовление тисков меньшего размера допустимо в стальном варианте.
• Опоры верстака изготавливаются из мягких пород дерева (липа, сосна, ель). При этом для повышения устойчивости всей конструкции, опоры между собой обязательно нужно соединять продольными планками.
• В пространстве под верстаком необходимо предусмотреть установку наглухо закреплённых или выдвижных ящиков и полок для хранения рабочего инструмента.

Отверстия, специально просверлённые в передней части крышки, служат прекрасным устройством для закрепления разнообразных струбцин, клиньев и иного вида крепежа крупных заготовок. Для фурнитуры и крепления мелких деталей предусматривается изготовление углублений в задней части рабочей поверхности верстака.

Иногда из-за сложности изготовления таких крепёжных углублений, устанавливают по периметру деревянные рейки.

Типы столярных верстаков

Существует три основных типа исполнения столярного стола:

• Мобильный. Такой верстак чаще всего изготавливается своими руками для помещений небольшого размера (гараж, сарай, пристройка). Основное предназначение такого рабочего стола — выполнение определённых операций с деталями малого размера. Его сравнительно небольшой вес позволяет перемещать всю конструкцию в удобное для проведения работ место. Применение небольшого количества вспомогательных инструментов — таких как тиски, электродрель, наждак — позволяют эффективно использовать мобильный верстак для проведения даже мелких и средних слесарных работ.
• Стационарный. Отличительной чертой такого типа приспособления является его массивность, что препятствует возможности установки верстака в малых гаражах или мастерских. Эти рабочие столы применяются чаще для распиловки габаритных досок, брёвен, бруса при возведении дома или различных хозяйственных построек. Применение такого верстака является нецелесообразным после завершения строительства.
• Сборный верстак. Изготовление такого рабочего стола осуществляется при помощи болтового соединения, что предоставляет возможность в любой момент видоизменять и дорабатывать верстак, в зависимости от решаемых задач. Недостатком такого оборудования считается сложность его сборки, а также необходимость периодически поджимать болтовое соединение, которое способно ослабевать под воздействием вибрирующих механизмов, установленных на верстаке.

Изготовление своими руками

Стационарный стол

Стационарный стол при установке в помещении необходимо надёжно прикрепить к полу, чтобы он во время работы не качался. Иногда даже такое оборудование вкапывается в землю на даче или во дворе загородного дома.

Последовательность изготовления стационарного верстака выглядит так:

1. Основанием служит рама из брусьев, которую нужно скрепить так, чтобы надёжность конструкции была максимально высокой. Для создания таких условий необходимо между ножками укрепить перемычку (40 см от пола), а также посередине установить царгу. Перемычки в дальнейшем могут стать идеальным основанием для изготовления дополнительных полок, на которых будут храниться инструменты и заготовки.
2. Затем брусья соединяются в заранее подготовленные пазы и надёжно склеиваются. Применение гвоздей нежелательно, так как они могут расколоть сухую древесину, при этом намного ослабить конструкцию. Для надёжности при устройстве стационарной конструкции, часть инструмента лучше прикрепить к стене.
3. Столешницу можно соорудить из твёрдой породы древесины. Если делать рабочую поверхность из нескольких досок, то очень важно сбивать их максимально плотно, чтобы исключить возможность попадания мусора и опилок в зазоры. Размеры столешницы должны на 3−5 см превышать размер основания, чтобы иметь возможность крепить навесные приспособления. Обязательно нужно обработать рабочую поверхность с помощью шлифовальной машины и покрыть олифой для снижения возможности получения травм от щепок.
4. На подготовленную поверхность крепим тиски, под основание которых нужно сделать углубления, что позволит вертикальную пластину расположить в одной плоскости со столешницей. Чтобы установить губки тисков на одном уровне с плоскостью столешницы, нужно подобрать фанерные прокладки с нижней стороны. Просверлив отверстия для крепления болтов, обязательно нужно отфрезеровать их, чтобы головки крепления потонули. Установку тисков лучше осуществлять не по углам, что увеличит их надёжность, даже при очень больших нагрузках.
5. Необходимо обязательно изготовить упоры, которые выполняют функцию поддержки обрабатываемой заготовки на плоскости стола. Рекомендуется приобрести уже готовые упорные устройства в торговой сети, но если решили самостоятельно изготовить это приспособление, то лучше применить прямоугольный деревянный брус. Использование различных болтов для упора нежелательно, поскольку они могут повредить поверхность заготовки при обработке. Чтобы надёжно крепить заготовки, отверстия под упоры желательно располагать на расстоянии до 50% от хода тисков.

Простой столярный верстак

Технология изготовления своими руками столярного верстака выглядит следующим образом:

1. Верхнюю крышку необходимо сколотить из толстых досок, чтобы получить массивный щит длиной до 2 метров и шириной 70 см. Для крепления досок можно применять и длинные гвозди, которые нужно забивать с фасадной стороны доски и аккуратно загибать на деревянных перемычках с изнаночной стороны. Для рабочей поверхности применение различных стружечных материалов не подойдёт.
2. Для удобства крепления вертикальных опор по нижнему периметру крышку желательно обшить брусом 5×5 см. Увеличенная массивность поверхности только придаст ей дополнительную устойчивость.
3. Расположение вертикальных опор полностью зависит от размера столешницы. Опоры изготавливают из бруса 120×120 мм прямоугольного сечения. Применение круглого леса не позволит создать надёжное крепление.
4. Высота верстака для работы стоя зависит от длины вертикальных опор. Верхний срез опоры необходимо установить на уровне опущенной руки. После монтажа крышки общая высота всей конструкции подрастёт ещё на 7−10 см, что станет самой удобной высотой для проведения работ.
5. Вертикальные опоры нужно устанавливать в заранее подготовленные лунки (при изготовлении верстака на улице) строго по уровню. Затем опоры попарно соединяются с помощью досок на высоте 20−40 см. Крепление поперечных досок можно осуществлять при помощи длинных шурупов.
6. После изготовления такой надёжной конструкции на торцы вертикальных опор крепится рабочий стол. Для его монтажа можно применять длинные шурупы.
7. Когда рабочая поверхность надёжно закреплена, можно приступать к укреплению струбцин, тисков и других, необходимых для работы приспособлений.

Технология изготовления сборного столярного стола аналогична предыдущей последовательности. Изменения в основном касаются только методов крепления всех составных частей конструкции, где наибольшее применение получило болтовое соединение. Главным условием эффективного использования рабочей поверхности является необходимость скрытия головок болтов и гаек.

Как видно из статьи, изготовить самостоятельно рабочий столярный верстак не очень сложно. Причём при минимальных затратах создаётся приспособление, без которого очень проблематично осуществлять многие виды столярных работ.
