Ломаной крыши фото: устройство и варианты проектов и схемы, как сделать кровлю пошагово для частного дома и как правильно построить своими руками

устройство и варианты проектов и схемы, как сделать кровлю пошагово для частного дома и как правильно построить своими руками

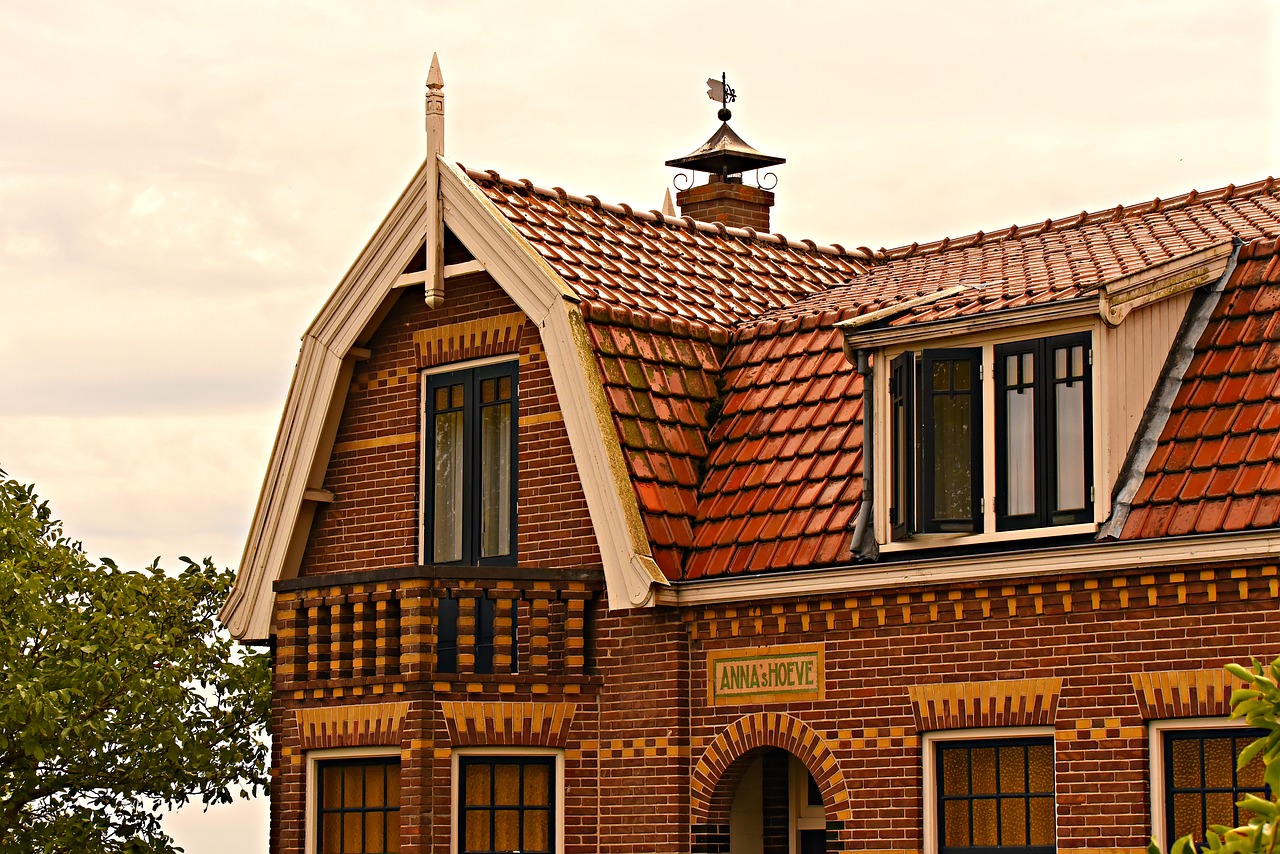

Ломаная крыша не только преображает внешний вид дома, она также необходима для того, чтобы рационально использовать дополнительное пространство. Свое название такая крыша получила благодаря особенности конструкции: она имеет большое количество линий с изломами и пятиугольную проекцию. Под такой крышей может находиться полноценный этаж. А с финансовой точки зрения такая постройка будет гораздо выгоднее, чем возведение дополнительного этажа.

Требования

По сути, подкрышное пространство – это чердак, который можно превратить в полноценное жилое помещение.

Возведение и обустройство ломаной крыши – это нелегкий процесс. Для этого необходимо утеплить и защитить от влаги всю конструкцию. А при соблюдении всех правил и норм строительства дополнительная жилая комната под крышей позволит уменьшить теплопотери дома.

Основные требования, которые должна удовлетворять ломаная крыша, являются следующими:

• высота потолка в помещении должна превышать 2,2 метра, в противном случае находиться в небольшом сжатом помещении будет некомфортно;
• необходимо разработать систему вентиляции для того, чтобы защитить помещение от образования конденсата;
• все кровельные элементы конструкции должны иметь небольшой вес, чтобы не оказывать большую нагрузку на перекрытия и фундамент каркасного дома;
• в целях соблюдения правил пожарной безопасности все деревянные элементы крыши должны быть обработаны антипиренами;

• кровельные конструкции должны иметь отличную изоляцию;
• серьезные требования выдвигаются мансардным окнам. Они должны иметь жесткую и надежную конструкцию, чтобы во время дождя вода не поступала в дом. Кроме того, следует заранее предусмотреть конструкцию мансардных окон, чтобы мытье стекол не вызывало больших трудностей;
• конструкция крыши должна отвечать инженерным расчетам нагрузок, поэтому эту задачу стоит доверить профессионалам. Все остальные работы можно выполнить своими руками;
• основные отличия в конструкции ломаной крыши связаны не только с используемыми материалами, но и с геометрическими параметрами.

Особенности кровли

Ломаная крыша мало чем отличается от классической двускатной конструкции. Разница заключается лишь в том, что скат делится на две части: верхнюю и нижнюю. Такой способ обустройства крыши подходит как для загородных коттеджей, так и для дачных домиков.

Ломаная крыша имеет свои особенности, такие как:

• возможность возведения крыши на старой постройке;
• позволяет без особых финансовых и трудовых затрат возвести дополнительный этаж;
• рациональное использование пространства под крышей и увеличение полезной площади дома;
• даже при комнатных размерах частного дома мансардный этаж с ломаной крышей получается вместительным и просторным, поскольку новое помещение будет немного меньше площади самого сооружения;

• придает более привлекательный внешний вид дому;
• в некоторых случаях существует возможность возвести двухуровневую мансарду;
• сокращение тепловых потерь первого этажа, что позволяет уменьшить расходы на отоплении;
• стены и потолок на мансардном этаже могут иметь скошенную форму, поэтому для обустройства интерьера придется приложить немало усилий;
• высокая стоимость мансардных окон.

Дополнительное пространство можно использовать сезонно или в течение всего года. В данном случае каждый владелец дома выбирает наиболее подходящий вариант. Под крышей может быть оборудовано полноценное жилое пространство с высоким потолком, а также помещение может использоваться в различных целях.

• Полноценная жилая комната. Здесь может расположиться гостиная, детская, спальня или кабинет. Необходимо провести на второй этаж отопление, если помещение будет использовать в течение всего года. И обязательно следует предусмотреть шумоизоляцию, потому что во время осадков звук дождя будет отчетливо слышен через кровлю. А также пространство дополнительно утепляется со всех сторон и покрывается надежной изоляцией.

• Кухня-столовая. Для этого варианта дополнительно необходимо будет провести на второй этаж все необходимые коммуникации, в том числе электричество, отопление, водопровод и канализацию.

• Летняя веранда или комната отдыха – это отличный вариант для обустройства большого дома. На втором этаже можно будет расслабиться и отдохнуть в тишине. В таком случае основное требование к конструкции – крыша должны быть надежно защищена от ветра и осадков. Помещение может быть с утеплением или без него.
• Гардеробная или помещение хозяйственного назначения. Это дополнительное пространство можно также использовать для хранения различных вещей.

Устройство: элементы

Все работы по возведению крыши необходимо начинать с составление проекта и расчета. Эту работу можно доверить профессионалам или выполнить самостоятельно, если вы обладаете хотя бы минимальным опытом в строительной сфере. Для составления проекта лучше воспользоваться специальными компьютерными программами. На чертеже стоит указать все необходимые элементы кровли.

Конструкция ломаной крыши состоит из множества частей. И чем геометрия постройки сложнее и массивнее, тем больше элементов должно быть.

Устройство ломаной крыши включает в себя следующие элементы:

• вертикальные стойки нижним концом упираются в балки перекрытий, а верхним – подпирают нижние стропила. Они также являются каркасом внутренних стен на дополнительном этаже;
• затяжки – это горизонтальные балки для висячих стропил и бабки. Они связывают между собой висячие стропильные пары и снимают нагрузку;
• подкосы – это подпорные диагональные балки, необходимые для снижения нагрузки стропильных ног;
• верхние и нижние стропила – это ребра жесткости, которые выполняют главную функцию всей конструкции;
• мауэрлат – это скрепленные деревянные балки, отвечающие за соединение конструкции со стенами дома;

• коньковый прогон – это место встречи пары верхних стропил;
• бабки – это вертикальное крепление висячих стропил и затяжки, необходимы для того, чтобы уменьшить нагрузку на элементы и минимизировать прогиб;
• схватки – это горизонтальные распорки необходимые для того, чтобы уменьшить нагрузку на стропильную систему, которая обусловлена не только собственной массой, но и осадками, такими как снег;
• обрешетка – это каркас для крепления кровельного материала и изоляции. Она изготавливается в сплошном или решетчатом типе;

• пароизоляция – это первый слой, для которого отлично подходит парозащитная мембрана. Пароизоляционная пленка укладывается по кровельной конструкции с нахлестом, чтобы влага не попадала в утеплитель;
• теплоизоляция является необходимым элементом устройства крыши, поскольку чердачное помещение охлаждается быстрее по сравнению с нижними этажами. В качестве утеплителя специалисты рекомендуют использовать каменные базальтовые плиты. Они укладываются между стропильными элементами. Слой утеплителя должен составлять не менее 20 см;
• гидроизоляция укладывается поверх стропил одним слоем внахлест, для этого отлично подходит мембранный материал;
• кровля укладывается поверх влагоизоляции. Особенности монтажа зависят от выбора материала. Как правило, выполнение работ начинается с нижнего яруса;
• заключительными штрихами после монтажа кровли остаются установка водоотливов и декоративная отделка.

Таким образом, конструкция крыши напоминает слоеный пирог:

• кровельное покрытие;
• гидроизоляция;
• контробрешетка;
• обрешетка;
• теплоизоляция;
• начальная обрешетка;
• карниз;
• пароизоляция;
• стропильная система.

Стропильные системы

Ломаная крыша позволяет без возведения пристройки с минимальными затратами средств и труда расширить полезную площадь дома. Дополнительное пространство можно использовать для отрытой летней веранды или зимнего сада. Помимо этого, небольшая постройка улучшает внешний вид дома и защищает от холода первый этаж.

Стропильная система ломаной крыши отличается от прочих наличием изломов на скатах.

В конструкции ломаной крыши используются довольно габаритные строительные системы. И лучше всего для нее подходит древесина. Установка стропильной системы производится на этапе возведения стен дома или в процессе эксплуатации. Но при этом всю систему можно собрать без использования крупноподъемной техники, придерживаясь лишь модульной методике.

Особенности стропильной системы ломаной крыши являются следующими:

• визуально конструкцию крыши можно поделить на две части: верхнюю и нижнюю. Нижняя часть устанавливается при помощи наслонных стропильных ног. А устройство верхних стропил ориентируется в первую очередь на удобство для владельца дома. Угол наклона нижних и верхних стропил должен быть 60–70° для нижнего яруса и 15–30° – для верхнего;
• в отличие от классической двускатной крыши в данной конструкции имеются специальные ребра жесткости, которые исполняют роль стен на мансарде;
• между стропилами и затяжкой монтируется бабка, которая необходима для придания дополнительной жесткости затяжки и опоры;
• схема установки двух сопряженных скатов под разными углами зависит от размеров и формы постройки;

• конструкция крыши может быть дополнена эркерами – небольшими выступами для окон. В таком случае требуется усиление стропильной системы;
• поскольку стропила ломаной крыши имеют большую длину, то необходимо увеличить надежность конструкции дополнительными элементами – подкосами и затяжками;
• дом с ломаной крышей хорошо смотрится в дополнении с балконом или пристройкой в виде летней веранды, но в таком случае необходимо усовершенствовать стропильную систему дополнительными выносными опорами.

Строительство мансардного этажа с ломаной крышей обойдется значительно дороже классической двускатной конструкции. И при этом понадобится вникнуть в трудоемкий процесс строительства.

Виды

Существует несколько вариантов ломаных крыш.

• Односкатная ломаная крыша имеет только одну наклонную плоскость. И, несмотря на простую конструкцию, она является нестандартным вариантом. Такую крышу можно возвести без помощи специалистов своими руками. Но конструкция должна иметь хороший уклон для естественного отвода осадков. Дополнительное пространство под крышей в таком доме можно использовать в качестве зимнего сада, зоны отдыха, спортивного зала или полноценной жилой комнаты.
• Двускатная ломаная крыша имеет два ската, направленные в противоположные стороны. Такая конструкция считается наиболее прочной и устойчивой к сильным порывам ветра и осадкам. Она позволяет получить дополнительное пространство большой площади. Такая конструкция крыши наиболее выигрышно смотрится на домах прямоугольной формы.

• Трехскатная ломаная крыша по внешнему виду больше напоминает терем. Такая конструкция придает дому оригинальную и неповторимую привлекательность. Поскольку устройство крыши не имеет дополнительной капитальной стены, вся конструкция имеет небольшой вес.
• Четырехскатная ломаная крыша имеет самую сложную конструкцию с ломанными профилями по всем 4 сторонам дома. Такая крыша значительно расширяет пространство под крышей и позволяет обустроить просторный и удобный этаж. При этом конструкция обладает самым легким весом и не нагружает перекрытия и фундамент.
• Вальмовая крыша имеет дополнительные элементы конструкции, которые не только расширяют пространство, но и повышают стоимость постройки.

Специалисты выделяют три вида конструкционных особенностей ломаной крыши, такие как:

• опора нижних стропил устанавливается на мауэрлат. В таком случае балки перекрытия чердачного помещения не доходят до стен нижнего этажа;
• нижние стропила выходят за пределы внешней стены нижнего этажа. Такая конструкция позволяет увеличить пространство под крышей. И чем больше вынос крыши за пределы конструкции дома, тем больше помещение мансарды;
• используются только наслонные стропила. В данной конструкции нет висячих стропил, опорой для верхнего ската являются затяжки.

Варианты проектов

Конструкция крыши позволяет изменить внутреннее пространство мансарды. И перед тем как приступать к строительству, необходимо изучить немало удачных проектов домов с ломаной крышей.

Кроме того, выбор проекта позволит определиться с размером бруса и количеством строительных материалов.

Внутреннее пространство можно организовать не только функционально, но и привлекательно.

• Пространство под крышей может быть продолжением первого или второго этажа. В таком случае необходимо дополнительно усилить стропильную систему и опорные конструкции.
• Мансарда с ломаной крышей может иметь отдельный вход с улицы. Такой проект предусматривает отдельную лестницу с боковой стороны дома.
• Внутренние стены можно оставить наклонными или скрыть скаты кровли перегородками. В первом случае необходимо продумать как функционально и стильно использовать периферийные зоны.
• То же самое касается стропильной системы на потолке – опоры можно скрыть гипсокартоном или оставить в качестве декоративного элемента.

Ломаная крыша отлично подходит для построек со сложной архитектурой. Один из способов оживить конструкцию крыши заключается в размещении скатов на разных уровнях. Таким образом, можно придать дому асимметричный вид.

За счет частичного смещения оси удается значительно расширить подкрышное пространство и улучшить геометрию помещения. А также можно разделить конструкцию на несколько сегментов с разным углом наклона. Такой прием особенно выигрышно смотрится при обустройстве пристроек и для придания завершенного вида дому с крыльцом.

Выбор материала

Традиционно считалось, что для возведения крыши необходимо выбирать аналогичные материалы, что и для дома. Но на сегодняшний день строители предлагают современные решения.

• Для возведения мансарды лучше всего подходят хвойные породы деревьев. Они отличаются большей прочностью и надежностью, что позволяет выдержать нагрузку. Поверхность материала не должна иметь сучков, трещин, сколов и следов повреждений.
• От металлических и железобетонных элементов лучше отказаться, чтобы уменьшить нагрузку на перекрытия и фундамент. Чем меньше вес крови, тем надежнее конструкция.
• Все строительные материалы должны иметь подходящий уровень влажности. Для древесины оптимальным уровнем считается 18–22%.
• Помимо древесины, понадобятся металлические крепежные элементы для соединения стропил, изоляционных и кровельных материалов.

Для строительства ломаной крыши следует использовать следующие материалы:

• брус с сечением 90х140 или 140х140 мм для мауэрлата;
• подстропильные балки;
• балки для усиления потолка;
• доски для напольного покрытия;
• стойки для внутренних стен помещения;
• конек для крыши и стойки;

• доска необрезная для кровли для теплоизоляции и обрешетки;
• стропила для скатов 40х100 мм;
• материалы для гидроизоляции, пароизоляции и теплоизоляции кровли;
• кровельные материалы;
• отделочные материалы для стен и потолка;
• крепежные элементы: металлические скобы, уголки, болты, гвоздки и саморезы.

Как рассчитать?

Чтобы в процессе работы не столкнуться с нехваткой строительных материалов, необходимо предварительно провести детальные расчеты. Для этого понадобятся чертежи дома и крыши, калькулятор и рулетка. Для расчета кровельного материала, исходя из плана, определяется общая площадь каждого ската, а затем все данные суммируются. Полученный результат делится на площадь кровельного листа и прибавляется 10–15% для запаса и форс-мажорных ситуаций.

При расчетах необходимо также учитывать наличие карнизов с коньками. Вычислив общую площадь крыши, можно определить не только количество строительных материалов, но и рассчитать нагрузку всей конструкции.

Для того, чтобы определить нагрузку на несущие конструкции постройки необходимо учитывать следующие моменты:

• вес материалов кровли;
• примерную массу снега;
• массу элементов обрешетки;
• нагрузку изоляционных материалов на стропила;
• размеры крыши;
• углы установки скатов;

• шаг установки элементов стропильной системы и кровельной обрешетки;
• дополнительные нагрузки: вес людей, нагрузку от стеклопакетов, вентиляции и других дополнений.

После этого производится расчет несущей способности по формулам. А также можно воспользоваться специальными программами. При этом необходимо будет учитывать снеговую и ветровую нагрузки, характерные для конкретного региона.

Новичкам в строительстве лучше эту работу доверить профессионалам. Поскольку от расчета зависит выбор и количество строительных материалов.

Защита древесины

Дерево восприимчиво ко многим воздействиям, поэтому для надежности перед монтажом все строительные элементы из дерева необходимо обработать защитными средствами. В арсенале современных производителей есть такие составы, как:

• антипирены – необходимы для защиты от пожара;
• антисептические средства;
• пропитки от гниения.

Разумнее приобрести готовые смеси для обработки. Все защитные препараты необходимо наносить на улице или в хорошо проветриваемом помещении. Для нанесения можно использовать широкую кисть или распылитель. Все защитные средства наносятся в несколько слоев. Но самым надежным способом обработки древесины является полное погружение материала в раствор. В таком случае понадобится подготовить объемный резервуар и большое количество защитного средства. Такой способ обработки обеспечивает качественное проникновение защитных средств внутрь древесины.

Любые препараты, в состав которых входит биодид, опасны для здоровья человека. Поэтому во время обработки древесины необходимо надеть защитную маску, очки и перчатки. После нанесения защитной пропитки поверхность должна полностью высохнуть.

Все стыки деревянных элементов после соединения необходимо также обработать защитными средствами. А в процессе эксплуатации дома основные элементы несущей конструкции необходимо также периодически обрабатывать.

Этапы возведения

Закончив все расчеты и подготовительные этапы можно переходить к строительству. Несмотря на всю сложность конструкции ломаной крыши ее можно возвести своими руками. Для начала необходимо определиться с размерами и схемой крыши, а потом придерживаться пошаговой инструкции.

• Первый этап строительства заключается в установке мауэрлата, к которому впоследствии крепятся концы стропил. Деревянный брус укладывается по всему периметру стен.
• Если нижний этаж построен не из дерева, то в стенах необходимо сделать отверстия для анкеров на расстоянии 2 метра и установить крепеж. Далее, на поверхность укладывается гидроизоляционный слой и деревянный брус с отверстиями для крепежа. Затем, можно переходить к установке мауэрлата, который плотно притягивается к анкерам.
• Следующим шагом идет установка балок перекрытия. Они будут служить потолком для первого этажа и опорой для вертикальных стоек второго этажа. В первую очередь балки монтируются с двух сторон на торцевых сторонах здания, затем между ними натягивается бечевка для указания плотности. Необходимо строго соблюдать горизонтальный уровень для качественной основы кровли. Затем, размещаются промежуточные балки. Края балок промазываются мастикой.

• Установка стоек производится по тому же принципу. Сначала монтируются стойки по двум сторонам постройки, а затем устанавливаются промежуточные элементы. Между стойками необходимо оставлять расстояние не более 2 метров. Для фиксации стоек можно использовать временные распорки. Высота стоек должна быть на 10 см выше желаемой высоты потолка.
• Затем, между промежуточными стойками устанавливаются прогоны и недостающие стойки. Таким образом, мансарда получает очертания каркаса внутренних стен.
• При помощи металлических крепежных уголков к прогонам крепятся поперечные балки. Сверху все затяжки скрепляются доской – это необходимо для придания конструкции большей жесткости.
• После этого устанавливаются стропила. Для этого на расстоянии около 1–1,2 метра на мауэрлате размечаются точки монтажа. В первую очередь устанавливаются боковые стропила, а затем промежуточные. При необходимости наслонные стропила можно подпереть подкосами.

• После этого можно переходить к верхним стропилам. Для начала две доски устанавливаются и соединяются между собой с боковой части дома. Крепление фиксируется с затяжками. Если длина мансарды не превышает 10 метров, для придания конструкции большей жесткости необходимо использовать подкосы. В ином случае необходимо выполнить продольное соединение коньковой балкой. Далее, устанавливаются остальные пары стропил.
• Затем, нашиваются подвески, которые необходимы для того, чтобы затяжки были надежно зафиксированы без временных подпорок. После этого устанавливаются каркас фронтона и фасадные составляющие: окна, двери, балкон.
• Заключительный этап возведения заключается в обшивке фронтов и крепления обрешетки. Шаг обрешетки выбирается индивидуально, исходя из выбранного кровельного материала.

Оформление

Все работы по оформлению относятся к разряду второстепенных, но остаются не менее важными. Они включают в себя обустройство карнизов, утепление кровли, обшивку фронтов и установку труб для водостока.

Любой кровельный материал монтируется только после изоляционных материалов. Первым слоем укладывается пароизоляционная пленка, затем утеплитель, в качестве которого необходимо использовать безопасные негорючие материалы: прессованную минеральную вату, пенопласт, пеноизол и другие изоляционные материалы. После этого укладывается гидроизоляция.

После того как монтаж каркаса и изоляции ломаной крыши завершен, можно переходить к кровельным работам. Это важный и сложный этап, для которого понадобится участие минимум троих человек.

Подходящие материалы для кровли ломаной крыши являются следующие:

• шифер;
• металлочерепица;
• керамическая черепица;
• дерево;
• рулонные битумные материалы;
• профнастил;
• ондулин.

Если в планах использовать мансарду в качестве жилой зоны, то не стоит выбирать для кровли медную черепицу и железо, поскольку под действием прямых солнечных лучей крыша и пространство под ней будет быстро нагреваться. Популярными материалами для кровли до сих пор остаются шифер и панели металлочерепицы. Современные производители предлагают также новый материал ондулин, который является устойчивым к температурным перепадам и воздействию прямых солнечных лучей.

Водоотливы – это необходимые элементы кровли. Они применяются для того, чтобы воды с крыши не разрушала фундамент и стены дома. Для водоотлива подходит пластик, оцинкованная сталь и цветные металлы.

Главное, чтобы выбранный материал был устойчив к воздействию коррозии и ржавчины. И не менее важно, чтобы водоотвод отличался низким уровнем шума.

Мансардные окна необходимы не только для освещения, но и для естественной вентиляции. К окнам предъявляются особые требования. Они должны обладать отличным уровнем гидроизоляции. А также стоит обратить внимание на механизм открывания окон, ведь в процессе эксплуатации стекла должно быть удобно чистить от грязи и разводов. А также можно на наклонных скатах установить большие окна в виде чердачных выходов. Такая конструкция будет наиболее выигрышна с точки зрения функциональности и стиля.

Еще один оригинальный способ расположения окон на скатной части называется «кукушка». В данном случае конструкция крыши дополняется выступом с собственной стропильной системой, что дает возможность установить оконную раму вертикально и защитить стекла от осадков козырьком. Балконы стоит размещать на вертикальном фронтоне – таким способом выполнить работы гораздо проще. Но также можно разместить балкон и на скатной части крыши, в таком случае потребуется пересмотреть конструкцию крыши и усилить несущие элементы.

Готовая конструкция ломаной крыши ничем не отличается от аналогичных построек и ее технология строительства не очень сложная. Но чтобы конструкция была выполнена правильно и качественно, необходимо соблюдать все правила, нормы и рекомендации строителей. И при этом можно не прибегать к услугам дорогостоящих специалистов.

Еще больше об особенностях устройства ломаной крыши смотрите в следующем видео.

устройство и варианты проектов и схемы, как сделать кровлю пошагово для частного дома и как правильно построить своими руками

Ломаная крыша не только преображает внешний вид дома, она также необходима для того, чтобы рационально использовать дополнительное пространство. Свое название такая крыша получила благодаря особенности конструкции: она имеет большое количество линий с изломами и пятиугольную проекцию. Под такой крышей может находиться полноценный этаж. А с финансовой точки зрения такая постройка будет гораздо выгоднее, чем возведение дополнительного этажа.

Требования

По сути, подкрышное пространство – это чердак, который можно превратить в полноценное жилое помещение. Возведение и обустройство ломаной крыши – это нелегкий процесс. Для этого необходимо утеплить и защитить от влаги всю конструкцию. А при соблюдении всех правил и норм строительства дополнительная жилая комната под крышей позволит уменьшить теплопотери дома.

Основные требования, которые должна удовлетворять ломаная крыша, являются следующими:

• высота потолка в помещении должна превышать 2,2 метра, в противном случае находиться в небольшом сжатом помещении будет некомфортно;
• необходимо разработать систему вентиляции для того, чтобы защитить помещение от образования конденсата;
• все кровельные элементы конструкции должны иметь небольшой вес, чтобы не оказывать большую нагрузку на перекрытия и фундамент каркасного дома;
• в целях соблюдения правил пожарной безопасности все деревянные элементы крыши должны быть обработаны антипиренами;

• кровельные конструкции должны иметь отличную изоляцию;
• серьезные требования выдвигаются мансардным окнам. Они должны иметь жесткую и надежную конструкцию, чтобы во время дождя вода не поступала в дом. Кроме того, следует заранее предусмотреть конструкцию мансардных окон, чтобы мытье стекол не вызывало больших трудностей;
• конструкция крыши должна отвечать инженерным расчетам нагрузок, поэтому эту задачу стоит доверить профессионалам. Все остальные работы можно выполнить своими руками;
• основные отличия в конструкции ломаной крыши связаны не только с используемыми материалами, но и с геометрическими параметрами.

Особенности кровли

Ломаная крыша мало чем отличается от классической двускатной конструкции. Разница заключается лишь в том, что скат делится на две части: верхнюю и нижнюю. Такой способ обустройства крыши подходит как для загородных коттеджей, так и для дачных домиков.

Ломаная крыша имеет свои особенности, такие как:

• возможность возведения крыши на старой постройке;
• позволяет без особых финансовых и трудовых затрат возвести дополнительный этаж;
• рациональное использование пространства под крышей и увеличение полезной площади дома;
• даже при комнатных размерах частного дома мансардный этаж с ломаной крышей получается вместительным и просторным, поскольку новое помещение будет немного меньше площади самого сооружения;

• придает более привлекательный внешний вид дому;
• в некоторых случаях существует возможность возвести двухуровневую мансарду;
• сокращение тепловых потерь первого этажа, что позволяет уменьшить расходы на отоплении;
• стены и потолок на мансардном этаже могут иметь скошенную форму, поэтому для обустройства интерьера придется приложить немало усилий;
• высокая стоимость мансардных окон.

Дополнительное пространство можно использовать сезонно или в течение всего года. В данном случае каждый владелец дома выбирает наиболее подходящий вариант. Под крышей может быть оборудовано полноценное жилое пространство с высоким потолком, а также помещение может использоваться в различных целях.

• Полноценная жилая комната. Здесь может расположиться гостиная, детская, спальня или кабинет. Необходимо провести на второй этаж отопление, если помещение будет использовать в течение всего года. И обязательно следует предусмотреть шумоизоляцию, потому что во время осадков звук дождя будет отчетливо слышен через кровлю. А также пространство дополнительно утепляется со всех сторон и покрывается надежной изоляцией.

• Кухня-столовая. Для этого варианта дополнительно необходимо будет провести на второй этаж все необходимые коммуникации, в том числе электричество, отопление, водопровод и канализацию.

• Летняя веранда или комната отдыха – это отличный вариант для обустройства большого дома. На втором этаже можно будет расслабиться и отдохнуть в тишине. В таком случае основное требование к конструкции – крыша должны быть надежно защищена от ветра и осадков. Помещение может быть с утеплением или без него.
• Гардеробная или помещение хозяйственного назначения. Это дополнительное пространство можно также использовать для хранения различных вещей.

Устройство: элементы

Все работы по возведению крыши необходимо начинать с составление проекта и расчета. Эту работу можно доверить профессионалам или выполнить самостоятельно, если вы обладаете хотя бы минимальным опытом в строительной сфере. Для составления проекта лучше воспользоваться специальными компьютерными программами. На чертеже стоит указать все необходимые элементы кровли.

Конструкция ломаной крыши состоит из множества частей. И чем геометрия постройки сложнее и массивнее, тем больше элементов должно быть.

Устройство ломаной крыши включает в себя следующие элементы:

• вертикальные стойки нижним концом упираются в балки перекрытий, а верхним – подпирают нижние стропила. Они также являются каркасом внутренних стен на дополнительном этаже;
• затяжки – это горизонтальные балки для висячих стропил и бабки. Они связывают между собой висячие стропильные пары и снимают нагрузку;
• подкосы – это подпорные диагональные балки, необходимые для снижения нагрузки стропильных ног;
• верхние и нижние стропила – это ребра жесткости, которые выполняют главную функцию всей конструкции;
• мауэрлат – это скрепленные деревянные балки, отвечающие за соединение конструкции со стенами дома;

• коньковый прогон – это место встречи пары верхних стропил;
• бабки – это вертикальное крепление висячих стропил и затяжки, необходимы для того, чтобы уменьшить нагрузку на элементы и минимизировать прогиб;
• схватки – это горизонтальные распорки необходимые для того, чтобы уменьшить нагрузку на стропильную систему, которая обусловлена не только собственной массой, но и осадками, такими как снег;
• обрешетка – это каркас для крепления кровельного материала и изоляции. Она изготавливается в сплошном или решетчатом типе;

• пароизоляция – это первый слой, для которого отлично подходит парозащитная мембрана. Пароизоляционная пленка укладывается по кровельной конструкции с нахлестом, чтобы влага не попадала в утеплитель;
• теплоизоляция является необходимым элементом устройства крыши, поскольку чердачное помещение охлаждается быстрее по сравнению с нижними этажами. В качестве утеплителя специалисты рекомендуют использовать каменные базальтовые плиты. Они укладываются между стропильными элементами. Слой утеплителя должен составлять не менее 20 см;
• гидроизоляция укладывается поверх стропил одним слоем внахлест, для этого отлично подходит мембранный материал;
• кровля укладывается поверх влагоизоляции. Особенности монтажа зависят от выбора материала. Как правило, выполнение работ начинается с нижнего яруса;
• заключительными штрихами после монтажа кровли остаются установка водоотливов и декоративная отделка.

Таким образом, конструкция крыши напоминает слоеный пирог:

• кровельное покрытие;
• гидроизоляция;
• контробрешетка;
• обрешетка;
• теплоизоляция;
• начальная обрешетка;
• карниз;
• пароизоляция;
• стропильная система.

Стропильные системы

Ломаная крыша позволяет без возведения пристройки с минимальными затратами средств и труда расширить полезную площадь дома. Дополнительное пространство можно использовать для отрытой летней веранды или зимнего сада. Помимо этого, небольшая постройка улучшает внешний вид дома и защищает от холода первый этаж.

Стропильная система ломаной крыши отличается от прочих наличием изломов на скатах.

В конструкции ломаной крыши используются довольно габаритные строительные системы. И лучше всего для нее подходит древесина. Установка стропильной системы производится на этапе возведения стен дома или в процессе эксплуатации. Но при этом всю систему можно собрать без использования крупноподъемной техники, придерживаясь лишь модульной методике.

Особенности стропильной системы ломаной крыши являются следующими:

• визуально конструкцию крыши можно поделить на две части: верхнюю и нижнюю. Нижняя часть устанавливается при помощи наслонных стропильных ног. А устройство верхних стропил ориентируется в первую очередь на удобство для владельца дома. Угол наклона нижних и верхних стропил должен быть 60–70° для нижнего яруса и 15–30° – для верхнего;
• в отличие от классической двускатной крыши в данной конструкции имеются специальные ребра жесткости, которые исполняют роль стен на мансарде;
• между стропилами и затяжкой монтируется бабка, которая необходима для придания дополнительной жесткости затяжки и опоры;
• схема установки двух сопряженных скатов под разными углами зависит от размеров и формы постройки;

• конструкция крыши может быть дополнена эркерами – небольшими выступами для окон. В таком случае требуется усиление стропильной системы;
• поскольку стропила ломаной крыши имеют большую длину, то необходимо увеличить надежность конструкции дополнительными элементами – подкосами и затяжками;
• дом с ломаной крышей хорошо смотрится в дополнении с балконом или пристройкой в виде летней веранды, но в таком случае необходимо усовершенствовать стропильную систему дополнительными выносными опорами.

Строительство мансардного этажа с ломаной крышей обойдется значительно дороже классической двускатной конструкции. И при этом понадобится вникнуть в трудоемкий процесс строительства.

Виды

Существует несколько вариантов ломаных крыш.

• Односкатная ломаная крыша имеет только одну наклонную плоскость. И, несмотря на простую конструкцию, она является нестандартным вариантом. Такую крышу можно возвести без помощи специалистов своими руками. Но конструкция должна иметь хороший уклон для естественного отвода осадков. Дополнительное пространство под крышей в таком доме можно использовать в качестве зимнего сада, зоны отдыха, спортивного зала или полноценной жилой комнаты.
• Двускатная ломаная крыша имеет два ската, направленные в противоположные стороны. Такая конструкция считается наиболее прочной и устойчивой к сильным порывам ветра и осадкам. Она позволяет получить дополнительное пространство большой площади. Такая конструкция крыши наиболее выигрышно смотрится на домах прямоугольной формы.

• Трехскатная ломаная крыша по внешнему виду больше напоминает терем. Такая конструкция придает дому оригинальную и неповторимую привлекательность. Поскольку устройство крыши не имеет дополнительной капитальной стены, вся конструкция имеет небольшой вес.
• Четырехскатная ломаная крыша имеет самую сложную конструкцию с ломанными профилями по всем 4 сторонам дома. Такая крыша значительно расширяет пространство под крышей и позволяет обустроить просторный и удобный этаж. При этом конструкция обладает самым легким весом и не нагружает перекрытия и фундамент.
• Вальмовая крыша имеет дополнительные элементы конструкции, которые не только расширяют пространство, но и повышают стоимость постройки.

Специалисты выделяют три вида конструкционных особенностей ломаной крыши, такие как:

• опора нижних стропил устанавливается на мауэрлат. В таком случае балки перекрытия чердачного помещения не доходят до стен нижнего этажа;
• нижние стропила выходят за пределы внешней стены нижнего этажа. Такая конструкция позволяет увеличить пространство под крышей. И чем больше вынос крыши за пределы конструкции дома, тем больше помещение мансарды;
• используются только наслонные стропила. В данной конструкции нет висячих стропил, опорой для верхнего ската являются затяжки.

Варианты проектов

Конструкция крыши позволяет изменить внутреннее пространство мансарды. И перед тем как приступать к строительству, необходимо изучить немало удачных проектов домов с ломаной крышей.

Кроме того, выбор проекта позволит определиться с размером бруса и количеством строительных материалов.

Внутреннее пространство можно организовать не только функционально, но и привлекательно.

• Пространство под крышей может быть продолжением первого или второго этажа. В таком случае необходимо дополнительно усилить стропильную систему и опорные конструкции.
• Мансарда с ломаной крышей может иметь отдельный вход с улицы. Такой проект предусматривает отдельную лестницу с боковой стороны дома.
• Внутренние стены можно оставить наклонными или скрыть скаты кровли перегородками. В первом случае необходимо продумать как функционально и стильно использовать периферийные зоны.
• То же самое касается стропильной системы на потолке – опоры можно скрыть гипсокартоном или оставить в качестве декоративного элемента.

Ломаная крыша отлично подходит для построек со сложной архитектурой. Один из способов оживить конструкцию крыши заключается в размещении скатов на разных уровнях. Таким образом, можно придать дому асимметричный вид.

За счет частичного смещения оси удается значительно расширить подкрышное пространство и улучшить геометрию помещения. А также можно разделить конструкцию на несколько сегментов с разным углом наклона. Такой прием особенно выигрышно смотрится при обустройстве пристроек и для придания завершенного вида дому с крыльцом.

Выбор материала

Традиционно считалось, что для возведения крыши необходимо выбирать аналогичные материалы, что и для дома. Но на сегодняшний день строители предлагают современные решения.

• Для возведения мансарды лучше всего подходят хвойные породы деревьев. Они отличаются большей прочностью и надежностью, что позволяет выдержать нагрузку. Поверхность материала не должна иметь сучков, трещин, сколов и следов повреждений.
• От металлических и железобетонных элементов лучше отказаться, чтобы уменьшить нагрузку на перекрытия и фундамент. Чем меньше вес крови, тем надежнее конструкция.
• Все строительные материалы должны иметь подходящий уровень влажности. Для древесины оптимальным уровнем считается 18–22%.
• Помимо древесины, понадобятся металлические крепежные элементы для соединения стропил, изоляционных и кровельных материалов.

Для строительства ломаной крыши следует использовать следующие материалы:

• брус с сечением 90х140 или 140х140 мм для мауэрлата;
• подстропильные балки;
• балки для усиления потолка;
• доски для напольного покрытия;
• стойки для внутренних стен помещения;
• конек для крыши и стойки;

• доска необрезная для кровли для теплоизоляции и обрешетки;
• стропила для скатов 40х100 мм;
• материалы для гидроизоляции, пароизоляции и теплоизоляции кровли;
• кровельные материалы;
• отделочные материалы для стен и потолка;
• крепежные элементы: металлические скобы, уголки, болты, гвоздки и саморезы.

Как рассчитать?

Чтобы в процессе работы не столкнуться с нехваткой строительных материалов, необходимо предварительно провести детальные расчеты. Для этого понадобятся чертежи дома и крыши, калькулятор и рулетка. Для расчета кровельного материала, исходя из плана, определяется общая площадь каждого ската, а затем все данные суммируются. Полученный результат делится на площадь кровельного листа и прибавляется 10–15% для запаса и форс-мажорных ситуаций.

При расчетах необходимо также учитывать наличие карнизов с коньками. Вычислив общую площадь крыши, можно определить не только количество строительных материалов, но и рассчитать нагрузку всей конструкции.

Для того, чтобы определить нагрузку на несущие конструкции постройки необходимо учитывать следующие моменты:

• вес материалов кровли;
• примерную массу снега;
• массу элементов обрешетки;
• нагрузку изоляционных материалов на стропила;
• размеры крыши;
• углы установки скатов;

• шаг установки элементов стропильной системы и кровельной обрешетки;
• дополнительные нагрузки: вес людей, нагрузку от стеклопакетов, вентиляции и других дополнений.

После этого производится расчет несущей способности по формулам. А также можно воспользоваться специальными программами. При этом необходимо будет учитывать снеговую и ветровую нагрузки, характерные для конкретного региона.

Новичкам в строительстве лучше эту работу доверить профессионалам. Поскольку от расчета зависит выбор и количество строительных материалов.

Защита древесины

Дерево восприимчиво ко многим воздействиям, поэтому для надежности перед монтажом все строительные элементы из дерева необходимо обработать защитными средствами. В арсенале современных производителей есть такие составы, как:

• антипирены – необходимы для защиты от пожара;
• антисептические средства;
• пропитки от гниения.

Разумнее приобрести готовые смеси для обработки. Все защитные препараты необходимо наносить на улице или в хорошо проветриваемом помещении. Для нанесения можно использовать широкую кисть или распылитель. Все защитные средства наносятся в несколько слоев. Но самым надежным способом обработки древесины является полное погружение материала в раствор. В таком случае понадобится подготовить объемный резервуар и большое количество защитного средства. Такой способ обработки обеспечивает качественное проникновение защитных средств внутрь древесины.

Любые препараты, в состав которых входит биодид, опасны для здоровья человека. Поэтому во время обработки древесины необходимо надеть защитную маску, очки и перчатки. После нанесения защитной пропитки поверхность должна полностью высохнуть.

Все стыки деревянных элементов после соединения необходимо также обработать защитными средствами. А в процессе эксплуатации дома основные элементы несущей конструкции необходимо также периодически обрабатывать.

Этапы возведения

Закончив все расчеты и подготовительные этапы можно переходить к строительству. Несмотря на всю сложность конструкции ломаной крыши ее можно возвести своими руками. Для начала необходимо определиться с размерами и схемой крыши, а потом придерживаться пошаговой инструкции.

• Первый этап строительства заключается в установке мауэрлата, к которому впоследствии крепятся концы стропил. Деревянный брус укладывается по всему периметру стен.
• Если нижний этаж построен не из дерева, то в стенах необходимо сделать отверстия для анкеров на расстоянии 2 метра и установить крепеж. Далее, на поверхность укладывается гидроизоляционный слой и деревянный брус с отверстиями для крепежа. Затем, можно переходить к установке мауэрлата, который плотно притягивается к анкерам.
• Следующим шагом идет установка балок перекрытия. Они будут служить потолком для первого этажа и опорой для вертикальных стоек второго этажа. В первую очередь балки монтируются с двух сторон на торцевых сторонах здания, затем между ними натягивается бечевка для указания плотности. Необходимо строго соблюдать горизонтальный уровень для качественной основы кровли. Затем, размещаются промежуточные балки. Края балок промазываются мастикой.

• Установка стоек производится по тому же принципу. Сначала монтируются стойки по двум сторонам постройки, а затем устанавливаются промежуточные элементы. Между стойками необходимо оставлять расстояние не более 2 метров. Для фиксации стоек можно использовать временные распорки. Высота стоек должна быть на 10 см выше желаемой высоты потолка.
• Затем, между промежуточными стойками устанавливаются прогоны и недостающие стойки. Таким образом, мансарда получает очертания каркаса внутренних стен.
• При помощи металлических крепежных уголков к прогонам крепятся поперечные балки. Сверху все затяжки скрепляются доской – это необходимо для придания конструкции большей жесткости.
• После этого устанавливаются стропила. Для этого на расстоянии около 1–1,2 метра на мауэрлате размечаются точки монтажа. В первую очередь устанавливаются боковые стропила, а затем промежуточные. При необходимости наслонные стропила можно подпереть подкосами.

• После этого можно переходить к верхним стропилам. Для начала две доски устанавливаются и соединяются между собой с боковой части дома. Крепление фиксируется с затяжками. Если длина мансарды не превышает 10 метров, для придания конструкции большей жесткости необходимо использовать подкосы. В ином случае необходимо выполнить продольное соединение коньковой балкой. Далее, устанавливаются остальные пары стропил.
• Затем, нашиваются подвески, которые необходимы для того, чтобы затяжки были надежно зафиксированы без временных подпорок. После этого устанавливаются каркас фронтона и фасадные составляющие: окна, двери, балкон.
• Заключительный этап возведения заключается в обшивке фронтов и крепления обрешетки. Шаг обрешетки выбирается индивидуально, исходя из выбранного кровельного материала.

Оформление

Все работы по оформлению относятся к разряду второстепенных, но остаются не менее важными. Они включают в себя обустройство карнизов, утепление кровли, обшивку фронтов и установку труб для водостока.

Любой кровельный материал монтируется только после изоляционных материалов. Первым слоем укладывается пароизоляционная пленка, затем утеплитель, в качестве которого необходимо использовать безопасные негорючие материалы: прессованную минеральную вату, пенопласт, пеноизол и другие изоляционные материалы. После этого укладывается гидроизоляция.

После того как монтаж каркаса и изоляции ломаной крыши завершен, можно переходить к кровельным работам. Это важный и сложный этап, для которого понадобится участие минимум троих человек.

Подходящие материалы для кровли ломаной крыши являются следующие:

• шифер;
• металлочерепица;
• керамическая черепица;
• дерево;
• рулонные битумные материалы;
• профнастил;
• ондулин.

Если в планах использовать мансарду в качестве жилой зоны, то не стоит выбирать для кровли медную черепицу и железо, поскольку под действием прямых солнечных лучей крыша и пространство под ней будет быстро нагреваться. Популярными материалами для кровли до сих пор остаются шифер и панели металлочерепицы. Современные производители предлагают также новый материал ондулин, который является устойчивым к температурным перепадам и воздействию прямых солнечных лучей.

Водоотливы – это необходимые элементы кровли. Они применяются для того, чтобы воды с крыши не разрушала фундамент и стены дома. Для водоотлива подходит пластик, оцинкованная сталь и цветные металлы.

Главное, чтобы выбранный материал был устойчив к воздействию коррозии и ржавчины. И не менее важно, чтобы водоотвод отличался низким уровнем шума.

Мансардные окна необходимы не только для освещения, но и для естественной вентиляции. К окнам предъявляются особые требования. Они должны обладать отличным уровнем гидроизоляции. А также стоит обратить внимание на механизм открывания окон, ведь в процессе эксплуатации стекла должно быть удобно чистить от грязи и разводов. А также можно на наклонных скатах установить большие окна в виде чердачных выходов. Такая конструкция будет наиболее выигрышна с точки зрения функциональности и стиля.

Еще один оригинальный способ расположения окон на скатной части называется «кукушка». В данном случае конструкция крыши дополняется выступом с собственной стропильной системой, что дает возможность установить оконную раму вертикально и защитить стекла от осадков козырьком. Балконы стоит размещать на вертикальном фронтоне – таким способом выполнить работы гораздо проще. Но также можно разместить балкон и на скатной части крыши, в таком случае потребуется пересмотреть конструкцию крыши и усилить несущие элементы.

Готовая конструкция ломаной крыши ничем не отличается от аналогичных построек и ее технология строительства не очень сложная. Но чтобы конструкция была выполнена правильно и качественно, необходимо соблюдать все правила, нормы и рекомендации строителей. И при этом можно не прибегать к услугам дорогостоящих специалистов.

Еще больше об особенностях устройства ломаной крыши смотрите в следующем видео.

устройство и варианты проектов и схемы, как сделать кровлю пошагово для частного дома и как правильно построить своими руками

Ломаная крыша не только преображает внешний вид дома, она также необходима для того, чтобы рационально использовать дополнительное пространство. Свое название такая крыша получила благодаря особенности конструкции: она имеет большое количество линий с изломами и пятиугольную проекцию. Под такой крышей может находиться полноценный этаж. А с финансовой точки зрения такая постройка будет гораздо выгоднее, чем возведение дополнительного этажа.

Требования

По сути, подкрышное пространство – это чердак, который можно превратить в полноценное жилое помещение. Возведение и обустройство ломаной крыши – это нелегкий процесс. Для этого необходимо утеплить и защитить от влаги всю конструкцию. А при соблюдении всех правил и норм строительства дополнительная жилая комната под крышей позволит уменьшить теплопотери дома.

Основные требования, которые должна удовлетворять ломаная крыша, являются следующими:

• высота потолка в помещении должна превышать 2,2 метра, в противном случае находиться в небольшом сжатом помещении будет некомфортно;
• необходимо разработать систему вентиляции для того, чтобы защитить помещение от образования конденсата;
• все кровельные элементы конструкции должны иметь небольшой вес, чтобы не оказывать большую нагрузку на перекрытия и фундамент каркасного дома;
• в целях соблюдения правил пожарной безопасности все деревянные элементы крыши должны быть обработаны антипиренами;

• кровельные конструкции должны иметь отличную изоляцию;
• серьезные требования выдвигаются мансардным окнам. Они должны иметь жесткую и надежную конструкцию, чтобы во время дождя вода не поступала в дом. Кроме того, следует заранее предусмотреть конструкцию мансардных окон, чтобы мытье стекол не вызывало больших трудностей;
• конструкция крыши должна отвечать инженерным расчетам нагрузок, поэтому эту задачу стоит доверить профессионалам. Все остальные работы можно выполнить своими руками;
• основные отличия в конструкции ломаной крыши связаны не только с используемыми материалами, но и с геометрическими параметрами.

Особенности кровли

Ломаная крыша мало чем отличается от классической двускатной конструкции. Разница заключается лишь в том, что скат делится на две части: верхнюю и нижнюю. Такой способ обустройства крыши подходит как для загородных коттеджей, так и для дачных домиков.

Ломаная крыша имеет свои особенности, такие как:

• возможность возведения крыши на старой постройке;
• позволяет без особых финансовых и трудовых затрат возвести дополнительный этаж;
• рациональное использование пространства под крышей и увеличение полезной площади дома;
• даже при комнатных размерах частного дома мансардный этаж с ломаной крышей получается вместительным и просторным, поскольку новое помещение будет немного меньше площади самого сооружения;

• придает более привлекательный внешний вид дому;
• в некоторых случаях существует возможность возвести двухуровневую мансарду;
• сокращение тепловых потерь первого этажа, что позволяет уменьшить расходы на отоплении;
• стены и потолок на мансардном этаже могут иметь скошенную форму, поэтому для обустройства интерьера придется приложить немало усилий;
• высокая стоимость мансардных окон.

Дополнительное пространство можно использовать сезонно или в течение всего года. В данном случае каждый владелец дома выбирает наиболее подходящий вариант. Под крышей может быть оборудовано полноценное жилое пространство с высоким потолком, а также помещение может использоваться в различных целях.

• Полноценная жилая комната. Здесь может расположиться гостиная, детская, спальня или кабинет. Необходимо провести на второй этаж отопление, если помещение будет использовать в течение всего года. И обязательно следует предусмотреть шумоизоляцию, потому что во время осадков звук дождя будет отчетливо слышен через кровлю. А также пространство дополнительно утепляется со всех сторон и покрывается надежной изоляцией.

• Кухня-столовая. Для этого варианта дополнительно необходимо будет провести на второй этаж все необходимые коммуникации, в том числе электричество, отопление, водопровод и канализацию.

• Летняя веранда или комната отдыха – это отличный вариант для обустройства большого дома. На втором этаже можно будет расслабиться и отдохнуть в тишине. В таком случае основное требование к конструкции – крыша должны быть надежно защищена от ветра и осадков. Помещение может быть с утеплением или без него.
• Гардеробная или помещение хозяйственного назначения. Это дополнительное пространство можно также использовать для хранения различных вещей.

Устройство: элементы

Все работы по возведению крыши необходимо начинать с составление проекта и расчета. Эту работу можно доверить профессионалам или выполнить самостоятельно, если вы обладаете хотя бы минимальным опытом в строительной сфере. Для составления проекта лучше воспользоваться специальными компьютерными программами. На чертеже стоит указать все необходимые элементы кровли.

Конструкция ломаной крыши состоит из множества частей. И чем геометрия постройки сложнее и массивнее, тем больше элементов должно быть.

Устройство ломаной крыши включает в себя следующие элементы:

• вертикальные стойки нижним концом упираются в балки перекрытий, а верхним – подпирают нижние стропила. Они также являются каркасом внутренних стен на дополнительном этаже;
• затяжки – это горизонтальные балки для висячих стропил и бабки. Они связывают между собой висячие стропильные пары и снимают нагрузку;
• подкосы – это подпорные диагональные балки, необходимые для снижения нагрузки стропильных ног;
• верхние и нижние стропила – это ребра жесткости, которые выполняют главную функцию всей конструкции;
• мауэрлат – это скрепленные деревянные балки, отвечающие за соединение конструкции со стенами дома;

• коньковый прогон – это место встречи пары верхних стропил;
• бабки – это вертикальное крепление висячих стропил и затяжки, необходимы для того, чтобы уменьшить нагрузку на элементы и минимизировать прогиб;
• схватки – это горизонтальные распорки необходимые для того, чтобы уменьшить нагрузку на стропильную систему, которая обусловлена не только собственной массой, но и осадками, такими как снег;
• обрешетка – это каркас для крепления кровельного материала и изоляции. Она изготавливается в сплошном или решетчатом типе;

• пароизоляция – это первый слой, для которого отлично подходит парозащитная мембрана. Пароизоляционная пленка укладывается по кровельной конструкции с нахлестом, чтобы влага не попадала в утеплитель;
• теплоизоляция является необходимым элементом устройства крыши, поскольку чердачное помещение охлаждается быстрее по сравнению с нижними этажами. В качестве утеплителя специалисты рекомендуют использовать каменные базальтовые плиты. Они укладываются между стропильными элементами. Слой утеплителя должен составлять не менее 20 см;
• гидроизоляция укладывается поверх стропил одним слоем внахлест, для этого отлично подходит мембранный материал;
• кровля укладывается поверх влагоизоляции. Особенности монтажа зависят от выбора материала. Как правило, выполнение работ начинается с нижнего яруса;
• заключительными штрихами после монтажа кровли остаются установка водоотливов и декоративная отделка.

Таким образом, конструкция крыши напоминает слоеный пирог:

• кровельное покрытие;
• гидроизоляция;
• контробрешетка;
• обрешетка;
• теплоизоляция;
• начальная обрешетка;
• карниз;
• пароизоляция;
• стропильная система.

Стропильные системы

Ломаная крыша позволяет без возведения пристройки с минимальными затратами средств и труда расширить полезную площадь дома. Дополнительное пространство можно использовать для отрытой летней веранды или зимнего сада. Помимо этого, небольшая постройка улучшает внешний вид дома и защищает от холода первый этаж.

Стропильная система ломаной крыши отличается от прочих наличием изломов на скатах.

В конструкции ломаной крыши используются довольно габаритные строительные системы. И лучше всего для нее подходит древесина. Установка стропильной системы производится на этапе возведения стен дома или в процессе эксплуатации. Но при этом всю систему можно собрать без использования крупноподъемной техники, придерживаясь лишь модульной методике.

Особенности стропильной системы ломаной крыши являются следующими:

• визуально конструкцию крыши можно поделить на две части: верхнюю и нижнюю. Нижняя часть устанавливается при помощи наслонных стропильных ног. А устройство верхних стропил ориентируется в первую очередь на удобство для владельца дома. Угол наклона нижних и верхних стропил должен быть 60–70° для нижнего яруса и 15–30° – для верхнего;
• в отличие от классической двускатной крыши в данной конструкции имеются специальные ребра жесткости, которые исполняют роль стен на мансарде;
• между стропилами и затяжкой монтируется бабка, которая необходима для придания дополнительной жесткости затяжки и опоры;
• схема установки двух сопряженных скатов под разными углами зависит от размеров и формы постройки;

• конструкция крыши может быть дополнена эркерами – небольшими выступами для окон. В таком случае требуется усиление стропильной системы;
• поскольку стропила ломаной крыши имеют большую длину, то необходимо увеличить надежность конструкции дополнительными элементами – подкосами и затяжками;
• дом с ломаной крышей хорошо смотрится в дополнении с балконом или пристройкой в виде летней веранды, но в таком случае необходимо усовершенствовать стропильную систему дополнительными выносными опорами.

Строительство мансардного этажа с ломаной крышей обойдется значительно дороже классической двускатной конструкции. И при этом понадобится вникнуть в трудоемкий процесс строительства.

Виды

Существует несколько вариантов ломаных крыш.

• Односкатная ломаная крыша имеет только одну наклонную плоскость. И, несмотря на простую конструкцию, она является нестандартным вариантом. Такую крышу можно возвести без помощи специалистов своими руками. Но конструкция должна иметь хороший уклон для естественного отвода осадков. Дополнительное пространство под крышей в таком доме можно использовать в качестве зимнего сада, зоны отдыха, спортивного зала или полноценной жилой комнаты.
• Двускатная ломаная крыша имеет два ската, направленные в противоположные стороны. Такая конструкция считается наиболее прочной и устойчивой к сильным порывам ветра и осадкам. Она позволяет получить дополнительное пространство большой площади. Такая конструкция крыши наиболее выигрышно смотрится на домах прямоугольной формы.

• Трехскатная ломаная крыша по внешнему виду больше напоминает терем. Такая конструкция придает дому оригинальную и неповторимую привлекательность. Поскольку устройство крыши не имеет дополнительной капитальной стены, вся конструкция имеет небольшой вес.
• Четырехскатная ломаная крыша имеет самую сложную конструкцию с ломанными профилями по всем 4 сторонам дома. Такая крыша значительно расширяет пространство под крышей и позволяет обустроить просторный и удобный этаж. При этом конструкция обладает самым легким весом и не нагружает перекрытия и фундамент.
• Вальмовая крыша имеет дополнительные элементы конструкции, которые не только расширяют пространство, но и повышают стоимость постройки.

Специалисты выделяют три вида конструкционных особенностей ломаной крыши, такие как:

• опора нижних стропил устанавливается на мауэрлат. В таком случае балки перекрытия чердачного помещения не доходят до стен нижнего этажа;
• нижние стропила выходят за пределы внешней стены нижнего этажа. Такая конструкция позволяет увеличить пространство под крышей. И чем больше вынос крыши за пределы конструкции дома, тем больше помещение мансарды;
• используются только наслонные стропила. В данной конструкции нет висячих стропил, опорой для верхнего ската являются затяжки.

Варианты проектов

Конструкция крыши позволяет изменить внутреннее пространство мансарды. И перед тем как приступать к строительству, необходимо изучить немало удачных проектов домов с ломаной крышей.

Кроме того, выбор проекта позволит определиться с размером бруса и количеством строительных материалов.

Внутреннее пространство можно организовать не только функционально, но и привлекательно.

• Пространство под крышей может быть продолжением первого или второго этажа. В таком случае необходимо дополнительно усилить стропильную систему и опорные конструкции.
• Мансарда с ломаной крышей может иметь отдельный вход с улицы. Такой проект предусматривает отдельную лестницу с боковой стороны дома.
• Внутренние стены можно оставить наклонными или скрыть скаты кровли перегородками. В первом случае необходимо продумать как функционально и стильно использовать периферийные зоны.
• То же самое касается стропильной системы на потолке – опоры можно скрыть гипсокартоном или оставить в качестве декоративного элемента.

Ломаная крыша отлично подходит для построек со сложной архитектурой. Один из способов оживить конструкцию крыши заключается в размещении скатов на разных уровнях. Таким образом, можно придать дому асимметричный вид.

За счет частичного смещения оси удается значительно расширить подкрышное пространство и улучшить геометрию помещения. А также можно разделить конструкцию на несколько сегментов с разным углом наклона. Такой прием особенно выигрышно смотрится при обустройстве пристроек и для придания завершенного вида дому с крыльцом.

Выбор материала

Традиционно считалось, что для возведения крыши необходимо выбирать аналогичные материалы, что и для дома. Но на сегодняшний день строители предлагают современные решения.

• Для возведения мансарды лучше всего подходят хвойные породы деревьев. Они отличаются большей прочностью и надежностью, что позволяет выдержать нагрузку. Поверхность материала не должна иметь сучков, трещин, сколов и следов повреждений.
• От металлических и железобетонных элементов лучше отказаться, чтобы уменьшить нагрузку на перекрытия и фундамент. Чем меньше вес крови, тем надежнее конструкция.
• Все строительные материалы должны иметь подходящий уровень влажности. Для древесины оптимальным уровнем считается 18–22%.
• Помимо древесины, понадобятся металлические крепежные элементы для соединения стропил, изоляционных и кровельных материалов.

Для строительства ломаной крыши следует использовать следующие материалы:

• брус с сечением 90х140 или 140х140 мм для мауэрлата;
• подстропильные балки;
• балки для усиления потолка;
• доски для напольного покрытия;
• стойки для внутренних стен помещения;
• конек для крыши и стойки;

• доска необрезная для кровли для теплоизоляции и обрешетки;
• стропила для скатов 40х100 мм;
• материалы для гидроизоляции, пароизоляции и теплоизоляции кровли;
• кровельные материалы;
• отделочные материалы для стен и потолка;
• крепежные элементы: металлические скобы, уголки, болты, гвоздки и саморезы.

Как рассчитать?

Чтобы в процессе работы не столкнуться с нехваткой строительных материалов, необходимо предварительно провести детальные расчеты. Для этого понадобятся чертежи дома и крыши, калькулятор и рулетка. Для расчета кровельного материала, исходя из плана, определяется общая площадь каждого ската, а затем все данные суммируются. Полученный результат делится на площадь кровельного листа и прибавляется 10–15% для запаса и форс-мажорных ситуаций.

При расчетах необходимо также учитывать наличие карнизов с коньками. Вычислив общую площадь крыши, можно определить не только количество строительных материалов, но и рассчитать нагрузку всей конструкции.

Для того, чтобы определить нагрузку на несущие конструкции постройки необходимо учитывать следующие моменты:

• вес материалов кровли;
• примерную массу снега;
• массу элементов обрешетки;
• нагрузку изоляционных материалов на стропила;
• размеры крыши;
• углы установки скатов;

• шаг установки элементов стропильной системы и кровельной обрешетки;
• дополнительные нагрузки: вес людей, нагрузку от стеклопакетов, вентиляции и других дополнений.

После этого производится расчет несущей способности по формулам. А также можно воспользоваться специальными программами. При этом необходимо будет учитывать снеговую и ветровую нагрузки, характерные для конкретного региона.

Новичкам в строительстве лучше эту работу доверить профессионалам. Поскольку от расчета зависит выбор и количество строительных материалов.

Защита древесины

Дерево восприимчиво ко многим воздействиям, поэтому для надежности перед монтажом все строительные элементы из дерева необходимо обработать защитными средствами. В арсенале современных производителей есть такие составы, как:

• антипирены – необходимы для защиты от пожара;
• антисептические средства;
• пропитки от гниения.

Разумнее приобрести готовые смеси для обработки. Все защитные препараты необходимо наносить на улице или в хорошо проветриваемом помещении. Для нанесения можно использовать широкую кисть или распылитель. Все защитные средства наносятся в несколько слоев. Но самым надежным способом обработки древесины является полное погружение материала в раствор. В таком случае понадобится подготовить объемный резервуар и большое количество защитного средства. Такой способ обработки обеспечивает качественное проникновение защитных средств внутрь древесины.

Любые препараты, в состав которых входит биодид, опасны для здоровья человека. Поэтому во время обработки древесины необходимо надеть защитную маску, очки и перчатки. После нанесения защитной пропитки поверхность должна полностью высохнуть.

Все стыки деревянных элементов после соединения необходимо также обработать защитными средствами. А в процессе эксплуатации дома основные элементы несущей конструкции необходимо также периодически обрабатывать.

Этапы возведения

Закончив все расчеты и подготовительные этапы можно переходить к строительству. Несмотря на всю сложность конструкции ломаной крыши ее можно возвести своими руками. Для начала необходимо определиться с размерами и схемой крыши, а потом придерживаться пошаговой инструкции.

• Первый этап строительства заключается в установке мауэрлата, к которому впоследствии крепятся концы стропил. Деревянный брус укладывается по всему периметру стен.
• Если нижний этаж построен не из дерева, то в стенах необходимо сделать отверстия для анкеров на расстоянии 2 метра и установить крепеж. Далее, на поверхность укладывается гидроизоляционный слой и деревянный брус с отверстиями для крепежа. Затем, можно переходить к установке мауэрлата, который плотно притягивается к анкерам.
• Следующим шагом идет установка балок перекрытия. Они будут служить потолком для первого этажа и опорой для вертикальных стоек второго этажа. В первую очередь балки монтируются с двух сторон на торцевых сторонах здания, затем между ними натягивается бечевка для указания плотности. Необходимо строго соблюдать горизонтальный уровень для качественной основы кровли. Затем, размещаются промежуточные балки. Края балок промазываются мастикой.

• Установка стоек производится по тому же принципу. Сначала монтируются стойки по двум сторонам постройки, а затем устанавливаются промежуточные элементы. Между стойками необходимо оставлять расстояние не более 2 метров. Для фиксации стоек можно использовать временные распорки. Высота стоек должна быть на 10 см выше желаемой высоты потолка.
• Затем, между промежуточными стойками устанавливаются прогоны и недостающие стойки. Таким образом, мансарда получает очертания каркаса внутренних стен.
• При помощи металлических крепежных уголков к прогонам крепятся поперечные балки. Сверху все затяжки скрепляются доской – это необходимо для придания конструкции большей жесткости.
• После этого устанавливаются стропила. Для этого на расстоянии около 1–1,2 метра на мауэрлате размечаются точки монтажа. В первую очередь устанавливаются боковые стропила, а затем промежуточные. При необходимости наслонные стропила можно подпереть подкосами.

• После этого можно переходить к верхним стропилам. Для начала две доски устанавливаются и соединяются между собой с боковой части дома. Крепление фиксируется с затяжками. Если длина мансарды не превышает 10 метров, для придания конструкции большей жесткости необходимо использовать подкосы. В ином случае необходимо выполнить продольное соединение коньковой балкой. Далее, устанавливаются остальные пары стропил.
• Затем, нашиваются подвески, которые необходимы для того, чтобы затяжки были надежно зафиксированы без временных подпорок. После этого устанавливаются каркас фронтона и фасадные составляющие: окна, двери, балкон.
• Заключительный этап возведения заключается в обшивке фронтов и крепления обрешетки. Шаг обрешетки выбирается индивидуально, исходя из выбранного кровельного материала.

Оформление

Все работы по оформлению относятся к разряду второстепенных, но остаются не менее важными. Они включают в себя обустройство карнизов, утепление кровли, обшивку фронтов и установку труб для водостока.

Любой кровельный материал монтируется только после изоляционных материалов. Первым слоем укладывается пароизоляционная пленка, затем утеплитель, в качестве которого необходимо использовать безопасные негорючие материалы: прессованную минеральную вату, пенопласт, пеноизол и другие изоляционные материалы. После этого укладывается гидроизоляция.

После того как монтаж каркаса и изоляции ломаной крыши завершен, можно переходить к кровельным работам. Это важный и сложный этап, для которого понадобится участие минимум троих человек.

Подходящие материалы для кровли ломаной крыши являются следующие:

• шифер;
• металлочерепица;
• керамическая черепица;
• дерево;
• рулонные битумные материалы;
• профнастил;
• ондулин.

Если в планах использовать мансарду в качестве жилой зоны, то не стоит выбирать для кровли медную черепицу и железо, поскольку под действием прямых солнечных лучей крыша и пространство под ней будет быстро нагреваться. Популярными материалами для кровли до сих пор остаются шифер и панели металлочерепицы. Современные производители предлагают также новый материал ондулин, который является устойчивым к температурным перепадам и воздействию прямых солнечных лучей.

Водоотливы – это необходимые элементы кровли. Они применяются для того, чтобы воды с крыши не разрушала фундамент и стены дома. Для водоотлива подходит пластик, оцинкованная сталь и цветные металлы.

Главное, чтобы выбранный материал был устойчив к воздействию коррозии и ржавчины. И не менее важно, чтобы водоотвод отличался низким уровнем шума.

Мансардные окна необходимы не только для освещения, но и для естественной вентиляции. К окнам предъявляются особые требования. Они должны обладать отличным уровнем гидроизоляции. А также стоит обратить внимание на механизм открывания окон, ведь в процессе эксплуатации стекла должно быть удобно чистить от грязи и разводов. А также можно на наклонных скатах установить большие окна в виде чердачных выходов. Такая конструкция будет наиболее выигрышна с точки зрения функциональности и стиля.

Еще один оригинальный способ расположения окон на скатной части называется «кукушка». В данном случае конструкция крыши дополняется выступом с собственной стропильной системой, что дает возможность установить оконную раму вертикально и защитить стекла от осадков козырьком. Балконы стоит размещать на вертикальном фронтоне – таким способом выполнить работы гораздо проще. Но также можно разместить балкон и на скатной части крыши, в таком случае потребуется пересмотреть конструкцию крыши и усилить несущие элементы.

Готовая конструкция ломаной крыши ничем не отличается от аналогичных построек и ее технология строительства не очень сложная. Но чтобы конструкция была выполнена правильно и качественно, необходимо соблюдать все правила, нормы и рекомендации строителей. И при этом можно не прибегать к услугам дорогостоящих специалистов.

Еще больше об особенностях устройства ломаной крыши смотрите в следующем видео.

устройство и варианты проектов и схемы, как сделать кровлю пошагово для частного дома и как правильно построить своими руками

Ломаная крыша не только преображает внешний вид дома, она также необходима для того, чтобы рационально использовать дополнительное пространство. Свое название такая крыша получила благодаря особенности конструкции: она имеет большое количество линий с изломами и пятиугольную проекцию. Под такой крышей может находиться полноценный этаж. А с финансовой точки зрения такая постройка будет гораздо выгоднее, чем возведение дополнительного этажа.

Требования

По сути, подкрышное пространство – это чердак, который можно превратить в полноценное жилое помещение. Возведение и обустройство ломаной крыши – это нелегкий процесс. Для этого необходимо утеплить и защитить от влаги всю конструкцию. А при соблюдении всех правил и норм строительства дополнительная жилая комната под крышей позволит уменьшить теплопотери дома.

Основные требования, которые должна удовлетворять ломаная крыша, являются следующими:

• высота потолка в помещении должна превышать 2,2 метра, в противном случае находиться в небольшом сжатом помещении будет некомфортно;
• необходимо разработать систему вентиляции для того, чтобы защитить помещение от образования конденсата;
• все кровельные элементы конструкции должны иметь небольшой вес, чтобы не оказывать большую нагрузку на перекрытия и фундамент каркасного дома;
• в целях соблюдения правил пожарной безопасности все деревянные элементы крыши должны быть обработаны антипиренами;

• кровельные конструкции должны иметь отличную изоляцию;
• серьезные требования выдвигаются мансардным окнам. Они должны иметь жесткую и надежную конструкцию, чтобы во время дождя вода не поступала в дом. Кроме того, следует заранее предусмотреть конструкцию мансардных окон, чтобы мытье стекол не вызывало больших трудностей;
• конструкция крыши должна отвечать инженерным расчетам нагрузок, поэтому эту задачу стоит доверить профессионалам. Все остальные работы можно выполнить своими руками;
• основные отличия в конструкции ломаной крыши связаны не только с используемыми материалами, но и с геометрическими параметрами.

Особенности кровли

Ломаная крыша мало чем отличается от классической двускатной конструкции. Разница заключается лишь в том, что скат делится на две части: верхнюю и нижнюю. Такой способ обустройства крыши подходит как для загородных коттеджей, так и для дачных домиков.

Ломаная крыша имеет свои особенности, такие как:

• возможность возведения крыши на старой постройке;
• позволяет без особых финансовых и трудовых затрат возвести дополнительный этаж;
• рациональное использование пространства под крышей и увеличение полезной площади дома;
• даже при комнатных размерах частного дома мансардный этаж с ломаной крышей получается вместительным и просторным, поскольку новое помещение будет немного меньше площади самого сооружения;

• придает более привлекательный внешний вид дому;
• в некоторых случаях существует возможность возвести двухуровневую мансарду;
• сокращение тепловых потерь первого этажа, что позволяет уменьшить расходы на отоплении;
• стены и потолок на мансардном этаже могут иметь скошенную форму, поэтому для обустройства интерьера придется приложить немало усилий;
• высокая стоимость мансардных окон.

Дополнительное пространство можно использовать сезонно или в течение всего года. В данном случае каждый владелец дома выбирает наиболее подходящий вариант. Под крышей может быть оборудовано полноценное жилое пространство с высоким потолком, а также помещение может использоваться в различных целях.

• Полноценная жилая комната. Здесь может расположиться гостиная, детская, спальня или кабинет. Необходимо провести на второй этаж отопление, если помещение будет использовать в течение всего года. И обязательно следует предусмотреть шумоизоляцию, потому что во время осадков звук дождя будет отчетливо слышен через кровлю. А также пространство дополнительно утепляется со всех сторон и покрывается надежной изоляцией.

• Кухня-столовая. Для этого варианта дополнительно необходимо будет провести на второй этаж все необходимые коммуникации, в том числе электричество, отопление, водопровод и канализацию.

• Летняя веранда или комната отдыха – это отличный вариант для обустройства большого дома. На втором этаже можно будет расслабиться и отдохнуть в тишине. В таком случае основное требование к конструкции – крыша должны быть надежно защищена от ветра и осадков. Помещение может быть с утеплением или без него.
• Гардеробная или помещение хозяйственного назначения. Это дополнительное пространство можно также использовать для хранения различных вещей.

Устройство: элементы

Все работы по возведению крыши необходимо начинать с составление проекта и расчета. Эту работу можно доверить профессионалам или выполнить самостоятельно, если вы обладаете хотя бы минимальным опытом в строительной сфере. Для составления проекта лучше воспользоваться специальными компьютерными программами. На чертеже стоит указать все необходимые элементы кровли.

Конструкция ломаной крыши состоит из множества частей. И чем геометрия постройки сложнее и массивнее, тем больше элементов должно быть.

Устройство ломаной крыши включает в себя следующие элементы:

• вертикальные стойки нижним концом упираются в балки перекрытий, а верхним – подпирают нижние стропила. Они также являются каркасом внутренних стен на дополнительном этаже;
• затяжки – это горизонтальные балки для висячих стропил и бабки. Они связывают между собой висячие стропильные пары и снимают нагрузку;
• подкосы – это подпорные диагональные балки, необходимые для снижения нагрузки стропильных ног;
• верхние и нижние стропила – это ребра жесткости, которые выполняют главную функцию всей конструкции;
• мауэрлат – это скрепленные деревянные балки, отвечающие за соединение конструкции со стенами дома;

• коньковый прогон – это место встречи пары верхних стропил;
• бабки – это вертикальное крепление висячих стропил и затяжки, необходимы для того, чтобы уменьшить нагрузку на элементы и минимизировать прогиб;
• схватки – это горизонтальные распорки необходимые для того, чтобы уменьшить нагрузку на стропильную систему, которая обусловлена не только собственной массой, но и осадками, такими как снег;
• обрешетка – это каркас для крепления кровельного материала и изоляции. Она изготавливается в сплошном или решетчатом типе;

• пароизоляция – это первый слой, для которого отлично подходит парозащитная мембрана. Пароизоляционная пленка укладывается по кровельной конструкции с нахлестом, чтобы влага не попадала в утеплитель;
• теплоизоляция является необходимым элементом устройства крыши, поскольку чердачное помещение охлаждается быстрее по сравнению с нижними этажами. В качестве утеплителя специалисты рекомендуют использовать каменные базальтовые плиты. Они укладываются между стропильными элементами. Слой утеплителя должен составлять не менее 20 см;
• гидроизоляция укладывается поверх стропил одним слоем внахлест, для этого отлично подходит мембранный материал;
• кровля укладывается поверх влагоизоляции. Особенности монтажа зависят от выбора материала. Как правило, выполнение работ начинается с нижнего яруса;
• заключительными штрихами после монтажа кровли остаются установка водоотливов и декоративная отделка.

Таким образом, конструкция крыши напоминает слоеный пирог:

• кровельное покрытие;
• гидроизоляция;
• контробрешетка;
• обрешетка;
• теплоизоляция;
• начальная обрешетка;
• карниз;
• пароизоляция;
• стропильная система.

Стропильные системы

Ломаная крыша позволяет без возведения пристройки с минимальными затратами средств и труда расширить полезную площадь дома. Дополнительное пространство можно использовать для отрытой летней веранды или зимнего сада. Помимо этого, небольшая постройка улучшает внешний вид дома и защищает от холода первый этаж.

Стропильная система ломаной крыши отличается от прочих наличием изломов на скатах.

В конструкции ломаной крыши используются довольно габаритные строительные системы. И лучше всего для нее подходит древесина. Установка стропильной системы производится на этапе возведения стен дома или в процессе эксплуатации. Но при этом всю систему можно собрать без использования крупноподъемной техники, придерживаясь лишь модульной методике.

Особенности стропильной системы ломаной крыши являются следующими:

• визуально конструкцию крыши можно поделить на две части: верхнюю и нижнюю. Нижняя часть устанавливается при помощи наслонных стропильных ног. А устройство верхних стропил ориентируется в первую очередь на удобство для владельца дома. Угол наклона нижних и верхних стропил должен быть 60–70° для нижнего яруса и 15–30° – для верхнего;
• в отличие от классической двускатной крыши в данной конструкции имеются специальные ребра жесткости, которые исполняют роль стен на мансарде;
• между стропилами и затяжкой монтируется бабка, которая необходима для придания дополнительной жесткости затяжки и опоры;
• схема установки двух сопряженных скатов под разными углами зависит от размеров и формы постройки;

• конструкция крыши может быть дополнена эркерами – небольшими выступами для окон. В таком случае требуется усиление стропильной системы;
• поскольку стропила ломаной крыши имеют большую длину, то необходимо увеличить надежность конструкции дополнительными элементами – подкосами и затяжками;
• дом с ломаной крышей хорошо смотрится в дополнении с балконом или пристройкой в виде летней веранды, но в таком случае необходимо усовершенствовать стропильную систему дополнительными выносными опорами.

Строительство мансардного этажа с ломаной крышей обойдется значительно дороже классической двускатной конструкции. И при этом понадобится вникнуть в трудоемкий процесс строительства.

Виды

Существует несколько вариантов ломаных крыш.

• Односкатная ломаная крыша имеет только одну наклонную плоскость. И, несмотря на простую конструкцию, она является нестандартным вариантом. Такую крышу можно возвести без помощи специалистов своими руками. Но конструкция должна иметь хороший уклон для естественного отвода осадков. Дополнительное пространство под крышей в таком доме можно использовать в качестве зимнего сада, зоны отдыха, спортивного зала или полноценной жилой комнаты.
• Двускатная ломаная крыша имеет два ската, направленные в противоположные стороны. Такая конструкция считается наиболее прочной и устойчивой к сильным порывам ветра и осадкам. Она позволяет получить дополнительное пространство большой площади. Такая конструкция крыши наиболее выигрышно смотрится на домах прямоугольной формы.

• Трехскатная ломаная крыша по внешнему виду больше напоминает терем. Такая конструкция придает дому оригинальную и неповторимую привлекательность. Поскольку устройство крыши не имеет дополнительной капитальной стены, вся конструкция имеет небольшой вес.
• Четырехскатная ломаная крыша имеет самую сложную конструкцию с ломанными профилями по всем 4 сторонам дома. Такая крыша значительно расширяет пространство под крышей и позволяет обустроить просторный и удобный этаж. При этом конструкция обладает самым легким весом и не нагружает перекрытия и фундамент.
• Вальмовая крыша имеет дополнительные элементы конструкции, которые не только расширяют пространство, но и повышают стоимость постройки.

Специалисты выделяют три вида конструкционных особенностей ломаной крыши, такие как:

• опора нижних стропил устанавливается на мауэрлат. В таком случае балки перекрытия чердачного помещения не доходят до стен нижнего этажа;
• нижние стропила выходят за пределы внешней стены нижнего этажа. Такая конструкция позволяет увеличить пространство под крышей. И чем больше вынос крыши за пределы конструкции дома, тем больше помещение мансарды;
• используются только наслонные стропила. В данной конструкции нет висячих стропил, опорой для верхнего ската являются затяжки.

Варианты проектов

Конструкция крыши позволяет изменить внутреннее пространство мансарды. И перед тем как приступать к строительству, необходимо изучить немало удачных проектов домов с ломаной крышей.

Кроме того, выбор проекта позволит определиться с размером бруса и количеством строительных материалов.

Внутреннее пространство можно организовать не только функционально, но и привлекательно.

• Пространство под крышей может быть продолжением первого или второго этажа. В таком случае необходимо дополнительно усилить стропильную систему и опорные конструкции.
• Мансарда с ломаной крышей может иметь отдельный вход с улицы. Такой проект предусматривает отдельную лестницу с боковой стороны дома.
• Внутренние стены можно оставить наклонными или скрыть скаты кровли перегородками. В первом случае необходимо продумать как функционально и стильно использовать периферийные зоны.
• То же самое касается стропильной системы на потолке – опоры можно скрыть гипсокартоном или оставить в качестве декоративного элемента.

Ломаная крыша отлично подходит для построек со сложной архитектурой. Один из способов оживить конструкцию крыши заключается в размещении скатов на разных уровнях. Таким образом, можно придать дому асимметричный вид.

За счет частичного смещения оси удается значительно расширить подкрышное пространство и улучшить геометрию помещения. А также можно разделить конструкцию на несколько сегментов с разным углом наклона. Такой прием особенно выигрышно смотрится при обустройстве пристроек и для придания завершенного вида дому с крыльцом.

Выбор материала

Традиционно считалось, что для возведения крыши необходимо выбирать аналогичные материалы, что и для дома. Но на сегодняшний день строители предлагают современные решения.

• Для возведения мансарды лучше всего подходят хвойные породы деревьев. Они отличаются большей прочностью и надежностью, что позволяет выдержать нагрузку. Поверхность материала не должна иметь сучков, трещин, сколов и следов повреждений.
• От металлических и железобетонных элементов лучше отказаться, чтобы уменьшить нагрузку на перекрытия и фундамент. Чем меньше вес крови, тем надежнее конструкция.
• Все строительные материалы должны иметь подходящий уровень влажности. Для древесины оптимальным уровнем считается 18–22%.
• Помимо древесины, понадобятся металлические крепежные элементы для соединения стропил, изоляционных и кровельных материалов.

Для строительства ломаной крыши следует использовать следующие материалы:

• брус с сечением 90х140 или 140х140 мм для мауэрлата;
• подстропильные балки;
• балки для усиления потолка;
• доски для напольного покрытия;
• стойки для внутренних стен помещения;
• конек для крыши и стойки;

• доска необрезная для кровли для теплоизоляции и обрешетки;
• стропила для скатов 40х100 мм;
• материалы для гидроизоляции, пароизоляции и теплоизоляции кровли;
• кровельные материалы;
• отделочные материалы для стен и потолка;
• крепежные элементы: металлические скобы, уголки, болты, гвоздки и саморезы.

Как рассчитать?

Чтобы в процессе работы не столкнуться с нехваткой строительных материалов, необходимо предварительно провести детальные расчеты. Для этого понадобятся чертежи дома и крыши, калькулятор и рулетка. Для расчета кровельного материала, исходя из плана, определяется общая площадь каждого ската, а затем все данные суммируются. Полученный результат делится на площадь кровельного листа и прибавляется 10–15% для запаса и форс-мажорных ситуаций.

При расчетах необходимо также учитывать наличие карнизов с коньками. Вычислив общую площадь крыши, можно определить не только количество строительных материалов, но и рассчитать нагрузку всей конструкции.

Для того, чтобы определить нагрузку на несущие конструкции постройки необходимо учитывать следующие моменты:

• вес материалов кровли;
• примерную массу снега;
• массу элементов обрешетки;
• нагрузку изоляционных материалов на стропила;
• размеры крыши;
• углы установки скатов;

• шаг установки элементов стропильной системы и кровельной обрешетки;
• дополнительные нагрузки: вес людей, нагрузку от стеклопакетов, вентиляции и других дополнений.

После этого производится расчет несущей способности по формулам. А также можно воспользоваться специальными программами. При этом необходимо будет учитывать снеговую и ветровую нагрузки, характерные для конкретного региона.

Новичкам в строительстве лучше эту работу доверить профессионалам. Поскольку от расчета зависит выбор и количество строительных материалов.

Защита древесины

Дерево восприимчиво ко многим воздействиям, поэтому для надежности перед монтажом все строительные элементы из дерева необходимо обработать защитными средствами. В арсенале современных производителей есть такие составы, как:

• антипирены – необходимы для защиты от пожара;
• антисептические средства;
• пропитки от гниения.

Разумнее приобрести готовые смеси для обработки. Все защитные препараты необходимо наносить на улице или в хорошо проветриваемом помещении. Для нанесения можно использовать широкую кисть или распылитель. Все защитные средства наносятся в несколько слоев. Но самым надежным способом обработки древесины является полное погружение материала в раствор. В таком случае понадобится подготовить объемный резервуар и большое количество защитного средства. Такой способ обработки обеспечивает качественное проникновение защитных средств внутрь древесины.

Любые препараты, в состав которых входит биодид, опасны для здоровья человека. Поэтому во время обработки древесины необходимо надеть защитную маску, очки и перчатки. После нанесения защитной пропитки поверхность должна полностью высохнуть.

Все стыки деревянных элементов после соединения необходимо также обработать защитными средствами. А в процессе эксплуатации дома основные элементы несущей конструкции необходимо также периодически обрабатывать.

Этапы возведения

Закончив все расчеты и подготовительные этапы можно переходить к строительству. Несмотря на всю сложность конструкции ломаной крыши ее можно возвести своими руками. Для начала необходимо определиться с размерами и схемой крыши, а потом придерживаться пошаговой инструкции.

• Первый этап строительства заключается в установке мауэрлата, к которому впоследствии крепятся концы стропил. Деревянный брус укладывается по всему периметру стен.
• Если нижний этаж построен не из дерева, то в стенах необходимо сделать отверстия для анкеров на расстоянии 2 метра и установить крепеж. Далее, на поверхность укладывается гидроизоляционный слой и деревянный брус с отверстиями для крепежа. Затем, можно переходить к установке мауэрлата, который плотно притягивается к анкерам.
• Следующим шагом идет установка балок перекрытия. Они будут служить потолком для первого этажа и опорой для вертикальных стоек второго этажа. В первую очередь балки монтируются с двух сторон на торцевых сторонах здания, затем между ними натягивается бечевка для указания плотности. Необходимо строго соблюдать горизонтальный уровень для качественной основы кровли. Затем, размещаются промежуточные балки. Края балок промазываются мастикой.

• Установка стоек производится по тому же принципу. Сначала монтируются стойки по двум сторонам постройки, а затем устанавливаются промежуточные элементы. Между стойками необходимо оставлять расстояние не более 2 метров. Для фиксации стоек можно использовать временные распорки. Высота стоек должна быть на 10 см выше желаемой высоты потолка.
• Затем, между промежуточными стойками устанавливаются прогоны и недостающие стойки. Таким образом, мансарда получает очертания каркаса внутренних стен.
• При помощи металлических крепежных уголков к прогонам крепятся поперечные балки. Сверху все затяжки скрепляются доской – это необходимо для придания конструкции большей жесткости.
• После этого устанавливаются стропила. Для этого на расстоянии около 1–1,2 метра на мауэрлате размечаются точки монтажа. В первую очередь устанавливаются боковые стропила, а затем промежуточные. При необходимости наслонные стропила можно подпереть подкосами.

• После этого можно переходить к верхним стропилам. Для начала две доски устанавливаются и соединяются между собой с боковой части дома. Крепление фиксируется с затяжками. Если длина мансарды не превышает 10 метров, для придания конструкции большей жесткости необходимо использовать подкосы. В ином случае необходимо выполнить продольное соединение коньковой балкой. Далее, устанавливаются остальные пары стропил.
• Затем, нашиваются подвески, которые необходимы для того, чтобы затяжки были надежно зафиксированы без временных подпорок. После этого устанавливаются каркас фронтона и фасадные составляющие: окна, двери, балкон.
• Заключительный этап возведения заключается в обшивке фронтов и крепления обрешетки. Шаг обрешетки выбирается индивидуально, исходя из выбранного кровельного материала.

Оформление

Все работы по оформлению относятся к разряду второстепенных, но остаются не менее важными. Они включают в себя обустройство карнизов, утепление кровли, обшивку фронтов и установку труб для водостока.

Любой кровельный материал монтируется только после изоляционных материалов. Первым слоем укладывается пароизоляционная пленка, затем утеплитель, в качестве которого необходимо использовать безопасные негорючие материалы: прессованную минеральную вату, пенопласт, пеноизол и другие изоляционные материалы. После этого укладывается гидроизоляция.

После того как монтаж каркаса и изоляции ломаной крыши завершен, можно переходить к кровельным работам. Это важный и сложный этап, для которого понадобится участие минимум троих человек.

Подходящие материалы для кровли ломаной крыши являются следующие:

• шифер;
• металлочерепица;
• керамическая черепица;
• дерево;
• рулонные битумные материалы;
• профнастил;
• ондулин.

Если в планах использовать мансарду в качестве жилой зоны, то не стоит выбирать для кровли медную черепицу и железо, поскольку под действием прямых солнечных лучей крыша и пространство под ней будет быстро нагреваться. Популярными материалами для кровли до сих пор остаются шифер и панели металлочерепицы. Современные производители предлагают также новый материал ондулин, который является устойчивым к температурным перепадам и воздействию прямых солнечных лучей.

Водоотливы – это необходимые элементы кровли. Они применяются для того, чтобы воды с крыши не разрушала фундамент и стены дома. Для водоотлива подходит пластик, оцинкованная сталь и цветные металлы.

Главное, чтобы выбранный материал был устойчив к воздействию коррозии и ржавчины. И не менее важно, чтобы водоотвод отличался низким уровнем шума.

Мансардные окна необходимы не только для освещения, но и для естественной вентиляции. К окнам предъявляются особые требования. Они должны обладать отличным уровнем гидроизоляции. А также стоит обратить внимание на механизм открывания окон, ведь в процессе эксплуатации стекла должно быть удобно чистить от грязи и разводов. А также можно на наклонных скатах установить большие окна в виде чердачных выходов. Такая конструкция будет наиболее выигрышна с точки зрения функциональности и стиля.

Еще один оригинальный способ расположения окон на скатной части называется «кукушка». В данном случае конструкция крыши дополняется выступом с собственной стропильной системой, что дает возможность установить оконную раму вертикально и защитить стекла от осадков козырьком. Балконы стоит размещать на вертикальном фронтоне – таким способом выполнить работы гораздо проще. Но также можно разместить балкон и на скатной части крыши, в таком случае потребуется пересмотреть конструкцию крыши и усилить несущие элементы.

Готовая конструкция ломаной крыши ничем не отличается от аналогичных построек и ее технология строительства не очень сложная. Но чтобы конструкция была выполнена правильно и качественно, необходимо соблюдать все правила, нормы и рекомендации строителей. И при этом можно не прибегать к услугам дорогостоящих специалистов.

Еще больше об особенностях устройства ломаной крыши смотрите в следующем видео.

Ломаная крыша своими руками: стропильная система, фото

Использование мансарды вместо полноценного второго этажа позволяет рационально использовать доступное пространство и заметно расширить жилую площадь. Вариантов мансард существует множество; самый популярный из них — это ломаная крыша, являющаяся не только эстетически привлекательной, но и финансово выгодной. При желании построить такую мансарду можно своими руками.

Пользователи часто ищут:

Из каких частей состоит ломаная мансарда?

Первый этап строительства крыши — это проектирование и расчет; независимо от того, заказывается ли проект в специальной организации или планируется сделать чертеж конструкции самостоятельно, в первую очередь необходимо разобраться в том, из каких основных частей состоит ломаная мансарда.

В сущности, ломаная крыша — это жилой чердак, достаточно хорошо утепленный и защищенный от влаги и шума, чтобы в нем было комфортно обитать. Поэтому и по конструкции она незначительно отличается от обыкновенной двускатной крыши.

Выделяются следующие основные элементы ломаной крыши:

• вертикальные стойки;
• затяжки — горизонтальные балки;
• стропила — ребра жесткости, являющиеся скелетом всей конструкции;
• подкосы — диагональные балки, поддерживающие стропила;
• мауэрлат — деревянные балки со специальным крепежом, соединяющие конструкцию со стенами дома;
• коньковый прогон — совокупность верхних элементов стропильной системы;
• бабки — крепления, обеспечивающие жесткость висячих стропил;
• схватки — горизонтальные распорки, снимающие часть нагрузки со стропил;
• обрешетка — каркас для крепления кровельного материала и изоляции;
• кровля — может делаться из керамочерепицы, разных видов шифера, профлиста и множества других материалов;
• тепло-, гидро- и шумоизоляция.

Таким образом, вся конструкция состоит из набора прямоугольных треугольников. Между собой их соединяют деревянными балками. Все описанные элементы легко найти на чертеже ломаной мансарды.

Технические требования к ломаной крыше

К ломаным крышам предъявляются следующие требования:

• высота стен мансарды должна превышать 2,2 м;
• должна быть обеспечена хорошая вентиляция, чтобы влага не конденсировалась под кровлей;
• кровельный материал должен иметь небольшую массу;
• в конструкции должны быть предусмотрены меры против воздействия дополнительной нагрузки на стропильную систему — то есть, элементы крыши должны выдерживать не только собственную массу, но и, например, снег;
• мансарда теряет тепло быстрее, чем нижние этажи, поэтому теплоизоляции должно быть уделено особое внимание;
• для обеспечения пожарной безопасности все деревянные балки и элементы обрешетки следует обработать антипиренами.

Разновидности стропильных систем

Устройство ломаной крыши очень простое — скат ее как бы разламывается на нижнюю и верхнюю части, каждая из которых устанавливается под своим углом. Чаще всего их монтируют под углом 60–70°, и 15–30° соответственно.

На основании конструктивных особенностей мансарды можно выделить такие виды мансардных ломаных крыш.

1. Используется два вида стропил: висячие и наслонные. Балки перекрытия мансарды устанавливаются, немного не доходя до краев стен нижнего этажа. Нижний скат делается из наслонных стропил, которые крепятся к стенам дома при помощи мауэрлата. Из стоек делается каркас стен мансарды. Такие треугольники устанавливаются вдоль стен и связываются схватками. Сверху к ним присоединяются треугольники из висячих стропил, опирающихся на затяжку.
2. Чтобы увеличить площадь помещения, нижние края стропил можно вывести за пределы дома. В таком случае крепиться они будут не к мауэрлату, а к перекрытию, которое, в свою очередь, удерживается на внешних стенах дома при помощи мауэрлата. Стропила обязательно поддерживаются подкосами. Стойки углубляются в балки перекрытия не более чем на треть их толщины.
3. Эта стропильная система ломаной крыши отличается тем, что верхние треугольники делаются из наслонных, а не висячих стропил. Затяжки при этом являются опорами для стоек верхних треугольников.

Расчет ломаной крыши

Перед началом работы предстоит провести два расчета:

• определение количества необходимого стройматериала;
• вычисление несущей способности конструкции.

Определить, сколько нужно материала, очень просто из-за несложной геометрии ломаной крыши. С несущей способностью разобраться не так просто. Для ее расчета необходимо учесть:

1. массу кровли;
2. примерную массу снега;
3. массу обрешетки;
4. массу паро-, гидро- и теплоизоляционных материалов;
5. размеры крыши;
6. углы установки скатов;
7. шаг установки элементов стропильной системы и кровельной обрешетки;
8. дополнительная нагрузка: масса людей и оборудования, окон, вентиляции и т. д.

На основании этих данных и при помощи специальных программ делается расчет несущей способности. В зависимости от того, какая несущая способность требуется, выбирается площадь сечения используемого в строительстве деревянного бруса. Если что-то не устраивает, проект можно подкорректировать, изменив стропильную систему, выбрав другой кровельный материал, разместив стропила пореже.

В большинстве программ конструкция ломаной крыши может быть визуализирована — на 3D модели сразу будет видно, как изменения повлияют на внешний вид мансарды.

Какие материалы нужно подготовить?

После разработки проекта будет понятно, брус с каким сечением следует использовать, какой кровельный материал лучше выбрать, какой должна быть обрешетка кровли. Придется приобрести большое разнообразие пиломатериалов: брус для формирования мауэрлата, обрезные доски для стропильной системы, доски для обрешетки. Их нужно правильно подобрать, чтобы конструкция получилась долговечной и надежной.

Советы по выбору пиломатериалов:

• лучше всего для строительства мансарды подходят хвойные породы дерева — сосна, ель — они достаточно прочные и жесткие, чтобы выдержать всю нагрузку;
• древесина должна быть хорошо просушена — влажность ее не должна превышать 20%;
• материал должен быть без сучков, трещин, следов биологического поражения и других дефектов.

Перед монтажом все деревянные элементы ломаной крыши обрабатываются антипиренами и антисептическими средствами, а также пропитками от гниения. Такую обработку следует периодически повторять, чтобы не пришлось заменять несущие элементы конструкции.

Кроме основного материала, нужно запастись металлическим крепежом для соединения стропил с мауэрлатом и между собой, изоляционными и кровельными материалами.

Монтаж крыши

Монтаж мауэрлата

Строительство ломаной крыши начинается с установки мауэрлата, к которому будут крепиться концы стропил. Нюансы этого этапа разнятся в зависимости от материала, из которого построен нижний этаж — если стены его каменные, в них заранее нужно пробить отверстия для анкеров и установить крепеж. Шаг между анкерами не должен превышать 2 м.

На поверхность стены укладывается гидроизоляционный материал. Затем брус размечается, в точках установки крепежа просверливаются отверстия. Мауэрлат надевается на анкера и плотно притягивается гайками.

Монтаж балок перекрытия

Последовательность установки:

• сначала ставятся крайние балки с торцов здания;
• между ними натягиваются бечевки для указания плоскости;
• устанавливаются промежуточные балки.

Монтаж стоек

Стойки нужно выставлять строго вертикально. Принцип работы такой же, как в случае с балками перекрытия — сначала монтируются крайние стойки, затем промежуточные в одной плоскости. Шаг между элементами конструкции не должен превышать 2 м. Фиксируются стойки временными распорками. Высота балок — на 10 см больше планируемой высоты потолков.

Между стойками устанавливаются прогоны из обрезной доски. В итоге должен получиться готовый каркас для внутренних стен мансарды.

Установка затяжек

Поперечные балки соединяются не со стойками, а с прогонами, при помощи металлических кровельных уголков. Если ширина помещения большая, под каждой затяжкой стоит установить временные распорки, чтобы при хождении по ним при строительстве верхних откосов балки не сломались и не прогнулись.

Установка стропил

Сначала монтируются нижние стропила. Ставят их в следующем порядке:

• намечаются точки монтажа на мауэрлате — шаг между ними должен равняться 1–1,2 м;
• на стропильных ногах выпиливаются места крепления по шаблону;
• сначала крепятся крайние стропилины, затем, как и раньше, по бечевке — промежуточные;
• в соответствии с чертежом устанавливаются подкосы.

Верхние стропила ставятся так же — по шаблону. Крепятся они к затяжкам и соединяются между собой; продольное соединение коньковой балкой требуется, только если длина мансарды превышает 10 м. В ином случае можно обойтись подкосами, с которыми конструкция ломаной мансардной крыши будет достаточно жесткой.

Последние этапы работы — обшивка фронтонов и крепление обрешетки для кровли. Во фронтонах следует оставить оконные проемы (не менее 1/8 общей площади внешних стен мансарды).

Изоляция конструкции

На готовый каркас останется только уложить кровельный пирог. Первый его слой — это пароизоляция, которая не дает влаге проникнуть в утеплитель. На парозащитную мембрану укладывается теплоизоляционный материал — рекомендуется использовать каменные базальтовые плиты. Укладывают их в несколько слоев со сдвигом стыков, что защитит от возникновения мостиков холода. Размер плит должен быть на несколько см больше шага между балками контробрешетки. Чтобы утеплитель не проседал и не терял своих эксплуатационных характеристик, плотность его должна быть не менее 35 кг/м³.

Сверху утеплитель накрывается гидрозащитной мембраной, которая пропускает пар, но не дает жидкой влаге проникать внутрь помещения. Поверх гидроизоляционного слоя укладывается кровля — особенности ее монтажа зависят от выбранного материала.

После монтажа кровли останутся только финишные штрихи — установка водоотливов, декоративная отделка. Внутри отделочный материал также прикрепляется к обрешетке поверх теплоизоляции. Ломаная крыша построена. Как видно, сделать это вполне возможно своими руками — только проектирование и расчет, вероятно, придется доверить профессионалам.

Ломаная крыша

Редко какой загородный домик обходится без второго этажа. Но высота постройки потребует широких скатов с очень тяжелыми стропильными балками и значительными по размеру свесами. Поэтому чаще всего прибегают к ломаной конструкции крыши, ее еще могут называть четырехскатной или треугольной.

Ломаная крыша на фото смотрится более изящно, чем огромные и примитивные двухскатные варианты. Но главное – ломаная крыша в простом исполнении позволяет обустроить просторное помещение на втором этаже с относительно высокими потолками.

Какие ломаные крыши самые популярные

Практичность конструкции, огромные возможности дизайнерского оформления и относительная доступность постройки делают идею ломаной кровли очень популярной в самых разных архитектурных формах для частного дома. Это может быть:

• Ломаная крыша своими руками, построенная по типовому решению. Мансарда для дачи зачастую необходима, как воздух, особенно, если садовый участок не очень большой;
• Ломаная мансардная крыша большого загородного дома, в таких конструкциях нередко прибегают к интересным схемам с пяти или даже шестискатным вариантом кровли и сложным многоуровневым переходом;
• Ломаная конструкция кровли с балконом или выносной террасой на фасадной части здания. Очень красивые и сложные в постройке, зачастую такие шедевры архитектуры требуют высочайшей квалификации от строителей.

Важно! Расчет прочности и параметров конструкции таких вариантов под силу только специализированным программам или методикам. Не стоит пытаться оборудовать свой дом ломаным типом крыши без глубокого анализа вопросов прочности.

Дом с ломаной крышей, варианты постройки

Чтобы понять преимущества ломаной крыши, достаточно сравнить две однотипные постройки, изображенные на фото. Размеры помещения на втором этаже явно свидетельствуют не в пользу двухскатной конструкции. Но не везде подобный вариант кровли может быть использован в полной мере. Проще всего реализовать четырехскатную крышу в небольших домах.

Устройство ломаной крыши

Устройство простой ломаной крыши понятно из приведенной схемы. Помещение мансарды, ее потолочные и стеновые балки становятся каркасом для формирования двух скатов, установленных на одной половинке крыши, но под разными углами. Из-за высокого потолка угол наклона верхних стропил выполняют под относительно небольшим углом наклона. Нижние стропила крепят под очень острым углом, чуть ли не вертикально. Такой вариант уменьшает нагрузку от снега или дождя на каркас кровли, без того перегруженный большим количеством конструкционных и силовых элементов.

Система формирования двух сопряженных скатов под разными углами зависит от размеров коробки здания и высоты крыши. Чаще всего в обычном доме используется двойная схема, суть конструирования ломаной кровли хорошо понятна из приведенного рисунка. Верхние стропила выполняют по висячей схеме. Они крепятся на коньковом прогоне встык или в подвес и опираются на продольную балку потолка мансарды. Чаще всего их делают из спаренных досок, и зачастую такие стропильные ноги несут основную нагрузку, так как находятся под очень небольшим углом наклона.

Нижний ряд стропил выполняется по наслонной схеме, верхняя часть такой балки соединена с точкой опоры верхней висячей стропильной ноги. Устройство крепления нижних стропил на мауэрлат или балки перекрытия выполнено так же, как и у обычной двухскатной крыши. Потолочная балка мансарды, называемая затяжкой, обязательно привязывается или подвешивается к коньковому прогону. Наслонные стропила укрепляются подкосами. В итоге получается жесткая и гибкая конструкция одновременно.

Для мягкой кровли важно, чтобы конструкция обладала минимальным прогибом и деформацией, как в случае для бревенчатых построек. Тяжелый кровельный материал делает конструкцию более устойчивой под воздействием ливня, снегопада или сильного ветра, но нагрузка на подкосы и стропила может приводить к местной деформации балок затяжки, работающей на прогиб. Если в мансардном помещении поверхность потолка отделана штукатуркой или декоративной плиткой, с течением времени, из-за деформации, отделка может отслаиваться от потолочной основы.

Коробка здания может быть кирпичной для размеров в 6х8м, или деревянной из бруса или бревна для небольших построек 6х4 или 6х6 м. При этом дача или загородный домик получается относительно компактным и вместительным. Использование дерева для стен позволяет крепить каркас ломаной крыши непосредственно на верхний ряд бруса или бревна.

Из–за увеличенного объема помещения под крышей парусность всей конструкции получается значительно больше, чем у односкатной или двухскатной схемы. Эту особенность необходимо учитывать и не снимать любой вспомогательный крепеж и распорки с подкосами, тем более на этапе выполнения обрешетки и укладки гидроизоляции.

Основное отличие в оформлении простых ломаных крыш состоит в конструировании отделки фронтальных стен крыши. Самым простым решением является заделка плоскости вагонкой или сайдингом. Такой способ хорошо подходит для конструкции кровли легкого сборного садового домика. Для кирпичных построек, установленных на фундаменте, более предпочтительным вариантом будет стена в половину кирпича.

Простые четырехскатные крыши

Иногда хозяева дополняют одну из сторон крыши пологим навесом к пристройке. В итоге получается несимметричный вариант пятискатной кровли.

Ломаная кровля придает определенный стиль даче или садовому домику, довольно резко выделяя его на фоне простых коробок с одно или двухскатной кровлей. Популярность схемы такова, что ее довольно часто используют в столь неприспособленных для этого постройках, таких как загородная баня.

Любой из вариантов жилого помещения под ломаной крышей требует дополнительных мер по улучшению тепло и звукоизоляции. В противном случае летом в мансарде будет жарко, а зимой донимать конденсат и холод. Внутренний слой утеплителя обязательно покрывается пароизоляционной пленкой, на наружном слое укладывается слой гидроизоляции и пароизоляции.

Ломаная крыша очень хорошо смотрится в исполнении с лоджией или небольшой террасой, балконом, но в этом случае схему укладки потолочного перекрытия необходимо дополнять выносными опорами.

Ломаная крыша для загородного дома

Для каменных или кирпичных построек на стены укладывают мауэрлат и балки потолочного перекрытия. Таким образом, потолок первого этажа формирует пол для мансардного помещения. В больших зданиях 8х10 нередко применяют комбинированный способ строительства. Вместо деревянных потолочных балок на стены укладывают двутавровый профиль не менее 150мм высотой, на который выкладывается рифленая оцинковка и выполняется бетонная стяжка. Стальные балки имеют вылет за пределы коробки не менее чем на 70-90см, что позволяет установить каркас ломаной крыши на стальные опоры. Таким образом, получается очень мощное потолочное перекрытие.

К сведению! Такой способ позволяет установить ломаную конструкцию кровли с очень тяжелым деревянным каркасом, без оглядки на запасы прочности стен и балок.

Обычно к таким способам компоновки ломаной крыши прибегают, если ее покрытие выполняется из тяжелого материала – керамической или клинкерной черепицы.

В частных домах двухэтажной конструкции использование ломаной крыши становится своего рода стандартом. В таких вариантах верхнее помещение оформляется в виде полноценной жилой комнаты, поэтому нередко дополняется окнами и балкончиками специфической конструкции и формы, очень красивыми и выразительными.

Ломаная крыша накладывает определенный отпечаток на стиль внутреннего оформления таких помещений. Еще 20 лет назад стиль отделки помещения «под мансарду» был очень популярен даже в городских квартирах.

Наиболее интересные схемы ломаной крыши

Ломаная схема крыши очень хорошо компонуется с вальмами, особенно «датского» исполнения. Окна и двери на балкон второго этажа технически проще всего установить на фронтальной стене. В этом случае архитектура дома становится не слишком выразительной.

Самые распространенные способы оживить и заполнить огромное пространство ломаной крыши:

1. Установить на наклонных скатах большие окна в форме чердачных выходов или построить полноценный подвесной балкон;
2. Выполнить верхние скаты на разных уровнях, что придаст конструкции ассиметричный вид;
3. Разделить ломаную крышу на несколько секторов с разным углом наклона кровли, чаще всего такой прием используют для пристроек или крыльцовой группы.

Все перечисленные способы давно и успешно применяются при проектировании больших ломаных конструкций, особенно для зданий со сложной архитектурой.

Самым популярным приемом дополнения ломаной крыши является оформление выхода из мансардного помещения с помощью надстройки капитальной стены. В этом варианте скат кровли можно рассматривать и как ломаный, и как часть вальмовой крыши голландского типа.

Отдельно стоит упомянуть об интересном способе обустройства окон в конструкции ломаной крыши. Вместо простых окошек – иллюминаторов все более популярными становятся огромные стеклянные панели. Окна предпочитают делать с солнечной стороны, тем самым наполняя пространство солнечным светом. Кроме того, теплоизоляционные свойства трехкамерного стеклопакета позволяют выполнить такое остекление с очень приличными показателями энергосбережения.

Заключение

Ломаные крыши остаются самыми доступными и популярными как в «домашней», так и в архитектуре профессионального исполнения. У таких конструкций есть один недостаток, из-за большой парусности они плохо переносят сильные ветровые нагрузки. Поэтому во многих случаях конфигурация и ориентация ломаной кровли должна соизмеряться с направлением розы ветров в данной конкретной местности. В противном случае избыточное давление с наветренной стороны будет оказывать разрушающее воздействие на силовые элементы конструкции.

виды ломаных крыш фото

Содержание статьи

Виды и особенности крыш ломаного типа

Ломаная крыша представляет собой практичную и эффектную конструкцию, которая придаёт зданию стильный вид. Существуют различные варианты ломаных кровель, каждый из которых обладает своими особенностями и типовыми способами возведения. Всё это обязательно надо учитывать при возведении ломаной крыши своими руками.

Особенности конструкции ломаных крыш

Ломаная крыша получила своё название благодаря конструкции, предполагающей необычную форму и большое количество ломаных линий. При этом в области чердака образуется довольно просторное помещение, идеальное для обустройства мансарды. Таким образом, ломаная крыша является оригинальным украшением, практичным элементом жилого здания и не требует особенно сложного ухода в процессе эксплуатации.

Четырёхскатный вариант ломаной крыши позволяет обустроить просторную мансарду на втором этаже дома

Конструкция ломаной крыши необычна внешне и имеет определённые внутренние особенности. Одно из главных правил обустройства такой кровли заключается в том, что ширина дома должна быть не менее 6 м. Это позволяет создать комфортное мансардное пространство и обеспечить надёжность крыши. Для этой цели наиболее востребованы четырехскатные варианты, имеющие одно верхнее и два боковых дополнительных ребра. В любом случае конструкция ломаного типа включает в себя следующие основные элементы:

• верхние и нижние стропила;
• конёк в верхней точке крыши;
• стойки в виде прямоугольного каркаса;
• балки мауэрлата.

Основные элементы ломаной крыши присутствуют в любом варианте её конструкции

Особенность ломаной крыши состоит в наличии перелома двух боковых скатов. Кровля этого типа может иметь и большее количество плоскостей, тогда стропильная система усложняется и образуются дополнительные рёбра в области пересечений соседних скатов. При ширине пролёта более 6 м балки усиления и подстропильные элементы опираются на внутреннюю несущую перегородку. В нижних скатах часто обустраивают оконные проёмы для помещения мансарды.

Окна мансарды обычно располагаются с торца кровли

Ломаная кровля позволяет оборудовать верхний жилой этаж без существенных затрат, необходимых при строительстве полноценного двухэтажного здания. Помимо четырехскатных вариантов существуют и более сложные виды, например, кровля шатровой формы. В любом случае чем больше количество рёбер в области переломов плоскостей, тем сложнее проектирование и расчёт параметров сооружения.

Виды ломаных крыш

Общая форма ломаных крыш предполагает наличие более двух скатов. При этом в конструкции могут присутствовать дополнительные элементы, которые заметно усложняют процесс её возведения. Одним из эффектных вариантов является ломаная крыша с эркером. Подобная конструкция часто имеет 4 ската, а на торцах присутствует выступ для окна.

Эркер удачно вписывается в конструкцию ломаной крыши вальмового или двускатного типа

Эркер представляет собой небольшой выступ, обустраиваемый на кровле. В нём может быть установлено окно мансардного помещения. Стропильная система может предусматривать определённые особенности устройства этого элемента, например, усиленный каркас в зоне эркера. Иногда выступ обустраивается и как часть верха стены, а кровле эркерной части придаётся ломаная форма. При этом каркас выступа можно изготовить из того же материала, что и стены основного строения.

В месте, где устраивается эркер, кровля имеет ломаную форму

Ломаная крыша для мансарды может иметь окна. Они обустраиваются с торца кровли или же на поверхности скатов. В первом случае сооружение предполагает подготовку обрешётки фронтонов с проёмами для окон. Во втором варианте в системе стропил подготавливают отверстия для окон, а обустройство кровли проводят с учётом этих областей. Размер окон определяется в зависимости от площади скатов.

Окна в мансарде под ломаной крышей могут находиться на фронтонах или на поверхностях скатов

Обустройство ломаной крыши с балконом является популярным вариантом, ведь такая конструкция практична и увеличивает функциональность и комфортабельность мансарды. Чаще всего балкон располагается с торца, потому что смонтировать его на прямой стене проще. При расположении небольшого балкона на скатной части крыши требуется точный расчёт и продуманная конструкция основания. В любом случае нагрузка на стену, являющуюся основой для балкона, увеличивается и требуется применение облегчённых материалов.

Над балконом нужно возвести отдельную часть кровли, форма которой зависит от фантазии застройщика

На вальмовых или ломаных крышах различного типа можно создать кукушку. Эта деталь представляет собой небольшой выступ, в котором монтируется окно. Такой элемент позволяет не делать окна наклонными, а создать проёмы вертикально и защитить их сверху кровельным покрытием. Но возведение кукушки приводит к снижению несущей способности стропильной системы. При этом возрастает риск протечек в области примыкания крыши выступа к основной кровле. Поэтому перед возведением кукушки необходимо подобрать оптимальную форму кровли над выступом и способ её монтажа.

Перед строительством ломаной крыши с кукушкой обязательно разрабатывается проект несущей конструкции кровли

Фотогалерея: варианты ломаных крыш

Основные этапы монтажа

Перед началом строительства следует определить тип кровли с учётом габаритов здания и произвести расчёт нагрузки на стены. Все эти операции осуществляются в процессе проектирования. Затем составляется чертёж, на котором указываются особенности соединения стропильных элементов и их размеры.

Монтаж проводится по чертежу, на котором отражены размеры и особенности конструкции

Стропильная система возводится из деревянного бруса сечением 150х150 мм. Все деревянные детали предварительно обрабатывают специальной противопожарной пропиткой, которая делает конструкцию более безопасной. Основные этапы работ заключаются в следующем:

Выпиливание стропильных деталей по чертежу и подъём элементов на кровлю для монтажа.

Стропильные фермы изготавливаются на земле по единому шаблону, а затем поднимаются на кровлю

Готовые стропильные конструкции устанавливаются на временные опоры, а затем связываются подкосами и обрешёткой

Верхняя обвязка придаёт каркасу ломаной крыши окончательный вид

Слои паро-, гидроизоляции и утепления ломаной крыши монтируются в соответствии с общепринятыми правилами укладки кровельного пирога с обязательным устройством вентиляционных зазоров

Кровельное покрытие укладывается на обрешётку из обрезной доски, которая набивается поверх элементов кровельного пирога

Крыша с изломами скатов позволяет легко сделать здание необычным, а мансарду функциональной. Для достижения этих целей стоит выбрать подходящий вариант ломаной кровли и осуществить монтаж, учитывая технологию и произведя расчёт всех параметров.

Ломаная крыша — устройство, варианты, инструкция по монтажу

Владельцы частных домов обдумывают каждую деталь своего жилища: тип фундамента, отделку фасадов и форму кровли. Мансардная ломаная крыша является одной из самых популярных конструкций этой части здания.

Устройство

Стропильная система двускатной ломаной крыши отличается от прочих большим количеством изломов на скатах. Считается, что это одна из самых красивых форм, но, при этом, и, как и вальмовая, довольно дорогостоящая. Она обустраивается для домов, в которых планируется жилая или нежилая мансарда.

Конструктивные элементы

Особенности стропильной системы:

В отличие от классической двускатной крыши, в данной модели присутствуют специальные ребра жесткости. Эти стойки обеспечивают прочность кровле и создают ровные стены внутри мансарды;

Стропильная система с бабкой
Между висячими стропилами и затяжкой обязательно устанавливается бабка. Она гарантирует жесткость затяжки и создает дополнительную опору;

Схема без бабки

• В свою очередь, между стойками (их еще называют схватки) и наслонными стропилами (которые придают форму кровле) монтируются подкосы. Они также являются ребрами жесткости, но уже для внутренней системы стропил – стоек;
• Ломаная полувальмовая крыша также может быть четырехскатная. Количество скатов зависит от высоты стоек – чем они выше, тем больше изломов. Четырехскатная кровля более удобна в эксплуатации;



Разница между двускатной и четрехскатной ломаной крышей

• Угол наклона не может быть менее 15 градусов. Односкатная, двух и более ломаная крыша обязательно должна иметь хороший уклон для правильного отвода осадков. В противном случае дом или пристройка с таким видом кровли будет постоянно подтапливаться.



Специалисты рекомендуют в качестве материалов для стропильной системы частного дома выбирать хвойные породы дерева. Такие балки выдерживают резкие перепады температур, противостоят воздействию влаги и снега, а также обладают отличными антисептическими свойствами.

Варианты крыши

Виды ломаных крыш для частных строений:

1. Квадратный. Здесь между наслонными стропилами и стойками образован прямой треугольник. Внутренний разрез мансарды напоминает квадрат, откуда схема и получила своей название. Идеальный вариант для домов с небольшой площадью и возможностью обустроить высокую мансарду. Этот вариант идеально подойдет для беседки или небольшого каркасного дома;

Конструкция квадратной ломаной крыши
Прямоугольный. Этот тип конструкции подразумевает увеличение карнизного свеса за счет более широких откосов и балки перекрытия. Этот вариант подойдет, если дома имеет большую квадратуру. Для предупреждения деформации наслонных стропил, подкосы укрепляются при помощи небольших стоек. Так оформляются как жилые дома, так и дачные, т. е., сезонные;

Пример прямоугольной системы

• Комбинированная. Эта схема сочетает в себе конструктивные особенности предыдущих. В качестве дополнительных опор могут быть установлены балки подпорок и наслонных стропил. Часто укрепляется бабка. Система применяется для больших жилых мансард. Главным удобством такой конструкции является прочность, благодаря чему на поверхности кровли можно установить башенки или купола. Таким образом часто оформляется коттедж или загородный дом с верандой;
• Трехфронтонная и более. Узлы фронтона в этой конструкции дополнительно укрепляются специальными элементами, т. к. в противном случае они могут деформироваться. Главным отличием этой конструкции от классической ломаной является наличие особых укрепленных коньковых прогонов. Также здесь присутствуют диагональные стропила, которые значительно больше накосных. Этот тип конструкции используется для кирпичного здания, строения из бруса или блоков. Благодаря такой схеме установки можно сделать интересный интерьер мансарды с ломаной крышей.



Интерьер мансарды ломаной крыши

Помимо этого, ломаная кровля может использоваться для любых подсобных помещений (гаража, бани) и домов со встроенными комнатами (верандами, теплицами и т. д.).

Перед началом работы нужно сделать чертежи ломаной крыши. Различные варианты с балконом, окнами и прочими элементами есть в свободном доступе в сети интернет, в формате dwg, например. Нужно учитывать, что это модульная конструкция, её узлы требуют соответственного соединения. Для крепления балок между собой используются кронштейны. Чтобы произвести расчет крепежных элементов также понадобится чертеж и технологическая карта.

Чертеж ломаной крыши с окном Пример профессионального чертежа

Пошаговая инструкция, как сделать своими руками ломаную крышу:

1. Сначала монтируется мауэрлат и балки перекрытия. Они будут служить потолком для нижнего этажа. Перед установкой их необходимо обработать антисептиком для защиты от воздействия влаги и микроорганизмов;
2. Под деревянный скат устанавливается пароизоляция и гидроизоляция. Эти меры нужны для защиты потолка от конденсата из дома и возможной влажности под стойками;
3. В зависимости от того, какая выбрана планировка, нужно заранее продумать размеры стоек. Стандартно они на 10 см превышают необходимую высоту потолка, т. к. после установки стропильной системы будет производиться внутренняя чистовая отделка;
4. Нужно отметить, что от размера вертикальных стоек будет зависеть уклон всей крыши. Поэтому подбирайте их высоту так, чтобы кровля была под углом 15 и более градусов. В противном случае, с неё будет затруднен отвод жидкости;

Пошаговая инструкция с фото

• Далее, устанавливаются стойки. Их строительство подразумевает монтаж вертикальных балок с временными распорками, которые убираются после установки верхнего перекрытия и бабки. В противном случае, конструкция деформируется и схема кровли будет нарушена;
• Над стойками устанавливаются доски перекрытия. Для соединения верхнего перекрытия и вертикальных балок применяются специальные угловые распорки. Для установки бабки нижние горизонтальные доски дополнительно укрепляются ригелями. Они гарантирую жесткость временной установки;
• После производится расчет необходимого расстояния между нижними стропилами. Делать это можно исходя из материала, которым будет перекрываться кровля, или при помощи стандартных значений. Специалисты рекомендуют использовать шаг 1 метр, если площадь большая – 1,2. Они должны быть встроены в вертикальные стойки;
• Наслонные стропила должны несколько нависать на стены. Это поможет обеспечить дополнительную защиту дома из сруба или пеноблоков от воздействия дождя и снега. По окончанию монтажа, карниз подшивается. Для этого можно использовать пластиковый сайдинг под сруб, профнастил или деревянные доски;
• Когда крепеж завершен, временные ригеля заменяются постоянными кронштейнами.



Стоимость установки стропильной системы профессионалами варьируется в пределах от 1000 у. е. до десятка. Все зависит от выбранной конструкции и размера дома.

Утепление и отделка

После окончания монтажных работ выполняется утепление и отделка мансарды с ломаной крышей. Технология теплоизоляции аналогична другим типам кровельных конструкций. На балки сначала укладывается пароизоляционная пленка, поверх неё настилается гидроизоляция. Эти поверхности крепятся с нахлестом, установка производится при помощи тонких маленьких гвоздей.

Гидроизоляция кровли

Для утепления может использовать прессованная минеральная вата, пенопласт, пеноизол и другие материалы. Монтаж теплоизолятора производится таким образом, чтобы при его установке оставались видимыми просветы между балками – это поможет при дальнейшей отделке.

Отделка ломаной крыши производится в зависимости от того, какой материал был выбран для покрытия. Сейчас очень популярен ондулин – он отлично переносит перепады температуры и воздействие ультрафиолетовых лучей. Наиболее дешевым и доступным вариантом является шифер. Но проще всего на ломаной крыше работать с панелями металлочерепицы – эта конструкция требует постоянной подрезки покрытия, но с черепицей это не нужно.

Рассматривая различные варианты кровли для своего дома, многие хозяева останавливаются на ломаной крыше. В данной статье предлагается информация об особенностях, плюсах и минусах конструкции, а также о различных типах ломаной кровли. Ознакомившись с предложенным материалом, вы получите представление о расчете кровельной системы, технологии монтажа и причинах экономности подобных систем.

Дом с мансардой под ломаной крышей

Ломаная крыша: особенности устройства

Тенденцией современного строительства является стремление повысить функциональность дома без потери внешней привлекательности. Ломаная конструкция полностью отвечает этим потребностям: она не только преображает облик постройки, но и позволяет рационально использовать подкровельное пространство. По этой причине, несмотря на усложнение сооружения, ломаные кровли все чаще украшают загородные коттеджи.

Ломаная крыша является производной от привычной двухскатной крыши. В отличие от последней, каждый скат ломаной конструкции имеет линию изгиба, на которой происходит изменение угла наклона. Благодаря этой детали количество скатов удваивается, а фронтон (боковая вертикальная поверхность между скатами, обычно имеющая треугольную форму) становится пятиугольным. Такое изменение отражается на стропильной системе ломаной крыши. Она становиться более сложной, появляются нижние и верхние стропила, а кровля характеризуются следующими параметрами:

Нижние стропила. Задают более крутой угол, не меньше 60°.

Принципиальная схема ломаной крыши

Верхние стропила. Для них выбирается угол порядка 30°.

Расположение скатов. Опорой скатов могут служить стены постройки или балки перекрытия, продолженные за стены.

Все эти изменения нужны для того, чтобы сделать площадь чердака максимальной. Получившееся пространство используется обычно для оборудования мансарды, отчего такая конструкция получила название мансардной крыши. Распространенный в частном домостроении дом с ломаной крышей и верандой считается наиболее удобным для проживания; крыша в таких постройках снабжается следующими дополнительными элементами:

Окна. Актуальны энергосберегающие окна с безопасным стеклопакетом (с внутренним ламинированным стеклом триплекс).

Окна различного типа в ломаной кровле

Балкон или терраса. Неплохой способ увеличить уровень комфорта и полезную площадь мансарды. Решение обзавестись этой эффектной деталью потребует усложнения конструкции и дополнительных расчетов на прочность.

Дом с террасой на мансардном этаже

Эркер. Оригинальное архитектурное решение, которое украшает постройку и также расширяет жилую площадь. Обычно эркер стремятся остеклить по максимуму, чтобы увеличить естественное освещение мансарды.

Кукушка. Свое название эта деталь получила из-за сходства с известными настенными часами. Кукушка имеет сопряженную с главной, отдельную стропильную систему. По форме различают одно- и двускатную конструкцию, а также вальмовую и арочную; последнюю можно встретить на домах в стиле альпийского шале.

Ломаная крыша: достоинства и недостатки

Прежде, чем сделать выбор в пользу данной кровли, стоит познакомиться с ее плюсами и минусами. К достоинствам относятся следующие качества:

Вы получаете дополнительное жилое помещение, что особенно ценно для небольших участков, где приходится экономить каждый метр территории.

Вы получаете помещение удобной формы, в котором (в отличие от двускатной кровли) легко размещается габаритная мебель. При желании дополнительные скрытые шкафы можно разместить в мертвых зонах (между скатами и стенами).

Мансарда обходится дешевле, чем возведение полноценного второго этажа или расширение периметра жилья.

Грамотно сконструированная мансарда сокращает теплопотери, что означает экономию энергоресурсов.

Облик частного дома с ломаной крышей выигрывает по сравнению с классической двускатной кровлей.

Ломаная крыша в классическом стиле

К негативным сторонам ломаной кровли относятся следующие факты:

Финансы. Ломаная кровля обойдется в большую сумму, чем двускатная, так как потребуется больше древесины и материалов для кровельного пирога.

Ограничения использования. Подобная кровля — не лучшее решение для регионов со снежными зимами. Снег на окнах, расположенных под наклоном, не дает солнечному свету проникать в мансарду. Если крыша сконструирована с ошибками, снег забивается под конек или на линии излома скатов, и накапливается внутри.

Важность вентиляции. Недостаток вентилирования ведет к скоплению конденсата в слое теплоизоляции и ускоренной изнашиваемости стропильной системы.

6 типов ломаных мансардных крыш

В загородном домостроении для обустройства мансарды используется несколько вариантов ломаных систем, в число которых входит:

Односкатная. Имеет вид наклонной плоскости, опирающейся на разновысотные стены. Чтобы реализовать такую кровлю, понадобится самая простая стропильная система, хотя на жилых постройках ее увидишь не часто. Внешне такой дом выглядит нестандартно, в большей (высокой) стене мансардного этажа нередко обустраивается панорамное окно.

Дом с гаражом и мансардой под односкатной кровлей

Двускатная. Классика частного строительства, характерная для построек прямоугольной формы. Имеет множество решений при вертикальных фронтонах и разном расположении конька. Конек может размещаться над серединой здания (симметричная конструкция) или смещен относительно центра (тогда крыша имеет асимметричный вид). Из-за наклона скатов пространство под крышей используется нерационально: невозможно устроить высокие потолки, а значительная часть площади теряется в мертвых зонах. Поднять потолок можно, только увеличив угол скатов и высоту конька; но такое решение небезопасно в регионах с сильными ветрами.

Мансарда под двускатной крышей

Разновидность двускатной мансардной крыши — полуторный этаж. Стены поднимаются до заданного уровня, на них устанавливается кровельная конструкция с двумя скатами. Постройка получила название «в полтора этажа».

Ломаная. Каждый скат состоит из двух частей с изменением уклона. Проекты домов с ломаной крышей позволяют ощутимо расширить полезную площадь (пространство мансарды меньше площади первого этажа примерно на 15%).

Проект дома с ломаной мансардной крышей

Трёхскатная. Несимметричная конструкция, которую можно встретить на пристраиваемых зданиях. Место фронтона занимает третий ломаный скат.

Четырёхскатная (вальмовая). Место фронтонов занимают ломаные скаты. Технически это наиболее сложная конструкция, которая нуждается в точном расчете. Преимуществом считается устойчивость к ветровой и снеговой нагрузке, внешняя привлекательность и минимальная нагрузка на фундамент. Недостатки: уменьшенная полезная площадь (нередко выпрямиться во весь рост удается только в центре мансарды), увеличенные расходы на организацию кровельного пирога.

Мансардный этаж с балконом под вальмовой крышей На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу ремонта кровли. Напрямую пообщаться с представителями можно, посетив выставку домов «Малоэтажная Страна».

Мансарда под ломаной крышей: выгодно или нет

На первый взгляд, устройство мансардного этажа под ломаной кровлей — выгодное предприятие, поскольку можно сэкономить на возведении стен и одновременно получить дополнительную площадь. Это утверждение является верным наполовину; сэкономленные средства будут потрачены на другие составляющие, в число которых входит:

Стропильная система. Чтобы построить ломаную крышу из досок и других пиломатериалов, необходимо оценить стоимость сооружения. На итоговую смету будет влиять тип выбранной вами конструкции и местные расценки на пиломатериалы. Лучшим выбором станут пиломатериалы из хвойных пород деревьев с влажностью 18–22%.

Составляющие кровельного пирога. Если вы планируете жилую мансарду, на утеплении, гидро- и пароизоляции сэкономить не получится. Для поддержания в помещении надлежащей температуры потребуется приличный утепляющий слой (нормы СНиП для европейской части России предусматривают слой минваты от 20 см).

Окна. Используются два типа оконных пакетов — вертикальные и в плоскости кровли. Окна, расположенные под наклоном, обходятся дороже, чем окна в доме в полтора-два раза; они снабжаются усиленной рамой поворотного типа и стеклом, способным выдержать снежный покров. Их установка также обойдется дороже, поскольку необходимо обеспечить герметичность проемов и подумать об снегозадержателях над каждым окном. Для слуховых окон потребуется отдельная стропильная система, усложняющая рельеф крыши и делающая дороже монтаж.

Выбор кровельного покрытия. Популярные материалы на металлической основе (металлочерепица или профлист) — не самый лучший выбор для обустройства подобной конструкции. Кровля, покрытая металлом, характеризуется высокой теплопроводностью и сильным эффектом барабана в дождливую погоду. Эти особенности заставят вас использовать дополнительную тепло- и звукоизоляцию, что, вполне ожидаемо, приведет к дополнительным тратам.

Мансардные окна предназначаются для вентиляции или выхода наружу

Может показаться, что строительство ломаной мансардной крыши — не настолько дешевый вариант, как виделось вначале. Однако реальная экономия все же существует и выглядит следующим образом:

Экономия на фундаменте. Так как мансардный этаж легче полноценного, фундамент закладывается менее мощный, чем для двухэтажного дома. Поскольку затраты на фундамент могут составлять до 25-30% стоимости строительства, то и выигрыш будет ощутимым.

Экономия на кровельном материале. Покупая более дорогое кровельное покрытие, вы сможете сэкономить на начинке кровельного пирога; правда, для этого придется просчитать не один вариант.

Отложенное строительство. Нередко для стропильной системы приобретают пиломатериалы высокой влажности. Если крышу собрать сразу, влага начнет впитываться в теплоизолирующий слой, что не опасно для грамотно собранного пирога, но принесет проблемы кровле, выполненной с нарушениями. Отложенный ввод в эксплуатацию позволит древесине как следует просохнуть, что снизит количество проблем в будущем.

Нюансы расчета мансардной кровли

Расчет крыши решает несколько задач:

Расчет стропильной системы при строительстве. Особенно важен при наличии дополнительных деталей — окон, балкона, выхода на крышу, террасы. Такие детали увеличивают нагрузку на стропила, и конструкция нуждается в корректировке.

Расчет стропильной системы при реконструкции. Переделка нежилого чердака в мансарду ограничивается размерами существующей постройки. Для всех несущих элементов потребуется грамотный расчет их сечения.

Расчет стройматериалов. Чтобы возведение кровли не тормозилось из-за внезапной нехватки бруса, металлочерепицы или саморезов, предварительно вычисляют нужное количество материалов.

Схема-расчет ломаной кровли

Порядок расчета ломаной кровли выглядит следующим образом:

Рассчитывается площадь будущей кровли. Измеряются линейные размеры каждого ската; определяется площадь (перемножением длины и ширины). Итоговое число является суммой площадей всех скатов.

Рассчитывается необходимое количество кровельного материала.

Рассчитывается несущая способность. Для этого определяется средняя снеговая и ветровая нагрузка, которую может получить конструкция в течение сезона.

В интернете предлагается онлайн калькулятор расчета стропильной системы ломаной крыши. Как правило, он позволяет рассчитать углы наклона скатов, параметры обрешетки, допустимую нагрузку и нужное количество кровельного материала. Результат основывается на следующих параметрах:

Ширина заложения (проекция наклонного ската на основание) каждого элемента.

Высота подъема (расстояние от верхней точки ската до основания крыши) каждого ската.

Длина основания и свесов.

Кровельный материал (учитывается вес).

Онлайн калькулятор позволяет получить приблизительные значения и становится практически бесполезным, если кровля имеет более сложную геометрию и дополнительные детали (люки, окна). Самостоятельно сделать правильный расчет конструкции и не избежать ошибок практически невозможно, несмотря на многочисленные заверения в обратном, рассыпанные по строительным сайтам.

Это может быть интересно! В статье по следующей ссылке читайте про строительство мансардной кровли.

Создать точный чертеж с подробным описанием всех узлов и соединений способен только человек с инженерным образованием и навыками работы, но не у каждого есть знакомый, которому можно доверить такое ответственное задание. Наиболее практичным решением представляется обращение в профильную строительную организацию, предлагающую немало дополнительных преимуществ:

Специалисты компании рассчитают крышу любой сложности и проведут монтаж под ключ.

Заказчику предоставляется подробная техническая информация о достоинствах и недостатках различных типов кровельных покрытий.

При расчетах будут учтены не только основные (как в онлайн калькуляторе), но и дополнительные параметры: вес гидроизоляции и утеплителя, наличие окон, вес оборудования, которое предполагается устанавливать на крыше.

Монтаж ломаной кровли под ключ — гарантия качества

Вас проинформируют о ценах на материалы и предполагаемом расходе. Ситуация, когда материала не хватает или, наоборот, остается значительный излишек, исключается.

После согласования деталей заключается договор и составляется смета, оптимизируются условия доставки и оплаты.

Компания предоставляет гарантию на произведенные работы.

Это может быть интересно! В статье по следующей ссылке читайте про установку мансардных окон.

Заключение

Ломаные крыши имеют впечатляющие габариты и сложное внутреннее строение, однако выгодно отличаются от других крыш тем, что монтаж происходит по модульной схеме. Большая часть составляющих стропильной системы собирается на земле и поднимается наверх в том порядке, в каком они будут расположены. Тяжёлая строительная техника для такой работы не нужна. Достоинства ломаной мансардной крыши лежат на поверхности — ваш дом получает не только крышу, но и дополнительную жилую площадь. Грамотно обустроенная, она будет пригодна для круглогодичной эксплуатации.

16 примеров современных домов с скатной крышей

1. Этот современный дом у озера имеет несколько скатных крыш, позволяющих стекать дождю и снегу.

---

DeForest Architects спроектировали этот дом у озера в Вашингтоне. Фотография Бенджамина Беншнайдера.

---

2. Покатая крыша этого современного стеклянного фермерского дома имитирует вид половины сарая за ним.

---

Архитекторы Olson Kundig Architects спроектировали этот дом в Северо-Восточном Орегоне. Фотография Тима Биса.

---

3. Покатая крыша этого современного дома в сочетании с деревянными панелями придает дому очень современный вид.

---

Amit Apel Design Inc спроектировала этот семейный дом в Лос-Анджелесе, Калифорния.

---

4. Покатая крыша этого современного дома сохраняет яркость передней части дома и обеспечивает немного больше уединения в задней части.

---

Lake | Flato спроектировал этот современный дом в Остине, штат Техас. Фотография Кейси Данна.

---

5.Наклонные крыши этого современного дома были спроектированы так, чтобы использовать путь солнца, чтобы максимизировать яркость и сделать интерьер дома больше и ярче.

---

Reader & Swartz Architects спроектировали реконструкцию этого фермерского дома 1970-х годов. Фотография Hoachlander Davis Photograph.

---

6. Скошенная крыша этого современного дома открывает задний дворик и придает ему просторное и просторное ощущение, идеально подходящее для размещения семьи и друзей.

---

CAST Architecture спроектировал этот семейный дом в Мазаме, штат Вашингтон.

---

7. Чтобы избежать чрезмерно классической горной хижины, для создания этого современного горного убежища были использованы наклонные крыши.

---

Carney Logan Burke Architects спроектировали этот современный горный дом в Уилсоне, штат Вайоминг. Фотография Одри Холл.

---

8. Наклонная крыша этого современного дома наклонена назад, чтобы максимально увеличить естественное освещение внутри, а снег и дождь стекали сзади.

---

ParkCity Design + Build спроектировал этот деревянный дом в штате Юта.Фотография Джорджа Окли.

---

9. Легкая стальная наклонная крыша этого дома наклонена, чтобы максимально использовать зимнее солнце, которое помогает пассивно обогревать этот семейный дом.

---

Strachan Group Architects спроектировали этот современный дом в Покено, Новая Зеландия. Фотография Патрика Рейнольдса.

---

10. Наклон крыши этого современного дома у пруда позволяет солнечным батареям поглощать как можно больше энергии и позволяет дождевой воде падать обратно в пруд, чтобы улучшить дренаж вокруг дома.

---

Holly & Smith Architects спроектировали этот дом в Луизиане. Фотография Марка Ламкина.

---

11. Эта наклонная крыша этого современного дома помогает собирать дождевую воду и защищает интерьер дома от суровой австралийской жары.

---

Архитекторы Archterra Architects спроектировали этот современный дом. Фотография Дугласа Марка Блэка.

---

12. Большая покатая крыша этого современного горного дома создает ощущение открытости и уединения.

---

Архитекторы Battersby Howat Architects спроектировали этот дом в Уистлере, Канада. Фотография Самы Дж. Канзян.

---

13. Покатая крыша этого современного дома обеспечивает тень в течение дня и помогает направлять дождевую воду в емкости в задней части дома.

---

Архитекторы Robinson Architects спроектировали этот австралийский дом. Фотография Ник Гранлиз.

---

14. Наклонные крыши этого современного дома, облицованного деревом, способствуют отличному дренажу и открывают дом, позволяя использовать зелень вокруг него.

---

Lucid Architecture спроектировала этот дом в Западном Мичигане.

---

15. Покатая крыша этого современного дома соответствует остальным линиям экстерьера, создавая дом футуристического вида.

---

Архитекторы Атриум спроектировали этот русский дом. Фотография Антона Надточого.

---

16. Скошенная крыша этого современного дома открывает переднюю часть, открывая вид на пейзаж и позволяя проникать как можно большему количеству естественного света.

---

Архитектура Джона Манискалько спроектировала этот современный дом в Нордене, Калифорния. Фотография Мэтью Миллмана.

29 лучших фото идей дома со скатной крышей

Просмотр галереи
29 фотографий

Ого, есть много свежих коллекций дома со скатной крышей . У нас есть несколько лучших идей галерей, которые могут вдохновить вас. Согласитесь, это очень интересные фотографии. Они нам нравятся, может быть, вы тоже. Возможно, вам понадобятся следующие данные, которые мы добавили.

Если вам нравится это изображение, вы должны щелкнуть по нему, чтобы увидеть увеличенное или полноразмерное изображение. Если вам нравится и вы хотите поделиться, нажмите кнопку «Мне нравится» / «Поделиться», возможно, вы сможете помочь другим людям посетить это место. Прямо здесь вы можете увидеть одну из наших коллекций домов с наклонной крышей, есть много фотографий, по которым вы можете путешествовать, не пропустите их.

По сути, существует 5 совершенно разных ситуаций рабочего процесса проектирования MEP, которые, вероятно, будут упомянуты в статье.Том оглядел все аккуратно разложенные инструменты и заметил, что в сарае есть свободное место. Однако она была шокирована тем, насколько дорогими были многие из собранных сараев, поэтому она появилась в планах складских помещений, которые Том может использовать, чтобы построить один для всех своих инструментов. Том посмотрел на них и согласился на . «Как здорово, что эти планы складских зданий предлагают вам контрольный список материалов, — подумал Том. Она нашла несколько действительно хороших планов складских помещений на заднем дворе и спросила его, что он думает.Все началось, когда Николь искала планы складского помещения для сарая на заднем дворе, которое она хотела, чтобы Том построил. Его жене Николь надоела неразбериха в гараже, и она хотела, чтобы она ушла. В те выходные они смогли построить сарай и перенести все его инструменты из гаража в новое место жительства. Гараж был забит граблями, мотыгами и лопатами, которыми он пользовался почти каждый день, когда позволяла погода.

Инженерные группы, которые обычно проектируют варианты строительных услуг, обычно считаются одной из двух групп.Исторически это называлось стратегией проектирования и строительства; тем не менее, сейчас это становится все более и более распространенным, особенно в обстоятельствах, когда корпорации стремятся обеспечить быстрое проектирование и детальную координацию. Как правило, элементы, которые будут использоваться, могут быть указаны ведущим покупателем, что позволяет подрядчику спроектировать и создать манекен перед созданием его подробных согласованных чертежей из модели, чтобы разрешить настройку и изготовление, если это необходимо. Поскольку проектировщик MEP, каждый будет использовать инструменты BIM для создания 3D-манекена и связанных чертежей на протяжении всего своего начального раздела проектирования (а не 2D-проекта) до того, как эта информация будет передана коммерческому подрядчику MEP.В этом тексте предполагается, что подрядчик создаст пространственно скоординированную 3D-модель BIM с использованием инструментов BIM, эквивалентных Revit MEP и Navisworks. В этой статье рассматривается роль проектировщика MEP и подрядчика MEP, в частности, основная цель этого текста — обсудить, как BIM (информационное моделирование здания) повлияло на рабочий процесс проектирования MEP между проектировщиком и подрядчиком.

Имейте в виду, что для создания ящика невероятного дизайна вам необходимо не только создать внушительную атмосферу, но и удивить внимание.Он укажет замысел проекта для здания, основанный на использовании, указанном архитектором. Подрядчик будет использовать информацию о проекте и создать готовое к настройке решение, которое учитывает настройку, эффективность участков трубопровода или изгибов воздуховодов, дом для отстающих и подвешенных компаний, вход для публикации, техническое обслуживание и т. Д. Четвертый метод рабочего процесса предполагает, что подрядчики MEP (или коммерческие подрядчики) берут на себя ответственность за проектирование так же хорошо, как и координацию. Таким образом, BIM запустил ряд новых вариантов рабочего процесса в секторе проектных услуг MEP.Пятый вариант рабочего процесса проектирования MEP основан на создании скоординированных моделей MEP точно так же, как обычный метод 2D в 3D, но для отдельной группы покупателей. Первая группа — это часто проектировщик зданий, также известный как инженер-консультант по маркетингу или инженер-проектировщик.

Роль инженера-проектировщика — тесно сотрудничать с архитектором в разработке общих инженерных элементов здания, включая компании по освещению, охлаждению, отоплению, канализации, отходам, пожарной безопасности и безопасности.Традиционно инженеры-проектировщики миниваторных жилых лифтов не участвуют в детальном пространственном проектировании этих компаний. После того, как консультант завершит эти проектные данные, он передаст данные подрядчику MEP, который будет нести ответственность за создание согласованного решения MEP. Вместо этого подробное пространственное проектирование и установка обычно выполняются вторым раз, когда он признается подрядчиком МООС (подрядчик по мониторингу и оценке) или торговым подрядчиком. Вы бы предпочли сделать косметический ремонт, но беспокоитесь, что ваш новый вид не получится? Ей наскучило маневрировать на своей машине вокруг всех вещей Тома, и она все больше злилась, поэтому она решила заглянуть в складские сараи, которые они могли бы поставить на заднем дворе.

Если вам понравилась эта короткая статья и вы хотите получить больше информации о plan.lsg, я умоляю вас посетить наш веб-сайт.

Ниже представлены 29 лучших фотографий дома со скатной крышей в высоком разрешении. Щелкните изображение для увеличения размера изображения и получения дополнительных сведений.

1. Современный дом с плоской крышей Keralahousedesigns

Современный дом с плоской крышей Keralahousedesigns via

2. Дом с наклонной крышей и квадратными ножками, Керала

Дом с наклонной крышей, квадратный фут, спальня, Керала via

3.Планы этажей March Kerala Home Design

March Kerala Home Design Планы этажей via

4. Современный строгий дом с наклонной крышей Kerala Home

Современный строгий дом с наклонной крышей Kerala Home via

5. Bhk Дом с наклонной крышей Architectcure Kerala Home Design

Bhk Дом с наклонной крышей Architectcure Kerala Home Design via

6. Проекты домов со скатной крышей

Проекты домов со скатной крышей по

7. Стильная вилла с наклонной крышей Kerala Home

Стильная вилла с наклонной крышей Kerala Home via

Home via 80003

.Планы дизайна домов с наклонной крышей Bhk

Планы дизайна домов с наклонной крышей Bhk через

9. Планы этажей дома с наклонной крышей в Керале за октябрь

Планы этажей дома в Керале за октябрь через

10. Современные дома с наклонной крышей в Керале Этаж

Modern Mix Дом с наклонной крышей, Дизайн-этаж Кералы, номер

11. Дом с наклонной крышей, соответствующий требованиям Васту, Дом с наклонной крышей, Дом в Керале,

,

Дом с наклонной крышей, соответствующий требованиям Васту, Дизайн дома в Керале, номер

12. Примеры Современные дома Современник с наклонной крышей

Примеры Современные дома Современник с наклонной крышей по

13.Современный дом с наклонной крышей Courtyard Kerala Home

Современный дом с наклонной крышей Courtyard Kerala Home via

14. Современный дом с наклонной крышей Квадратные дворы Керала

Современный дом с наклонной крышей в квадратных ярдах Керала via

15. Дом с наклонной крышей Elevation Design Kerala Home

Дизайн фасада дома с наклонной крышей Дом в Керале через

16. Современный дом с наклонной крышей Дизайн в Керале

Современный дом с наклонной крышей Дизайн в Керале через

17. План дома с наклонной крышей Дизайн дома в Керале

План дома с наклонной крышей Дизайн дома в Керале через

18.Дом с наклонной крышей в Керале

Дизайн дома в Керале

Дом с наклонной крышей Дизайн дома в Керале по

19. Внешний вид дома с мезонином Keralahousedesigns

Идея экстерьера дома с мезонином Keralahousedesigns via

20. Примеры современных домов с наклонной крышей

Примеры современных домов с наклонной крышей

Roof Contemporist via

21. Примеры современных домов со скатной крышей Contemporist

Примеры современных домов со скатной крышей Contemporist via

22.Современная вилла с плоской крышей Keralahousedesigns

Современная вилла с плоской крышей Keralahousedesigns via

23. Традиционный дом с наклонной крышей в стиле Кералы

Традиционный дом с наклонной крышей в стиле Кералы via

24. Siddu Buzz Kerala Home Design

Siddu Buzz Kerala via

25. Современный дом с наклонной крышей Bhk House Kerala Home Design

Современный дом с наклонной крышей Bhk House Kerala Home Design via

26. Спальный дом с наклонной крышей Kerala Home

Дом с наклонной крышей с

спальнями Kerala Home via

27.Небольшой двухэтажный дом с наклонной крышей, Керала, дизайн дома

, небольшой двухэтажный дом с наклонной крышей, дизайн дома в Керале,

28. Современный дом с наклонной крышей, квадратными ногами, Керала

Современный дом с наклонной крышей, квадратными ногами, Керала via

29. Дом с наклонной крышей со спальней Планы фасада

Спальни дома со скатной крышей Планы фасада по

15 современных конструкций крыши, которые поднимают крышу

Эта крыша над головой может предложить гораздо больше, чем просто укрытие или тень.Благодаря множеству современных дизайнов крыши бывают органичными, скульптурными, скатными, плоскими и изогнутыми. Это пешеходные дорожки, смотровые площадки, места для отдыха, купания и сада. И все чаще крыша может обеспечивать потребности здания в энергии. Эти пятнадцать современных крыш демонстрируют множество конструкций, используемых архитекторами для поднятия крыши.

Центр для посетителей «Дорога гигантов»

Популярный и загадочный центр для посетителей «Дорога гигантов» был спроектирован дублинской компанией Heneghan Peng Architects.С покатой травяной крышей центра открывается потрясающий вид на скалистое побережье Ирландии на севере Антрима. Сливаясь с окружающей топографией, крыша позволяет посетителям пройти по зданию и включает оконные панели, которые открывают проблески выставочного пространства внизу.

Фото © Hufton + Crow.

Дом Гусеницы

Дизайн отеля Caterpillar House в стиле ранчо подчеркивает его связь с холмистой местностью. За счет включения интегрированных фотоэлектрических панелей отмеченная наградами практика проектирования жилых домов Feldman Architecture обеспечила, чтобы дом мог обеспечивать все свои собственные потребности в энергии без какого-либо ущерба для элегантного изгиба его низкой крыши.Крыша также защищает от палящего калифорнийского солнца.

фото © Джо Флетчер через ArchDaily.

Camino A Farellones

Горизонтальная плоскость этой современной конструкции крыши покрывает красивый, светлый и просторный павильон с видом на окружающие горные хребты Анд и долину Сантуарио-де-ла-Натуралеза. Расположенный в Лас-Кондес, Сантьяго в Чили, павильон, спроектированный Максом Нуньесом Аркитектосом, является местом для отдыха и передышки, обеспечивая успокаивающе спокойную гавань.

Фотографии Джеймса Сильвермана.

Haus für Julia und Björn

Этот двухэтажный дом от Architekten Innauer Matt, названный в честь клиентов как «Haus für Julia und Björn» (Дом для Джулии и Бьёрн), имеет крутую крышу и структурные элементы, в том числе консольные крыши. Наклон крыши позволял добавлять чердаки к спальням меньшего размера.

Фотографии Адольфа Берейтера.

Мираж

Расположенный на греческом острове Тинос, на крутом скалистом участке с видом на Эгейское море, «Мираж» представляет собой одноэтажное строение (в стадии строительства), жилое пространство которого покрыто крышей бесконечного бассейна без бортов.Бассейн, спроектированный Kois Associated Architects, издалека, на возвышенности, производит потрясающее визуальное впечатление, отражая окрестности и создавая единое целое с морем.

Фотографии через The Inspiration.

Treehouse Solling

Treehouse Solling, двухэтажная башня от Баумраума, находится в Усларе, Северная Германия. Его продуманная конструкция крыши была сформирована с использованием изогнутых листов цинка и имеет световой люк, идеально подходящий для наблюдения за звездами.

Фотографии Маркуса Боллена.

Вилла Мусу

Двухэтажная вилла Musu, спроектированная финской архитектурной студией Sanaksenaho Arkkitehdit Oy, представляет собой почти органичную форму, естественно перетекающую и сливающуюся с окружающим ландшафтом. Его плавно закругленная крыша при взгляде сверху напоминает фасоль.

Фото Юсси Тиайнена через Thisispaper.

LoftCube

Менее современная крыша как таковая, а скорее современная крыша, LoftCube был установлен на крыше отеля Daniel Graz в Австрии.Объявленный как «самый высокий люкс в городе» и разработанный берлинской студией Aisslinger, LoftCube предлагает жителям панорамный вид на Грац и хорошо оборудованное внутреннее пространство.

Фото через Курьер.

Каменная церковь Кярсямяки

Эта современная церковь 21 века на севере Финляндии, спроектированная OOPEAA, имеет бревенчатое внутреннее ядро ​​и внешний «плащ», сделанный из осиновой черепицы, смоченной в смоле. Конструкция была сделана вручную с использованием традиционных строительных технологий.Он имеет простую коробчатую форму и остроконечную крышу, увенчанную фонарем в крыше, который фильтрует естественный свет в здание.

Фото © Юсси Тиайнен.

Коро Хаус

При проектировании этого шестиугольного дома в Тойоте, Япония, компания Katsutoshi Sasaki + Associates отделила крышу от внешней стены с помощью окон в потолке. При этом архитекторы предоставили домовладельцам вид на небо со всей окружности дома.

Фотографии любезно предоставлены Katsutoshi Sasaki + Associates через ArchDaily.

Дом бесконечности

«Дом Бесконечности» с широкой крышей, простирающейся к береговой линии, вызывает ощущение бесконечности, его форма охватывает бескрайний Атлантический океан и горизонт за ним. Расположенная в Кадисе, Испания, по проекту архитектора Альберто Кампо Баэса, вся структура была построена из красивого белого камня травертина, который сверкает на теплом солнце.

Фотографии © Хавьер Каллехас, Севилья, через ArchDaily.

Haus B19

Четырехэтажный дом Haus B19 с остроконечной крышей в Штутгарте с двускатной крышей был спроектирован архитекторами-архитекторами.В доме есть галерея для коллекции произведений искусства владельца, которая поднимается до застекленного конька крыши.

Фотографии Зои Браун через Дезин.

Quinta de Lemos

Огромная бетонная крыша одноэтажного пансиона Quinta de Lemos, ресторана и винного салона змеится над обширным португальским пейзажем. Здание, спроектированное студией Carvalho Araújo, расположено среди скалистых образований, которые помогли определить его форму.Покрытая тротуарной плиткой крыша выполняет функцию обширной смотровой площадки.

Фотографии Уго Карвалью Араужо через Руководство.

Die Es

Die Es, семейный дом архитектора Габриэля Фагана, был построен в богатом пригороде Кейптауна Кэмпс-Бэй. Спроектированный архитектором, он представляет собой смесь модернизма и стиля «капского голландца». Скульптурная сводчатая волнистая крыша дома уникальна и, по всей видимости, единственная в своем роде.

Фото Инге Принс © Monocle.

Фото Десмонда Лоу и Антонии Хайль через Фройнде фон Фройнден.

Дом Хенди-Борг

Дизайн WOJR: Organization for Architecture, Дом Хенди-Борг в Сономе, Калифорния, имеет симметричную пилообразную крышу. В результате получается строгий, сбалансированный и перфекционистский профиль.

Фото через Architizer.

Типы наклонных крыш

Все может стать немного сложнее, когда домовладельцы пытаются выбрать для своего дома тип скатной крыши.К счастью, наша команда здесь, в American Standard Roofing, готова помочь.

Крыши в основном можно разделить на две основные категории:

1. Плоская крыша
2. Скатная крыша

Плоские крыши обычно используются в коммерческих зданиях. Они также сравнительно проще. Однако они не так эстетичны, как разные типы покатых крыш. Обычно мы не советуем им пользоваться жилой недвижимостью. Мы рекомендуем их для коммерческой недвижимости.

Покатая крыша чаще встречается в жилых домах. Они многофункциональны. Они не только более эстетичны, но и не позволяют естественным элементам собираться сверху. Поскольку эти крыши относятся к наклонным, вся вода, грязь и другие внешние элементы просто соскальзывают. Наши специалисты в American Standard Roofing расскажут о наиболее популярных типах наклонных крыш.

Шаг (наклон)

Прежде чем мы начнем говорить о разных типах скатных крыш, поговорим о том, что такое скат.Уклон — очень важный фактор, когда говорят о типах скатных крыш. От него зависит, какая крыша лучше всего подойдет для дома. Проще говоря, уклон — это, по сути, уклон вашей крыши. Уклон крыши будет иметь большое влияние на то, как в конечном итоге будет выглядеть дом. Климатические условия должны быть основным фактором при принятии решения о выборе уклона для крыши. Очевидно, что для территорий, где за год выпадает больше осадков, плоские крыши не будут хорошей идеей. С другой стороны, более наклонные типы крыш, которые по своей природе более крутые, могут привести к скольжению снега и падению на людей.Вот почему важно иметь правильную подачу. Идеально скатная крыша имеет наклон, который делает ее не только функциональной, но и эстетичной.

РАЗЛИЧНЫЕ ТИПЫ ОТКАТНОЙ КРЫШИ

В этом посте мы поговорим о пяти наиболее распространенных типах скатных крыш. Это более популярные стили. Домовладельцам нравится ощущение и индивидуальность, которые они привносят в свой дом.

Двускатная крыша

Двускатная крыша — безусловно, самый популярный стиль для наклонных крыш.Легкий способ определить этот тип крыши — вспомнить, как выглядят дома в играх «Монополия». Две прямоугольные панели, обычно равного размера, соединяются друг с другом под углом, образуя конек, и получается двускатная крыша. Этот стиль скатных крыш типичен для жилых домов. Для постройки этой крыши домовладельцы могут найти разные материалы. Особое внимание архитекторы уделяют при проектировании таких крыш, чтобы избежать углов в 45 градусов. Это соответствует отраслевым нормам и стандартам. Таким образом архитекторы укорачивают внешние стены.Это приводит к большему акценту на крыше. Это также придает дому более приятный вид.

Крыша соляного ящика

Крышу солянки смело можно назвать ответвлением двускатной крыши. Этот стиль скатной крыши практически не отличается от двускатной крыши. Разница существует в длине кровельных панелей, образующих конек. В этом стиле одна сторона длиннее другой. Это придает дому особую индивидуальность. Эти крыши обычно используются в частных домах.Они являются продуктом архитектуры двадцатого века. Наши специалисты предполагают, что эта крыша также пытается добиться большего уклона для крыши. Это дает лучшие результаты с точки зрения архитектурной целостности.

Gambrel Крыша

Еще один популярный тип покатых крыш — это крыша Gambrel. Владельцам домов это нравится! Он имеет две одинаковые панели крыши с обеих сторон. Однако они не выровнены прямо, как другие типы покатых крыш. Крыши Gambrel имеют два ската, как вы можете видеть на маленькой картинке выше.По сути, это один и тот же дом, но с другим уклоном крыши. Более широкий верхний угол наклона и более крутой нижний угол наклона придают крышам Gambrel их отчетливую форму. Наши специалисты отметили, что эта крыша имеет голландское происхождение. Большой плюс этого типа крыши в том, что он увеличивает пространство в верхних частях дома, сохраняя при этом все характеристики наклонной крыши.

Мансардная крыша

Мансардную крышу еще называют четырехскатной крышей. Это потому, что у него 4 наклонные стороны.В этом смысле она похожа на крышу Gambrel. Отличие в том, что со всех сторон есть уклон. Из-за формы этих типов покатых крыш верхние уровни дома будут видны только издалека, а не вблизи. Наши специалисты отмечают, что эти крыши имеют французское происхождение. Фактически, буквально «мансарда» означает «чердак». Он также более известен в европейских странах, как и его двоюродный брат крыша Gambrel.

Пирамидальная крыша

Пирамидальные крыши имеют характерный четырехсторонний наклон, как и их двоюродные братья, мансардные крыши.Эти крыши имеют форму пирамид. Они идеально подходят для небольших зданий, таких как хижины, склады и т. Д. Современная архитектура полна таких крыш. Это потому, что они сбалансированы и просты в сборке. Эти крыши могут иметь небольшой уклон со всех сторон и при этом давать наилучшие результаты для кровли. Наши специалисты предполагают, что эти крыши также делают здания энергоэффективными.

Типы наклонных крыш: сводка

Покатая крыша лучше всего подходит для жилых домов и домов. Они эффективны, эстетичны и функциональны.Такие факторы, как погода, стоимость, район, также должны определять тип крыши, которую вы должны получить.

Если вам все еще нужна помощь в принятии решения, позвоните нам. Мы работаем в штате Мичиган с более чем 36-летним опытом. Мы с радостью поможем вам определиться!

Инструкция по проектированию фотоэлектрических панелей на примере скатной кровли по фото дома.

Инструкция по проектированию фотоэлектрических панелей на примере скатной кровли по фото дома.

Инструкция по проектированию фотоэлектрических панелей на примере скатной кровли по фото дома.

1. Создайте новый проект и затем выберите Создать новый дизайн на: Фото скатной крыши :

2. Выберите фотографию, на которой вы делаете проект. Приложение автоматически запускает процесс рисования областей , на котором мы хотим создать фотоэлектрические панели.

3. Определите область, щелкнув вершины интересующей поверхности.

После обозначения поверхности, на которой будут располагаться панели, можно перейти к следующему шагу — Настроить перспективу .

4. Отрегулируйте перспективу.

При переключении на Настроить перспективу появляется синяя сетка перспективы. Он должен быть устроен таким образом, чтобы воспроизводить расположение крыши на фото, а также обеспечивать известные размеры, например. высота крыши и ее длина. Это также может быть световой люк или известное количество плиток известного размера.Линии сетки отражают ориентацию панелей на крыше.

Чтобы панели формировались равномерно, можно расположить линии сетки так, чтобы они совпадали с линией плиток.

На этом этапе мы также рекомендуем вам прочитать инструкции по настройке перспективы визуализации на фотографии скатной крыши, доступной здесь .

5. Сгенерируйте панели и настройки области.

На этом шаге с правой стороны сначала выберите модель панелей, которые будут размещены на крыше (1), установите Наклон модулей (2), азимут модулей (3) и измените ориентацию панели (4).Если вы допустили ошибку, вы можете вернуться к предыдущим шагам, например, чтобы изменить свою точку зрения.

Если вам нужна высокая точность, рисунок можно увеличивать или уменьшать с помощью кнопок «+» и «-» или с помощью прокрутки мыши.

Зависимость угла наклона панелей и настройки азимута от общей выработки энергии была описана здесь .

При выборе модели панелей вы можете использовать обширную базу производителей на складе общего пользования (1), а также добавить свою панель (3), указав ее основные параметры.Все добавленные товары находятся на складе компании (2).

Следует помнить, что только пользователь с правами администратора может добавлять панели на склад компании , и это лицо может устанавливать права доступа для сотрудников, т.е. они могут иметь доступ только к складу компании или ко всем панелям общего доступа. склад.

После выбора Создать панели, приложение автоматически перейдет к макету Редактирование .

6. Отредактируйте макет.

Параметр Редактировать макет позволяет нам отменить или восстановить (1) сделанные движения, переместить фотографию (2), на которой мы делаем проект, выбрать несколько панелей (3), дублировать выбранные панели (4), удалить выбранные панели (5). Приложение также показывает нам, сколько панелей мы использовали и какую мощность мы можем получить от них (6).

Выберите несколько панелей (3), мы можем выбрать несколько ячеек, а затем дублировать (4) или удалить (5) элементы.Выбрав панели, мы можем свободно разместить их на крыше проектируемого здания. Чтобы отменить выбор данной панели (панелей), выбрав этот параметр, выберите несколько панелей (3), вам необходимо отменить выбор каждой панели одну за другой; выбрав панели без выбора нескольких параметров (3), просто нажмите в любом месте фотографии.

Следует помнить, что после каждого редактирования положения панелей и / или изменения параметров панели должны быть регенерированы с помощью Создать панели .

7. Сохраните проект.

При сохранении не забудьте правильно обрезать фотографию. Приложение сохраняет проект в том виде, в котором он был оставлен при создании. Для лучшего визуального эффекта лучше всего правильно увеличить и центрировать изображение

Это был последний этап инструкции по проектированию на фото скатной кровли. Следующим этапом проекта является его оценка, о которой здесь рассказывается отдельной инструкцией. Если у вас все еще есть проблемы с созданием ваших проектов, свяжитесь с нами с помощью чат-бота (нижний правый угол), посмотрите одно из наших руководств здесь или запишитесь на бесплатное онлайн-обучение: ссылка.

Фотография, использованная для проекта, является проектом внешней компании: https://www.archon.pl/projekty-domow/projekt-dom-w-jablonkach-4-p-m3512263ccce00

Фотографии дизайна двускатной крыши — онлайн-дизайн крыши

Эта конструкция крыши представляет собой гибрид двускатной и вальмовой крыши. Тип крыши, имеющий наклонные плоскости одинакового уклона с каждой стороны конька.

Дизайн дома с двускатной крышей Интерьер дома у бассейна Красивый

Они долговечные, не требуют обслуживания и доступны по цене.

Фотографии дизайна двускатной крыши . В результате внешние стены имеют разную высоту. Здесь вы можете увидеть одну из наших галерей с двускатной крышей, там есть много фотографий, которые вы можете найти, не забудьте их тоже. Двускатная крыша обычно имеет двускатную крышу на каждом конце.

Идеи дизайна переходного фасада дуплекса бежевого цвета с лепниной в Перте с трех и более этажами и двускатной крышей. Скиллион крыши скатывается с одной стороны здания на другую в один пролет и без конька.Ежедневно добавляются тысячи новых качественных картинок.

Откройте для себя 36 различных типов крыш для дома. Двускатные крыши, также известные как скатные или остроконечные крыши, являются одними из самых популярных крыш в США. Двускатные крыши легко сбрасывают воду и снег.

Для сравнения, двускатная крыша — это тип конструкции крыши, где две стороны имеют уклон вниз к стенам, а две другие стороны включают стены, выходящие из нижней части. Найдите стоковые изображения двускатной крыши в формате HD и миллионы других стоковых фотографий и векторных изображений без лицензионных отчислений в коллекции Shutterstock.Двускатная крыша в двух словах.

Вас интересует. Фото конструкций двускатной крыши. Включает каркасный капот с двускатным бедром, мансардный комбинированный сарай «долина бабочек» и многое другое.

Программа автоматизированного проектирования CAD является одной из лучших в стране и может помочь вам накопить таланты, необходимые для получения прибыльной архитектурной профессии. Вальмовая крыша не имеет фронтонов. 17 сентября 2015 г. исследуют двускатную крышу из досок и досок, за которыми следят 8651 человек в pinterest.

Здесь представлены избранные фотографии по этой теме, но полная релевантность не гарантируется, если вы обнаружите, что некоторые фотографии нарушают авторские права или имеют неприемлемые свойства, сообщите нам об этом. Ознакомьтесь с другими идеями о конструкции двускатной крыши и конструкции двускатной крыши. Типичный дизайн состоит из двускатной крыши, размещенной поверх вальмовой крыши, что обеспечивает больше места на чердаке.

Это популярный дизайн у многих владельцев недвижимости, который придает дому дополнительную эстетическую привлекательность, а также обеспечивает практическую добавленную стоимость.Двускатная крыша — это крыша с двумя наклонными сторонами, которые соединяются в коньке, образуя торцевые стены с треугольным выступом наверху, называемым фронтоном. Шатровая крыша или шатровая крыша — это тип конструкции крыши, где все стороны крыши наклонены вниз к стенам, где стены дома находятся под карнизами с каждой стороны крыши.

Их высокая тепловая масса помогает регулировать внутреннюю температуру, обеспечивая более энергоэффективные дома. Лучше кирпичи мы любим кирпичи. В этой галерее представлены потрясающие иллюстрации дизайна крыш, поэтому вы можете легко увидеть различия между типами крыш.

Двускатная крыша, добавленная вальмовая крыша, двухскатная крыша, четырехскатная крыша, дизайн

Sn Design Architects строят дом в Какегаве, Япония, с помощью

Gable Wikipedia

Планы дома с двускатной крышей Babybites Org

Планы дома 9×7 с 2 спальнями

разные крыши

Типы конструкций двускатной крыши

Какой дизайн крыши подходит для моего следующего дома Вот четыре

Идеи дизайна крыши для крыльца рядом с комнатой с архитектурой двускатной крыши

Строительные комплекты сарая с двускатной крышей Hansen Pole Buildings

5 Самые популярные фронтоны Конструкции крыш и 26 идей

Конструкция поперечно-двускатной крыши Обычно используемый и очень популярный фронтон

36 типов крыш для домов Иллюстрированный путеводитель Дом

Тип крыши фронтон Jeddahonly Info

Пристройка двускатной крыши

Архивы двускатной крыши Digsdigs

Конструкции крыши Условия Типы и фотографии Один проект ближе

Идеи обвязки стандартной двускатной крыши L-образный план этажа

Двускатная крыша Что такое двускатная крыша и крыши Минусы

Схема электропроводки премиум-класса

Двускатная крыша

Если вы выбираете дизайн двускатной крыши Слуховые окна с двускатной крышей

5 вариантов конструкции крыши, которые следует учитывать для дома вашей мечты

Современные модификации классической двускатной крыши Стиль

Дом с односкатной крышей Alphaville Architects Archdaily

5 самых популярных конструкций двускатной крыши и 26 идей

Двускатная или плоская крыша Плюсы и минусы Buildi ng Inspections

Планы домов с односкатной крышей Tacomexboston Com

Перспективный вид современного дизайна с односкатной крышей Стена дома с

Идеи дизайна Архитектуры Самые популярные конструкции с односкатной крышей

Дом с трехскатной крышей Id 13217

Дизайн с односкатной крышей

Co

Co

Типы и конструкции двускатной крыши Подрядчики по кровле

Планы дизайна небольших домов 8×6 с 2 спальнями Планы двускатной крыши Sam

18×18 Планы двускатной крыши Myoutdoorplans Бесплатно

Планы дома Двускатная крыша См. Описание

Идеи дизайна двускатной крыши Украшение Палубной крыши Конструкции крыш

Планы небольших домов 4 5×7 5 с одной спальней с двускатной крышей Планы дома Сэма

Современные адаптации классического стиля двускатной крыши

План двускатной крыши Вдохновляющие планы дома

Лучшие современные конструкции двускатной крыши X On Home Идеи дизайна

Открытая двускатная крыша Jamesdelles Com

Планы дизайна крыши Carterdecor Co

Поперечная двускатная крыша Информация Gekioko

Современная двухскатная крыша Стена дома с Чистое голубое небо

Дизайн двускатной крыши Ethanhome Co

Некс Дизайн двускатной крыши

Подробная информация о планах двускатной крыши 24 X36 Чертежи Планы Планы Планы 36 X24 Plan 172436gb

Дизайн двускатной крыши Whatchawant Online

Планы дома 5×7 с одной спальней Крыша Планы дома Сэма

Фотографии Дизайн двускатной крыши Дизайн загородного дома Двухскатная крыша

Конструктивные элементы конструкции двускатной крыши 2d Autocad Drawing

Минималистский дом с уникальной интерпретацией остроконечной крыши

Дизайн двускатного конца карниза Прекрасное жилищное строительство

Булавка Брук Мартинес О дизайне двускатной крыши Фронтон

Дизайн фронтона дома Tradegame Co

Дизайн домашней крыши Крышка двускатной крыши

Дизайн дома Z424 Современный двухквартирный дом с фронтоном

Изображения двускатной крыши Стоковые Фото Векторы Shutterstock

Двускатная крыша Png Бесплатно Двускатная крыша Png Прозрачные изображения

Крутые архитектурные идеи дизайна Двухскатная крыша Дом 2

Планы небольших домов 6 5×8 С одной спальней Двускатная крыша Планы крошечных домов

Крошечные деревянные дома Конструкция двускатной крыши

Конструкции крыльца Конструкции крыльца Конструкции крыльца Крыльцо с плоской крышей

Открытая двускатная крыша Jamesdelles Com

Дизайн загородного дома с двускатной крышей Плоское изображение

Плюсы и минусы двускатной кровли Список Angie S

Скачать планы навесов 10×12 Планы навесов Двускатная крыша

Как построить навес для хранения 12 X 14 Реверсивная двускатная крыша

План этажа Дизайн дома с двускатной крышей Png 1065x1131px Этаж

Подробная информация о планах проекта для конструкции с двухскатной крышей 12 х 16 сарай D1216g

Идеи дизайна двускатной крыши Bobweeks Me

Каркас крыши 101 Extreme How To

Дом с двускатной крышей Внешний остров комфорта и

Какой дизайн крыши для моего следующего дома Четыре

Разница между двускатной крышей и шатровой крышей

5 Самые популярные двускатные крыши f Проекты и 26 идей

Векторные планы крыши с двускатной крышей Векторный клипарт

Дизайн загородного дома с двухскатной крышей Плоский стиль

Схема деревянной палубной крыши Дизайн электрической схемы премиум-класса

Лучшая вентилируемая двускатная крыша Honey Bee Suite

7 Лучшие голландские изображения двускатной крыши Голландский фронтон

Голландский шатровый крыша Cryptocourt Online

План каркаса крыши крыльца Конструкции фасадов навеса Информация Localcpa

Каркас крыши крыльца Decolombia Co

Проектирование формы двускатной крыши Проектирование зданий с возможностью определения G

Против вальмовой крыши и

Топ-20 типов крыш и плюсов Минусы Дизайн крыш

Геометрия бедра Снижение ветра Скидка

Голландский фронтон Дом на крыше Hiroki Tominaga Atelier Archdaily

Планы навесов для хранения 10 X 10 Дизайн в стиле перевернутой двускатной крыши D1010g Перечень материалов и пошаговая инструкция

Планы дома 9×9 с 2 спальнями Планы дома с двускатной крышей S

Современный дизайн с двускатной крышей Стена дома с прозрачной Фон голубого неба

5 вариантов дизайна крыши, которые следует учитывать для дома вашей мечты

План дома-ранчо с двускатной крышей Стили дизайна крыши

Планы крошечного дома 7×6 с одной спальней с поперечной двускатной крышей Планы крошечного дома

Современный дизайн двускатной крыши Стена дома Прозрачная Blue Sky

Martin S Десять правил проектирования крыш Greenbuildingadvisor

Планы проекта дома 7 5×8 5 м с двухскатной крышей с двумя спальнями

Создание скрещенной крыши

Наклонная крыша

— стоковое фото из Photocase

Купите это Стоковое фото RF на наклонной крыше Дом (жилое строение) Обособленный дом Стена здания (здание) Карнизы крыши Черепица кровельная черепица Желтый красный диагональный угол копирования Космос слева Копия Космос верхний тангаж крыши Желоб для вашего редакционного или рекламного веб-сайта , Обложка книги, флаер, статья, блог WordPress и шаблон из Photocase.

Подобные изображения

зак Кристиан Годе рябина Сабинни Химберри Марджи Джонатан Шёпс Giftgruen господин QM Katdoubleve испытательный бой Осава флакончик EzraPortent охнески Удивительный Кристиан Годе Кристиан Годе рябина matze_ott .марки смешной мир Zettberlin owik2 AndreasF. Teka77 Ruewi Таблица будет … Марс Кристиан Годе рябина рябина pixx ts-fotografik.де перец view7 Kallejipp Кристиан Годе Flügelwesen DieterN Zettberlin Джон Доу CL. EzraPortent перец рябина перец Нена2112 Джон Кремпл .
