Возможные виды двускатных крыш. Обзор видов конструкции двускатной крыши

По сути двускатная крыша - это два ската, которые скреплены под определенным углом. А вот под какими, одинакомыми ли, и цельны ли сами скаты, и зависит от того, какого вида крышу вы собираетесь строить:
- Традиционную симметричную.
- Несимметричную, с разным углом скатов.
- Ломанную, с преломлением скатов посередине.
- Двускатную крышу с коньком не по центру здания.

И их интересные комбинированные варианты.

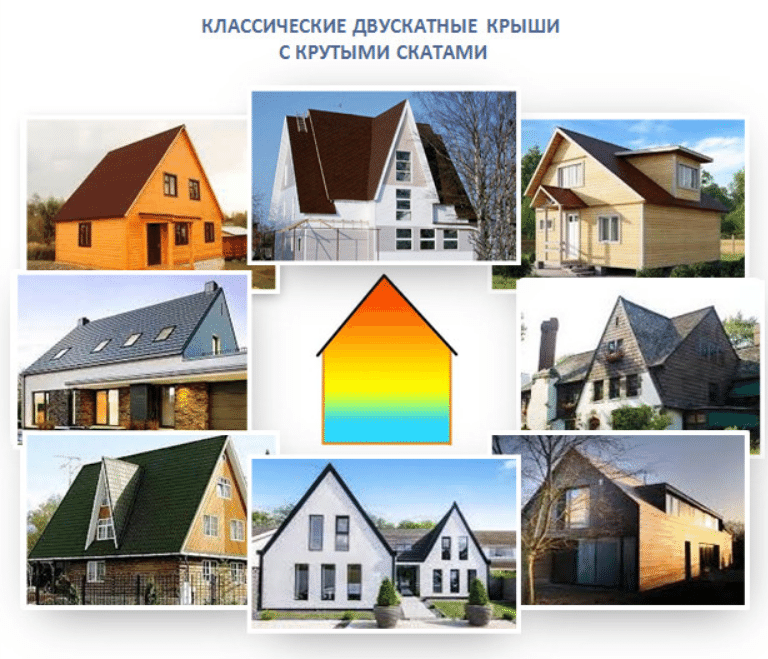

Веками проверенная классика: от 30 до 60 градусов

Конечно, наиболее популярна сегодня и вчера именно симметричная двускатная крыша. Самая простая в постройке и в просчетах, с эргономичным классическим дизайном, в основе которого лежит равнобедренный треугольник. острый угол хорошо отводит любые атмосферные осадки, не накапливается снег, а кровельный материал можно использовать любой.

Классическую симметричную двускатную крышу называют также щипцовой. По сути, это две наклонные плоскости-скаты прямоугольной формы, которые установлены под нужным углом к стенам здания. А уже от самого угла зависят функциональные особенности такой крыши.

Двускатная крыша, в зависимости от углов скатов, бывает таких видов:

- Классическая с углом 45 градусов. Самый распространенный вариант для домов с шириной до 8 метров.
- Пологая, с углом менее 45 градусов. Встречается чаще небольших домах в особо ветренных регионах.
- Остроконечная с углом наклона 60 градусов. Это - самый дорогостоящий вариант строительства, но оправданный, когда у соседей крыши ломаются от тонн снега.
- Ломанная со скатами разных углов: 30 и 60 градусов.

Понятно, что чем круче скаты, тем легче сбросить им с себя снег и не давать дождевой воде задерживаться на покрытии слишком долго. Но такую крышу способен сорвать ветер, что чревато немалыми убытками и проблемами. А потому, если ваша местность больше ветренная, чем снежная (а ветер снег с крыш обычно сдувает), тогда скаты следует делать пологими. Вот и вся разница между этими подвидами классической двускатной крыши: пологой и крутой.


Скаты разной длины: для дополнительных пристроек

Да, такая крыша смотрится необычно. Зато такая конструкция имеет огромное преимущество в том, что для той же беседки, гаража или бассейна уже не нужно сооружать отдельную крышу или навес. Это немалая экономия, согласитесь. а еще привлекательны запоминающийся дизайн.

Суть такого вида крыши в том, что у неё один скат заметно длинее другого.

Тем более, что в плане строительства ничего сложного здесь нет:

Ломанная крыша: всё для уюта мансарды

В основе такого вида (даже подвида) двускатной крыши лежит прямоугольник, над ним треугольник, над ним - треугольник и еще два треугольника по бокам. Потолок в мансарде получается высоким, окна можно ставить вертикальные, и в общем пространство выглядит уютным и максимально приближенным к обычной жилой комнате. Да, геометрия всё ещё необычна, но это уже скорее плюс. Зато теперь с одной из сторон мансарды вы смело можете пристраивать балкон.

Ломаную двускатную крышу строят тогда, когда собираются в будущем оборудовать под ней жилую мансарду. Ведь чтобы помещение получилось уютным и тёплым, обычной двускатной крыши недостаточно из-за таких минусов:

- На скатах довольно сложно сделать качественные мансардные окна. Их сложно открывать, они протекают во время дождя и визуально намного проигрывают вертикальным.
- На таких скатах не сделать почти никаких пристроек в виде балкона и других дополнительных элементов.
- Наклонные стены в интерьере, как бы их не обыгрывали дизайнеры, выглядит не слишком уютно. А на некоторых людей ещё и давят психологически.
- Острые углы в помещении - на самом деле не бонус, а проблема, и их довольно сложно комфортно обыграть.
- Утеплить такую крышу гораздо сложнее, чем ломанную.

Вот почему изломы на каждом скате так важны: изменяется угол, и внутреннее пространство мансарды получается более уютным и просторным.

Как вы можете убедиться сами, проще не бывает:

Или вот такие ломанные-переломанные:

Ассиметричная крыша: дизайн и практичность

В основе ассиметричной крыши, преломление которой идет по центру, в основе уже - произвольный треугольник. Просто он имеет разные углы, а потому и разные стороны. В итоге один скат крыши по площади уже больше, чем другой, и нагрузка на него также будет другая. Поэтому ассиметричная крыша более сложна в расчетах: нагрузки на оба ската не одинаковы, и в стропильной системе одинаковых элементов будет мало. Где-то что-то придется делать толще, что-то усиливать, а на чём-то экономить.

Необычное "ломанное" внутреннее пространство такой мансарды получается вполне уютным, а как бы срезанные стены прячут за встроенными шкафами. Да и психологически любому человеку жить в такой мансарде куда комфортнее: не давят острые скатные стены.

Большим преимуществом такого варианта двускатной крыши служит то, что теперь окна в мансарде будут не наклонными, а вертикальными, и воде уже сложнее пробраться во внутреннее пространство. Больше того, в таких помещениях есть возможность даже пристроить полноценный балкон.

Так зачем такая морока? Для чего такие сложные расчеты, если из моды никогда не выходит классика? Такие крыши, с ассиметричными элементами и формами обычно не только каприз архитекторов и дизайнеров, но и отличная возможность сделать жилое пространство под кровлей более уютным и просторным.

Асимметричная крыша сама по себе действительно выглядит стильно, и способна сделать интересным любой скучный серый дом. Тем более, что при помощи современных компьютерных программ вы можете легко составить подробный проект двускатной крыши самой разной вариации:

"Вычурности" стропильных систем двускатной крыши

А вот здесь мы для вас подобрали самые популярные необычные виды двускатных крыш:

Строить такие необычные двускатные крыши не сложно: в них заложены все те же принципы, просто по-другому соединяются стропила. Единственное, что необходимо сделать, так это тщательно просчитать заранее будущие нагрузки кровли и то, насколько такие стропила готовы их выдеожать. А все затраты времени и сил на постройку необычной крыши обязательно окупятся более интересным дизайном, просторной и удобной мансардой и другими функциональными бонусами.

С чердаком и без: меняем хлам на ценные метры

По сути, что хранится на чердаках обычных частных домов? Конечно же, хлам! А во всем мире уже давно стало модно отказываться от такой части крыши в пользу уютной мансарды или настоящего второго этажа, только со слегка скошенными стенами. А сам чердак в более правильном своем понятии как пространство для подкровельной вентиляции остаётся, правда, под самым покрытием.

Но всё это касается только жилых домов. А вот для настоящей русской бани крайне важно создать воздушную прослойку между горячим от пара потолком и верхним кровельным покрытием. Иначе снег зимой на такой крыше будет постоянно подтапливаться, а потом намерзать и свисать сосульками. А потому чердаку в таких постройках быть.

Уровни: мансарды с размахом

Планируете сделать мансарду более просторной, чем просто обжитый чердак под крышей? Тогда решите сначала, сколько же у неё будет уровней. Да-да, мансарды бывают (и нередко) двухэтажными!

Почему это важно решить заранее? Дело в опорах и устойчивости стропильной системы:

- Одноуровневые мансардные крыши - самые простые в плане устройства. Их обычно не считают частью конструкции дома ввиду легкости и простоты. Но приэтом вам никто не помешает сделать сразу две мансардные комнаты и даже приподнять одну из них на подиум.
- Двухуровневые мансардные крыши строятся уже как часть дома, такая же, как второй этаж. Точно рассчитывается вес и нагрузка на фундамент.

Из плюсов двухуровневых крыш - вертикальные стены, в два раза больше жилого пространства, необычная стильная архитектура. И при всём при этом, это всё-таки не полноценный второй этаж, а потому затраты совсем не те.


Выбрали для себя понравившийся вариант? Тогда приступайте к выбору проекта, а наша команда мастеров проекта "Дом Дока" готова построить для вас крышу любой сложности
Надёжно!

Как сделать двухскатную крышу своими руками: устройство и монтаж

Автор Виталий Калугин На чтение 16 мин. Опубликовано

Чтобы самому установить двускатную крышу, достаточно средних навыков выполнения плотницких работ и понимания технологии её изготовления. Во всем этом несложно разобраться. Нужно также привлечь к процессу толкового помощника, потому что многие операции одному человеку выполнить не под силу. Поэтому многие без сомнений берутся за эту работу и успешно с ней справляются.

Устройство двускатной крыши своими руками

Постройка загородного дома сопряжена с немалыми расходами. Поэтому многие люди ищут варианты удешевления этого процесса за счёт использования современных материалов и технологий. В настоящее время очень популярными стали каркасные здания с двускатными кровлями. Это происходит во многом по той причине, что выполнить такую конструкцию по силам даже человеку с минимальными знаниями строительного дела при соответствующей предварительной подготовке.

Двускатная крыша образуется стропильными фермами треугольной формы, соединёнными между собой продольным верхним брусом (коньковым прогоном) и обрешёткой

Однако сооружение крыши — ответственный момент, требующий серьёзного отношения. Нужно рассчитать:

  • правильный угол наклона;
  • длину стропил;
  • расстояние между ними;
  • способы соединения различных деталей между собой.

Без опыта производства таких работ не стоит браться за сложные конструкции, но построить небольшой дом с простой двускатной крышей вполне по силам своими руками.

Особенности конструкции двускатных кровель

Такая кровля состоит из двух наклонных плоскостей, расположенных под определённым углом. По торцевым стенкам устраиваются фронтоны, являющиеся вертикальным продолжением стен. По форме они представляют собой равнобедренные или произвольные треугольники, если скаты устроены под разными углами к горизонтали. В случае устройства двускатной ломаной крыши, фронтоны имеют форму трапеций.

При построении кровли создаётся стропильная система, являющаяся опорным элементом кровельного пирога. Стропильная система может быть выполнена в виде висячих стропил, если внутри коробки здания нет капитальных перегородок. При их наличии устраивается настильный каркас, когда пролёт опирается на три и более точек.

В зависимости от конфигурации здания двухскатная крыша может возводиться по разным схемам

Как самому сделать двускатную крышу

В зависимости от конструкции стропильной системы её основные элементы могут быть различными, но основные детали присутствуют во всех вариантах:

  1. Стропила — основной несущий элемент конструкции, на который через обрешётку монтируется кровельный материал.
  2. Коньковый прогон — также называемый хребтовой балкой, объединяет все стропильные ноги в единое целое, равномерно распределяет нагрузку на мауэрлат.
  3. Стойка — применяется в настильных конструкциях в качестве дополнительной опоры на капитальную внутреннюю перегородку.
  4. Лежень — горизонтальный брус, на который опираются стойки, служит для равномерного распределения нагрузок на мауэрлат.
  5. Мауэрлат — опорный брус между стенами и верхним строением здания, предназначается для крепления стропил.
  6. Обрешётка — настил из доски толщиной 25 миллиметров для крепления финишного покрытия кровли.
Независимо от типа стропильной системы в ней всегда присутствует несколько основных элементов

Проектирование кровли

В процессе проектирования стропильной системы необходимо оптимально разместить все элементы каркаса, чтобы обеспечить равномерную нагрузку кровли по всей её площади. Основными видами нагрузки являются:

  1. Снеговая — возникает под действием слоя снега, задерживающегося на крыше. При высоких показателях для региона строительства увеличивают угол наклона кровли, чтобы снег сходил с неё по мере накопления.
  2. Ветровая — связана с усилием воздействия ветра. В открытых продуваемых местах она выше. Средством противодействия ветровым нагрузкам является уменьшение угла наклона крыши.

Таким образом, необходимо найти оптимальный вариант комбинации этих показателей при одновременном воздействии ветра и снега. Данные об удельных нагрузках для региона строительства можно найти в интернете.

Двускатные крыши при простоте конструкции придают дому нарядный и праздничный вид.

Фотогалерея: проекты домов с двускатными крышами
Двускатная крыша позволяет устроить небольшое мансардноре помещение на втором этаже
Угол наклона двускатной крыши подбирается исходя из интенсивности ветров и средней снеговой нагрузки в районе строительства
Несмотря на простоту конструкции, двускатная крыша может являться центральным элементом общего дизайна здания
Углы наклона скатов крыши не обязательно должны быть одинаковыми

Расчёт параметров двускатной крыши

Определение основных характеристик крыши необходимо уже на стадии проектирования фундамента для расчёта воздействия общего веса здания на опорное основание.

Расчёт площади

При симметричной двускатной крыше достаточно определить площадь одного ската и удвоить результат.

Высота кровли зависит от выбранного угла наклона ската. Обычно он находится в интервале 30–45 градусов. В первом случае высота будет составлять половину расстояния от проекции конька до оси мауэрлата. Воспользовавшись теоремой Пифагора и проведя вычисления, получаем, что длина ската для строения 10х9 м будет равна 5,05 метра. Площадь ската определяется как 5,05 х 10 = 50,5 квадратных метров. А общая площадь крыши составит 50,5 х 2 = 101 м2.

В случаях, когда двускатная крыша имеет неравновесную кровлю, т. е. ось конька смещена от оси здания, площадь каждого ската в отдельности рассчитывается по той же методике и результаты суммируются.

Однако в этом расчёте не учитываются площади свесов кровли. Обычно они составляют 0,5–0,6 метра. Для одного ската площадь свеса составит 0,5 х 5,05 х 2 + 0,5 х 10 = 4,1 + 5 = 9,1 м2.

Общая площадь кровли составит 101 + 9,1 х 2 = 119,2 м2.

Большинство расчетов стропил делают по теореме Пифагора, сводя конструкцию к набору жёстких фигур — треугольников
Расчёт сечения стропил

Размер сечения стропил зависит от нескольких факторов:

  • величины нагрузки на них;
  • вида применяемого для стропил материалов: бревно, брус — однородный или клеёный;
  • длины стропильной ноги;
  • породы древесины;
  • расстояния между осями стропильных ног.

Все эти параметры давно просчитаны, и для определения сечения стропильных ног можно воспользоваться приведёнными ниже данными.

Таблица: размер сечения стропил
Длина стропильных ног (м) Шаг стропил (см) Размер сечения стропильных ног (мм)
До 3 120 80х100
До 3 180 90х100
До 4 100 80х160
До 4 140 80х180
До 4 180 90х180
До 6 100 80х200
До 6 140 100х200

С увеличением шага установки стропил нагрузка на каждую из них возрастает, что приводит к необходимости увеличения сечения.

Распространённые размеры основных деталей стропильной системы:

Определение угла наклона

Угол наклона ската крыши определяется требованиями её финишного покрытия:

  1. Для кровли из мягких материалов он должен быть в пределах 5–20о.
  2. Такие материалы, как профнастил, шифер, металлочерепица или ондулин предпочтительно использовать на уклонах 20–45о.

    Покрытие из профнастила требует угла наклона кровли, большего 20 градусов

Одной из причин уменьшения угла наклона является желание сделать мансарду или чердачное помещение как можно больше. Это намерение также является поводом к установке ломаной крыши.

Расчёт расстояния между стропилами

Этот параметр зависит от вида финишного покрытия, вернее — его веса. Для самого тяжёлого материала расстояние должно быть минимальным, от 80 сантиметров. В случае применения мягкой кровли, имеющей небольшой вес, расстояние можно увеличить до 150 сантиметров. Расчёт количества стропил и переводов производится таким образом:

  1. Длину здания (10 метров) нужно разделить на расстояние между стропилами, предположительно 120 сантиметров: 1000 / 120 = 8,3 (штук). К полученному результату добавляем 1, получается 9,3.
  2. Поскольку количество стропил не может быть дробным, результат округляется до целого числа — 9.
  3. Окончательно устанавливается расстояние между стропилами: 1000 / 9 = 111 сантиметров.

При таком расстоянии все стропила будут равноудалёнными, и нагрузка от кровли распределится равномерно.

Длину стропил рассчитывают по теореме Пифагора, как уже было показано выше.

Установка двускатной крыши своими руками

Работы по монтажу стропильной системы начинаются с установки мауэрлата.

Крепление несущего устройства на стене

Мауэрлат делают из древесины повышенной прочности — дуб, лиственница и т. д. При отсутствии таких материалов можно использовать сосну.

Брус бывает стандартной длины — 4 или 6 метров. Поэтому соединение нескольких деталей по длине неизбежно. Оно производится с запилом соединяемых концов «вполдерева», например, для бруса сечением 150х150 миллиметров выполняется выборка размером 75х150 длиной 300 мм. Концы соединяются внахлёст. Крепление производится двумя или четырьмя винтами М12 или М14 с установкой шайб большого диаметра. По такому же принципу брусья соединяются по углам. Готовая конструкция представляет собой правильный прямоугольник, который устанавливается на верхнюю плоскость стены по периметру.

Два бруса сращиваются при помощи выборки древесины на каждом из них. Затем они скрепляются болтами

Технология установки мауэрлата предусматривает его размещение строго по оси стены или со смещением в любую сторону. При этом нельзя размещать опорный брус ближе 5 сантиметров от края. Для увеличения срока службы мауэрлат следует устанавливать с прокладкой гидроизоляции по поверхности стены. Чаще всего для этого применяется рубероид.

Способы крепления мауэрлата к стене

  1. Установка на анкерные болты. Идеальный вариант при монолитном исполнении стен. Резьбовые шпильки замуровываются в стену при её отливке.
  2. Нагели из древесины. Их заколачивают по просверленному отверстию. При такой фиксации используется дополнительный металлический крепёж.
  3. Скобы кованые. Их применяют с заранее установленными закладными деталями из древесины.
  4. Шпилька или арматура. Штыри замуровываются в процессе кладки стены и выводятся через опорный брус по просверленным отверстиям. Диаметр крепёжных деталей должен быть 12–14 миллиметров, выступ над поверхностью бруса — 10–14 сантиметров.
  5. Стальная проволока. Жгут из двух или четырёх проволочных жил устанавливается при кладке стены за 2–3 ряда до её окончания. Затяжка мауэрлата производится с использованием ломика. Часто применяется в качестве дополнительного крепления опорного бруса.
  6. При устройстве армирующего пояса также используется крепление на шпильки или анкерные болты.

Места установки креплений должны находиться приблизительно посередине между стропильными ногами.

Видео: установка мауэрлата на армопояс

Фотогалерея: способы крепления мауэрлата на стене
Шпильки замуровываются в стену во время её заливки, затем на них надевается мауэрлат и фиксируется болтами
Проволока также устанавливается на этапе кладки стены
Мауэрлат может крепиться с помощью проволочных стяжек, пропущенных через отверстия в брусе
В промежутки между стеновыми блоками вставляются деревянные заглушки, в которых потом укрепляются скобы

Виды стропильных систем и их монтаж

Выбор конструкции стропильной фермы определяется конфигурацией здания. Если отсутствуют внутренние капитальные перегородки, сооружается висячая стропильная система.

При наличии капитальных перегородок необходимо использовать настильную схему монтажа.

Изготовление стропильных пар

Так называется пара стропильных ног, соединённых в арку с установкой распорного элемента в виде затяжки для навесной системы или ригеля для настильной.

Монтаж стропильных пар производится тремя способами:

  1. Сборка производится наверху после установки переводов. На них выполняется настил из тёса, прибитого гвоздями.
  2. Формирование стропильных пар выполняется на земле в непосредственной близости от дома. Собираются только заготовки, представляющие собой жёсткую треугольную конструкцию. Подъём изделий производится по готовности стропильных пар для всей системы. Для этого возможно применение грузоподъёмных устройств в виде ручной или приводной лебёдки, что представляет собой определённые неудобства и дополнительные затраты. С другой стороны, сборка на земле гораздо проще и точнее.
  3. Сборка кровли непосредственно на месте установки производится подетально.

При любом варианте стропильные ноги монтируются по шаблону, которым является первая ферма. Для более высокой точности сборки детали очередной пары желательно фиксировать их к предыдущей струбцинами.

При сборке стропильных систем на земле все конструкции делаются по шаблону, которым является первая изготовленная ферма. Так монтаж получается более точным

Порядок действий при монтаже стропильной системы

Сборные элементы кровли устанавливаются в следующей последовательности:

  1. В первую очередь нужно установить фронтальные стропильные пары и зафиксировать их временными креплениями. Самым важным моментом является вертикальность, которую проверяют отвесом. Такой порядок монтажа возможен, когда все стропильные пары находятся наверху.

    Фронтальные стропильные конструкции устанавливаются в первую очередь

  2. Между противоположными фронтальными конструкциями нужно натянуть строительный шнур, чтобы контролировать совпадение опорных поверхностей последующих стропильных пар.
  3. Далее производится поочерёдная установка ферм по одной с каждой стороны. Каждая арка тщательно устанавливается на своё место, её расположение в пространстве выверяется во всех плоскостях, а затем монтируются штатные связи с предыдущей стропильной парой.

    Промежуточные фермы монтируются по одной с каждой стороны и связываются штатными перемычками с ранее установленными конструкциями

  4. После монтажа последней арки в середине крыши нужно установить все связи по проекту и прикрепить коньковый брус.
  5. Соединение деталей рекомендуется производить с использованием металлических пластин — плоских и в виде уголков. Наиболее нагруженные узлы лучше соединять болтами, остальные — саморезами. Гвозди используются только для первоначальной фиксации в процессе монтажа.

    Стропильные ноги крепятся между собой и к мауэрлату при помощи металлических уголков

Крепление деталей стропильной системы

Для надёжного соединения элементов кровельного каркаса используются различные вспомогательные элементы, изготовленные из оцинкованной стали толщиной до 1,5 миллиметра.

Использование дополнительных крепежных изделий обеспечивает прочную сборку стропильной системы

При сборке с применением дополнительных соединителей увеличивается производительность труда и возрастают прочностные характеристики строения.

Для соединения элементов кровли деревянных строений используются специальные крепёжные приспособления. Так, верхний стык стропил часто соединяют с использованием шарнира. Это обусловлено частыми подвижками здания, в том числе сезонными.

Шарнирное соединение позволяет избежать больших напряжений в месте стыка стропил при сезонных подвижках сруба

Для этой же цели на домах из этого материала используются скользящие крепления.

Надежное скользящее соединение стропил с мауэрлатом разгружает этот узел от напряжений при деформациях строения
Видео: быстрое изготовление стропил

https://youtube.com/watch?v=Sgqey_eGAaA

Утепление кровли

Перед установкой обрешётки производится утепление крыши. Для этого:

  1. Набивается внутренняя обрешётка со стороны чердака или мансарды.
  2. Натягивается пароизоляционная плёнка.
  3. Укладывается утеплитель.
  4. Настилается влагозащитная плёнка или мембрана с односторонней проницаемостью.

Таким образом, кроме утепления создаётся вентиляционная система подкровельного пространства. Она начинает работать после установки покрытия.

Слой утеплителя удобнее укладывать сгнаружи на внутреннюю обрешётку с пароизоляционным покрытием

В определённых условиях утепление кровли можно выполнить изнутри, это не так удобно, но можно спокойно работать при любых погодных условиях. Формирование кровельного пирога при этом производится в обратном порядке. Каждый слой утеплителя по мере настила нужно укреплять в проёмах между стропилами.

Создание каркасного фронтона

Прежде чем приступить к оформлению фронтона, нужно устроить обрешётку и настелить финишное покрытие кровли.

При формировании обрешётки учитывается вид будущего кровельного покрытия. Её изготавливают из обрезной доски толщиной 25 миллиметров. Обрешётка бывает:

  1. Сплошная — доски набиваются на расстоянии 2–4 сантиметра одна от другой. Применяется при использовании черепицы или мягкой кровли.
  2. Разреженная — расстояние между досками составляет 15–25 сантиметров. Такая обрешётка устраивается под металлочерепицу, профнастил, шифер и другие подобные материалы.
  3. Редкая — расстояние между досками составляет от 0,6 до 1,2 метра. Используется при длине листов покрытия, равной длине ската со свесом. Такое покрытие делается только под заказ.

Обрешётку следует вывести за фронтонные стропила для устройства свеса.

На фронтальных стропильных фермах монтируется каркас для крепления материала лицевой отделки

Монтаж кровельного покрытия

Перед настилкой обрешётки производится утепление крыши и настилка влагозащитного слоя. Далее:

  1. Укладывается покрытия кровли. Последовательность установки — снизу вверх порядово. Прямолинейность первого ряда контролируется по натянутому шнуру.
  2. Крепление кровельных листов производится самонарезающими винтами с использованием амортизирующих прокладок.

При установке финишного покрытия кровли нельзя экономить на крепёжных изделиях, защитный слой должен быть прочным, способным противостоять ветровым и снеговым нагрузкам.

Листы металлочерепицы настилаются снизу вверх, начиная с угла крыши

Монтаж фронтонов

Обрешётка каркасных фронтонов делается исходя из характеристик материала, предназначаемого для лицевой отделки. Для этого могут быть использованы такие изделия:

  1. Вагонка.
  2. Блок-хаус.

    После отделки блок-хаусом дом становится похожим на сруб из оцилиндрованного бревна

  3. Плитные материалы, такие как водостойкая фанера, плита ОСП, плоский шифер, цементно — стружечная плита и т. д.
  4. Сайдинг виниловый или металлический, а также другие отделочные материалы.

После установки обрешётки необходимо настелить влагозащиту из полиэтиленовой плёнки толщиной 200 микрон. Её можно закрепить строительными скобами. Эта работа выполняется снаружи. По плёнке можно обшивать наружную поверхность выбранным отделочным материалом.

Фронтоны нужно утеплять рулонными или плиточными утеплителями. Толщина защитного слоя должна быть не менее 10 см, а для районов с холодным климатом — не менее 15 см. Поверх утеплителя натягивается внутренний влагозащитный слой из плёнки.

Поверх неё набивается обрешётка для лицевой отделки, для чего используются бруски размером 50х50 миллиметров. Отделка всего здания производится одновременно, после утепления кровли.

В процессе облицовки фронтона устанавливаются окна, если они предусматриваются проектом, а в некоторых случаях и двери.

Фронтон деревянного дома с двухскатной крышей чаще всего отделывается вагонкой

Оформление свесов

Свесы кровли, как фронтонные, так карнизные, кроме чисто декоративной функции предназначены для защиты стен и фундамента от воды или снега. Их размеры обычно составляют 50–60 сантиметров. Оформление свесов производится различными материалами:

  • доска строганая, устанавливаемая встык или внахлёст;
  • вагонка шпунтованная;
  • вагонка блок-хаус;
  • листовой пластик;
  • листовой профилированный или гладкий металл;
  • готовые изделия из металла или пластика — софиты.

Способов устройства свесов несколько:

  1. По стропилу. В этом случае подшивка пространства под кровлей на свесе производится с креплением непосредственно к выступам балок.

    Подшивка по стропилам производится по нижнему краю стропильной ноги

  2. По стропилу внутри. К стропильной ноге крепятся планки, к которым подшивается доска. Нижняя часть стропила остаётся открытой, а проём под крышей закрывается.

    При подшивке по стропилам изнутри стропильные балки остаются открытыми

  3. В короб. Для такого способа от конца стропила устанавливается планка перпендикулярно стене. Вторая планка устанавливается на стене и крепится к стропилу. Иногда между ними устанавливается укосина. Подшивка выполняется к этим планкам.

    Для подшивки коробом необходимо изготовить каркас из взаимно-перпендикулярных брусков

По подшивке нужно выполнить вентиляционные отверстия. Они могут быть любого размера, но крупные необходимо закрывать мелкоячеистой сеткой из любого материала. Это позволяет избежать проникновения в подкровельное пространство птиц и вредных насекомых. Софиты продаются с уже готовыми вентиляционными решётками.

Вентиляция и устраивается только на карнизных свесах, для фронтонных выступов она не нужна.

При отделке софитами вентиляционные отверстия сверлить не нужно — они уже сделаны на заводе-изготовителе

Видео: устройство двускатной крыши своими руками

При современном изобилии строительных материалов и их качестве можно установить двускатную крышу самостоятельно. Экономия средств при этом будет довольно значительной. Но она может обернуться и убытками, если тщательно не продумать каждый свой шаг при строительстве. Успехов вам!

существующие конструкции и варианты их применения для разных типов строений

При строительстве дома необходимо уделить должное внимание планировке и постройке крыши. Поскольку именно это сооружение будет защищать будущее жилище от вредного влияния внешней среды, а именно дождя, снега, ветра и солнечных лучей.

Помимо своего прямого предназначения кровля также определяет стиль и внешний вид всего здания. Для того чтобы определиться, какую крышу лучше сделать, необходимо разобраться в их особенностях и недостатках.

Краткое содержимое статьи:

Разновидности крыш

Относительно разных характеристик существует множество классификаций кровельных сооружений. Просмотрев издания архитектурной тематики, можно увидеть много фото самых разных видов крыш.

Но все они условно разделяются на два основных вида:

  • плоская;
  • скатная.

Основные виды далее делятся на категории по их внешнему виду и способу сооружения. Выбор подходящей крыши зависит от многих факторов.

Делая чертежи лучших типов крыш обязательно нужно учесть размер здания, его предназначение, материалы для изготовления постройки, а также стилистику готового сооружения.


Плоская крыша

Основное преимущество плоских кровель – это самая низкая стоимость такой постройки. Чаще всего материалом для их строительства является самый обыкновенный бетон, цена которого в сравнении с более современными материалами совсем незначительна. Благодаря бетону повышается степень прочности конструкции.

Говоря о достоинствах плоской крыши важно отметить, что она позволяет расширять пространство двора, либо полноценно заменить его. На такой конструкции можно соорудить сад, зону отдыха с беседками и бассейном, либо небольшую смотровую площадку. Выбор зависит от площади и финансов владельца.

Но стоит заметить, что архитектура с плоскими видами конструкций крыш значительно проигрывает скатным конструкциям в привлекательности. Плоский вид кровли чаще используется при строительстве многоэтажных жилых домов, офисных центров и прочих зданий.

Недостатки плоской кровли

При строительстве частного дома плоскую крышу предпочитают не использовать. Ведь для частного дома важно наличие чердака, а в таких конструкциях его сделать не возможно. В таких домах также не получиться сделать мансардный этаж.

Поверхность плоской крыши делается с учетом необходимого наклона на три градуса. Наклон необходим для того, чтобы осадки не скапливались, а стекали в водосточные трубы.

Благодаря наклону лужи после дождя не собираются на крыше. Но если зимой наблюдались сильные снегопады, вероятнее всего с наступлением весны талые воды скопятся. Их необходимо будет убирать вручную.

Стоит помнить, что наличие излишней воды очень опасно для здания, поскольку возможно просачивание влаги во внутренние помещения. Особенно часто такое случается, когда допускаются ошибки или халатное отношение к работе во время строительства. Для устранения таких недостатков, как и их последствий, понадобится много сил и денежных средств.

Крыши скатного типа

Самой распространенной на территории нашей страны является скатная крыша. Этот вид являет собой объемную кровлю, скаты которой размещаются под большим углом.

Благодаря такой конструкции задерживание атмосферных осадков на ней исключается.

Скатные кровли являются прочными и долговечными сооружениями. Они выглядят привлекательно, легко вписываются в любой стиль.

Главное достоинство, которым обладают крыши с эркером, и мансардой является возможность заметно расширить полезное пространство вашего дома. С такой целью можно использовать как знакомые всем чердаки, так и дополнительный мансардный этаж.

Для строительства скатных кровель требуются использование следующих строительных материалов:

  • досок;
  • балок;
  • утеплителя;
  • покрытия;
  • различных крепежей.

Существует много видов кровельных материалов для крыши скатного типа. Чаще всего используют шифер или черепицу, реже – металлические листы. Можно выбирать и другие варианты на усмотрение владельца.

Минусы скатной крыши

Поскольку материалов для строительства понадобится значительно больше, чем для плоских крыш, цена такой кровли будет значительно выше. Построить обычный чердак будет дешевле и быстрее, чем соорудить мансарду. Ведь для чердака не обязательно применять внутреннюю обшивку. В таком случае теплоизолятором выступает потолок.

Кровельные конструкции, имеющие несколько скатов, отличаются долгим сроком службы. Но стоить помнить, что не рекомендуется экономить на материалах. Поскольку из-за низкого качества строительных материалов в дальнейшем будут возникать поломки. Процесс ремонта таких сооружений довольно проблематичный и требует значительных финансовых растрат.


Фото видов крыш

Двухскатная крыша дома своими руками, пошаговая инструкция



Крыша дома — надежная и прочная защита от дождей, ветров, палящего солнца или холодного снега. Она сохраняет тепло в помещениях, украшает облик здания. Двускатная крыша своими руками — завершающий этап возведения коробки, требующий от строителя подготовки и мастерства.

Монтаж включает сборку стропильной системы и обрешетки, гидро и теплоизоляционные работы, укладку кровельного материала, подшивку свесов. Крышу возводят на многие десятилетия, поэтому она должна быть безопасна, функциональна и долговечна.

Составные части крыши

Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — коньке. Благодаря такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.

Собранная двухскатная крыша своими руками готова под монтаж кровельного покрытия


Пошаговый монтаж двухскатной крыши

Как вы видели выше, стропильных систем очень много. Соответственно при сборке каждой есть свои особенности, но в общем порядок одинаковый. Необходимо сказать об общем шаге: предварительная сушка и обработка древесины. Этот этап обязателен, если вы покупали свежие пиломатериалы, а не сушеные.

Использование при строительстве крыши сырой древесины естественной влажности приведет к проблемам: балки погнет, они усохнут, изменится геометрия. Все это приведет к возникновению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы. Их устранение — сложное и дорогостоящее мероприятие. Потому или покупайте сухую древесину (не более 20%, в идеале камерной сушки 8-12%), или купите материал за пару месяцев, сложите в проветриваемые штабеля. После обработайте необходимыми пропитками (от поражения грибками и для снижения горючести) и только после этого используйте в монтаже стропильной системы.


Пиломатериалы сушить нужно в вентилируемых штабелях. Для этого их прокладывают короткими отрезками досок. Их кладут в метре от краев и далее через метр. Под нижний устанавливают обязательно проложки

Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками расскажем в этом разделе.

Мауэрлат

Начинается сборка стропильной системы двухскатной крыши с установки мауэрлата. Он должен быть выставлен строго горизонтально, потому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости она выравнивается цементным раствором. Продолжить работы можно после того, как раствор наберет 50% прочности.

В зависимости от системы — это брус сечением от 150*150 мм или доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стены. Если дом деревянный, его роль выполняет верхний венец. Если стены сложены из легких строительных блоков — пенбетона или газобетона и других — их жесткости недостаточно для того, чтобы перераспределять нагрузку. В этом случае поверх последнего ряда кладки делают армированный железобетонный пояс, в который вмуровывают закладной крепеж — проволоку или шпильки. На них потом насаживается брус или доска.


Крепление мауэрлата на шпильки

Способов связки стен и мауэрлата несколько:



  • В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх). В доске затем делают в необходимых местах отверстия, в которые продевается проволока. Она потом скручивается и загибается.
  • В стене замуровываются шпильки не менее 12 мм диаметром. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
  • Выровняв брус или доску по наружному или внутреннему краю стены, берут сверло диаметром 12 мм делают отверстия под анкерные болты. Их (того же диаметра 12 мм) забивают по самую шляпку, потом затягивают ключом.

Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.

Установка стропил

Видов стропильных систем двускатной крыши насчитывается не один десяток. Прежде всего вам нужно выбрать как будет выглядеть ваша. Далее, для того чтобы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других подобных деталей. Для этого может понадобится собрать первую форму на крыше, а потом по готовой сделать шаблоны.


Собирают готовые фермы и потом поднимают на крышу

Порядок сборки зависит от типа стропильной системы. Если стропила наслонные, их устанавливают постепенно, собирая из элементов прямо на крыше. В этом случае удобно, если настелены балки перекрытия потолка и по возможности, черновой настил чердака или мансарды.

В системах с висячими стропилами на земле собирается ферма — готовый треугольник из затяжки и стропильных ног со всем требуемыми подкосами, стойками. Собирается сразу требуемое количество ферм. Затем их поднимают на крышу, там выставляют вертикально и крепят к мауэрлату.

С одной стороны это удобно — на земле работать проще, при высокой скорости сборки точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру. Но поднимать готовые фермы бывает сложно, особенно для больших зданий. Чтобы это было сделать легче, устанавливают две наклонные доски, которые одним концом упираются в землю, а второй торчит немного над стеной. Фермы подносят ближе к этому «подъемнику», по одной устанавливают внизу, привязывают веревки и затягивают по доскам на крышу. При отсутствии лебедки или крана это наиболее приемлемы способ.

Сборка стропил требует определенных знаний: как и в каком порядке монтировать их, как размечать и делать запилы. Сборку одной из схем с бабкой смотрите в видео.


Порядок сборки стропильной системы
  1. Выставляются крайние фермы, образующие фронтоны. Они выравниваются и закрепляются временными упорами. Могут понадобится также временное крепление, прибитое к стене дома: прибивают доску, которая торчит над стенами. По ней можно ровнять первую ферму (если конечно, стена ровная). Подбитая с другой стороны временными распорками она уже никуда не денется.
    Как правильно выставить стропильную систему
  2. Далее между установленными крайними фермами натягивается шпагат. Он проходит на уровне конька и с двух сторон внизу — на месте окончания стропильных ног. Натянутый шпагат проверяют на горизонтальность — прикладывают хороший строительный уровень. Если есть отклонения, а фермы выставлены строго вертикально, придется подпиливать стропильные ноги на одной из них. Иногда при отклонении на коньковом шнуре пытаются скорректировать отклонение наклоняя ферму. Но делать этого нельзя: «поплывет» вся система.

  3. Между выставленными крайними фермами натягивается шпагат для проверки правильности геометрии
  • Выставленные крайние фермы закрепляют к мауэрлату. Способы крепления зависят от типа выбранной системы и могут быть скользящими или нет. Типы стропильных систем двухскатных крыш и узлы крепления стропильных ног к мауэрлату и коньковому брусу расписаны в этой статье.
  • Следующие фермы ставятся, ориентируясь на натянутые шпагаты. Удобнее предварительно разметить на мауэрлате требуемый шаг установки стропил, проверить верно ли нанесена разметка и только потом приступать к подъему и расстановке ферм. Чтобы в процессе строительства не сбить установленные стропила, их крепят одну к другой временными балками, ставят распорки и укосы. Снимаются они после того, как набивается обрешетка.
  • Выставленная стропильная система накрывается слоем гидроизоляционной мембраны, поверх которой набивается обрешетка. Мембрана на утепленных крышах по последним технологиям обязательна, иначе утепление будет мокнуть, что приведет к его неэффективности (попросту выброшенные деньги). Если крыша будет холодной, можно обойтись и без гидроизоляции.
  • Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.

    Сам процесс установки стропил вызывает достаточно вопросов, но способов много и обо всех рассказать невозможно. Один из них смотрите в видео. Система большая и поднималась на крышу частями, а там уже собиралась в единую конструкцию. Для больших домов это удобно.


    Особенности монтажа стропильной системы деревянного дома

    Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).


    Способ крепления стропильной системы деревянного дома

    Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

    Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.


    Видео по сборке и установке стропильной системы двускатных крыш

    Строится двухскатная крыша своими руками непросто: очень много тонкостей и нюансов, существуют разные способы крепления, наращивания. Описывать словами их дело неблагодарное. Это тот случай, когда лучше увидеть. Ниже вам предлагаем подборку видео, которые вам могут быть полезны.

    Видео-отчет о том, как сделана двухскатная крыша

    Рассказ владельца дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.


    Два типа соединения стропил: жесткое и скользящее

    Видео о двух наиболее проблемных типах соединений.


    Как определить угол наклона стропил

    В этом ролике показан весть процесс, продемонстрирован от начала и до конца со множеством подробностей. Крышу ставят на каркасный дом, но при установке на здания другого типа (кроме деревянных домов) разницы нет.


Как сделать двускатную крышу своими руками

Крыша является одним из основных элементов дома, наряду со стенами и фундаментом. Без её правильного устройства дом не будет достаточно прочным и комфортным для проживания. Результатом плохой крыши станут сырость, мокрые стены, всевозможные заболевания и дополнительные траты на отопление.

Предпочтительный тип крыши зависит от климата местности, преобладающих погодных условий. Наиболее распространёнными в наших условиях являются двухскатные, достаточно простые в возведении и обслуживании, и снижающие нагрузку от снега или другой небесной влаги. Немаловажную роль в выборе именно их служит эстетика.

Виды двухскатных крыш

Содержание статьи

Двухскатная крыша представляет собой довольно простую конструкцию, состоящую из двух скатов, соединённых между собой под углом. Они формируют что-то вроде треугольника. Но при всей простоте этой фигуры и треугольники бывают разными. Отличаются между собой и двухскатные крыши.

Основным отличием их конструкций является угол наклона. В зависимости от типа строения и других необходимых условий он может разниться. Кроме того, углы, под которыми устанавливаются скаты, могут отличаться и между собой. В результате возводят один из видов:

  1. Простую симметричную;
  2. Простую асимметричную;
  3. Ломаную (излом может быть как внутренним, так и наружным).

У каждого из типов есть свои положительные и отрицательные стороны, заставляющие выбирать строителей тот или другой в зависимости от обстоятельств.

Простая симметричная крыша

Простая симметричная крыша

Этот тип конструкции несомненно является наиболее распространённым. Он является самым простым вариантом для изготовления своими руками. Его внешний вид всегда хорошо смотрится. В конце концов он хорош и тем, что под такой крышей остаётся немало полезного чердачного пространства.

По названию конструкции видно, что является её отличительной чертой: скаты формируют собой равнобедренный треугольник. Симметричность этой фигуры позволяет ей выглядеть пропорционально на любом доме.

Простая асимметричная крыша

Простая ассиметричная крыша

Основное отличие от предыдущего варианта также прямо отражено в названии. Конёк крыши такого типа смещён в сторону и в результате треугольник, формируемый ею, превращается из равнобедренного в разносторонний. Данная конструкция выглядит современно, поэтому хорошо подходит для домов в модерном стиле.

У асимметричной крыши есть две важных особенности:

  1. Уменьшение размеров чердачных помещений;
  2. Неравное распределение нагрузки.

В результате, такой тип конструкции хорош для тех, кому нужно дополнительное место для комнат, которые можно довести прямо до самой крыши. Но она требует правильных расчётов.

Ломаная крыша

Ломаная крыша

Этот тип конструкции наиболее сложен, поэтому его своими руками решаются делать не все. Хотя, на самом деле, это вполне возможно. Просто важно провести изначально правильные расчёты. Ведь основной особенностью является неправильная форма, где нагрузки распределяются крайне неравномерно.

Основным достоинством ломаной крыши, помимо её разнообразного внешнего вида, является то, что она даёт максимум свободной площади под ней. В результате, можно обустроить полноценный жилой второй этаж, мансарду. Благодаря этой особенности её ещё называют мансардной.

Конструкция стропильной системы

Стропильная система — является основой крыши. Существует два основных конструктивных решения для стропил двухскатной крыши:

  1. Наслонные стропила;
  2. Висячие.
Конструкция стропильной системы двухскатной крыши

Первый из них применяется тогда, когда дом имеет внутренние опоры, например — несущие стены. В случае их отсутствия предпочтительнее висячий тип.

Но, независимо от того, какой тип стропильной системы решено построить, каждый кто хочет знать, как построить крышу своими руками, должен разбираться в главных элементах конструкции. А именно:

  • Стропильная нога или просто стропила. Стропильные ноги являются основой конструкции всей системы. Их располагают сверху, вдоль здания, и соединяют между собой для образования фермы. Поскольку именно они держат на себе покрытие крыши, то и тут важно применять прочную древесину. Желательно, чтобы это были бревно или брус. Монтаж производится исходя из заранее произведённых расчётов, поскольку изменить что-то впоследствии будет очень сложно;
  • Стропильная стойка. Этот элемент конструкции помогает распределять нагрузку от стропил. Представляет собой вертикально расположенный брус. Его месторасположения зависит от типа конструкции, которую имеет крыша, и от её размеров. Если речь идёт о простой симметричной крыше с незначительной шириной пролёта, то стойка устанавливается по центру. Если же ширина большая, то тогда дополнительно ставятся две по бокам. Асимметричный вариант предполагает расположение этого элемента в зависимости от длины стропила, а ломаный — двух по бокам. Правда, если комнат больше, чем одна, то в последнем случае нужна дополнительная стойка по центру;
  • Прогон. Главная задача прогонов соединять стропила, одновременно придавая им жёсткость. Прогоны могут быть коньковыми или боковыми. Первый располагают на самом верху крыши, в районе её конька. Делают прогоны из брусов. Иногда применяют доски. Наиболее распространённым является сечение 50 на 150 мм. Если прогон делают не только коньковым, но из нескольких брусов или досок по бокам при большой длине крыши, то тогда их поддерживают стойкой, идущей от конька и опирающейся на лежень. Боковые прогоны соединяются с ней посредством подкосов;
  • Подкос. Представляют собой конструкцию из брусов, расположенных под определённым углом и опирающихся на лежень. Их основная задача заключается в том, чтобы служить опорами для стоек. Могут быть диагональным или продольными. Последние используют чаще всего, они находятся на одной плоскости со стропилами. В то же время первые необходимы, если в местности наблюдается повышенная снеговая или ветровая нагрузка. При ней также желательно выбирать угол подкосов в 45 градусов;
  • Лежень. Находится в самом низу конструкции. По возможности его располагают на внутренней несущей стене. Его основное предназначение в том, чтобы служить опорой для стоек. На него же крепятся откосы;
  • Затяжка. Этот элемент соединяет стропильные ноги, располагаясь под ними перпендикулярно. Параллельно он обеспечивает большую жёсткость конструкции;
  • Ригель. Также соединяет стропильные ноги, но в отличие от затяжки не снизу, а сверху. Устанавливается внахлест. Делают ригель из доски такого же сечения, что и сами стропила;
  • Обрешётка. Этот элемент устанавливается на завершающем этапе монтирования стропильной конструкции, поскольку он является основанием для покрытия. Состоит из брусьев и досок, которыми параллельно соединяют между собой стропила сверху донизу. Кроме того, что она служит для крепления кровли, обрешётка помогает перераспределять нагрузку от неё. Поэтому расстояние элементов между собой зависит от материала, который будет применяться при покрытии.

Общее представление о значении каждого элемента конструкции существенно облегчит задачу строительства двухскатной крыши своими руками.

Расчёты

Расчёт нагрузки на различные элементы крыши является важнейшим этапом, поскольку от него зависит прочность и безопасность конструкции. Нужно помнить, что именно треугольник является её самой жёсткой частью.

Нагрузка на систему

Нагрузки на стропила могут быть трёх видов:

  1. Постоянными. Это те нагрузки, которые стропила ощущают постоянно. Например, вес отделочных и кровельных материалов, обрешётки и т.д. Для того, чтобы её узнать достаточно сложить все эти веса. Обычно постоянная нагрузка составляет около 40 кг/м.кв.;
  2. Переменными. Они действуют в разное время с разной силой. К ним относится, например, ветровая. Для того, чтобы посчитать ветровую нагрузку или нагрузку от осадков нужно заглянуть в СНиП;
  3. Особыми. Речь идёт о нагрузках, связанных с повышенной сейсмической активностью.

Нагрузка от снега

При расчёте нагрузки, оказываемой снегом, его вес множится на установленный коэффициент поправки, учитывающий давление ветра. Также вводится коэффициент зависимости от угла наклона крыши — чем он ниже, тем больше нагрузка. При угле превышающем 60 градусов он не учитывается.

Угол наклона

Правильный расчёт угла наклона зависит от некоторых особенностей. Во-первых, многое зависит от выбранного материала. Так, ондулин, профнастил, металлочерепица, шифер требуют угла в 20–45 градусов. А мягкая кровля — до 20 градусов.

Во-вторых, угол наклона зависит от климата в котором возводится крыша. Если мало осадков, то можно сделать его и незначительным. А при большом количестве — наоборот. Но, стоит помнить, что большие углы подвержены большим ветровым нагрузкам.

Длина стропил

Расчёт длины стропил не представляет особой трудности. Он производится на основе теоремы Пифагора. Длина стропила принимается за гипотенузу треугольника. А роль катетов исполняют — высота крыши и половина ширины дома. К полученному значению стоит добавить несколько десятков сантиметров для запила.

Шаг стропильных ног

Их выбор зависит от используемого для покрытия кровли веса конструкции и использованного материала. Обычно он варьируется в пределах 60-100 см.

Сечение стропил

Расчёт правильного необходимого сечения стропил — один из самых важных моментов, поскольку этот показатель сильно влияет на надёжность конструкции. При этом учитываются:

  • Нагрузки;
  • Длина стропила;
  • Шаг стропил;
  • Используемый материал;
  • Тип древесины, применяемой в строительстве дома.

Чем выше шаг стропильных ног — тем выше и сечение.
На видео подробоное описание расчёта стропильной системы.

Виды стропильных систем

Существует два основных вида стропильных систем, из которых выбирают возводя двухскатную крышу. Речь идёт о висячих и наслонных и стропилах. Каждый из видов предназначен для различных сооружений.

Висячая конструкция

Висячая стропильная система

Висячие предназначены для небольших домов, чья ширина не превышает 6–6,5 погонных метров. Они не подходят для домов с широкой крышей. Также их не используют там, где есть средняя несущая стена.

Конструктивные особенности

Особенностью конструкции висячих стропил является то, что они опираются на две крайних несущих стены. В результате система находится под сильным воздействием распирающего усилия. В случае необходимости его снижают с помощью крепящейся внизу затяжки-ригеля.

Крепление к мауэрлату

Особенность конструкции висячих стропил диктует и то, как они крепятся к «фундаменту» всей системы — мауерлату. Единственным вариантом крепления является применение узла с нулевой степенью свободы. Шарниры, например, использовать нельзя.

Наслонная система

Наслонная система стропил

Наслонные стропила являются безальтернативным вариантом, когда речь идёт о большой крыше. Но для них нужно или наличие внутренней несущей стены, или же специально установленных промежуточных опор. Параллельно мауэрлату укладывается лежень, который принимает на себя часть нагрузки от конструкции.

Отличия между висячими и наслонными стропилами

Висячие стропила не требуют наличия промежуточных опор или внутренней несущей стены, но их распирающее усилие сильно влияет на конструкцию. В то же время, благодаря тому, что они опираются также на лежень посредине, наслонные стропила легче, в том числе и в сборке. Они лучше подходят для больших крыш.

Устройство двухскатной крыши своими руками

Как уже отмечалось, двухскатная крыша пользуется особой популярностью благодаря тому, что её конструкция позволяет возвести её своими руками. Что естественно довольно привлекательно для тех, кто любит строить сам или хочет существенно сэкономить.
Возведение конструкции двухскатной крыши состоит из нескольких больших этапов, каждый из которых важно выполнить правильно. В таком случае крыша будет стоять долго и не завалится.

Установка и крепление мауэрлата

Формально двухскатную крышу можно сделать без мауэрлата. В таком случае стропила будут опираться на балки перекрытия. Но так не рекомендуют делать по одной простой, но важной причине — балкам придётся принять на себя дополнительную нагрузку от крыши.
Устанавливается мауэрлат вдоль стены на которую будут опираться стропила, параллельно коньку дома, как это показано на фото.

Мауэрлат
Соединение мауэрлата

Концы брусьев, которые будут соединяться, запиливаются под углом в 90 градусов. После того, как концы прикладывают друг к другу, их скрепляют болтами и только ими. Важно не использовать вместо болтов какой-то другой материал, по типу гвоздей или проволоки.

Крепление

Способы крепления мауэрлата исходят из того, что он устанавливается поверху стены. При этом, он может располагаться как строго по центру стены, так и со смещением к одному из краёв. Но важно соблюсти расстояние в пять сантиметров до наружного края.

Между стеной и брусом кладётся слой гидроизоляции. Для этого подойдёт вполне и простой рубероид.

Это защитит дерево от влияния влаги, которая может попадать на стены. Само крепление должно быть максимально прочным, ведь ему придётся выдерживать ветровую нагрузку. Существует несколько способов фиксации мауэрлата к стене.
Способы крепления мауэрлата к стенам во многом зависят от того, из какого материала строится дом.

  • Если здание возводят из монолита, то лучшим решением являются анкерные болты;
  • Если дом возводится из бруса, то обычным решением являются деревянные нагели. Их можно усилить дополнительным креплением;
  • Довольно распространённым вариантом крепления являются скобы. Их любят за то, что они довольно универсальны, хотя и не являются наиболее прочным решением;
  • Если здание возведено из пористых материалов, таких как пенобетон, то правильным выбором будет крепление мауэрлата на арматуру;
  • Шарнирное крепление, благодаря тому, что оно скользящее, подходит в первую очередь для тех домов, которые построены из материалов, дающих заметную усадку;
  • Как дополнительное крепление можно применять прочную, например — вязальную, проволоку. Как самостоятельный вариант она не применяется.

Правильный выбор крепления даст возможность пережить крыше удары даже самого сильного ветра.

Установка стропил и стоек

Существует два варианта сборки стропильных ног. Их можно собрать или сверху, на крыше, или внизу, на земле. Второй вариант проще делать своими руками, но он занимает больше времени. Второй потребует использования механизмов, поскольку вручную конструкцию стропильной системы наверх поднять сложно.

Но, так или иначе, изготовление стропил нужно делать строго по разметке. Для этого хорошо подходят специальные шаблоны, которые делаются из фанеры после того, как были произведены все расчёты.

Схема крепления стропил

Перед креплением стропильных ног к мауэрлату в них надо сделать запил. Пилить можно только стропила, поскольку такие процедуры над мауэрлатом ослабляют его. Для крепления используют три гвоздя. Два из них забиваются по краям, а третий нужно вбить через верхнюю плоскость конструкции по центру. Благодаря использованию трёх вбитых таким образом гвоздей стропильная нога хорошо притягивается к мауэрлату и

Устройство двухскатной крыши - как сделать монтаж, продумать конструкцию и проект дома, как рассчитать площадь кровли, выбрать чертежи, смотрите видео и фото

При постройке частных домовладений самыми востребованными считаются проекты домов с двухскатной крышей, их можно увидеть на фото. Конструкция таких кровель отличается простотой по сравнению с четырехскатными (их также называют вальмовыми). Для создания каркаса двухскатной крыши используют деревянные балки и доски, небольшой вес которых позволяет построить стропильную систему своими руками.

Конструкция двухскатной крыши включает такие элементы:

Стропильных системы: их виды и отличия



Стропильные системы бывают двух видов: висячие и наслонные.

Висячие стропила двускатной крыши своими концами опираются на боковые стены, создавая распирающее усилие, негативно воздействующее на стены. Чтобы устранить это действие, стропильные ноги соединяют затяжкой, в результате чего образуется треугольник – самая жесткая из геометрических фигур, поскольку она не подлежит деформации, в каком бы направлении не действовали нагрузки. Затяжками могут быть балки перекрытия. Читайте также: "Как сделать стропила на двухскатную крышу". Висячие стропила вместе с  балками перекрытия в качестве затяжек используют для устройства мансарды, когда строится двухскатная крыша дома своими руками (прочитайте: "Как строить крышу"). Помимо нижней затяжки также требуется верхняя затяжка на расстоянии, не меньшем 50 сантиметров от конька. Висячие стропильные системы создают в том случае, когда между двумя наружными стенами расстояние составляет не более 10 метров, и отсутствует внутренняя несущая стена, разделяющая на две половины внутреннее пространство здания.  Наслонные стропила устанавливают, когда имеется опорная балка, передающая вес крыши от конька на расположенную посередине между наружными стенами дома несущую стену. Если вместо несущей внутренней стены стоят колонны, разные виды стропил чередуют. На колонны будут опираться наслонные стропила, а между колоннами смонтируют висячие стропила.

Установка стропил двухскатной крыши, подробное видео:



Особенности создания двускатной крыши



Когда стены дома построены из бревна или бруса, то функцию мауэрлата выполняет верхний брус. Но, если стены здание выполнены из кирпича, для крепления мауэрлата к несущей основе до того, как устанавливается  двухскатная или четырехскатная крыша, в кладку монтируют металлические минимум 10-миллиметровые стержни с резьбой и применяют болты с шайбами. Выполняя монтаж мауэрлата, между соседними крепежами соблюдают интервал, равный 1-1,5 метра. Чтобы избежать намокания стен, прокладывают гидроизоляцию из двух слоев рубероида.      В том случае, когда стенки возводят из пенобетонных или керамических блоков, то поверх них для монтажа мауэрлата заливают армированный бетонный слой, имеющий высоту 200-300 миллиметров. К арматуре прежде, чем залить бетон, крепят металлические стержни с резьбой. Места расположения стропил на мауэрлате помечают, используя рулетку и карандаш. Когда деревянный брус установлен, начинают подготовку стропильных ног. На нижнем их конце на 1/3 ширины делают вырез, чтобы нога прочно упиралась в мауэрлат.  Читайте также: "Как правильно установить стропила двускатной крыши".
Виды двухскатных крыш разнообразны, но в любом случае угол уклона скатов на них должен составлять 15-20 градусов в районах с сильными ветрами, а там, где выпадает большое количество осадков, 35-40 градусов, тогда снег и вода будут быстро скатываться с поверхности кровли.  Эти нюансы нужно учитывать ещё до того, как рассчитать площадь крыши.
При установке висячих стропил их собирают заранее, скрепляя болтами или металлическими накладками. Когда стропильные фермы готовы, монтируют две крайние из них, а затем – промежуточные.  Все стропильные элементы временно фиксируют укосинами – их в дальнейшем убирают. После этого к стропильным ногам для образования свеса крыши прикрепляют кобылки. Когда завершен монтаж стропил и кобылок, выполняют обрешетку, также на коньке закрепляют массивные доски. Теперь стропильная конструкция представляет собой единую систему.  Читайте также: "Двускатная крыша гаража своими руками".

Когда используют наслонные стропила, в первую очередь устанавливают лежень, а на него монтируют опоры, на которые помещают коньковый брус. Для закрепления конструкции пользуются укосинами. Затем на коньковый брус монтируют стропильные ноги, при этом их длина должна быть чуть больше, чем надо, чтобы после скручивания между собой двух стропил выпирающие концы можно было обрезать. Использование такой технологии позволяет значительно ускорить проведение работ по постройке двухскатной крыши.



После завершения монтажа системы стропил зашивают фронтоны и свес и приступают к монтажу покрытия кровли. Чтобы приобрести материал, необходимо знать, как рассчитать площадь двухскатной крыши и таким образом не ошибиться с его количеством. Для этого определяют площадь каждого из двух скатов, умножив его длину (высоту) на ширину (длину конька). Заметим, что очень важно изначально правильно рассчитать высоту конька двускатной крыши.   Затем полученные результаты складывают. Перед тем, как посчитать площадь двухскатной кровли, делают выбор определенного кровельного материала и только потом высчитывают его количество, зная размеры создаваемой кровельной поверхности.  Прочитайте также: "Устройство двускатной крыши и ее особенности".

Конструкции двускатных крыш различных типов

Двускатные крыши - это популярный вариант кровли для многих объектов недвижимости, с выбором из множества вариантов дизайна. Выбор подходящей крыши для вашей собственности важен как с точки зрения эстетики, так и с точки зрения функциональности, поэтому мы собрали здесь руководство по различным типам конструкции двускатной кровли.

Что такое двускатная крыша?

Двускатная крыша - это распространенный тип кровли, используемый для многих строительных конструкций. У него будут две наклонные стороны, которые соединяются, образуя гребень, и его легче всего определить по треугольной форме, образованной на каждом конце.Двускатные крыши - идеальная конструкция для областей с холодными погодными условиями, поскольку они могут легко проливать воду и снег, однако они могут оказаться проблематичными в районах с сильным ветром, если рамы не имеют надлежащей поддержки.

Двускатная крыша также является подходящим вариантом для тех, кто хочет увеличить высоту над головой при переоборудовании чердака и улучшить вентиляцию чердака. Есть несколько вариантов стандартной двускатной крыши, в том числе:

Крыша двускатная коробка

Коробчатые двускатные крыши имеют треугольные надставки на каждом конце дома, причем секция крыши закрыта на конце.Эта конструкция чрезвычайно похожа на стандартную двускатную крышу, но больше отличает треугольное сечение конструкции.

Передний фронтон

Фронтальная двускатная крыша просто помещается в передней части дома, а входная дверь обычно размещается под фронтоном. Это обычная особенность домов в колониальном стиле, но становится все более популярной в качестве дизайна.

Поперечно-двускатная крыша


Поперечно-двускатная крыша состоит из двух или более линий двускатной крыши, пересекающихся под углом, чаще всего с двумя коньками, расположенными перпендикулярно друг другу.Дома с такой конструкцией часто будут иметь более сложную планировку из-за изменения формы поперечно-двускатной крыши на конструкции дома. Например, дома с поперечно-двускатной крышей могут иметь отдельные крылья, большую веранду или пристроенный гараж.

Двускатная крыша с односкатной пристройкой

Типичным изменением пристройки к существующей двускатной крыше является добавление односкатной крыши к коньку двускатной крыши. Этот гибридный дизайн - популярное решение для владельцев недвижимости, желающих расширить дом, поскольку он дает возможность увеличить высоту и пространство без необходимости полностью изменять структуру и эстетику крыши.

Голландская двускатная крыша

Голландская двускатная крыша - это гибрид двускатной и вальмовой крыши. Типичный дизайн состоит из двускатной крыши, размещенной поверх вальмовой крыши, что обеспечивает больше места на чердаке. Это популярный дизайн среди многих владельцев недвижимости, который добавляет дому эстетическую привлекательность, а также обеспечивает практическую функцию дополнительного пространства.

Мы гордимся тем, что предлагаем высококачественные услуги по проектированию и установке двускатной кровли здесь, в JTC Roofing, с нашей опытной командой, которая всегда под рукой, чтобы посоветовать наиболее подходящие материалы и дизайн для ваших требований.

Для получения дополнительной информации о предлагаемых нами продуктах и ​​услугах свяжитесь с нами сегодня, и мы будем рады помочь с любыми вопросами, которые могут у вас возникнуть.

10 типов крыш, о которых вы не знали

Кровля

10.05.2019

доля

Когда вы выбираете стиль кровли, вы можете в первую очередь подумать о визуальном воздействии. Хороший внешний вид имеет значение, но не менее важны практичность, срок службы и прочность.

Если вы когда-нибудь задумывались, насколько важна хорошая крыша для вашего дома, не пропустите этот список!

УЗНАЙТЕ ОБ ОСНОВНЫХ ВИДАХ КРЫШ

Выбрать форму крыши сложнее, чем кажется. Есть много разных типов крыш, и все они обладают уникальными свойствами.

  1. Двускатная крыша

    Термин « фронтон » относится к треугольному пятну, которое образуется при пересечении двух скатных участков крыши.

    Двускатная крыша - очень популярный тип кровли: ее легко построить, она хорошо отводит воду, облегчает вентиляцию и может применяться в большинстве домов.

  2. Бедро

    Вальмовая крыша построить немного сложнее и обычно имеет 4 стороны. Это популярный выбор, но без вентиляции. Они лучше работают в районах с сильным ветром.

  3. Голландский

    Голландская крыша - это в основном шатровая крыша с небольшими двускатными крышами на концах. Результат - более легкий доступ к нижней части крыши с дополнительными преимуществами естественного света и дополнительного пространства.

  4. Мансардная крыша

    Это французский дизайн, и его сложнее построить, чем шатровую или двускатную крышу.На самом деле он имеет два склона по одному с каждой стороны. Нижняя часть ската крыши более крутая, так что скат крыши едва начинается. Это дает больше места внутри и в большинстве случаев создает дополнительное пространство.

  5. Плоская крыша

    Большинство плоских крыш на самом деле не на 100% плоские, это крыши с небольшим уклоном, которые кажутся плоскими, но имеют небольшой уклон, чтобы учесть сточные воды.

  6. Односкатная крыша

    Односкатная крыша похожа на плоскую крышу, но имеет больший уклон, ее часто используют для пристроек или с другими стилями кровли.

  7. Крыша-бабочка

    Это очень современный дизайн, уникальный с эстетической точки зрения. Он обеспечивает много света и вентиляции, но дренаж - проблема.

  8. Крыша Gambrel

    Ее также называют крышей сарая, потому что она широко использовалась в сараях. Обеспечивает дополнительное пространство на чердаке.

  9. Мансардная крыша

    Слуховое окно - это скорее дополнение к существующей крыше. Это окно и крыша (остроконечная, шатровая, плоская и др.), Выступающие из существующего ската крыши.Функциональное мансардное окно создает полезное пространство на крыше, добавляя естественного света и свободного пространства над головой.

  10. M образный

    М-образная крыша - это в основном двускатная крыша с двумя наклонными сторонами, которые пересекаются посередине с соответствующими наклонами с каждой стороны.

Спорим, вы не знали, что существует так много типов крыш. Но что наиболее важно, это материал, который вы выберете… Натуральная шиферная крыша - всегда беспроигрышный вариант, поскольку она улучшит внешний вид вашего дома за счет невероятных технических и эстетических свойств.

Хотите узнать больше о стилях крыш? Тогда не пропустите эти 10 лучших современных домов с скатными крышами!

10 видов крыш, о которых вы не знали

Натуральный шифер доля

Когда вы выбираете стиль кровли, вы можете в первую очередь подумать о визуальном воздействии. Хороший внешний вид имеет значение, но не менее важны практичность, срок службы и прочность.

Если вы когда-нибудь задумывались, насколько важна хорошая крыша для вашего дома, не пропустите этот список!

УЗНАЙТЕ ОБ ОСНОВНЫХ ВИДАХ КРЫШ

Выбрать форму крыши сложнее, чем кажется.Есть много разных типов крыш, и все они обладают уникальными свойствами.

  1. Двускатная крыша

    Термин « фронтон » относится к треугольному пятну, которое образуется при пересечении двух скатных участков крыши.

    Двускатная крыша - очень популярный тип кровли: ее легко построить, она хорошо отводит воду, облегчает вентиляцию и может применяться в большинстве домов.

  2. Бедро

    Вальмовая крыша построить немного сложнее и обычно имеет 4 стороны.Это популярный выбор, но без вентиляции. Они лучше работают в районах с сильным ветром.

  3. Голландский

    Голландская крыша - это в основном шатровая крыша с небольшими двускатными крышами на концах. Результат - более легкий доступ к нижней части крыши с дополнительными преимуществами естественного света и дополнительного пространства.

  4. Мансардная крыша

    Это французский дизайн, и его сложнее построить, чем шатровую или двускатную крышу. На самом деле он имеет два склона по одному с каждой стороны.Нижняя часть ската крыши более крутая, так что скат крыши едва начинается. Это дает больше места внутри и в большинстве случаев создает дополнительное пространство.

  5. Плоская крыша

    Большинство плоских крыш на самом деле не на 100% плоские, это крыши с небольшим уклоном, которые кажутся плоскими, но имеют небольшой уклон, чтобы учесть сточные воды.

  6. Односкатная крыша

    Односкатная крыша похожа на плоскую крышу, но имеет больший уклон, ее часто используют для пристроек или с другими стилями кровли.

  7. Крыша-бабочка

    Это очень современный дизайн, уникальный с эстетической точки зрения. Он обеспечивает много света и вентиляции, но дренаж - проблема.

  8. Крыша Gambrel

    Ее также называют крышей сарая, потому что она широко использовалась в сараях. Обеспечивает дополнительное пространство на чердаке.

  9. Мансардная крыша

    Слуховое окно - это скорее дополнение к существующей крыше. Это окно и крыша (остроконечная, шатровая, плоская и др.), Выступающие из существующего ската крыши.Функциональное мансардное окно создает полезное пространство на крыше, добавляя естественного света и свободного пространства над головой.

  10. M образный

    М-образная крыша - это в основном двускатная крыша с двумя наклонными сторонами, которые пересекаются посередине с соответствующими наклонами с каждой стороны.

Спорим, вы не знали, что существует так много типов крыш. Но что наиболее важно, это материал, который вы выберете… Натуральная шиферная крыша - всегда беспроигрышный вариант, поскольку она улучшит внешний вид вашего дома за счет невероятных технических и эстетических свойств.

Узнайте, где найти лучший шифер.

Хотите узнать больше о стилях крыш? Тогда не пропустите эти 10 лучших современных домов с скатными крышами!

Что такое остроконечная крыша? (с изображением)

Остроконечная крыша - это тип скатной крыши, в которой две половины крыши встречаются, образуя пик, который покрывает треугольные секции стены с обоих концов дома; Технически именно эти треугольные секции известны как фронтоны, причем крыша спроектирована вокруг фронтонов.Это контрастирует с шатровой крышей, которая напоминает простую пирамиду, поставленную на вершину дома. Остроконечные крыши очень распространены, и они бывают самых разных стилей. Конструкцию двускатной крыши очень легко выполнить в простой форме, и она создает больше места на верхнем этаже дома, чем шатровая крыша.

Двускатная крыша - это наклонная крыша, разделенная на две половины, которые сходятся наверху.

Когда дом имеет двускатную крышу, это означает, что фронтоны находятся по обе стороны от дома, поэтому, если смотреть на дом спереди, люди видят, как наклон крыши поднимается до пика линии крыши. Если обойти дом с остроконечным фасадом, то можно будет увидеть и фронтон. Фасадно-двускатная крыша запроектирована с фронтоном в передней части дома.

В отличие от этих простых конструкций, также можно увидеть крестообразную двускатную крышу, на которой план дома неправильный, что требует некоторых творческих уловок с дизайном крыши.Например, дом L-образной формы может иметь фронтоны на концах L. Dormers, выступы, которые поднимаются с крыши, чтобы создать больше света и пространства, также считаются поперечными фронтонами, потому что их линия крыши обычно перпендикулярна линии крыши дома. остальная часть дома.

В зависимости от места проживания двускатная крыша может быть преимуществом или недостатком.В регионах, подверженных сильным ветрам, фронтоны могут действовать как паруса, улавливая сильные ветры, а крыша потенциально может расколоться, как жестяная банка, потому что карнизы над фронтоном подвергаются слишком большой силе. С другой стороны, наклон двускатной крыши часто бывает очень крутым, а это означает, что снег с меньшей вероятностью оседает на крыше, что снижает риск обрушения.

Другое важное преимущество двускатной крыши состоит в том, что такую ​​крышу можно использовать для снятия ограничений строительства.В некоторых сообществах, например, запрещено строить трехэтажные дома, чтобы они оставались более деревенскими. Используя двускатную крышу, строители могут создать частичный третий этаж, который может быть довольно просторным, особенно если он спроектирован с мансардными окнами, тем самым создавая больше полезного пространства в доме.

Понимание различных типов крыш, конструкций и материалов крыш

Автор: Повышенная кровля / Комментарии к записи Какие разные типы крыш, конструкции крыш и материалы крыши отключены?

Попытка выяснить, что бывают разные типы крыш, что означают разные конструкции и стили крыш и какие кровельные материалы лучше всего подходят для вашего дома, может быть непосильной.Есть много вариантов на выбор в зависимости от типа вашей крыши, внешнего вида, к которому вы стремитесь, и суммы, которую вы можете позволить себе потратить. Давайте посмотрим на различные типы крыш, кровельные материалы и конструкции крыш.

Какие бывают виды кровельных материалов?

При таком большом количестве различных типов кровельных материалов и черепицы бывает сложно понять, какие кровельные материалы лучше всего подходят для вашего проекта. Какие плюсы и минусы у разных видов кровельной черепицы и материалов?

  • Черепица

    • Плюсы - Черепица пользуется популярностью у тех, кто озабочен ограничением притяжения.Домовладельцы, чей внешний вид украшает испанский или средиземноморский стиль, сразу же влюбятся в черепицу. Они обеспечивают уникальную визуальную привлекательность, которая может прослужить 80 лет или дольше. Вам будет трудно найти черепицу, которая прослужит дольше.
    • Минусы - Стоимость может быть высокой. В вашем доме должен быть прочный кровельный каркас, которого будет достаточно, чтобы выдержать вес. Ходьба по черепице может привести к ее поломке. Для установки черепицы требуется квалифицированный профессиональный кровельщик.
  • Битумная черепица

    • Плюсы - Асфальтовая черепица - самый популярный вид кровельной черепицы. Это недорогой вариант, который полностью соответствует требованиям Energy Star в отношении фальца для «прохладной крыши». В целом кровельщики считают битумную черепицу качественной. Вы можете ожидать, что асфальтовая черепица прослужит от двух до трех десятилетий.
    • Минусы - Хотя битумная черепица несколько тоньше, чем другая черепица, она довольно прочная.Если вы предпочитаете более долговечную черепицу, подумайте о более толстых версиях традиционной битумной черепицы. Хотя модернизированная версия асфальтовой черепицы будет стоить дороже, вам не придется тратить деньги на франшизу каждый раз, когда сильный шторм пронизывает ваш город.
  • Деревянная черепица

    • Плюсы - Деревянная черепица имеет естественный состаренный вид, который обожают многие домовладельцы. Эта черепица также очень привлекательна для домовладельцев.Срок службы деревянной черепицы определяется типом древесины, которую выбирает домовладелец. Кровельная черепица из красного дерева и кедра может служить более полувека.
    • Минусы - Деревянная черепица стоит дороже, чем асфальт, но при этом обеспечивает более привлекательный внешний вид. Деревянную черепицу очень сложно установить, и поврежденную черепицу необходимо немедленно заменить, чтобы предотвратить дальнейшее повреждение крыши. Их непросто установить, если вы собираетесь выполнять работу самостоятельно. Если вы не скупитесь на гроши, деревянная черепица станет прекрасным дополнением вашего дома.
  • Металлические крыши

    • Плюсы - Металлические крыши идеально подходят для домов с крутой или плоской линией крыши. Домовладельцы, которые выбирают металл с низким содержанием гальваники, обнаружат, что металлические крыши чрезвычайно рентабельны. Доступность этой кровли - одна из основных причин, почему она стала такой популярной. Металлические крыши отражают ультрафиолетовые лучи, что увеличивает их энергоэффективность для более долгосрочной экономии. Не беспокойтесь о сроке службы металлической крыши.Вероятно, это продлится около полувека.
    • Минусы - Металлическая крыша на более крутом склоне может стоить дороже во время установки. Эта начальная стоимость компенсируется экономией за счет более низких счетов за электроэнергию. Во время сильного ливня звук может раздаваться эхом, что может беспокоить некоторых людей. Металлические крыши действительно требуют квалифицированного профессионального монтажа, чтобы они прослужили дольше.
  • Сланцевая черепица

    • Плюсы - Сланцевая черепица создается из осадочной породы, разделяющейся на тонкие листы.Сланцевая черепица может прослужить 75 лет или дольше. Они отлично противостоят водопоглощению и их нелегко повредить при сильном ветре и граде.
    • Минусы - Сланцевая черепица стоит дороже, чем асфальт, но при этом имеет уникальный внешний вид. Вам понадобится прочный каркас кровли, которого хватит, чтобы выдержать вес шиферной крыши. Установка и ремонт должны выполняться квалифицированным специалистом.
  • Шифер из синтетического каучука

    • Плюсы - Шифер из синтетического каучука имеет естественный вид.Их можно разрезать ножом, чтобы они соответствовали более сложным стилям крыши. Сланцевая плитка из синтетического каучука намного легче сланцевой плитки. Срок службы сланца из синтетического каучука зависит от используемого типа.
    • Минусы - Стоимость укладки сланцевой плитки из синтетического каучука все еще высока, но ниже, чем из натурального сланца. Они восприимчивы к повреждению спутниковыми антеннами, ходьбой по ним или градом. Сланцевая плитка из синтетического каучука не так прочна, как сланцевая плитка. Может быть труднее найти квалифицированного специалиста, который сможет установить шиферную плитку из синтетического каучука.
  • Застроенная кровля (BUR)

    • Плюсы - Застроенная кровля (BUR) состоит из слоев асфальта, гудрона или клея с заполнителем. Использование BUR идеально подходит для плоских крыш с верхним настилом или, как правило, с интенсивным пешеходным движением. Чтобы максимально использовать долговечность BUR, проводите регулярные осмотры и ремонт (по мере необходимости) и не допускайте попадания мусора на крышу.
    • Минусы - Стоимость БУР может быть больше, чем у разнообразного асфальта.У вас должна быть плоская крыша или очень небольшой уклон для установки БУР. БУР летом может стать липким.
  • Зеленые крыши

    • Плюсы - Зеленые крыши чрезвычайно экологичны. Крыша покрыта растениями, чтобы улучшить качество воздуха, уменьшить сток воды и помочь изолировать дома. Это помогает снизить городской остров тепла. Использование зеленой крыши может помочь сократить ваши счета за электроэнергию в течение всего года. При регулярном уходе зеленая крыша может прослужить долго.
    • Минусы - Стоимость установки зеленой крыши зависит от типа. Зеленые крыши требуют больших усилий, включая: прочную структурную опору, гидроизоляцию, дренаж, фильтрацию воды, почву и растения. Для здоровой зеленой крыши необходимо регулярное обслуживание.
  • Солнечная плитка

    • Плюсы - Солнечная черепица работает двояко, помогая защитить вашу крышу и являясь системой производства энергии. Солнечные плитки могут быть легко установлены в существующую черепицу.Добавление этих плиток может помочь компенсировать затраты на электроэнергию.
    • Минусы - Поскольку этот тип плитки является более новым, солнечные плитки по-прежнему имеют высокую стоимость. Цена на солнечную плитку снижается, поскольку она становится все более популярной. Солнечные плитки действительно требуют квалифицированного специалиста, чтобы убедиться, что они установлены правильно.

Каковы различные типы конструкций крыш, формы и стили крыш?

Знание типа крыши может помочь вам решить, какой кровельный материал или черепица лучше всего подходят для вашего дома.Если вы не знаете, какой у вас тип крыши или ее стиль, ниже представлены 13 различных типов крыш. Итак, что это за разные типы конструкций, форм и стилей крыш?

  1. Крыши Saltbox

    Крыши Saltbox предпочитают те, кому важен внешний вид. Его уникальный стиль является прекрасным украшением для глаз. Он отличается большим шагом, асимметрией и двумя сторонами с контрастирующими длинными / короткими длинами. Крыши соляных ящиков обычно используются в домах с одноэтажным домом с одной стороны и двухэтажным с противоположной стороны.Конструкция соляной камеры имеет тенденцию обеспечивать большее сопротивление ветру, чем стандартный двускатный дом.

  2. Мансардные крыши

    Мансардные крыши четырехскатные. С каждой стороны дома по два склона. Самый нижний склон круче верхнего. В некоторых случаях верхний откос не виден с уровня земли. Уникальная французская эстетика крыши позволяет создавать дополнительные жилые помещения / кладовые в верхней части дома!

  3. Gambrel Roofs

    Gambrel Roofs не слишком сильно отличаются от мансардных крыш.Основные отличия заключаются в том, что крыши в стиле Гамбрель имеют прямые двускатные концы и имеют голландские корни по сравнению с французскими корнями мансард.

  4. Пирамидальные крыши

    Пирамидальные крыши - это так, как кажется. Он имеет форму пирамиды! Пирамидальные крыши обычно устанавливают на крохотных частях дома. Их также обычно устанавливают в гаражах, домиках для бассейнов и других небольших сооружениях.

  5. Вальмовые крыши

    Вальмовые крыши мало чем отличаются от пирамидальных крыш.Вместо того, чтобы создавать точку наверху, каждая сторона соединяется плоской секцией или гребнем. С точки зрения архитектора, вальмовая крыша гораздо прагматичнее пирамидальной. Это наиболее распространенный тип кровли, который лучше работает в районах с сильным ветром.

  6. Скрещенные двускатные крыши

    Крыша этого типа напоминает треугольник, если смотреть со стороны переднего двора дома. Хотя есть несколько различных разновидностей остроконечных крыш, они особенно красивы (и функциональны) в домах с дополнительными крыльями.Таким образом, каждая секция дома может иметь собственную двускатную крышу для максимальной эстетической привлекательности.

  7. Плоские крыши

    Плоские крыши довольно легко построить по сравнению с другими, более сложными типами крыш. Плоские крыши отдают предпочтение своей простоте и доступности. Плоская крыша выдержит ваш вес, если вы решите по ней ходить. Единственным недостатком этого типа крыши является то, что грязь, пыль, листья и другой мусор могут собираться на ее поверхности легче, чем крыши других типов.

  8. Крыши капота

    Крыши капота мало чем отличаются от шатровых крыш и крыш пирамид. Однако эта крыша имеет две стороны, которые наклонены наружу под углом, чтобы обеспечить укрытие для сидячих мест на открытом воздухе. Благодаря тому, что карниз выходит за пределы дома, легче избежать просачивания воды вокруг оклада и по внутренним стенам.

  9. Skillion Roofs

    Крыша Skillion построена с одним скатом.Его лучше всего рассматривать как гибрид треугольной и плоской крыш. Во многих случаях скиллионные крыши используются на одной секции дома. Дождевая вода имеет тенденцию легко стекать с крыш.

  10. Пилообразная

    Пилообразная крыша имеет две или несколько параллельных скатных крыш, в которых наклонные и вертикальные поверхности чередуются. Внешний вид напоминает пильный диск сбоку. Высокие пики позволяют использовать сводчатые потолки или жилые помещения на чердаках.

  11. Крыши типа «бабочка»

    Крыша типа «бабочка» состоит из двух сдвоенных частей, которые пересекаются посередине и имеют V-образную форму.То, как эти две части встречаются в средней части, создает эффект крыльев бабочки, летящей снаружи. Средняя часть крыши-бабочки позволяет собирать дождевую воду, поэтому требуется больше дренажа по центру.

  12. Криволинейные крыши

    Криволинейные крыши мало чем отличаются от крыш skillion, за исключением того, что плоскости изогнуты. Изгиб может быть небольшим или иметь форму арки. Изогнутые крыши создают неповторимую привлекательность бордюров. Более низкий уклон отлично подходит для районов с сильным ветром, а более высокий уклон отлично подходит для стекания воды.

  13. Куполообразная крыша

    Куполообразная крыша имеет многоугольную форму с перевернутой чашей. Куполообразные крыши не только красивы по дизайну, но и очень долговечны. Конструкция куполообразных крыш зависит от сложности проекта и может сделать дом более сдержанным. Их часто добавляют в купола и беседки.

Что еще узнать о крышах? Прочтите о различных типах систем вентиляции чердачных крыш, их плюсах и минусах.

Неважно, какой тип крыши вы или какой материал вы хотите использовать, Elevated Roofing может отремонтировать и заменить их все. Мы предоставляем всем домовладельцам бесплатный осмотр крыши, чтобы определить, нужен ли какой-либо ремонт. Свяжитесь с нами через наш веб-сайт, чтобы запросить бесплатный осмотр крыши сегодня! Elevated Roofing, LLC
15222 King Road, Suite 402
Frisco, Texas 75034
469-305-0010

Связанные

Создание скатных и двускатных крыш вручную

Информация в этой статье относится к:

ВОПРОС

Как я могу вручную создать скатную крышу или двускатную крышу?

ОТВЕТ

В этом уроке мы покажем вам, как установить параметры по умолчанию для строительства крыши, как вручную рисовать плоскости крыши для создания шатровой крыши и как вручную создавать плоскости крыши для двускатной крыши.

Home Designer Pro также позволяет автоматически создавать крыши. Вы можете использовать автоматические кровельные инструменты для создания вальмовых или двускатных крыш. Однако в некоторых ситуациях может оказаться проще создать крышу вручную.


Создание плоскостей крыши вручную

  1. Сначала запустите Home Designer Pro и выберите Файл> Новый план , чтобы создать совершенно новый пустой план, на котором еще ничего не нарисовано.
  2. Затем установите параметры крыши по умолчанию, выбрав Build> Roof> Build Roof , чтобы открыть диалоговое окно Build Roof .

    • Снимите флажок Auto Rebuild Roofs , если он установлен.

    • Установите шаг (дюймы 12) на 6 дюймов.
    • Обратите внимание, что Roof Overhang установлен на 18 дюймов. В этом уроке мы не будем изменять это, но это важно помнить для последующих шагов.
  3. Выберите Build> Wall> Straight Exterior Wall и нарисуйте по часовой стрелке полностью замкнутую прямоугольную конструкцию с 4 стенами.

    Для целей этого примера наша структура имеет размер 30 футов на 40 футов.

  4. Выберите Build> Roof> Roof Plane , щелкните и перетащите базовую линию по длине стены.

    Создавая шатровую крышу, убедитесь, что вы не рисуете по всей длине стены, так как вам понадобится пространство с обоих концов для смежных плоскостей крыши.

  5. Отпустите кнопку мыши и переместите курсор вверх. При перемещении курсора отображается предварительный контур плоскости крыши.

  6. Щелкните внутри комнаты, чтобы установить край гребня плоскости крыши и завершить первую плоскость крыши.

Двускатная крыша создается двумя противоположными плоскостями крыши, которые встречаются на коньке.

Создание двускатной крыши с помощью ручных плоскостей крыши

  1. Используя описанные выше шаги, нарисуйте две противоположные плоскости крыши, чтобы создать двускатную крышу.

  2. Используйте инструмент Select Objects , чтобы выбрать верхний край нижней плоскости крыши.

  3. Нажмите кнопку редактирования Соединение плоскостей крыши , затем нажмите нижний край верхней плоскости крыши, чтобы присоединиться к выбранному краю первой плоскости.

    Примечание: Чтобы использовать инструмент «Соединить плоскости крыши», необходимо сначала определить, какие края плоскостей крыши могут выходить на гребень, выступ или впадину. Программа будет пытаться соединить две плоскости вдоль линии их пересечения, когда это возможно.


  4. Теперь у вас должно получиться две соединенных плоскости крыши.

  5. Теперь вытяните стороны каждой плоскости крыши так, чтобы они выходили за внешние стены.

    Когда мы выбираем сторону одной из плоскостей крыши, мы видим временную размерную линию, указывающую ее расстояние от стены.

  6. Нажав на эту размерную линию, мы можем установить расстояние между стороной плоскости крыши и внешней стороной слоя стены с помощью отображаемого встроенного текстового поля.

    • Вылет по умолчанию , который мы видели ранее в диалоговом окне «Построить крышу», был установлен на 18 дюймов.

    • Если вылет установлен на 18 дюймов, плоскость крыши будет на расстоянии 18 дюймов от внешней стороны стены. Это потому, что он измеряется внутрь.
    • Если мы установим выступ равным нулю, край выступа будет точно совпадать с внешней стороной стены.
    • Мы хотим измерить 18 дюймов от внешней стороны, поэтому мы вводим отрицательные восемнадцать дюймов (-18 дюймов) и нажимаем . Введите .
  7. Повторите этот процесс для другой стороны верхней плоскости крыши.

  8. Вы можете повторить тот же процесс для нижней плоскости крыши или просто перетащить края, чтобы они совпадали с верхней плоскостью крыши. Для этого используйте инструмент Select Objects , чтобы выбрать плоскость крыши, щелкнув по любому боковому краю, выберите ручку Move и перетащите ее, пока она не защелкнется на углу другой плоскости крыши. Обратите внимание на красный индикатор, отмечающий точку привязки.

  9. Выберите 3D> Создать камеру перспективы> Полный обзор , чтобы увидеть, что теперь у нас есть законченная, нарисованная вручную двускатная крыша.

Вальмовая крыша имеет плоскости крыши, построенные над каждой внешней стеной в плане, над которой нет другой стены.

Создание вальмовой крыши с помощью ручных плоскостей крыши

  1. Мы будем использовать существующий план из раздела выше, но сначала нам нужно будет удалить существующие плоскости крыши на нашем плане, выбрав Build> Roof> Delete Roof Planes .
  2. Нарисуйте вручную плоскости крыши над каждой внешней стеной плана.

  3. Щелкните сбоку одной из плоскостей крыши, чтобы выбрать ее. Убедитесь, что у вас выбрана правильная кромка, щелкните инструмент редактирования Соединение плоскостей крыши , а затем щелкните соседнюю плоскость крыши, чтобы соединить их под углом.

  4. Повторите то же самое для остальных плоскостей крыши.

  5. Теперь соедините коньки верхней и нижней плоскостей крыши с помощью инструмента редактирования Join Roof Planes .

  6. Чтобы соединить меньшие плоскости боковой крыши, просто перетащите его маркер редактирования, пока он не зафиксируется на пересечении.

  7. Выберите 3D> Создать вид в перспективе> Полный обзор , чтобы увидеть, что теперь у нас есть готовая вальмовая крыша.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ

Более подробную информацию об автоматических и ручных плоскостях крыши можно найти в Home Designer Pro, выбрав меню Help и нажав Launch Help , чтобы отобразить меню справки программного обеспечения.Щелкните вкладку «Содержание» и прокрутите вниз до главы «Крыши» для дальнейшего просмотра информации.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
