Вертикальный мангал своими руками из металла чертежи фото: Вертикальный мангал своими руками из металла: чертежи, фото

делаем своими руками, подробные фото видео инструкции

Шашлык остается одним из дорогих сердцу блюд русского человека на природе. И достаточно традиционным по своему способу приготовления. Но все не так просто. Придуман новый способ жарки мяса в мангале.

Мангал вертикального приготовления шашлыков сконструировал народный кулибин А.П. Логинов. Его супруга, поддерживая здоровое питание, была против мяса, зажаренного на открытом огне.

Оглавление:

• 1 Зачем нужен вертикальный мангал?
• 2 Как сделать своими руками?
  • 2.1 Конструкция закрытого типа
  • 2.2 Конструкция открытого типа
• 3 Преимущества и недостатки
• 4 Заключение

Зачем нужен вертикальный мангал?

Всемирная организация здравоохранения доказала, что жир, падающий с мяса на угли, образует канцерогенное вещество бензпирен. Но канцероген не просто остается внизу, а с помощью дыма поднимается наверх, оказываясь в еде.

Справка! Употребление канцерогенов увеличивает риск развития злокачественных опухолей в организме человека (cancer в переводе с латинского языка – рак, а γεννάω (генао) с древнегреческого – рождаю).

Инженер-механик нашел способ, позволяющий избежать скопления бензпирена на мясе. И теперь его мангал с вертикальным расположением шашлыков заслуженно именуют мангалом эко.

Как сделать своими руками?

Конструкция закрытого типа

Для самостоятельного изготовления нетрадиционной жаровни инженерное образование необязательно. А вот навыки обращения с болгаркой и сварочным аппаратом пригодятся.

Материал используется разный. Чугун обладает хорошими износостойкими свойствами, но труден в обработке. Оцинкованная сталь имеет декоративный вид, но многих пугает ее возможность выделять токсичные вещества при нагреве до высоких температур. Скептики на это возражают, утверждая, что добиться такого при обычной жарке шашлыков невозможно.

Самыми популярными остаются металл в виде листов и нержавеющая сталь. Нержавейка признается заводскими производителями топливных сооружений лучшим материалом – она износостойкая, не боится перепадов температуры.

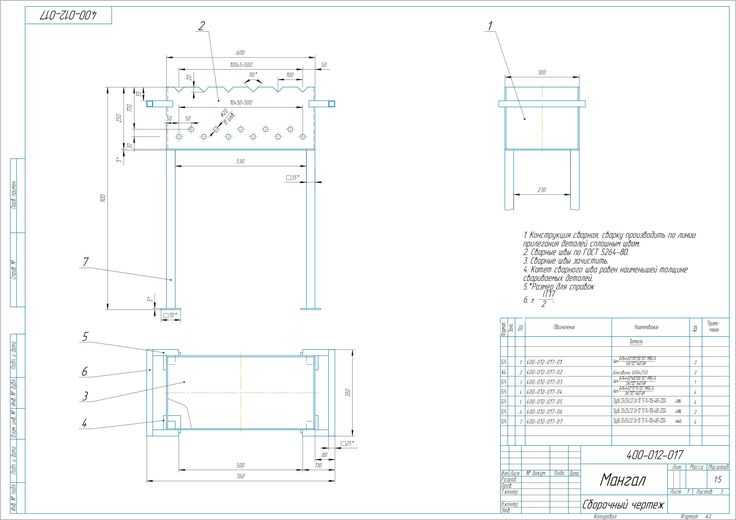

Чертеж №1.

Приготовленные заранее чертежи помогут не ошибиться в размерах и верно рассчитать пропорции. Каждую сторону внешнего короба лучше вырезать в форме трапеции из листов от 2 до 4 мм стали. Опытные умельцы рекомендуют брать от 3 до 5 мм.

Двухмиллиметровый металл обгорает за 3 года использования и быстро деформируется, зато хорошо подходит для мобильного варианта шашлычницы. Пятимиллиметровый металл сделает мангал тяжелым, но прочным и с длительным сроком эксплуатации – до 10 лет и больше.

Расширение вверху и сужение книзу основного корпуса позволяет делать закладку и вынимание шампуров быстрым, а наблюдение за жаркой удобным. Немаловажным моментом является и экономия топлива при достаточном объеме жара. Сварены углы должны быть под небольшим углом, примерно в 75 градусов.

Учтите! Длина сторон кожуха должна позволять вмещать шампур в вертикальном положении от ручки до кончика, чтобы жало могло упереться в дно конструкции. Или сделать отверстия в днище для острия вертелов.

Для удержания шампуров сверху приваривают четыре горизонтальные планки по периметру короба. А можно загнуть его стенки, выполнив по краям резьбу: углубления, в которые будут помещаться стержни шампуров, на расстоянии около 6 см друг от друга. Если отверстия сделать глубокие, это позволит отодвигать мясо подальше от угля к стенкам или наоборот, поближе, для качественного приготовления мяса.

Чертеж №2.

Также для творческого кулинарного подхода возможно перемещение шампуров из одного отверстия в другое: распределение тепла в коробе различно – ближе к углам прохладнее. Устанавливать шпажки нужно под углом, идущим параллельно трапециевидной форме топливника.

Выполнение короба своими руками из металла является первой частью работы. Вторая заключается в создании ящика для топлива из сетки, который устанавливается в центре мангала. Сетка не должна быть крупной, чтобы угли не вываливались из нее, но и не мелкой, — это увеличит время приготовления и затруднит обмен воздуха.

Высота топливника должна быть равна коробу, пропорции те же, но размера в два раза меньше, чтобы расстояние от стенок внутреннего короба до внешнего кожуха было приблизительно 20 сантиметров. В обычном мангале лучшей высотой от углей до мяса большинство считают 12-15 см, это же правило применимо и для вертикального мангала. В днище ящика для топлива нужно сделать отверстия по центру для циркуляции воздуха.

Обратите внимание! Ножки для мангала делают, учитывая рост того, кто будет готовить мясо, чтобы ему было сподручно подкладывать дрова или древесный уголь, устанавливать шампура и следить за приготовлением пищи.

Если мангал сделан не из листов нержавеющей стали, а из металла, нужна покраска. Не помешает и акриловый лак, состав которого отталкивает воду. Пренебрежение к окрашиванию изделия ручной работы может привести к образованию ржавчины и недолговечности. Красить внутри бесполезно, ни одно покрытие не выдержит высоких температур, да и не нужно. А вот аккуратно покрашенные внешние стороны мангала улучшат его вид, и конструкция будет хорошо вписываться в любой окружающий пейзаж.

Краску нужно выбрать безопасную, не выделяющую вредных веществ и при этом термостойкую. Кремний-органические эмали или краски, устойчивые к высоким температурам, хорошо для этого подойдут.

Конструкция открытого типа

Вертикальный мангал без внешнего корпуса обычно делают разборным и берут с собой в поездку. Это тот же центральный короб из сетки, но по его бокам расположены друг над другом зубчатые выступы, на которые кладут шампура в обычном для всех горизонтальном положении. При этом экологичность приготовленной пищи сохраняется, ведь огонь располагается сбоку, а не под мясом. Такой мангал может быть как односторонним, так и двухсторонним. Только переворачивать шампура нужно будет чаще, есть риск одностороннего приготовления мяса.

Преимущества и недостатки

Угольный вертикальный мангал конкурирует с горизонтальным благодаря своим качествам:

• Приготовленный в нем шашлык содержит меньшее количество канцерогенных веществ, которые допустимы Всемирной организацией здравоохранения в дозе не более 0, 36 микрограмм в день. При исследовании учеными в обычном шашлыке было обнаружено 60 мкг на килограмм мяса и больше;
• Улучшенный теплообмен мангала вертикального приготовления способствует обжариванию мяса одновременно со всех сторон, что снижает трудозатраты на переворачивание шашлыка, хотя без этого не обойтись;
• Мясной жир и сок не капает на угли, создавая копоть и едкий неприятный дым;
• Количество вертикально приготовленного мяса по-восточному за одну порцию возрастает в разы по сравнению с горизонтальным и может доходить до 7 кг;
• Пожарная безопасность приготовления пищи в такой конструкции выше, риск возгорания и получения ожогов уменьшается.

Чертеж №3.

Справка! В углах вертикального мангала температура меньше, чем в середине сторон. Особенность распределения тепла не стала проблемой, а превратилось в дополнительное достоинство. Ближе к углам на шампура нанизывают рыбу и овощи, а в середину сторон размещают стержни с мясом.

Недостатки вертикальной жаровни для шашлыка сводятся в более длительном времени приготовления, так как мясо от углей все же расположено дальше, чем в обычном мангале. Также есть сила привычки, заставляющая заядлых шашлычников отмечать, что запах и вкус все же не тот, что при горизонтальной жарке.

Заключение

Проблема здоровой пищи, экологичной и безопасной для людей, становится все актуальнее. Онкологическим заболеваниям подвержены все. Ограничить от лишнего канцерогенного фактора поможет оригинальный мангал, разработанный и запатентованный талантливым русским инженером. При этом сделать такой же, немного потрудившись, можно самостоятельно.

Мангал вертикальный своими руками: чертежи, фото, видео

Если взять жаровню вертикального типа и рассмотреть все возможные ее модели, то окажется, что их все объединяет одна особенность конструкции. В этих мангалах одинаково располагаются шампуры – а именно не над жаром, а по бокам. Обычно такие мангалы выполнены в форме колодца, на дно которого нужно поместить дрова или угли. Это мангал с несколько отклоненными боковыми сторонами, с размещенными на них креплениями для шампуров. С внутренней стороны этой конструкции находятся перегородки в виде решетки.

По информации всемирной организации здравоохранения жир, который попадает с мяса на угли, является причиной возникновения канцерогенного вещества бензипрен – то есть вещества, которое может вызвать такое заболевание как рак. При этом канцерогены не остаются на углях, а с дымом подымается вверх, попадает на еду и в воздух.

Один инженер-механик нашел способ, который позволяет предотвратить скопление бензипрена на мясе. Мангал этого изобретателя, в котором шашлыки располагаются вертикально, называется “мангал эко”.

Мангал вертикальный отличается целым рядом неоспоримых преимуществ:
• на нем можно готовить экологически безопасную еду – мясо сосредоточено в стороне от углей, поэтому на него дым не попадает; в итоге готовое блюдо отличается концентрацией вредных веществ, меньшей в 1000 раз, в сравнении с обычными мангалами;
• вертикальный мангал позволяет готовить больше еды за один раз;
• благодаря такой конструкции можно получить блюда из прожаренного мяса, рыбы, овощей;
• на пластинах, которые удерживают шампуры, можно сделать зазубрины – это даст возможность перемещать мясо дальше от огня или ближе к нему;
• такой мангал отличается безопасностью – его решетки предотвращают возможность получения ожогов или возгорания предметов, которые находятся поблизости.

Как устроен закрытый мангал

Конструкция закрытого мангала чаще всего делается из листов металла, нержавеющей стали. Производители заводских топливных устройств признают нержавейку как лучший материал из-за ее износостойкости и устойчивости к перепадам температур.

Рекомендуется заранее приготовить чертежи мангала – ориентируясь на них, вы не ошибетесь с размерами и верно рассчитаете пропорции. Каждую из сторон внешнего короба лучше вырезать в виде трапеции, используя стальные листы толщиной 2–4 мм. Умельцы с опытом советуют делать мангал из листов 3-5 мм.

Основной корпус вверху расширяется и внизу сужается, за счет чего можно быстро закладывать и вынимать шампуры, и удобно наблюдать за жаркой. Также такая конструкция позволяет экономить топливо при достаточном количестве жара. Листы следует сваривать под небольшим углом – порядка 75°.

Чтобы удерживать шампуры, в верхней части мангала по периметру короба привариваются 4 горизонтально расположенные планки. Другой вариант – загнутые стенки с резьбой по краям. В этом случае получится мангал с углублениями, в которые можно помесить стержни шампуров с расстоянием один от другого примерно 6 см. Отверстия можно проделать более глубокими, в этом случае мясо можно будет отодвинуть от углей дальше к стенкам или наоборот – придвинуть ближе.

Сооружение короба – это первый этап работы. Второй этап – создание ящика для топлива. Для изготовления этого ящика используется сетка, она располагается в мангале по центру. Сетка не должна быть со слишком большими ячейками, чтобы из нее не выпадали угли. Также стека не должна быть слишком мелкой – в этом случае увеличится время приготовления и затруднится вентиляция.

Топливник должен по высоте соответствовать коробу. Пропорции одинаковы, но размер – вдвое меньше, чтобы расстояние от стенок внутреннего короба до внешнего кожуха составляло примерно 20 см. Обычный мангал, как считается, должен в лучшем случае обеспечивать высоту от углей до мяса на уровне 12–15 см. Мангал вертикальный своими руками также отвечает этим требованиям. В днище топливного ящика в центральной части делаем отверстия – для вентиляции.

Важно! Ножки мангала нужно делать с учетом роста того, кто будет заниматься готовкой еды – этому человеку должно быть удобно закладывать в мангал топливо.

Открытая конструкция

Вертикальный мангал без внешнего корпуса обычно делается с разборной конструкцией, чтобы его можно было брать с собой на отдых на природе. Он выполнен в виде того же центрального короба из сетки, однако по бокам в нем один над другим размещены зубчатые выступы, на которые привычно горизонтально кладутся шампура.

В этом случае пища получается экологичной, поскольку источник тепла находится сбоку, но не под продуктами. Существует односторонний и двухсторонний мангал такого типа. Здесь нужно чаще переворачивать шампура, чтобы мясо не подгорело с одной стороны.

Заключение

Мангал вертикальный своими руками изготовить легко даже для неопытных сварщиков – для такой конструкции нужно минимум деталей и сварных швов. При этом каждый может взять за основу вышеописанные варианты вертикального мангала и сделать их строение более совершенным по своему усмотрению.

чертежей, инструкций, рекомендаций + фото готовых идей

Любую поездку на отдых за город или на дачу сложно представить без таинства приготовления шашлыка. С таким праздником ассоциируется приготовление мяса на углях, ведь запах костра придает оригинальности этому виду праздника. Большинство населения считает, что приготовление шашлыка – это сугубо мужское занятие.

Вкус шашлыка зависит не только от способности мариноваться, но и, конечно же, от инструмента, на котором он готовится. И этот механизм — барбекю. Ведь вкусный и сытный шашлык – залог отличного отдыха на природе.

Основные советы по маринованию мяса:

• не злоупотреблять употреблением соусов, кислого молока и майонеза;
• используйте натуральные маринады, такие как уксус или вино, лук, травы, специи.
• штук для шашлыка нарезать кубиками со стороной не менее 4-5 см.
• используйте «Правильный Жаровня».

Краткое содержание статьи:

Мангал и его характеристики

Его размеры должны позволять размещение шампуров с достаточным расстоянием между ними. Ширина мангала должна быть равна длине шампуров минус 12-18 см. Длину мангала следует рассчитывать исходя из того, что на каждый шампур будет приходиться примерно 8-10 см. Высота над углями не должна быть более 10 см, а глубина около 20-25 см.

И, конечно же, для удобства приготовления необходимо иметь прорези для шампуров по всей длине. Толщина стенки должна быть достаточно толстой.

Также не нужно счищать сажу с внутренней стороны стенок — она ​​придает мясу особый вкус. Ближе к низу необходимо сделать в боковых стенках отверстия, облегчающие приток воздуха.

Изготовление мангала

С чего начать приготовление барбекю? Для начала необходимо определиться с типом шашлыка, который вы хотите сделать. Размеры мангалов различны в зависимости от потребностей, вследствие чего они делятся на стационарные и переносные.

В зависимости от потребности необходимо выбрать материал для изготовления мангала. Далее мы рассмотрим все виды мангалов от простых до самых сложных.

Барбекю из металла

Наиболее популярным типом является мангал из листовой стали. Преимуществами этого типа являются низкая стоимость, простота сборки и минимальные трудозатраты.

Для его изготовления можно использовать куски листового металла, стальной цилиндр или бочку в сочетании с обрезками труб и уголков. А так как велика вероятность того, что этот материал может просто валяться у вас на даче под рукой в ​​виде ненужного хлама, мангал вообще не потребует от вас никаких финансовых затрат.

Второе преимущество – простота сборки. Каждый человек, немного умеющий пользоваться сваркой, без проблем сможет сконструировать и собрать мангал из металла практически любой сложности. Да, при использовании уголков можно вообще обойтись без сварки, а использовать для соединения специальные отверстия, болты и гайки.

Также эти мангалы очень мобильны. А главное, к созданию мангала можно подойти творчески, и вся эта куча хлама станет вашим творческим шедевром, которым вы сможете гордиться.

Недостатками таких мангалов могут быть недостаточно толстые стенки, из-за их способности быстро прогорать. В результате на стенах появится ржавчина и обязательно приведет вашу конструкцию к сильному нагреву.

Изготовление мангала без применения сварки

Изготовление мангала своими руками без применения сварки возможно в двух вариантах: крепление с помощью уголков, болтов и гаек или пазов. Барбекю с пазами будет очень кстати на природе благодаря простоте сборки и компактности при транспортировке.

Перед сборкой необходимо запастись следующими материалами:

• листовой материал в необходимом количестве толщиной 2-4 мм;
• металлические уголки для ножек;
• инструментов: дрель, болгарка, тиски, молоток и ножовка по металлу.

Заказ на выполнение работ:

• необходимо сделать чертежи мангала.
• на металле делаем разметку дна и стенок из металла.
• по маркировке режем металл с помощью болгарки или ножовки по металлу.
• Для удобства сборки согните низ боковых стенок с помощью тисков и молотка.
• у длинных стенок аналогичным образом загибают и края, примыкающие к коротким стенкам.
• на боковинах и ножках выполняем пазы для соединения между собой.
• на длинных стенках делаем щели для шампуров (желательно 2 вида по 4 см и 7 см). Щели рекомендуется делать разной глубины, чтобы можно было регулировать подводимое к продукту тепло, размещая его ниже или выше над углями.
• на дне длинных сторон дрелью делаем отверстия диаметром около 12 мм.
• будет полезно и удобно делать переносные ручки на более короткие стены.
• и окончательно собрать получившуюся конструкцию.

Пример чертежа разборного мангала представлен на фото ниже и в конце статьи в галерее. Это, конечно, не единственный вариант, и многие другие варианты можно найти в Интернете.

Изготовление мангала с применением сварки

Этот способ сборки мало чем отличается от варианта без сварки. Принципиальное отличие заключается в том, что соединение всех деталей между собой осуществляется при помощи сварки. И нет необходимости производить различные загибы, формирование пазов и монтажных отверстий для разборных.

Сварка часто применяется для более основательных мангалов на даче и турбазах. Для удобства их иногда оборудуют специальными местами для дров, крышей и прочими полезными и приятными мелочами.

Также рассмотрим частный случай изготовления — мангал из газового баллона.

Преимуществом такого баллона является:

• простота конструкции;
• дешевизна;
• достаточная толщина стенки;
• функционал;
• мобильность.

Недостатки:

• для приготовления пищи используйте только угли;
• Несмотря на мобильность, передать одному все равно нельзя.

Особенности мангала

В первую очередь нужно полностью избавиться от газа в баке с помощью вентиля. Для контроля выхода газа необходимо смочить открытый клапан раствором мыла.

Пока мыльный раствор пузырится, давления газа внутри баллона еще недостаточно, чтобы приступить к дальнейшим действиям.

Убедившись, что давление равно атмосферному, переверните баллон и вылейте остатки конденсата, по краям залейте водой на 2-3 дня. Воду желательно сливать подальше от жилых домов, в связи с тем, что метан имеет резкий запах.

Этапы сборки аналогичны его созданию из листового материала с небольшими отличиями.

Для изготовления нам потребуется:

• разводной ключ;
сварочный аппарат
• ;
• болгарский;
• 2-4 петли;
• перчатки
молоток
• ;
заклепки
• с заклепочным пистолетом;
отвертка
• ;
долото
• ;
9дрель 0013 со сверлами от 10 до 14 мм;
• металлические трубы для ножек и дымохода;
• 4 квадрата площадью около 100 см2 под ножки.

Пошаговая инструкция как сделать барбекю из газового баллона:

Пиление. Пожалуй, это самый ответственный этап, ведь от него зависит эстетичный вид будущего изделия. Требуется полностью выкрутить клапан с помощью разводного ключа и срезать его болгаркой. Все работы с измельчителем рекомендуется проводить с прямым орошением, чтобы предотвратить воспламенение остатков метана.

Привариваем ручки и крышку. Мы рекомендуем использовать петли, соединения которых основаны на заклепках. А затем приварите петли к цилиндру. Необходимость сварки петель связана с влиянием высоких температур, ведь если этого не сделать, то со временем заклепки исчезнут.

Установить ножки. Отпиливаем их на удобную для вас длину и привариваем к днищу цилиндра на равном расстоянии от центра. Незабываем снизу к ножкам прикрепить металлические пластины, обеспечивающие устойчивость на мягком грунте.

Есть еще один вариант базы. Процесс его создания будет более трудоемким и заключается в следующем. Берется пара полос металла, сгибается дугой, повторяющей форму емкости, и к ее концам привариваются ножки. Далее снизу ножки соединяются поперечной планкой. А в конце создания стоек соединяем их между собой.

Чтобы избежать деформации при варке, внутри него привариваем два уголка для придания большой жесткости.

Просверливаем примерно 14-18 отверстий диаметром примерно 12-18 мм в нижней задней части для подачи кислорода, так необходимого для горения. А также по краям делаем надрезы с помощью болгарки.

На место большого отверстия, где был снят вентиль, монтируем трубу дымохода и привариваем ее.

В этой статье мы уделили особое внимание мангалам из металла, но многие делают для себя специальные стационарные мангалы из кирпича. Более подробно об изготовлении таких мангалов вы можете найти в Интернете. Для примера ниже приведем фото готовых мангалов из кирпича.
